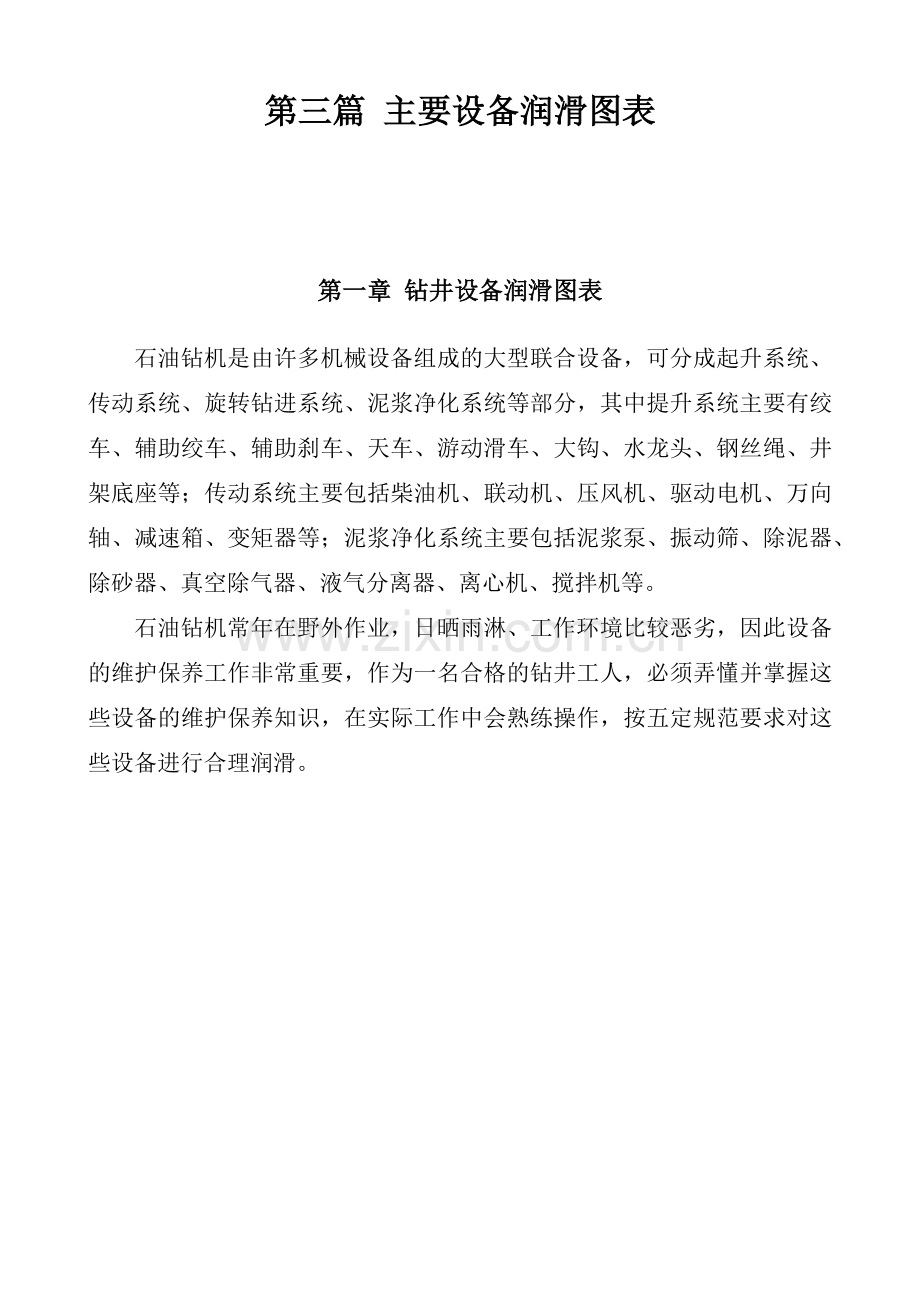

第三篇 主要设备润滑图表

第一章 钻井设备润滑图表

石油钻机是由许多机械设备组成的大型联合设备，可分成起升系统、传动系统、旋转钻进系统、泥浆净化系统等部分，其中提升系统主要有绞车、辅助绞车、辅助刹车、天车、游动滑车、大钩、水龙头、钢丝绳、井架底座等；传动系统主要包括柴油机、联动机、压风机、驱动电机、万向轴、减速箱、变矩器等；泥浆净化系统主要包括泥浆泵、振动筛、除泥器、除砂器、真空除气器、液气分离器、离心机、搅拌机等。
石油钻机常年在野外作业，日晒雨淋、工作环境比较恶劣，因此设备的维护保养工作非常重要，作为一名合格的钻井工人，必须弄懂并掌握这些设备的维护保养知识，在实际工作中会熟练操作，按五定规范要求对这些设备进行合理润滑。
普通钻井设备用油表
序号
名称型号
部 位
原设计用油
推荐油品
注油量
换油/加油周期
1
井架及底座
起放井架各滑轮
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
100g
起放井架前
吊钳滑轮
100g
一月
快绳扶正器滑轮
200g
一月
高悬锚头滑轮
100g
一周
挡绳器
300g
起放井架前
井架连接榫
100g
起放井架前
2
天车
轴承
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
3000g
一周
3
游车
轴承
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
2500g
一周
4
大钩
筒体
硫酸型中极压工业齿轮油：冬150#,夏220#
L-CKC150(冬)
L-CKC150(夏)
油面线
1000-3000小时
大钩舌头
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
100g
一周
大钩销轴
200g
一周
定位盘，顶杆，掣子
300g
一周
5
水龙头
油池
硫酸型中极压工业齿轮油：冬150#,夏220#
L-CKC150(冬)
L-CKC150(夏)
示油尺
1000-3000小时
提环销轴
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
300g
一周
上，下油封
300g
一周
6
转盘
油池
硫酸型中极压工业齿轮油：冬150#,夏220#
L-CKC150(冬)
L-CKC150(夏)
示油尺
1000-3000小时
辅助轴承
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
500g
一周
锁紧装置
100g
一周
7
绞车
导气龙头
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
50g
一周
前台中间轴
200g
一周
油池
硫酸型中极压工业齿轮油：
冬150#,夏220#
L-CKC150(冬)
L-CKC150(夏)
300升
1000-3000小时
滚筒刹车系统
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
500g
一周
换档机构
250g
一周
上，卸扣锚头
200g
一周
锚头轴支持轴承
250g
一周
排绳器
250g
一周
档棍
200g
一周
8
电磁涡流刹车
轴承
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
500g
一周
齿套离合器
250g
24小时
导气水龙头
50g
24小时
9
190系列柴油机
油底壳
CD级柴油内燃机油冬30#夏40#
15W/30 CD(冬)
15W/40 CD(夏)
200升
按质换油
调速器
适量
200换油
高压油泵
示油尺
8小时
油雾器
适量
适量加油
高压油泵联轴器
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
30g
100小时
风扇头及传动轴承
100g
100小时
飞轮扶正轴承
100g
100小时
万向轴十字头，花键
200g
一周
连接器
适量
150小时
操纵装置
适量
150小时
气动马达
适量
150小时
防爆装置
适量
150小时
燃油箱
轻柴油0#、-10#、-20#
轻柴油0#、-10#、-20#
适量

10
3000系列柴油机
液压调整器
汽轮机油
汽轮机油L-TSA100
观察孔刻度
1000小时
电液调速器
美孚多威力1号或性能接近的润滑油

观察孔刻度
1000小时
油底壳
40CD级柴油机或HCA-14号柴油机油
15W/30 CD(冬)
15W/40 CD(夏)
示油尺
250小时
油雾器
适量
250小时
连接器
3号石墨锂基脂或三硫化钼润滑脂
2#通用锂基脂(冬)
3#通用锂基脂(夏)
适量
250小时
水泵
“7903”密封脂
适量
3000小时　
执行机构
3号钙基润滑脂
适量
750小时　
气动马达
适量
250小时
风扇轴
适量
750小时
风扇传动轴承处
3号锂基润滑脂
适量
750小时
11
8V190系列
油底壳
CD级柴油内燃机油冬30#夏40#
15W/30 CD(冬)
15W/40 CD(夏)
160升
化验按质换油
高压油泵
示油尺
8小时
调速器
油面线
200小时换油
风扇头及传动轴承
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
100g
一周
电机轴承
100g
200小时
燃油箱
轻柴油0#、-10#、-20#
轻柴油0#、-10#、-20#
适量

12
C6190Z
油底壳
CD级柴油内燃机油冬30#夏40#
15W/30 CD(冬)
15W/40 CD(夏)
170升
化验按质换油
高压油泵
示油尺
8小时
调速器
油面线
200小时换油
全液压式调速器
透平油冬22#，夏30#
L-TSA32(冬) L-TSA46(夏)
汽轮机油(透平油)
示油尺
六个月
风扇头及传动轴承
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
100g
一周
电机轴承
200g
200小时
燃油箱
轻柴油0#、-10#、-20#
轻柴油0#、-10#、-20#
适量

13
12V135
油底壳
CD级柴油内燃机油冬30#夏40#
15W/30 CD(冬)
15W/40 CD(夏)
60升
化验按质换油
高压油泵
示油尺
8小时
调速器
油面线
200小时换油
机械转速表接头
适量
250小时
风扇头，电机轴承
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
100g
100小时
水泵轴承
适量
150小时
起动机轴承
适量
150小时
电机轴承
2#MP锂基脂(冬)
3#MP锂基脂(夏)
200g
200小时
燃油箱
轻柴油0#、-10#、-20#
轻柴油0#、-10#、-20#
适量

14
NTA855
油底壳
CD级柴油内燃机油冬30#夏40#
15W/30 CD(冬)
15W/40 CD(夏)
25升
化验按质换油
风扇轴承
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
适量
150小时
张紧轮轴承
适量
150小时
水平轴承
适量
150小时
起动马达轴承
适量
150小时
直流电机轴承
适量
150小时
电机轴承
适量
300小时
燃油箱
轻柴油0#、-10#、-20#
轻柴油0#、-10#、-20#
适量

15
D398，D399
油底壳
CD级柴油内燃机油冬30#夏40#
15W/30 CD(冬)
15W/40 CD(夏)
适量
按质
预供油泵减调速器
适量
150小时
空气起动器油杯
适量

气动马达
适量
150小时
起动器
适量
150小时
各部注脂处
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
适量
150小时
电机轴承
2#MP锂基脂(冬)
3#MP锂基脂(夏)
适量
150小时
燃油箱
轻柴油0#、-10#、-20#
轻柴油0#、-10#、-20#

16
3400，3508， 3512， 3516
曲轴箱
API CF-4或CG-4，或卡特彼勒专用的DEO
15W/30 CF-4(冬)
15W/40 CF-4(夏)
示油尺
按质
17
VOLVO发动机
油底壳
壳牌"灵妙拿"15W/40或壳牌"万灵拿"15W/40或美孚"黑霸王"15W/40或API CF-4，CG-4
15W/30 CF-4(冬)
15W/40 CF-4(夏)
示油尺
按质
18
劳斯莱斯发动机
油底壳
壳牌"灵妙拿"15W/40或壳牌"万灵拿"15W/40或美孚"黑霸王"15W/40或API CF-4，CG-4
15W/30 CF-4(冬)
15W/40 CF-4(夏)
示油尺
按质
19
联动机
各轴承
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
100g
150小时
导气龙头
10g
48小时
20
上台传动装置（正车箱）
齿轮，轴承
硫酸型中极压工业齿轮油：
冬150#,夏220#
L-CKC150(冬)
L-CKC150(夏)
示油尺
1000-3000小时
传动链条
CD级柴油内燃机油冬30#夏40#
15W/30 CD(冬)
15W/40 CD(夏)
示油尺
1000-3000小时
21
减速箱
齿轮，轴承
硫酸型中极压工业齿轮油：冬150#,夏220#
L-CKC150(冬)
L-CKC150(夏)
50升
1000-3000小时
22
空压机
油底壳
CD级柴油内燃机油冬30#夏40#
15W/30 CD(冬)
15W/40 CD(夏)
10升
500-1000小时
传动轴轴承
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
100g
一周
风扇轴承
50g
一周
导气龙头
50g
一周
23
空气处理装置
压力调节阀
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
50g
三个月
24
泥浆泵
动力端油池
硫酸型中极压工业齿轮油：冬150#,夏220#
L-CKC150(冬)
L-CKC150(夏)
示油尺
按质换油
介杆密封
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
100g
一周
喷淋泵，灌注泵轴承
100g
一周
25
振动筛
偏心轴轴承
ZL-2(冬)、ZL-3(夏)
2#MP锂基脂(冬)
3#MP锂基脂(夏)
300g
一周
筛布张紧装置
2#通用锂基脂(冬)
3#通用锂基脂(夏)
200g
一周
26
除砂器、除泥器
筛床轴承
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
200g
一周
27
卧式砂泵
油池
CD级柴油内燃机油冬30#夏40#
15W/30 CD(冬)
15W/40 CD(夏)
示油尺
按质换油
砂泵盘根
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
50g
一周
28
立式砂泵
砂泵轴承
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
100g
一周
真空泵油池
CD级柴油内燃机油冬30#夏40#
15W/30 CD(冬)
15W/40 CD(夏)
适量
1000小时
轴承
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
100g
一周
29
离心机
主轴承，推料器轴承
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
100g
100小时
电机轴承
ZL-2(冬)、ZL-3(夏)
2#MP锂基脂(冬)
3#MP锂基脂(夏)
100g
1000-3000小时
差速器
15#或18#双曲线齿轮油
L-CKC150(冬)
L-CKC150(夏)
2升
500小时
偶合器
20#或30#透平油
L-TSA32(冬) L-TSA46(夏)
汽轮机油(透平油)
示油尺
5000小时
30
螺旋搅拌器
减速器油池
N220#硫磷型中极压工业齿轮油
L-CKC150(冬)
L-CKC150(夏)
示油尺
1000小时
搅拌器轴承
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
200g
一周
31
配浆泵组
离心泵油池
CD级柴油内燃机油冬30#夏40#
15W/30 CD(冬)
15W/40 CD(夏)

按质
离心泵盘根
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
50g
一周
32
高压管汇
各闸门阀体
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
200g
一月
各闸门螺杆
200g
一月
游壬丝扣
200g
拆，装时
33
气动绞车
油池
CD级柴油内燃机油冬30#夏40#
15W/30 CD(冬)
15W/40 CD(夏)
适量
按质换油
齿轮，轴承
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
100g
一月
34
液压大钳
工作油腔
N32液压油
L-HM46液压油
适量
1500-3000小时
滚子，销轴
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
100g
一周
活塞杆，坡板
100g
一周
35
排绳器
滑轮组
7022或ZL-3
2#通用锂基脂(冬)
3#通用锂基脂(夏)
适量
一口井
轴承
适量
一口井
钢丝绳
废内燃机油
废内燃机油或2#通用锂基脂(冬)、3#通用锂基脂(夏)
适量
一口井
36
井控装置
工作油腔
N32液压油
L-HM46液压油
适量
1500-3000小时
平板阀，滚动阀
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
适量
装，折时
球，半，全封
适量
装，折时
37
吊钳
销轴
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
100g
一周
38
吊卡
销轴
ZL-2(冬)、ZL-3(夏)
2#通用锂基脂(冬)
3#通用锂基脂(夏)
100g
一周
39
液力变矩器
滑轮、轴、轴承箱
22透平油或
6号液力传动油
6号液力传动油

40
方钻杆旋转短节
马达轴承
ZG一2
3#通用锂基脂(夏)
2#通用锂基脂(冬)
0.1
500
上下轴承

0.5

大齿圈
ZGS

41
气动卸扣器
气缸活塞组
ZG一2
3#通用锂基脂(夏)
2#通用锂基脂(冬)

一口井
导轮轴

一口井
钢丝绳
废内燃机油
废内燃机油

42
防碰天车

HJ一30
L-AN46
加至油面
起下钻时
43
猫头立柱

ZG--3
3#通用锂基脂(夏)
2#通用锂基脂(冬)

注：1. 过去润滑脂牌号：ZG一2；2号钙基脂。ZGS：石墨钙基脂。MoSz：二硫化钼。
ZL一2：2号锂基脂。ZL一3：3号锂基脂。

电动钻机设备用油表
序号
名称型号
部 位
原厂推荐用油
公司推荐用油
注油量
换油/加油周期
1
井架
及底座
起放井架各滑轮
7011#低温极压脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
100g
起放井架前
吊钳滑轮
锂基脂
100g
一月
快绳扶正器滑轮
锂基脂
200g
一月
高悬锚头滑轮
锂基脂
100g
一周
挡绳器
锂基脂
300g
起放井架前
井架连接榫
锂基脂
100g
起放井架前
2
天车
各滑轮轴承
ZL-3锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
注：70113钻井队用
2#极压锂基脂(夏)
0#极压锂基脂(冬)
3000g
两次/一周
3
游车
轴承
2#锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
2500g
一周
4
大钩
筒体
20号内燃机油
L-CKC220(夏)
L-CKC150(冬)
中负荷工业齿轮油
20L
1000-3000小时
大钩舌头
2号锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
100g
一周
销轴
2号锂基脂
200g
一周
定位盘，顶杆制子
2号锂基脂
300g
一周
5
水龙头
油池
90#硫磷型极压工业齿轮油(SAE90)
L-CKC220(夏)
L-CKC150(冬)
中负荷工业齿轮油
油标尺
2个月
提环销轴、盘根上下部弹簧密封圈、风动马达
2号锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
300g
每班
油雾器
10#机械油
L-AN32全损耗系统油
油标尺
保持高度
6
转盘
油池
90#硫磷型极压工业齿轮油(SAE90)
L-CKC220(夏)
L-CKC150(冬)
中负荷工业齿轮油
油标尺
2个月
锁紧装置
2号锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
300g
一周
独立驱动装置传动轴
2号锂基脂

每月
7
绞车
导气龙头
2号锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
50g
一周
前台中间轴
2号锂基脂
200g
一周
油池(齿轮油泵油压0.25-0.4Mpa)
L-AN100(夏)
L-AN46(冬)
L-AN100(夏)、L-AN32(冬)
全损耗系统油
300升
1000-3000小时
滚筒轴轴承
及气胎离合器
ZL-2(夏)
ZL-1(冬)
3#通用锂基脂(夏)
2#通用锂基脂(冬)
500g
一周
换档机构
2号锂基脂
250g
一周
上，卸扣锚头
2号锂基脂
200g
一周
锚头轴支持轴承
2号锂基脂
250g
一周
排绳器
2号锂基脂
250g
一周
档棍
2号锂基脂
200g
一周
8
液压盘式刹车
油箱(系统压力5-5.8Mpa)
YC-N46(夏)
YC-N32(冬)
L-HM46(夏)、L-HM32(冬)
抗磨液压油
250L
六个月
磨擦块
2号锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
少量
更换时
9
电磁涡流刹车
轴承
锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
500g
下钻前/每次
齿套离合器
锂基脂
250g
24小时
导气水龙头
锂基脂
50g
24小时
10
柴油机
A12V190PZL-3/0
油底壳
40CD级柴油内燃机油或HCA-14#柴油内燃机油
15W/40CD(夏)、15W/30CD(冬)
200升
按质换油
调速器(油塞孔)
适量
200换油
气动预供油泵
适量

高压油泵
示油尺
8小时
油雾器
适量
适量加油
高压油泵联轴器
3#石墨锂基脂或二硫化钼润滑脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
30g
100小时
风扇传动轴承
3#锂基脂
100g
100小时
水泵
7903密封润滑脂
适量
1500小时
飞轮扶正轴承
100g
100小时
万向轴十字头，花键
200g
一周
连接器
适量
150小时
操纵装置
适量
750小时
气动马达
适量
250小时
防爆装置
适量
750小时
风扇轴
适量
100小时
气囊离合器导气装置
适量
750小时
燃油箱
轻柴油0#、-10#、-20#
轻柴油0#、-10#、-20#

11
节能发电机
轴承
DIN51825-KL3K
润滑脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
40g
3000小时
12
发动机
VOLVO
油底壳
壳牌"灵妙拿"15W/40或壳牌"万灵拿"15W/40或美孚"黑霸王"15W/40或API CF-4，CG-4
15W/40CF-4(夏) 10W/30CF-4(冬)
柴油内燃机油
油标尺
按质换油
13
液力偶合器
工作腔
液力传动油
8#液力传动油
油标尺
3000小时
14
并车链条传动箱
空套离合器
ZL-2(夏)
ZL-1(冬)
3#通用锂基脂(夏)
2#通用锂基脂(冬)
适量
100小时
油箱(系统压力0.05-0.2Mpa)
L-AN100(夏)
L-AN46(冬)
L-AN100(夏) L-AN46(冬)
全损耗系统油
油标尺
4000小时
15
复盛螺杆压风机
SA15-37A-8.5
工作腔
复盛螺杆专用油
复盛螺杆专用油(暂不推荐)
26升
按质换油
电动机轴承
UNIREX N2润滑脂
3#MP锂基脂
适量
2000小时
16
空气压缩机
2V-6.5/12
油底壳
HS-19(夏)
HS-13(冬)
L-DAB100(夏)、L-DAB68(冬)
空气压缩机油
20升
1000-1100小时
17
泥浆泵
动力端油池
(夏)200#硫磷型中极压工业齿轮油或AGMA.Mild.EP6#
(冬)120#硫磷型中极压工业齿轮油或AGMA.Mild.EP2#
L-CKD220(夏)
L-CKD150(冬)
重负荷工业齿轮油
油标尺
按质换油
介杆密封
锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
100g
一周
喷淋泵，灌注泵轴承
锂基脂
100g
一周
18
振动筛
振动电机
专用高温轴承脂
3#MP锂基润滑脂
5-10ml
200小时
冬季：500小时
筛布张紧装置
锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
200g
一周
手动油泵
液压油
L-HM46抗磨液压油

3个月
19
多功能旋流清洁器
电机轴承
二硫化钼
锂基润滑脂
3#MP锂基润滑脂

500小时
20
除泥清洁器
电机轴承
锂基脂
3#MP锂基润滑脂

500小时
21
钻井参数仪
传感器
液压油
25#变压器油

按质换油
传感器轴承
钙基脂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
50g
一周
22
立式砂泵
砂泵轴承
锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
100g
一周
真空泵油池
CD级柴油内燃机油
冬30#夏40#
15W/40CD(夏)、15W/30CD(冬)
适量
1000小时
轴承
锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
100g
一周
23
离心机
主轴承盖上：主轴承
2#锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
注满
8小时
滚筒左右轴径上：滚筒轴承
油枪压10次
50小时
差速器
68#机械油
L-AN68全损耗系统油
示油位
1000小时
偶合器
20#或6#液力传动油
8#液力传动油
总容积的50%-80%
3000小时
24
涡轮剪切器
支座油池
30#机械油
L-AN32全损耗系统油
油标尺
按质换油
25
除气器
电动机主轴承
锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
50克
一月
26
搅拌器
减速器油池
重负荷车辆齿轮油
L-CKC150
示油尺
两月
搅拌器轴承
钙基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
200g
4-6个月
27
配浆泵组
离心泵油池
CD级柴油内燃机油
冬30#夏40#
15W/40CD(夏)、15W/30CD(冬)

按质
离心泵盘根
锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
50g
一周
28
高压管汇
各闸门阀体
锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
200g
一月
各闸门螺杆
200g
一月
游壬丝扣
200g
拆，装时
29
气动绞车
JQHSB-50X12
动力箱
夏季用：20#内燃机油
冬季用：10#内燃机油
15W/40CD(夏)、15W/30CD(冬)
适量
一周检查一次按质换油
油雾器
6#或8号汽油内燃机油
适量
按质换油
轴承等其它部位
锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
用黄油枪，适量
一周加注2次
30
气动绞车
JQH-5AX48
曲轴箱
20#内燃机油
15W/40CD(夏)、15W/30CD(冬)

一年
齿轮箱
夏季用：20#内燃机油
冬季用：10#内燃机油
0.7L
100小时
油雾器
6#或8号汽油内燃机油
适量
按质换油
轴承等其它部位
钙基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
用黄油枪，适量
一周加注2次
31
液压大钳ZQ203-100
液压油箱
30#抗磨液压油、-25℃时用：30#低温液压油
L-HM46(夏) 、L-HM32(冬)
抗磨液压油
不低于油面指示器下限
每半年更换一次
活塞杆，坡板
锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
100g
一周
花键轴
锂基脂
用黄油枪适量

每次起下钻前打一次
夹紧气缸支架
二硫化钼润滑脂

惰轮轴头
滚子，销轴
气阀板
清洁机械油
L-AN32全损耗系统油
50ml
每次起下钻后
32
液压锚头YM-10Ⅱ
液压源
30#-40#液压油
L-HM46(夏) 、L-HM32(冬)
抗磨液压油
油标尺
半年
33
倒绳器ZDDS-70
滑轮组
锂基润滑脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
适量
一口井
轴承
锂基润滑脂
适量
一口井
34
YB、YBD隔爆型三相异步电动机
轴承
锂基润滑脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
适量
按质换油
35
吊钳
销轴
锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
100g
一周
36
吊卡
销轴
锂基脂
3#通用锂基脂(夏)
2#通用锂基脂(冬)
100g
一周
37
钢丝绳
钢丝绳
锂基脂
润滑脂或废内燃机油
适量
一口井

JC14.5绞车润滑图

JC14.5绞车润滑表
油位号
润滑部位
点数
油品名称牌号
润滑保养规范
油品更换
原厂设计
推荐
周期
用量
方法
周期(h)
容量(kg)
1
链轮润滑油箱
1-（8）
HJ30
L-AN46
24
加至油面线
油箱加油
按质

2、15
锚头轴支承轴承
2
ZG-2
3#通用锂基脂(夏)
2#通用锂基脂(冬)
1000或150
适量
油枪
加脂
检
修
时
2/个
3、11
传动轴支承轴承
2
4、5
传动轴三档链轮支承轴承
2
6
传动轴牙嵌拨圈
1
HJ30
L-AN46
起下钻时

滴油

7、8
传动轴二档链轮轴承
2
ZG-2
3#通用锂基脂(夏)
2#通用锂基脂(冬)
1000
或150
适量
油枪
加脂
2/个
9、10
锚头轴一档链轮轴承
2
0.1个
12
猫头轴牙嵌拨圈
1
HJ30
L-AN46
起下钻时

滴油

3、14
传动轴四档链轮轴承
2
ZG-3
3#通用锂基脂(夏)
2#通用锂基脂(冬)
1000
或150
适量
油枪
加脂
2个
17
锚头轴双气豪支承轴承
1
16、18、38
导气龙头
3
0.1个
19、2l
水刹车密封套
2
ZGN-2
2/个
20、22
水刹车轴承
2
o.1/个
23
水刹车花键轴
1
HJ30
L-AN46
起下钻时

滴油

24
水刹车牙嵌拨固
1

25、26
滚筒轴双链轴承
2
ZG-3
3#通用锂基脂(夏)
2#通用锂基脂(冬)
1000
或150
适量
油枪
加脂
2/个
27、34
滚筒轴支承轴承
2
28
刹车气缸铜套
l
涂沫
0.1
29
刹车气缸活套
1
30、33、37
刹车曲轴支承轴瓦
3
油枪
加脂
0.1/个
31、32
刹车曲拐轴瓦
2

35、36
滚筒轴气囊链轮轴承
2
2个
39、42
排档操纵机构支承
2
0.1/个
40、41
排档操纵机构曲轴
2
注：1．序号1-(8)表示1个油箱润滑8个链轮。
2．润滑保养—般由现场操作工进行，油品更换根据具体情况而定。
3. 配套钻机大庆－130
JC32、JC45、JC45J绞车润滑图

JC32、JC45绞车润滑表
油位号
润滑部位
点
数
油品名称牌号
润滑保养规范
油品更换
原设计
推荐
周期h
用量kg
方法
周期h
容量kg
1.8
滑轮(左右)
2
ZL-2
3#通用锂基脂(夏)
2#通用锂基脂(冬)
150
适量
油
枪
加
脂
检
修
时
0.2/个
2
左挡辊
4
3
低速空转链轮轴承
1
2
4
左快绳档辊(前后)
2
24
0.2/个
5
滚筒轴支承轴承
2
150
2
6
右快绳档辊(前后)
2
24
0.2/个
7
右档辊
4
150
9
髓空隙轮轴承
1
24
2
10
棚车鹏(辅)
2
0.5/个
11
水刹车轴承(左右)
2
1/个
12
牙嵌
2
0.2-0.5
13
拨叉
2
/个
14
转盘中间轴轴承(左右)
2
2/个
15
带转蝴风葫芦
1
0.1-0.2/个
16
活端吊耳与销轴
l
17
刹车气缸
1
18
带刹车装置右铜套
2
19
滑动轴承
1
20
滑套组
1
21
平衡梁
1
22
连杆销轴
2
23、25
芾刹车装置左钼套
2
24
刹把装置左锅套
2
26
后端吊耳与销轴
1
27
刹把座轴承
1
28
卸扣猫头轴承
1
150
31
上扣猫头轴承
1
29、30
猫头轴支承轴承
2
24
2/个
32、35
中间轴支承螈
2
33、34
输入轴支承辅承
2
36、40
滚筒轴脯芦(左右)
2
0.2/个
37
空心轴水气葫芦
3
38
输入轴空转链轮
1
39
水气葫芦
4
41
中间轴空转链轮
2
2/个
42
换档机构曲拐
2
0.1/个
44
稀油箱
1
HJ30
L-AN46
加至油面
油箱加油
按质
320L
45
其它运转部位：每150小时至少浇油一次，使用45号机械油
注：1．润滑保养一般由现场操作工进行，油晶更换根据具体情况而定。
2． 稀油箱主要润滑链轮、链条、换档离合器，倒档齿轮等部位。3. 配套钻机ZJ32、ZJ45

190柴油机润滑系统图

一、190柴油机采用的润滑型式为压力、飞溅润滑复合式，该系统主要由内燃机油泵、预供油泵、内燃机油滤清器、离心滤清器、各种调节阀类和润滑管路等部件组成。构造如图1所示。

图1 190柴油机润滑系统图
1—离心滤清器进油管 2—内燃机油泵支架 3—内燃机油泵
4—单向一调压阀 5—手动预供油泵 6—内燃机油冷却揩
7—内燃机油滤清器 8—主油道 9—增压器进油管
二、该系统的工作循环过程如图2所示。
内燃机油由油底壳进入内燃机油泵支架内腔后分两路，一路进入机体左侧的离心滤清器，经滤清后，流回到油底壳内另—路由机体右侧经单向调压阀进入内燃机油冷却器，冷却后的内燃机油又送入内燃机油滤清器内，经滤清、净化后进人上油道。
摇臂轴
凸轮轴轴承
曲轴轴承
气缸盖
油压低自动停车装置
超速安全装置
喷油泵传动装置
主油道
增压器
机油滤清器
机油冷却器
气动预供油泵
手动预供油泵
调压阀
离心滤清器
单向阀
机油泵
单向限压阀
吸油口
旁通阀

图2 润滑系统工作循环示意图
进入主油道的内燃机油，又分别被送往曲轴主轴承、连杆轴承、凸轮轴轴承、喷油泵传动装置和齿轮系轴套等润滑部位，并通过油管分别与油压低自动停车装置、超速安全装置相连通。活塞与气缸套及齿轮系各轮齿间等摩擦表面，采用飞溅润滑方式。柴油机起动前，必须通过预供油泵将内燃机油送到柴油机各摩擦部位，预供油压力应不低于98kPa。在管路及系统有关邮件上的各种控制调节阀可以起到安全保护作用，其种类、功能如下表所示。
表1 190型柴油机润滑系统各种控制调节阀
名称
安装部位
开启压力(Kpa)
功能
内燃机油泵安全阀
内燃机油泵支架前端面
980
防止内燃机油泵压力过高，保护系统安全运行
单向调压阀
机体右侧出油口处
588
调整系统油压，保证正常油压范围
内燃机油滤旁通阀
内燃机油滤后盖上
196
防止滤芯污堵，保持正常供油
离心滤单向阀
离心滤进油管路
392
防止系统油压过低
增压器节流阀
增压器进油管路
196-490
降低内燃机油压力和流量，防止增压器漏油
三、除上述系统润滑外，柴油机有些部件均有独立的润滑点，使用中应按规定要求进行润滑维护。见下表2柴油机各润滑点润滑要求。
表2 190型柴油机润滑表
序号
加油部位
加油位置
润滑油(脂)牌号
加油周期(h)
备 注
1
调速器
油塞孔
15W/40CD柴油内燃机油
100
加至内燃机油刚从侧面螺堵孔流
2
喷油泵(两处)
油标尺座孔
100

3
油底壳
呼吸器
250
机器加时油面应保持在二刻线内
4
气动预供汕泵
