KJ765矿用顶板压力监测系统说明书2013-8-20.doc

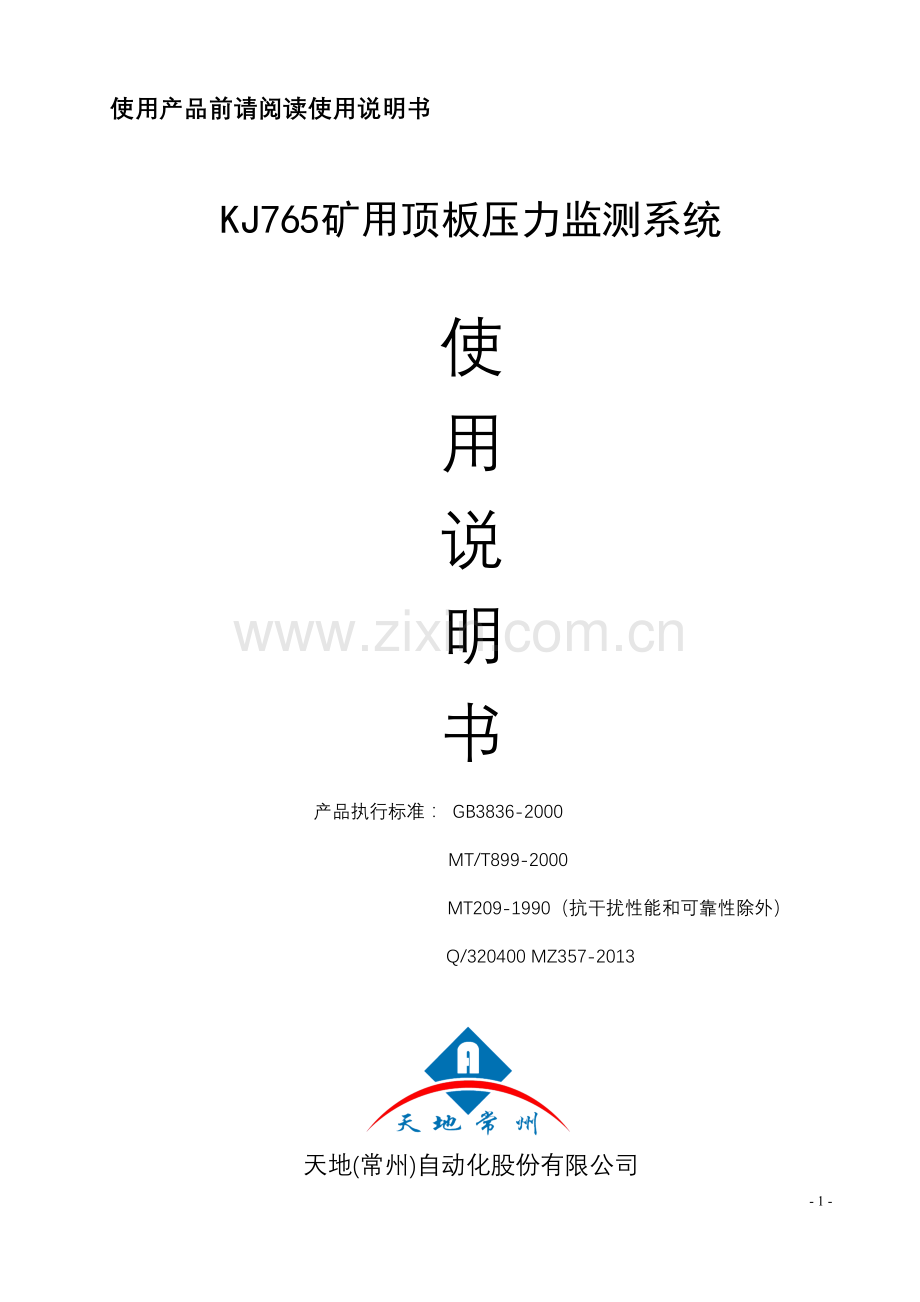

使用产品前请阅读使用说明书

KJ765矿用顶板压力监测系统

使
用
说
明
书
产品执行标准： GB3836-2000
MT/T899-2000
MT209-1990（抗干扰性能和可靠性除外）
Q/320400 MZ357-2013

天地(常州)自动化股份有限公司
中煤科工集团常州自动化研究院
V1.0版

13

KJ765矿用顶板压力监测系统使用说明书

目 次
1 概述 1
2 系统结构特征 2
3 系统基本功能 2
4 系统主要技术指标 3
5 传输性能 4
6 安装使用 5
7 常见故障及处理方法 6
8 维护保养与注意事项 6
9 包装、运输、贮存 7
10 开箱检查 7
附 录A 系统框图 8
附 录B 系统组成设备技术参数 9
附 录C 申请产品主要零(元)部件及重要原材料明细表 14

警告：
* 安装、使用前应阅读使用说明书，严格按说明书中方法进行安装和操作。
* 不得擅自修改本安电路。
* 检修时不得修改本安电路及关联电路中元器件的型号、规格及电气参数。
* 本安关联产品不得随意与其他未经联检的设备连接。
1 概述
1.1 系统特点
KJ765矿用顶板压力监测系统（文中简称系统）是用于煤矿顶板压力动态监测的计算机在线测量系统。系统融计算机网络技术、监测监控技术、程控调度通信技术于一体，实现了复杂环境条件下对煤矿顶板的自动监测和分析，适于大中小各类矿井使用。
1.2 型号和分类
1.1 型号
KJ 765

登记序号
矿用监测、控制系统或设备
1.2 分类
1.2.1 按网络结构分：
a) 中心站到井上网络传输设备采用电以太网星形结构；
b) 井上KJJ14A传输接口到井下分站采用RS485总线形网络结构；
c) 井上KJJ58/KJJ31环网接入器到井下KJJ58/KJJ31/KJJ32环网接入器采用光纤环形网络结构；
d) 井上环网接入器KJJ58/KJJ31到井下KJJ61A/KTG2A光端机采用光纤星形结构；
e) 井下环网接入器、光端机到井下分站均采用RS485总线形网络结构。
f) 井下分站到传感器采用RS485总线形网络结构。
1.2.2 按工作方式分：
a) 中心站到网络传输设备为并发式；
b) 网络传输设备到井下传感器为主从式。
c) 分站到井下传感器为主从式
1.3 环境条件
1.3.1 系统中用于机房、调度室的设备，应在下列条件下正常工作：
d) 环境温度：15℃～30℃；
e) 相对湿度：40%～75%；
f) 温度变化率：小于10℃/h，且不得结露；
g) 大气压力：80kPa～106kPa
h) GB/T2887规定的尘埃、照明、噪声、电磁场干扰和接地条件。
1.3.2 除有关标准另有规定外，系统中用于煤矿井下的设备应在下列条件下正常工作：
a) 环境温度：0℃～40℃；
b) 平均相对湿度：不大于95％（+25℃）；
c) 大气压力：80kPa～106kPa；
d) 有甲烷、煤尘爆炸性危险的煤矿井下，但无显著振动和冲击、无破坏绝缘的腐蚀性气体。
2 系统结构特征
系统地面部分主要包括中心站主机/备机、打印机、UPS、交换机、KJJJ14A传输接口、井上环网接入器、电源防雷器、电涌保护器和监控软件。系统井下部分主要包括KTG2A光端机、KJJ61A光网络终端、井下环网接入器、分站、电源、声光报警器、传感器、传输电缆、光缆和其它必要设备组成。
系统组成框图见附录A，系统中各组成设备请参见《KJ765矿用顶板压力监测系统主要零(元)部件及重要原材料明细表》。
3 系统基本功能
3.1 数据采集
a) 系统具有对井下顶板压力（综采支架工作阻力）模拟量的采集、显示和超限报警功能；
b) 系统具有对井下围岩移动（顶板离层）的位移模拟量的采集、显示和超限报警功能；
c) 系统具有对井下锚杆、锚索应力的模拟量的采集、显示和超限报警功能；
d) 系统具有对井下围岩应力（超前应力）的模拟量的采集、显示和超限报警功能。
3.2 存储和查询
系统具有以地点和名称为索引的存储和查询功能：
a) 顶板压力、围岩移动、锚杆、锚索应力、围岩应力测点模拟量的实时监测值；
b) 模拟量统计值(5min统计值，包括：最大值、平均值、最小值)；
c) 报警及解除报警时刻及状态。
3.3 显示
3.3.1 系统列表显示功能
模拟量及相关显示内容包括：地点、名称、单位、报警门限、监测值、最大值、最小值、平均值、传感器工作状态、报警状态及时刻等。
3.3.2 系统具有模拟量实时曲线和历史曲线显示功能。历史曲线可以在同一坐标上用不同颜色显示最大值、平均值、最小值。
3.3.3 系统具有模拟动画显示功能
显示内容包括：模拟量状态图及柱状图显示、相应模拟量数值等。应具有漫游、放大和缩小显示等方式。
3.3.4 系统具有系统设备布置图显示功能。
显示内容包括：分站、传感器、电源箱、传输接口和电缆等设备的设备名称、相对位置。若系统庞大一屏容纳不了，可漫游显示。
3.3.5 系统具有模拟量实时数据的柱状图显示功能。
3.4 打印
系统具有报表、历史曲线、测点参数等召唤打印功能(定时打印功能可选)。报表包括：模拟量日(班)报表、模拟量报警日(班)报表、监控设备故障日(班)报表。
3.5 人机对话
系统具有人机对话功能，以便于参数修改、功能调用、控制命令等输入等。
3.6 自诊断
系统具有自诊断功能。当系统中分站、传感器、传输接口、传输电缆等设备发生故障时，报警并记录故障时间和故障设备，以供查询及打印。
3.7 双机切换
系统具有自动双机切换功能。系统主机双机热备份，工作主机工作时，备用主机接收并存储监控信息，实时监测工作主机工作状态。当监测到工作主机异常时，备用主机自动转入工作状态，并使原工作主机转入备用状态。
3.8 备用电源
系统必须具有备用电源。当电网停电后，保证对顶板压力、围岩移动、锚杆\锚索应力、围岩应力主要监控量继续监控。
3.9 数据备份
系统具有数据备份功能，自动将数据备份在硬盘中，通过系统数据库综合工具备份软件将数据文件备份保存在指定目录中。
3.10 防雷
系统必须具用防雷功能。在中心站机房交流220V供电进线处接有NKP-DY-Ⅱ型电源防雷器进行防雷电保护。分别在KJJ14A传输接口处、入井口处接有NKP-TEL-3J-2型电涌保护器进行防雷电保护。其它传输设备采用光缆连接，进行防雷电保护。
3.11 其他
系统具有网络通信功能；系统具有软件自监视功能；系统具有软件容错功能；系统具有实时多任务功能，能实时传输、处理、存储和显示信息，并根据要求实时控制，能周期地循环运行而不中断。
4 系统主要技术指标
4.1 信号制
4.1.1 模拟量
RS485总线数字信号：主从方式，半双工，波特率：1200bps。
4.1.2 开关量
b) 电平型信号：输出高电平时应不小于3V（输出电流为2mA时），输出低电平时不大于0.5V。高电平对应逻辑“1”；低电平对应逻辑“0”。
4.2 模拟量传输误差
模拟量输入传输处理误差不大于1%。
4.3 最大巡检周期
系统最大巡检周期应不大于30s。
4.4 存储时间
顶板压力、围岩移动、锚杆\锚索应力、围岩应力等重要测点的实时监测值存盘记录应保存7d以上。模拟量统计值、报警/解除报警时刻及状态、设备故障/恢复正常工作时刻及状态等记录应保存一年以上。当系统主机发生故障时，丢失上述信息的时间长度应不大于5min。
4.5 画面响应时间
调出整幅画面85%的响应时间应不大于2s，其余画面应不大于5s。
4.6 误码率
误码率应不大于10-8。
4.7 最大传输距离
a) 计算机与交换机，交换机与传输接口、环网接入器最大传输距离均为：10m(五类双绞线),计算机与井上声光报警器最大传输距离为:3m；
b) 环网接入器与光端机最大传输距离：10km。 (使用MGTS煤矿用阻燃通信光缆，波长为1310nm的单模光纤，光纤接点总数8个，其中热熔接点4个，冷熔接点2个，活动连接点2个)；
c) 环网接入器之间最大传输距离：10km。 (使用MGTS煤矿用阻燃通信光缆，波长为1310nm的单模光
纤，光纤接点总数8个，其中热熔接点4个，冷熔接点2个，活动连接点2个)；
d) 传输接口、光端机、环网接入器到分站的最大传输距离4km。(使用MHY32、MHYVRP、MHYVR电缆，导线截面积不小于1.5mm2)；
e) 分站到传感器的最大传输距离2km。(使用MHY32、MHYVRP、MHYVR电缆，导线截面积不小于1.5mm2)；
4.8 最大监控容量
系统最大可接入30台分站，每个RS485通道最大可接入分站10台，每台分站最大可接入传感器总线设备计8台。
4.9 双机切换时间
从工作主机故障到备用主机投入正常工作时间应不大于60秒。
4.10 备用电源工作时间
在电网停电后，备用电源应能保证系统连续监控时间不小于2 h。
4.11 统计值时间
模拟量统计值应是5min的统计值。
4.12 供电距离
a) 向光端机、环网接入器就地供电距离2m（使用芯线截面积不小于1.5mm2的MHY32、MHYVRP、MHYVR系列电缆）；
b) 向分站供电距离5m（使用芯线截面积不小于1.5mm2的MHY32、MHYVRP、MHYVR系列电缆）；
c) 向传感器、报警器远程供电距离2km（使用芯线截面积不小于1.5mm2的MHY32、MHYVRP、MHYVR系列电缆）；
5 传输性能
5.1 计算机到交换机传输方式
a) 计算机与交换机的传输方式：TCP/IP电信号传输；
b) 计算机与交换机的传输速率：10/100Mbps；
5.2 计算机到声光报警器传输方式
a) 计算机与声光报警器的传输方式：主从式，半双工，RS232；
b) 计算机与声光报警器的传输速率：1200bps；
5.3 KJJ14A传输接口支路传输方式
5.3.1 交换机与KJJ14A传输接口的传输
a) 交换机与接口的传输方式：TCP/IP电信号传输；
b) 交换机与接口的传输速率：10/100Mbps；
5.3.2 KJJ14A传输接口与分站的传输（总线连接）
a) 接口与分站的传输方式：主从式、半双工、RS485；
b) 接口与分站的传输速率：1200bps；
5.4 环网接入器到光端机支路传输方式
5.4.1 交换机与环网接入器的传输
a) 交换机与环网接入器的传输方式：TCP/IP电信号传输；
b) 交换机与环网接入器的传输速率：10/100Mbps；
5.4.2 环网接入器与井下矿用光端机的传输（星形连接）
a) 环网接入器与井下矿用光端机的传输方式：单模光纤传输；
b) 环网接入器与井下矿用光端机的传输速率：100Mbps；
5.4.3 矿用光端机与分站的传输（总线连接）
a) 矿用光端设备与分站的传输方式：主从式、半双工、RS485；
b) 矿用光端设备与分站的传输速率：1200bps；
5.5 环网接入器支路传输方式
5.5.1 交换机与地面环网接入器的传输
a) 交换机与地面环网接入器的传输方式：TCP/IP电信号传输；
b) 交换机与地面环网接入器的传输速率：10/100Mbps；
5.5.2 矿用环网接入器之间的传输（环形连接）
a) 矿用环网接入器间的传输方式：单模光纤传输；
b) 矿用环网接入器间的传输速率： 100Mbps；
5.5.3 矿用环网接入器与分站的传输（总线连接）
a) 矿用环网接入器与分站的传输方式：主从式、半双工、RS485；
b) 矿用环网接入器与分站的传输速率：1200bps；
5.6 分站与传感器的传输（总线连接）
a) 分站与传感器的传输方式：主从式、半双工、RS485；
b) 分站与传感器的传输速率：1200bps；
6 安装使用
按系统结构图连接各设备，在连接设备时均需在断电的情况下进行。系统各设备安装方法如下：
6.1 传输接口的安装
a) 传输接口安装在口箱内，接口箱安装于标准机柜内，尽量不要装在有变频器等强干扰源的环境中；里在地面监控室的台面上；
b) 接好线，紧固好端螺丝后，方可打开电源。
6.2 数据光端机的安装
a) 将挂环挂于钩子上，再用铅丝系住挂环；
b) 光缆加强钢丝利用板上固定柱进行固定。
6.3 通讯分站的安装
a）通用分站为固定式安装，安装点应尽量避免淋水处；
b）通用分站应安装在方便观察和操作的高度，安装要牢固可靠。
6.4 GPD50A矿用本安型压力变送器的安装
a) 传感器为固定式安装，安装点应尽量避免淋水处；
b) 传感器应安装在方便观察和操作的高度，安装要牢固可靠。
c) 传感器安装在综采支架的顶梁（掩护梁）下面，采用吊挂式安装，用Φ10mm的高压油管将分站上的传感器与支架立柱的高压腔连接，四柱式支架接前后立柱，两柱式支架接左右立柱。传感器的左右两侧有通讯插头与相邻分站串联，工作面的上部到下部压力监测分站可以按照由小到大或由大到小的编号顺序连接。
6.5 GUZ300顶板位移传感器的安装
传感器采用顶板钻孔安装，钻孔的直径Φ27～29mm，两个基点分别安装在不同的深度，基点的安装深度由用户根据现场条件确定。安装步骤如下：
a) 在顶板上打钻孔，一般用风动锚杆钻机打孔，打孔钻头选Φ28mm为宜；
b) 用安装杆将A、B两个基点的锚爪推到所需的深度；
c) 将传感器的固定管推入钻孔，分别拉紧两个基点的钢丝绳并将紧固螺钉固定；
d) 将传感器信号线连接到KJF16B监控分站总线接线盒，电缆线按颜色一一对应连接。
6.6 GPD200A矿用本安型压力变送器的安装
锚杆/锚索应力传感器采用穿孔式固定安装。将传感器安装锚杆的托盘和紧固螺母之间，传感器安装时要注意居中，偏离中心安装时会造成一定的测量误差。建议锚杆/锚索传感器在巷道掘进过程中安装，若在回采巷道锚杆上安装传感器时，要注意局部顶板安全。安装步骤如下：
a）先放入托盘，将传感器穿入锚杆或锚索中，保持传感器居中，旋紧锚杆的紧固螺母。若是锚索用涨拉机将锚索涨紧；
b）将传感器信号线连接到KJF16B通用分站总线接线盒，电缆线按颜色一一对应连接。
6.7 GZY50矿用本安型钻孔应力传感器的安装
将GZY50矿用本安型钻孔应力传感器安放于煤体或岩体内，将连接电缆引出，将传感器信号线连接到KJF16B通用分站总线接线盒。
系统软件安装时要使用本厂家提供的专用安装盘。当把安装盘放入计算机时会出现安装提示，按照安装提示的步骤进行安装。
7 常见故障及处理方法
系统在安装调试及使用过程中，所遇到的常见故障及处理方法分述如下。
7.1 系统传输中断
地面中心站监测主机接收不到分站信息，可能有以下几个方面的问题：
1) 主机没有发出巡检信号，如果传输接口的下行发送指示灯不闪烁，应检查：
a) 用示波器或万用表检查主机串行口是否有信号发出；
b) 主机与接口之间的电缆是否脱落或断开，两端的9芯插头是否脱焊；
c) 传输接口是否有问题。
2) 主机发出巡检信号，传输接口的下行发送指示灯闪烁，上行指示灯不闪烁，应检查：
a) 用示波器或万用表检查巡检信号是否从传输接口送出到分站；
b) 传输接口电缆与主传输电缆之间的接线盒内部接线是否错接或线头是否脱落；
c) 主传输电缆短路或断路，打开传输接口电缆与主传输电缆之间的接线盒，拆开主传输电缆的蓝、白线头，测量其电阻值；
d) 在接线盒处用示波器或万用表检查有分站发出的上行信号，检查传输接口两端的电缆及传输接口是否有问题。
7.2 系统传输时断时续
主机的下行巡检信号和分站送到主机的上行信号都有，在主机上显示传感器或分站信号时断时续，应检查：
a) 主传输电缆较远端或分支电缆是否有短路；
b) 主传输电缆长期使用，是否参数变化较大；
c) 分站传输部分是否有故障。
7.3 部分分站和传感器无信号传输
a) 分站传输光耦或485接口芯片损坏或芯片性能下降；
b) 传感器损坏，信号电缆断开，分站接入测点的光耦损坏。
7.4 监测主机接收信息紊乱
a) 分站供电电源电压波动较大、负载重、供电不稳；
b) 监测主机感染病毒。
7.5 网络上接收不到监测信息
a) 监测主机没有联网；
b) 网络集线器及线缆有故障；
c) 网络集线器与工作站之间距离较远。
8 维护保养与注意事项
系统在使用过程中的维护和管理，对于一个系统能否正常运行，在生产和管理过程中能否发挥更大的作用，有着直接的关系。
1) 应严格管理制度，职责明确。
2) 中心站软件操作人员应按照说明书和软件操作流程的要求操作系统软件。
3) 经常观察主机屏幕信息，发现分站和传感器有故障时，及时通知有关人员处理。
4) 不在系统配套的监测主机及其它计算机上做与系统本身无关的工作，拒绝其它软件或软盘，以防病毒侵入。
5) 维修人员应经常下井检查分站、电源和传感器等设备，保证设备的完好。
6) 系统中所有传感器的使用与维护请参考原设备使用说明书。
7) 所有设备在使用前，都应仔细阅读产品说明书，详细了解产品的技术参数、使用范围、调试方法，尤其应注意信号制式和接线方式。
9 包装、运输、贮存
9.1 包装
系统各组成设备的包装方式应符合国家和行业的有关规定。用塑料袋包装好后，装入木箱中，四周用泡沫塑料衬垫， 然后用包装带扎紧。
9.2 运输
包装后的系统设备在避免雨雪直接淋袭的条件下，可用于各种运输方式。
9.3 贮存
系统设备能在温度-10℃～+40℃，相对湿度不大于90%的环境中贮存12个月。
10 开箱检查
10.1 开箱检查应对照装箱单是否与物品名称、数量相符。
10.2 开箱时应注意不得损坏设备，开箱后应对照装箱单核对箱内部件是否相符，如有问题，请及时与厂家或经销商联系。

附 录A 系统框图

附 录B 系统组成设备技术参数
1． 工作主机、备用主机
a) 供电电源：额定工作电压AC220V，电源波动范围-10%～+10%；
b) 操作系统：Windows2003/xp/7；
c) 内存：1G或以上；
d) 硬盘：500G或以上；
e) CPU：2.4 G或以上；
f) 主板：支持120 G以上硬盘和P4/2.4 G以上CPU；
g) 显卡：支持1024×768像素以上；
h) 声卡：集成或独立声卡。
2． KJJ14A传输接口
a) 额定工作电压：DC 15V/300mA，电源电压范围DC9V～18V；
b) 端口数量及种类：1路百兆电口、1路RS485总线；
c) 以太网电信号接口性能:
①传输方式：全双工TCP/IP传输协议，五类双绞线；
②传输速率：10/100 Mbps自适应；
③与计算机相连，最大传输距离10m。
d) RS485传输接口性能：
①传输方式：主从式、半双工、RS485总线；
②传输速率：1200bps；
③与分站相连，最大传输距离：4km；
④最大容量：可接入10台分站。
3． KTG2A矿用本安型光端机
a) 额定工作电压：DC 15V/650mA，电源电压范围DC12V～24V；
b) 端口数量及种类：2路百兆光口、1路百兆电口、2路RS485总线；
c) 百兆光信号接口性能:
①传输方式：全双工TCP/IP传输协议，波长为1310nm的单模光纤；
②传输速率：100Mbps；
③发送光功率：-15dBm～0dBm；
④接收灵敏度：-30dBm；
⑤接口类型：SC。
⑥最大传输距离10km（使用MGTS型煤矿用阻燃单模光纤, 光纤接点总数8个，其中热熔接点4个，冷熔接点2个，活动连接点2个）
d) 以太网电信号接口性能:
①传输方式：全双工TCP/IP传输协议，五类双绞线；
②传输速率：10/100 Mbps自适应；
③最大传输距离100m（使用MHYV4*2*1/0.97mm2煤矿用聚乙烯护套通信电缆）。
e) RS485传输接口性能：
①传输方式：主从式、半双工、RS485总线；
②传输速率：1200bps；
③与分站相连，最大传输距离：4km；
④最大容量：可接入10台分站。
4． KJJ61A矿用本安型光网络终端
a) 额定工作电压：DC 18V/700mA，电源电压范围DC17V～24V；
b) 端口数量及种类：4路百兆光口、1路百兆电口、2路RS485总线；
c) 百兆光信号接口性能:
①传输方式：全双工TCP/IP传输协议，波长为1310nm的单模光纤；
②传输速率：100Mbps；
③发送光功率：-15dBm～0dBm；
④接收灵敏度：-30dBm；
⑤接口类型：SC。
⑥最大传输距离10km（使用MGTS型煤矿用阻燃单模光纤, 光纤接点总数8个，其中热熔接点4个，冷熔接点2个，活动连接点2个）
d) 以太网电信号接口性能:
①传输方式：全双工TCP/IP传输协议，五类双绞线；
②传输速率：10/100 Mbps自适应；
③最大传输距离100m（使用MHYV4*2*1/0.97mm2煤矿用聚乙烯护套通信电缆）
e) RS485传输接口性能：
①传输方式：主从式、半双工、RS485总线；
②传输速率：1200bps；
③与传感器相连，最大传输距离：4km。
5． KJJ32矿用本安型环网接入器
a) 额定工作电压 双路DC18V/550mA，电源电压范围DC15V～24V；
b) 端口数量及种类：4路百兆光口、4路百兆电口、4路RS485总线（与百兆电口复用）；
c) 百兆光信号接口性能:
①传输方式：全双工TCP/IP传输协议，波长为1310nm的单模光纤；
②传输速率：100Mbps；
③发送光功率：-15dBm～0dBm；
④接收灵敏度：-30dBm；
⑤接口类型：SC。
⑥最大传输距离10km（使用MGTS型煤矿用阻燃单模光纤, 光纤接点总数8个，其中热熔接点4个，冷熔接点2个，活动连接点2个）
d) 以太网电信号接口性能:
①传输方式：全双工TCP/IP传输协议，五类双绞线；
②传输速率：10/100 Mbps自适应；
③最大传输距离100m（使用MHYV4*2*1/0.97mm2煤矿用聚乙烯护套通信电缆）
e) RS485传输接口性能：
①传输方式：主从式、半双工、RS485总线；
②传输速率：1200bps；
③与分站相连，最大传输距离：4km；
④最大容量：可接入10台分站。
6． KJF16B通用分站
a) 额定工作电压：DC15V；
b) 额定工作电流：小于180mA；
c) 最大监测容量：8台传感器；
d) 与下级传感器传输：
①接口数量：1路；
②传输方式：RS485方式传输；
③传输速率：1200 bit/s；
④通讯信号工作电压峰峰值：2V～10V；
⑤最大传输距离： 2km（传输电缆MHYV1×4，截面积不小于1.5mm2）。
e) 与上级监测主站传输：
①接口数量：1路；
②传输方式：RS485方式传输；
③传输速率：1200bps；
④正常工作时的通讯信号电压峰峰值：2V～10V；
⑤最大传输距离： 4km（传输电缆MHYV1×4，截面积不小于1.5mm2）。
f) 数据传输处理误差：≤0.5%
7． KDW65隔爆兼本质安全型不间断电源
a) 额定工作电压：AC127V、220V、380V、660V任选，电源波动范围-25% ～ +10%；
b) 输出电压：共三组DC18V(0.9A)；
c) 供电时间：交流停电时, 输出额定电流条件下，电池供电时间不小于2小时。
d) 每组输出电压最大组合负载：
① 1台KTG2A矿用本安型光端机或1台KJJ61A矿用本安型光网络终端或1台KJJ32矿用本安型环网接入器或1台KJF16B分站 (就地供电)；
② 4台传感器（GUZ300顶板位移传感器）采用1.5mm2的MHYV矿用阻燃电缆连接（星型接法），最大供电距离2km。
8． KDW16A-18矿用隔爆兼本安型不间断电源箱
a) 额定工作电压：AC127V、220V、380V、660V任选，电源波动范围-25% ～ +10%；
b) 输出电压：DC18V(0.9A)；
c) 供电时间：交流停电时, 输出额定电流条件下，电池供电时间不小于2小时。
d) 最大组合负载：
① 1台KTG2A矿用本安型光端机或1台KJJ61A矿用本安型光网络终端或1台KJJ32矿用本安型环网接入器或1台KJF16B分站 (就地供电)；
② 5台传感器（GUZ300顶板位移传感器、GZY50矿用本安型钻孔应力传感器、GPD200A矿用本安型压力变送器、GPD50A矿用本安型压力变送器任意搭配）采用1.5mm2的MHYV矿用阻燃电缆连接（星型接法），最大供电距离2km。
9． KDW16A-24矿用隔爆兼本安型不间断电源箱
a) 额定工作电压：AC127V、220V、380V、660V任选，电源波动范围-25% ～ +10%；
b) 输出电压：DC24V(0.4A)；
c) 供电时间：交流停电时, 输出额定电流条件下，电池供电时间不小于2小时。
d) 最大组合负载： 1台传感器（GUZ300顶板位移传感器）或1台KXB18A矿用本安型声光报警器，采用1.5mm2的MHYV矿用阻燃电缆连接（星型接法），最大供电距离2km。
10． KDW15A-18矿用隔爆兼本安电源箱
a) 额定工作电压：AC127V、220V、380V、660V任选，电源波动范围-25% ～ +10%；
b) 输出电压：DC18V(0.9A)；
d) 最大组合负载：
① 1台KTG2A矿用本安型光端机或1台KJJ61A矿用本安型光网络终端或1台KJJ32矿用本安型环网接入器或1台KJF16B分站 (就地供电)；
② 4台传感器（GUZ300顶板位移传感器、GZY50矿用本安型钻孔应力传感器、GPD200A矿用本安型压力变送器、GPD50A矿用本安型压力变送器任意搭配）采用1.5mm2的MHYV矿用阻燃电缆连接（星型接法），最大供电距离2km。
11． KDW15A-24矿用隔爆兼本安电源箱
a) 额定工作电压：AC127V、220V、380V、660V任选，电源波动范围-25% ～ +10%；
b) 输出电压：DC24V(0.4A)；
c) 供电时间：交流停电时, 输出额定电流条件下，电池供电时间不小于2小时。
d) 最大组合负载： 1台传感器（GUZ300顶板位移传感器）采用1.5mm2的MHYV矿用阻燃电缆连接（星型接法），最大供电距离2km。
12． KDW26矿用浇封兼本安质安全型稳压电源
a) 额定工作电压：AC127V，电源波动范围-25% ～ +10%；
b) 输出电压：DC18V(0.9A)；
d) 最大组合负载：
① 1台KTG2A矿用本安型光端机或1台KJJ61A矿用本安型光网络终端或1台KJJ32矿用本安型环网接入器或1台KJF16B分站 (就地供电)；
② 4台传感器（GUZ300顶板位移传感器、GZY50矿用本安型钻孔应力传感器、GPD200A矿用本安型压力变送器、GPD50A矿用本安型压力变送器任意搭配）采用1.5mm2的MHYV矿用阻燃电缆连接（星型接法），最大供电距离2km。
13． GPD50A矿用本安型压力变送器
a) 供电电压：DC 18V；
b) 工作电流：≤90mA；
c) 测量路数：3路；
d) 测量范围：0～50MPa；
e) 测量误差：2.5%(F.S.)；
f) 传输接口：RS485；
g) 速率：1200bps；
h) 信号工作电压峰峰值：2V～10V；
i) 传输距离：2km（传输电缆MHYV1×4，截面积不小于1.5mm2）
14． GUZ300顶板位移传感器
a) 供电电压：DC 18V；
b) 工作电流：不大于100mA；
c) 测量路数：2路；
d) 测量范围：0～300mm；
e) 测量误差：2.5%(F.S.)；
f) 传输接口：RS485；
g) 速率：1200bps；
h) 信号工作电压峰峰值：2V～10V；
i) 传输距离：2km（传输电缆MHYV1×4，截面积不小于1.5mm2）
15． GPD200A矿用本安型压力变送器
a) 供电电压：DC 18V；
b) 工作电流：不大于70mA；
c) 测量路数：1路；
d) 测量范围：0～200KN；
e) 测量误差：2.5%(F.S.)；
f) 传输接口：RS485；
g) 速率：1200bps；
h) 信号工作电压峰峰值：2V～10V；
i) 传输距离：2km（传输电缆MHYV1×4，截面积不小于1.5mm2）
16． GZY50矿用本安型钻孔应力传感器
a) 供电电压：DC 18V；
b) 工作电流：不大于60mA；
c) 测量路数：1路；
d) 测量范围：0～50MPa；
e) 测量误差：2.5%(F.S.)；
f) 传输接口：RS485；
g) 速率：1200bps。
h) 信号工作电压峰峰值：2V～10V；
i) 传输距离：2km（传输电缆MHYV1×4，截面积不小于1.5mm2）
17． KXB18A矿用本安型声光报警器
a) 额定工作电压：DC18V，最大工作电流：≤300mA，电源电压范围DC9V～24V；
b) 2路开关量电平信号：
①开关量输入信号不小于3V对应高电平，不大于0.5V对应低电平；
②传输距离：2km（传输电缆MHYV1×4，截面积不小于1.5mm2）。
c) 音响响度不小于85dB；
d) 光信号可见距离：不小于20m（黑暗中）。
18． 传输介质
a) 计算机与地面交换机之间采用五类双绞线；
b) 计算机与声光报警器的采用RS232串口线；
c) 地面交换机与传输接口、光网络终端、环网接入器使用五类双绞线电缆；
d) 光网络终端与光端机，及环网接入器之间使用MGTS型煤矿用阻燃单模光纤；
e) 传输接口、光端机、环网接入器到传感器采用MHY32、MHYVRP、MHYVR电缆（导线截面积不小于1.5mm2）；
f) 用于连接供电电源的电缆使用黑色橡套电缆；
g) 系统中井下设备所使用的电缆应具有不延燃性能，具有MA标志。
19． 接地及防雷保护措施
a）接地
系统应有单独接地，不允许与其它系统共地，地面中心站所有设备的外壳均应接到安全保护地，其接地电阻应不大于4Ω。井下其它电气设备应符合煤矿安全规程482条～487条。
b）防雷保护措施
在中心站机房交流220V供电进线处接有NKP-DY-Ⅱ型电源防雷器进行防雷电保护。分别在KJJ14A传输接口处、入井口处接有NKP-TEL-3J-2型电涌保护器进行防雷电保护。其它传输设备采用光缆连接，进行防雷电保护。

附 录C 申请产品主要零(元)部件及重要原材料明细表
申请产品主要零(元)部件及重要原材料明细表
申请产品名称型号： KJ765矿用顶板压力监测系统 天地（常州）自动化股份有限公司
序
号
零部件
（材料）名称
规格型号
（材质）
生产厂家
安标（或其他认证编号）
防爆或矿用合格证号
有效期
防爆或矿用标识
受控
类别
备注
1
计算机
主频：2.4 G或以上
内存：2G或以上
硬盘：500G或以上
研华
--
--
--
--
D
井上
2
交换机
DES-1016D
D-Link
--
--
--
--
D
井上
3
UPS电源
容量：≥3000 VA
(备用电池配备应符合AQ 1029-2007的有关规定。)
山特
--
--
--
--
D
井上
4
电源防雷器
NKP-DY-Ⅱ
苏州科佳
--
--
--
--
D
井上
5
电涌保护器
NKP-TEL-3J-2
苏州科佳
--
--
--
--
D
井上
6
声光报警器
CXB1
天地（常州）自动化股份有限公司
--
--
--
--
D
井上
7
打印机
Canon LBP2900
佳能
--
--
--
--
D
井上
8
传输接口
KJJ14A
天地（常州）自动化股份有限公司
MFC070027
2104101
2015-5-1
[Exib]I
A
井上
9
矿用本安型环网接入器
KJJ32
天地（常州）自动化股份有限公司
MHC110046
2114159
2016-7-29
ExibI
A
井上或
井下
10
矿用本安型光端机
KTG2A
天地（常州）自动化股份有限公司
MFC070026
2104100
2015-5-1
ExibI
A
井下
11
矿用本安型光网络终端
KJJ61A
天地（常州）自动化股份有限公司
MFH090033
CCCMT12.0514
2017-12-7
ExibIMb
A
井下
注：1.主要元部件相同的产品填写一页（此页可根据申请产品数量进行复印）；
2.受控类别中A表示安全关联部件，B表示安标配套件、C表示安标关键部件、D表示其它主要零(元)部件。
申请产品主要零(元)部件及重要原材料明细表
申请产品名称型号： KJ765矿用顶板压力监测系统 天地（常州）自动化股份有限公司
序
号
零部件
（材料）名称
规格型号
（材质）
生产厂家
安标（或其他认证编号）
防爆或矿用合格证号
有效期
防爆或矿用标识
受控
类别
备注
12
矿用环网接入器
KJJ31
天地（常州）自动化股份有限公司
MHC040006
CCMT12.0212
2017.8.3
Exd[ib] I Mb
A
井下
13
矿用环网接入器
KJJ58
天地（常州）自动化股份有限公司
MFH060001
CCCMT12.0023
2017.4.24
Exd[ib] I Mb
A
井下
14
矿用隔爆兼本安电源箱
KDW15A-18
天地（常州）自动化股份有限公司
MAA040004
CCCMT13.0147
2017.6.29
Exd[ib] I Mb
A
井下
15
矿用隔爆兼本安电源箱
KDW15A-24
天地（常州）自动化股份有限公司
MAA120056
CCMT12.0149
2017.7.13
Exd[ib] I Mb
A
井下
16
矿用隔爆兼本安型不间断电源箱
KDW16A-18
天地（常州）自动化股份有限公司
MAA090027
CCCMT13.0089
2017.4.24
Exd[ib] I Mb
A
井下
17
矿用隔爆兼本安型不间断电源箱
KDW16A-24
天地（常州）自动化股份有限公司
MAA090026
CCCMT13
