齐银大厦现场临时用电施工方案.doc

齐商银行齐银大厦工程
现场临时用电施工方案

编制单位：滨州城建集团一公司
编 制 人：
审 核 人：
审 批 人：
编制日期：2013年10月10日

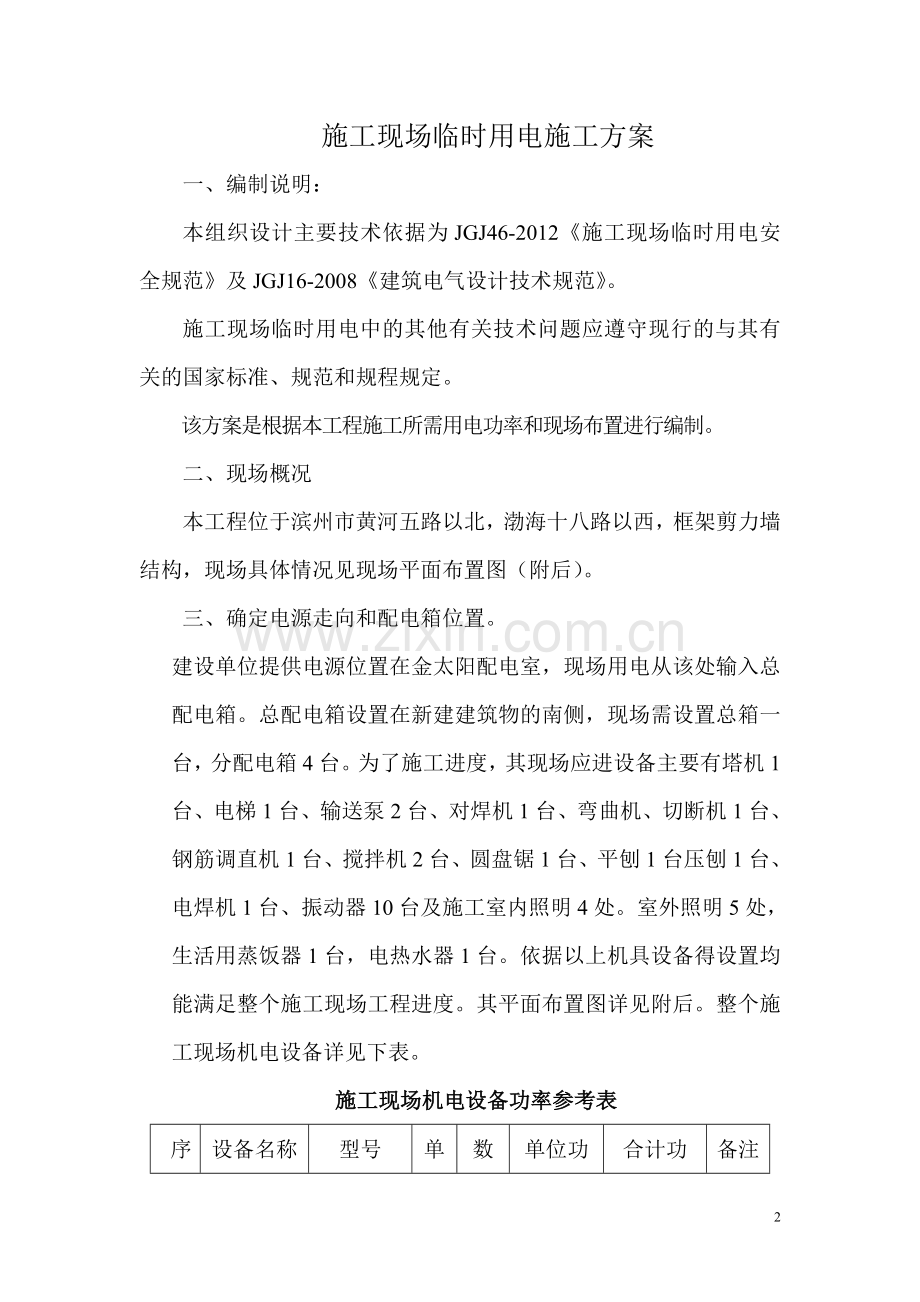

施工现场临时用电施工方案
一、编制说明：
本组织设计主要技术依据为JGJ46-2012《施工现场临时用电安全规范》及JGJ16-2008《建筑电气设计技术规范》。
施工现场临时用电中的其他有关技术问题应遵守现行的与其有关的国家标准、规范和规程规定。
该方案是根据本工程施工所需用电功率和现场布置进行编制。
二、现场概况
本工程位于滨州市黄河五路以北，渤海十八路以西，框架剪力墙结构，现场具体情况见现场平面布置图（附后）。
三、确定电源走向和配电箱位置。
建设单位提供电源位置在金太阳配电室，现场用电从该处输入总配电箱。总配电箱设置在新建建筑物的南侧，现场需设置总箱一台，分配电箱4台。为了施工进度，其现场应进设备主要有塔机1台、电梯1台、输送泵2台、对焊机1台、弯曲机、切断机1台、钢筋调直机1台、搅拌机2台、圆盘锯1台、平刨1台压刨1台、电焊机1台、振动器10台及施工室内照明4处。室外照明5处，生活用蒸饭器1台，电热水器1台。依据以上机具设备得设置均能满足整个施工现场工程进度。其平面布置图详见附后。整个施工现场机电设备详见下表。
施工现场机电设备功率参考表
序号
设备名称
型号
单位
数量
单位功率kw
合计功率kw
备注
1
塔机
QTZ-40A
台
2
55.5kw
111kw

2
砼输送泵
HB760
台
1
55kw
110kw

3
砂浆搅拌机
UJ200
台
1
4.0kw
4.0kw

4
钢筋调直机
QT4-14
台
1
9.5kw
9.5kw

5
钢筋弯曲机
GW-40
台
2
3.0kw
6.0kw

6
钢筋切断机
GQ-40
台
2
2.2kw
4.4kw

7
闪光对焊机
VX-100
台
1
100kw
100kw

8
交流电焊机
BX-30
台
2
15kw
30kw

9
振动棒
Z-5
台
8
1.5kw
12kw

10
平板振动器
ZB-1
台
2
1.1kw
2.2kw

11
直螺纹套丝机
HW-30
台
2
3.0kw
6.0kw

12
圆盘锯
MT114
台
1
4.0kw
4.0kw

13
平刨
MB504B
台
1
3.0kw
3.0kw

14
压刨

台
1
7.2kw
7.2kw

15
蒸饭机

台
1
28kw
28kw

16
照明

10kw
10kw

17
其他

6kw
6kw

18
双笼电梯

台
1
44kw
44kw

四、负荷计算：
1、根据施工现场的需要共设置分配电箱4台。第一为塔吊；第二为砼输送泵；第三木工间；第四为钢筋场；第五为双笼电梯；第六为生活区照明及其它；第七为移动施工专箱及其它；第八为现场其它用电设备。
2、根据施工现场机电设备的功率计算
1、P1=55.5kw P2=55kw×2=110kw P3=14.2kw P4=146.9kw P5=44kw P6=44kw P7=10kw P8=10kw
2、K1-5=0.5 K6-8=0.6 cos=0.7
3、S总=1.1[(0.5×370.6÷0.7)+0.6×(44+20)]=1.1×(286.1+38.4)=333.4kVA
整个施工现场实际使用总功率为333.4kVA，甲方提供900KW变压器一台满足要求。
五．配电箱安装要求
施工现场的配电箱是电源与用电设备之间的中枢环节，而开关箱是配电系统的末端，是用电设备的直接控制装置，它们的设置和运用直接影响着施工现场的用电安全。
1、根据《规范》要求，需设三级配电两级保护，即在总配电箱下，设分配电箱，分配电箱以下设开关箱，开关箱以下就是用电设备，形成三级配电。两级保护，即除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱中再加装一级漏电保护器，形成两级保护。其中开关箱中加设漏电保护器要满足每台设备都要加装漏电保护器，严禁一个漏电保护器保护二台或多台用电设备的情况。
漏电保护器的选择应符合国标GB689-2000《漏电电流动作保护器（剩余电流动作保护器）》的要求，开关箱内的漏电保护器其额定漏电动作应不大于30mA，额定漏电动作时间应小于0.1秒。
2、配电箱的安装位置
根据规范要求，总配电箱设在靠近电源的地区，分配电箱装设在用电设备或负荷相对集中的地区，分配电箱与开关箱的距离为小于30米，开关箱与其控制的固定式用电设备的水平距离为小于3米。防止发生电气及机械故障时，可以迅速切断电源，减少事故持续时间，另外也便于管理。
配电箱、开关箱均要装设在干燥、通风及常温场所，周围要有足够的空间和通道供二人同时工作。固定式配电箱、开关箱的下底与地面的垂直距离设为1.3m~1.5m，移动式分配电箱、开关箱的下底距地面大于0.6m，小于1.5m。
配电箱首先选用由济南市安检站备案产品。配电箱上均应标明其名称、用途，并作出分路标记。所有配电箱上都应配锁，并由专人负责管理。
3、配电箱的防护
① 配电箱放置的位置要合理，固定要牢固。
② 配电箱前后要有足够的操作空间，不准堆放杂物。
③ 配电箱必须有防雨防砸设施和防护围栏，并设门配锁。
④ 总配电箱处于线路末端的保护零线要按规定设置。
⑤ 配电箱要按时维护，非电工人员不得乱动和乱接乱挂。
⑥ 配电箱内不得放置任何杂物，并保持清洁。
⑦ 熔断器 规格要符合所控制设备的保护要求，配电箱位置和走向参照平面布置图。
六、配电装置安装要求
1、隔离开关：总隔离开关、分隔离开关，以及开关箱内的开关电器必须能在任何情况下都能使用电设备实行电源隔离和隔离开关安装要求。隔离开关应注明型号、规格。
2、闸具：现场所有闸刀应符合要求，并注明型号、规格。
3、线路标记：配电盘上的各配电线路应按施工现场临时用电系统接线和编号，并标明用途标记，以备检修和处理事故时能当机立断，减少损失。
七、现场照明
根据现场具体情况，选用不同的供电电压。一般选用额定电压为220v，对于特殊情况下选用安全电压，其中包括
1、室外灯具距地面低于3m，室内灯具距地面低于2.4m时；
2、在人工挖孔桩桩孔内照明用电压；
3、在潮湿和易触及带电体场所。
4、现场所使用的行灯
现场照明灯具的金属外壳必须作保护接零，单相回路的照明开关箱内必须装设漏电保护器。
现场使用的碘钨灯，由于其工作温度可达12000C所以应距易燃物30cm以上。
八、配电线路
现场使用线路按照设备容量，选择符合国家标准的五芯电缆。一律采用埋地敷设。埋地电缆均采用铠装电缆，不准用接头。埋地深度不小于0.6m，并在电缆上下铺5cm后细沙，防止不均匀沉降，最上部用红砖覆盖。
本工程室内用电采用电缆埋地引入，电缆垂直敷设的位置应靠近用电负荷中心，固定点每一楼层不得少于一处。电缆水平敷设应沿墙或门口固定。最大弧垂距地不得小于1.8m。
① 电线安装要牢固，不得松动歪斜。
② 接线要正确，排列要整齐。
③ 配电箱高度一致，门锁齐全。
④ 接零、接地、接线正确，接触良好。
九、电器装置
配电箱内的开关电器应按其规定的位置紧固在电器安装板上，不得歪斜和松动。箱内的电器必须可靠完好，不准使用破损、不合格的电器。
十、安全用电防护措施
本设计采用JGJ46-2012TN-S接零保护系统，要求设置接地与接零，杜绝疏漏。所有设备的金属外壳必须与专用保护接零线连接。《施工用电规范》JGJ46-2012第4.1.12条，保护零线PE统一标志为黄/绿双色线，在任何情况下，不准使用黄/绿双色线做负荷线，严格与相线工作接零相区别，杜绝混用。
接零保护系统：1.电力系统中运行需要接地按JCJ46-2012用电规范，要求工作接地电阻值不得大于4欧。2.重复接地不小于三处，所有重复接地电阻值不大于10欧，保护零线除必须在配电室或总配电箱处做重复接地外，还必须在中间、末端处做重复接地。保护零线每一重复接地电阻值不应大于10欧，3.施工现场内防雷装置冲击接地电阻不大于30欧，避雷接地极采用镀锌圆钢管，接地线采用16mm2以上的多股绝缘铜线。
电箱和开关箱至少配置两道漏电保护器，开关箱实行一机一箱一闸一漏保制。
建立技术交底制度和安全检测制度，技术交底应详细并办理签字手续，写明交底日期。从临电使用至工期结束，定期对临时用电工程进行检测，并做好检测记录，如发现不可靠处，及时纠正，确保临时用电工程正常运行。
在电气装置和线路周围不准堆放易燃、易爆和易腐蚀介质，不使用火源。在电气装置相对集中的场所，应配置绝缘灭火器材，并严禁烟火。
本工程小型机械的适量增减调整，不影响安全用电，振捣设备随楼层施工移动，必须设移动配电箱。
十一、临时用电管理措施
1、加强施工用电管理，对施工人员进行安全用电教育。
2、现场各种电气设备未经检查合格不准使用，使用的电气设备应保持正常的工作状态，严禁带故障运行。
3、露天使用的电气设备打设防雨棚，凡被雨淋、水淹的电气设备应进行必要的干燥处理，经检测绝缘合格后方可使用。
4、配电箱必须固定、完整、严密并加锁，箱门上涂红色危险标志，箱内不能有杂物并编号。
5、落地配电箱的地面应平整，防止水淹、土埋，配电箱附近不准对方杂物。
6、施工现场的照明线路的敷设除护套线外，分开设置或穿管敷设，办公室照明灯设开关控制，工作棚、场地分路控制，灯泡距地面2.5米。
7、凡使用或操作电动机械专业人员，必须进行安全用电的技术教育，了解电气常识，懂得其性能，正确掌握操作方法。
8、必须安排身体健康、精神正常、责任心强的人员从事用电工作，操作机械设备必须有操作证。
9、使用电气设备前，由电工进行接线运转，正常后交给操作人员使用。
10、用电人员应按规定穿戴绝缘鞋和防护用品，正确使用绝缘防护用品或工具。
11、工作结束或停工一小时以上，要将开关箱断电、上锁，保护好电源线和工具。
12、值班电工持证上岗。必须按施工用电安全技术交底对于漏电保护器、电气设备、线路进行定期或不定期检查，认真填写电工维修记录，工作接地与重复接地是否符合要求，工作零与保护零线是否混接，是否达到三级配电两级保护要求，都要认真检查。
13、在雨期施工过程中，电工更要经常持续检查，对于电线老化、破皮未包扎，严禁用其他金属代替熔丝，应高度重视，必须时停工处理。
