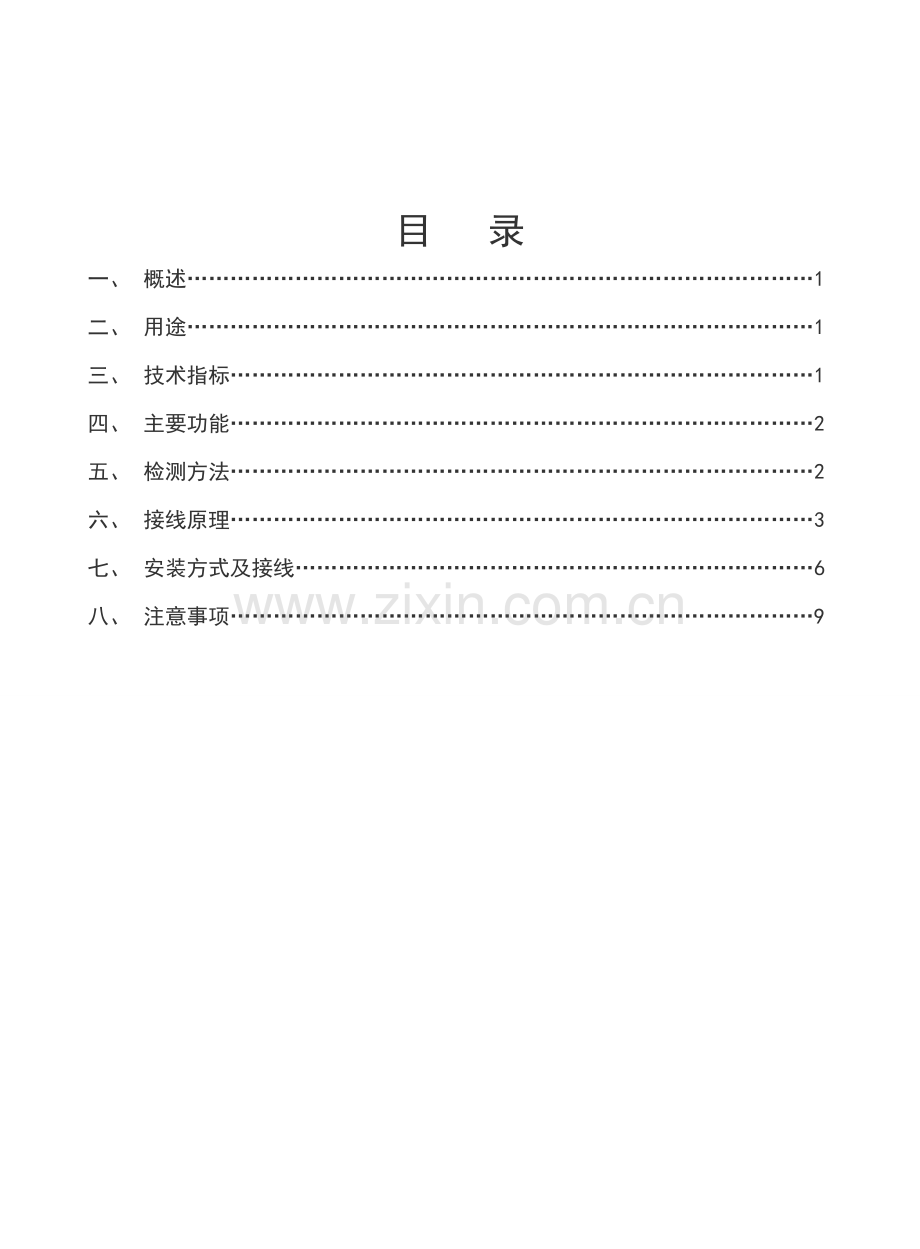

目 录
一、 概述……………………………………………………………………………1
二、 用途……………………………………………………………………………1
三、 技术指标………………………………………………………………………1
四、 主要功能………………………………………………………………………2
五、 检测方法………………………………………………………………………2
六、 接线原理………………………………………………………………………3
七、 安装方式及接线………………………………………………………………6
八、 注意事项………………………………………………………………………9

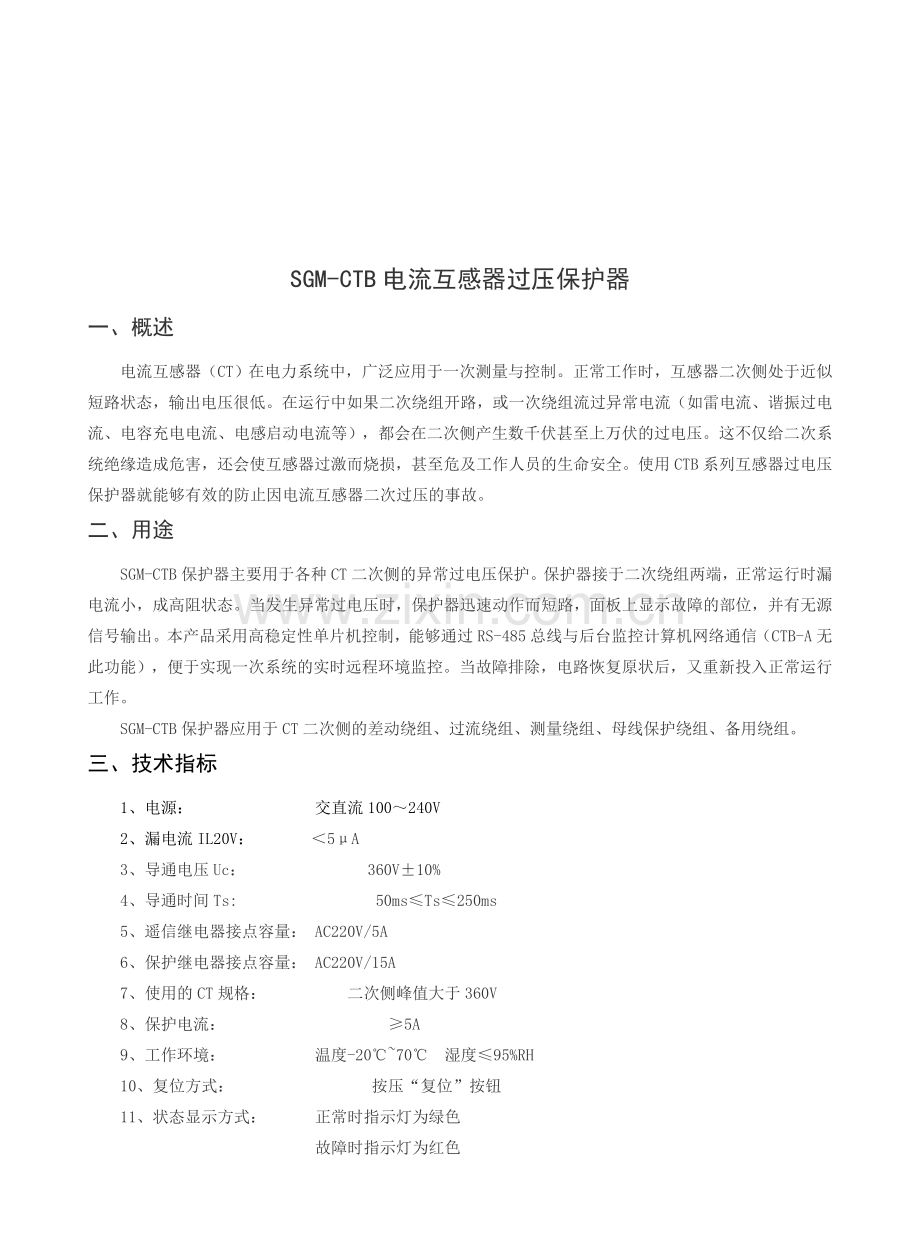

SGM-CTB电流互感器过压保护器
一、概述
电流互感器（CT）在电力系统中，广泛应用于一次测量与控制。正常工作时，互感器二次侧处于近似短路状态，输出电压很低。在运行中如果二次绕组开路，或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及工作人员的生命安全。使用CTB系列互感器过电压保护器就能够有效的防止因电流互感器二次过压的事故。
二、用途
SGM-CTB保护器主要用于各种CT二次侧的异常过电压保护。保护器接于二次绕组两端，正常运行时漏电流小，成高阻状态。当发生异常过电压时，保护器迅速动作而短路，面板上显示故障的部位，并有无源信号输出。本产品采用高稳定性单片机控制，能够通过RS-485总线与后台监控计算机网络通信（CTB-A无此功能），便于实现一次系统的实时远程环境监控。当故障排除，电路恢复原状后，又重新投入正常运行工作。
SGM-CTB保护器应用于CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组。
三、技术指标
1、电源： 交直流100～240V
2、漏电流IL20V： ＜5μA
3、导通电压Uc：        360V±10%
4、导通时间Ts:         50ms≤Ts≤250ms
5、遥信继电器接点容量： AC220V/5A
6、保护继电器接点容量： AC220V/15A
7、使用的CT规格：     二次侧峰值大于360V
8、保护电流：          ≥5A
9、工作环境： 温度-20℃~70℃ 湿度≤95%RH
10、复位方式：        按压“复位”按钮
11、状态显示方式： 正常时指示灯为绿色
故障时指示灯为红色
12、通信： 接口类型RS-485
通信速率9600bps
通信规约MODBUS 规约RTU模式
13、外形尺寸:     SGM-CTB-A：48×48×92（mm）
                    SGM-CTB-B：154×173×70（mm）
SGM-CTB-C：219×173×70（mm）
14、耐压：        2KV 50Hz  1min
15、安装方式：  镶嵌式（A型）、固定式安装（B型，C型）
四、主要功能：
本设备只提供电流互感器二次侧过电压保护功能
1、正常工作时，流入保护器的电流不超过5μA,不影响CT正常工作。
2、当A（或B、C），N两端电压超过360V±10%时SGM-CTB-A短接A（或B、C）和N。
3、继电器的接点容量大于15A。所以故障时，能使CT二次侧可靠短路。
4、继电器接点具有保持功能，按压“复位”按钮，才能解除保护。
5、若是在停电状态下解除了故障，掉电后装置自动复位。
6、装置提供一对常开接点。可接各种声光报警器或提供给综合保护装置使信息远传。当保护动作时， 常开闭合。
五、接线原理
一般情况下，互感器均连在A、B、C三相上，少数连接在两相上，个别连接在一相上。绝大多数均为星形连接，少数三角形连接。本产品电流互感器保护器为二次绕组星形连接。二次绕组A、B、C对应连接在保护器A、B、C接线端子上。A、B、C三相二次中心点（虚地N）连接在保护器的“N”接线端子上。若只用A、B绕组，C相可以不接线。不会影响保护器正常工作。
交直流100～240V电源接入保护器供内部电器元件用。一对无源信号线引出供用户使用。外接交流或直流均可。例如，信号线连接“红色”灯或报警器，工作时表示保护器检测到某二次绕组有开路故障。
六、安装方式及接线：

图6-1 SGM-CTB-A外形安装尺寸

图6-2 SGM-CTB-B外形及安装尺寸

图6-3 SGM-CTB-C外形及安装尺寸

图6-4 SGM-CTB-A接线示意图

图6-5 SGM-CTB-B（C）接线示意图

图6-6 SGM-CTB-A端子接线示意图 图6-7 SGM-CTB-B端子接线示意图

图6-8 SGM-CTB-C端子接线示意图
七、注意事项
必须确认引起二次过压的故障已经排除后，方可按“复位”，否则将引起再次开路或烧坏保护器。
1、安装保护器时，应尽量距离CT近些，并且便于巡视。
2、把SGM-CTB-X的A（或B、C），N端子并接到CT二次侧。
3、如有需要把COM和NC连接到其它装置上。
4、若保护动作，则面板上红灯亮。
5、确认故障排除后，按前面板上“复位”按钮，保护器解除保护，指示灯变绿色，故障消失，保护器再次投入工作。
6、若是在断电情况下排除故障，则不需操作。掉电后装置自动复位。
八、订货事项
1、SGM-CTB-A 只适用于1个绕组。
2、SGM-CTB-B 最多适用于9个绕组。
3、SGM-CTB-C 最多适合用于18个绕组。
