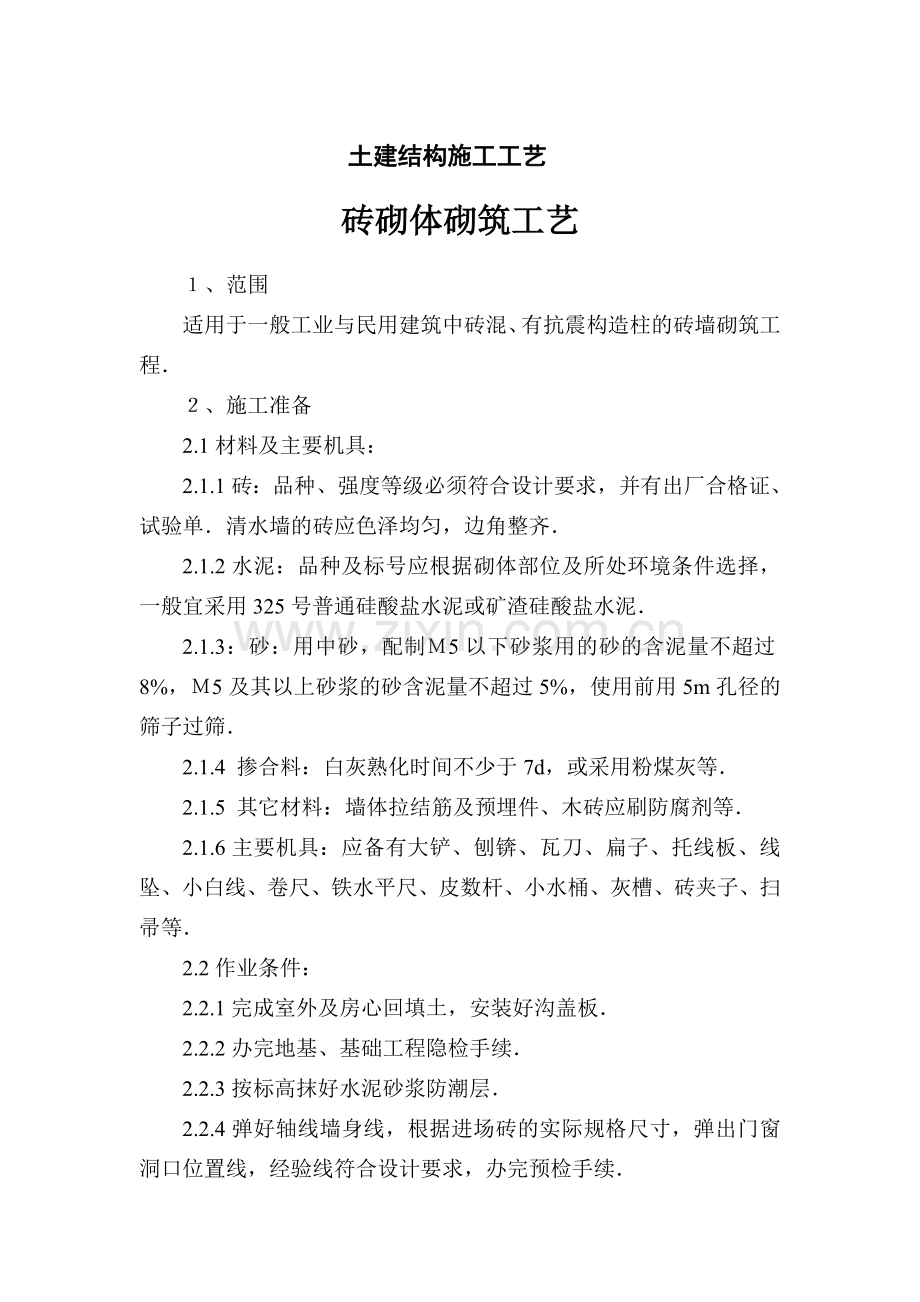

土建结构施工工艺
砖砌体砌筑工艺
１、范围
适用于一般工业与民用建筑中砖混、有抗震构造柱的砖墙砌筑工程．
２、施工准备
2.1材料及主要机具：
2.1.1砖：品种、强度等级必须符合设计要求，并有出厂合格证、试验单．清水墙的砖应色泽均匀，边角整齐．
2.1.2水泥：品种及标号应根据砌体部位及所处环境条件选择，一般宜采用325号普通硅酸盐水泥或矿渣硅酸盐水泥．
2.1.3：砂：用中砂，配制Ｍ5以下砂浆用的砂的含泥量不超过8%，Ｍ5及其以上砂浆的砂含泥量不超过5%，使用前用5m孔径的筛子过筛．
2.1.4 掺合料：白灰熟化时间不少于7d，或采用粉煤灰等．
2.1.5 其它材料：墙体拉结筋及预埋件、木砖应刷防腐剂等．
2.1.6主要机具：应备有大铲、刨锛、瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、砖夹子、扫帚等．
2.2作业条件：
2.2.1完成室外及房心回填土，安装好沟盖板．
2.2.2办完地基、基础工程隐检手续．
2.2.3按标高抹好水泥砂浆防潮层．
2.2.4弹好轴线墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完预检手续．

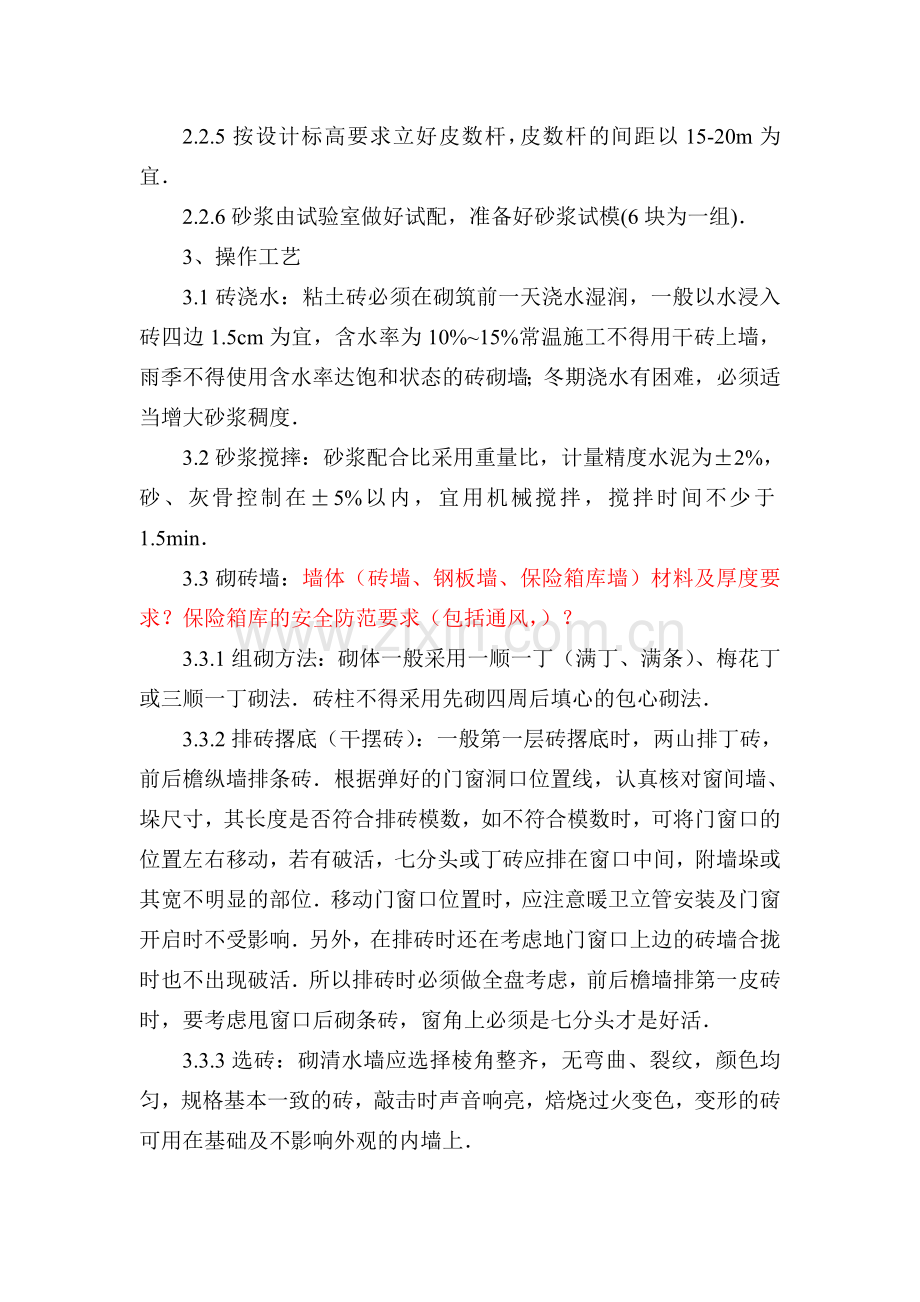

2.2.5按设计标高要求立好皮数杆，皮数杆的间距以15-20m为宜．
2.2.6砂浆由试验室做好试配，准备好砂浆试模(6块为一组)．
3、操作工艺
3.1砖浇水：粘土砖必须在砌筑前一天浇水湿润，一般以水浸入砖四边1.5cm为宜，含水率为10%~15%常温施工不得用干砖上墙，雨季不得使用含水率达饱和状态的砖砌墙；冬期浇水有困难，必须适当增大砂浆稠度．
3.2砂浆搅摔：砂浆配合比采用重量比，计量精度水泥为±2%，砂、灰骨控制在±5%以内，宜用机械搅拌，搅拌时间不少于1.5min．
3.3砌砖墙：墙体（砖墙、钢板墙、保险箱库墙）材料及厚度要求？保险箱库的安全防范要求（包括通风，）？
3.3.1组砌方法：砌体一般采用一顺一丁（满丁、满条）、梅花丁或三顺一丁砌法．砖柱不得采用先砌四周后填心的包心砌法．
3.3.2排砖撂底（干摆砖）：一般第一层砖撂底时，两山排丁砖，前后檐纵墙排条砖．根据弹好的门窗洞口位置线，认真核对窗间墙、垛尺寸，其长度是否符合排砖模数，如不符合模数时，可将门窗口的位置左右移动，若有破活，七分头或丁砖应排在窗口中间，附墙垛或其宽不明显的部位．移动门窗口位置时，应注意暖卫立管安装及门窗开启时不受影响．另外，在排砖时还在考虑地门窗口上边的砖墙合拢时也不出现破活．所以排砖时必须做全盘考虑，前后檐墙排第一皮砖时，要考虑甩窗口后砌条砖，窗角上必须是七分头才是好活．
3.3.3选砖：砌清水墙应选择棱角整齐，无弯曲、裂纹，颜色均匀，规格基本一致的砖，敲击时声音响亮，焙烧过火变色，变形的砖可用在基础及不影响外观的内墙上．
3.3.4盘角：砌砖前应先盘角，每次盘角不要超过五层，新盘的大角，及时进行吊、靠．如有偏差要及时修整，盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大少，使水不灰缝均匀一致，大角盘好后再复查一次，平整和垂直完全符合要求后，再挂线砌墙．
3.3.5挂线：砌筑一砖半墙必须双面挂线，小线要拉紧，每层砖都在穿线看平，使水平缝均匀一致，平直通顺，砌一砖厚混水墙时宜采用外手挂线，可照顾砖墙两面平整，为下一道工序控制抹灰厚度奠定基础．
3.3.6砌砖：砌砖宜采用一铲灰、一块砖、一挤揉的＂三一＂砌砖法，即满铺、满挤操作法．砌砖时砖要放平．里手高，墙面就要张；里手低，墙面就要背。砌砖一定要跟线，：上跟线，下跟棱，左右相邻要对平；。水平灰缝厚度和竖向灰缝宽度一般为10mm,但不应小于8mm，也不应大于12mm。为保证清水墙面主缝垂直，不游丁走缝，当砌完一步架高时，宜每隔2m水平间距，在丁专立楞位置弹两道垂直立线，可以分段控制游丁走缝。在操作过程中，要认真进行自检，如出现有偏差，应随时纠正，严禁事后砸墙。清水墙不允许有三分头，不得在上部任意变活、乱缝，砌筑砂浆应随搅拌随使用，一般水泥砂浆必须在3h内用完，水泥混合砂浆必须在4h内用完，不得使用过夜砂浆。砌清水墙应随砌、随划缝，划缝深度为8~10mm，深浅一致，墙面清扫干净，混水墙应随砌随将舌头灰刮尽。
3.3.7 留槎：外墙转角处应同时砌筑。内外墙交接处必须留斜槎，槎子长度不应小于墙体高度的2/3，槎子必须平直、通顺。分段位置应在变形缝或门窗口角处，隔墙与墙或柱不同时砌筑时，可留阳槎加预埋拉结筋。沿墙高按设计要求每50cm预埋藏 6钢筋端应加900弯钩。施工洞口也应按以上要求留水平拉结筋。隔墙顶应用立砖斜挤紧。
3.3.8木砖预留孔洞和墙体拉结筋，木砖预埋时应小头在外，大头在内，数量按洞口高度决定。洞口高在1.2m以内，每边放2块；高1.2-2m，每边放3快；高2-3m，每边放4块，预埋木砖的部位一般在洞口上边或下边四皮砖，中间均匀分布。木砖要提前做好防腐处理。钢门窗安装的预留孔，硬架支模、暖卫管道，均应按设计要求预留，不得事后剔凿。墙体拉结筋的位置、规格、数量，间距均应按设计要求留置，不应错放、漏放。
3.3.9安装过梁、梁垫：安装过梁、梁垫时，其标高、位置及型号必须准确，坐灰包满。如坐灰厚度超过2cm时，要用豆石混凝土铺垫，过梁安装时，两端支承点的长度应一致。
3.3.10构造柱做法：凡设用构造柱的工程，在砌砖前，先根据设计图纸设计图纸将构造柱位置进行弹线，并把构造拄插筋处理须直，砌砖墙时，与构造柱连接处砌成马牙搓。每一个马牙磋沿高度方向的尺寸不宜超过30cm（即五皮砖）。马牙槎应先退后进。拉结筋按设计要求放置，设计无要求时，一般沿墙高50cm，设置两根6 水平拉结筋，每边深入墙内不应小于1m。
3.5冬期施工：在预计连续10d由平均气温低于-5 或当日最低温度低低于-3时，即进入冬期施工。冬期使用的砖，要求在砌筑前清除冰霜：水泥宜用普通硅酸盐水泥，灰膏要防冻，如已受冻要融化后方能合用。砂中不得含有大于1cm的冻块，材料加热进，水加热不超土过80℃ 砂加执不超过40℃。砖正温度时适当浇水，负温即应停止。可适当增大砂浆稠度，冬期不应使用无水泥原砂浆。砂浆中掺盐时，应用波美比重计检查盐溶液浓度，砂浆使用温度不应低于-5.0℃,掺盐量应符合冬施方案的规定。采用掺盐砂浆砌筑时，砌体中的钢筋应预先做好防腐处理，一般涂防锈漆两道。
4质量标准
4.1保证项目：
4.1.1 砖的品种、强度等级必须符合设计要求。
4.1.2砂浆品种及强度等级必须符合设计要求。同品种、同强度等级砂浆各组试块坑压强度平均值不小于设计强度值，任一组试块的强度最低值不小于设计强度的75%.
4.1．3砌体砂浆必须密实饱满，实心砖砌体水平灰缝的砂浆饱满度不小于80%。
4.1.4外墙转角处严禁留直槎，其它临时间断处留槎做法必须合规定。
基本项目：
4.2.1砌体上下错缝，砖柱、垛无包心砌法，窗间墙及清水墙面无通缝；混水墙第间（处）无 皮砖的通缝（通缝指上下二皮砖搭接长度小于25mm）。
4.2.2砖砌体接搓处灰浆应密实，缝、砖平直，每处接样部位水平灰缝厚度小于5mm或透亮的缺陷不超过5个.
4.2.3预埋拉筋的数量、长度均符合设计要求和施工规范的规定，留置间距偏差不超过一皮砖。
4.2.4构造柱留置正确，大马牙样槎先退后进、上下顺直；残留砂浆清理干净。
4.2.5清水墙组砌正确，竖缝通顺，刮缝深度适宜、一致，楞角整齐，墙面清洁美观。
4.3允许偏差项目，
项 次
项 目
允许偏差
（mm）
检 验 方 法
1
轴线和墙砌体顶面标高
10
用经纬仪或拉线和尺量检查
2
基础和墙砌体顶体顶在标高
=15
用水准仪和尺量检查
3
垂直度
每层
5
用2m托线板检查
全高
≤10m
10
用经纬仪或吊线和尺量检查
>10m
20
4

表面平整度
清水墙、柱
5
用2m靠尺和锲性塞尺量检查
清水墙、柱
8

5
水平灰缝平直度
清水墙
7
拉10m线和尺量检查
清水墙
10
6
水泥、灰缝厚度（10皮砖累计数）
=8
与皮数杆比较尺量检
7
清水墙游丁走缝
20
吊线和尺量检查，以底层第一皮砖为准
8
门窗洞口（后塞口）
宽度
±5
尺寸检查
门口高度
-15
9
预留构造柱（宽度、深度）
±10
尺量检查
10
外墙上、下窗口偏移
20
用经纬仪或拉线和尺量检查，以底层窗口为准
5、成品保护
5.1墙体拉结筋、抗震构造柱钢筋、大模板混泥土墙体钢筋及各种预埋件，暖卫、电气管线等，均应注意保护，不得任意拆改或损坏．
5.2 砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面．
5.3在吊放平台脚手架或安装大模板时，指挥人员和吊车司机要认真指挥和操作，防止碰撞已砌好的砖墙．
5.4在高车架进料口周围，应用塑料薄膜或木板等遮盖，保持墙面洁净．
5.5 尚未安装楼板或屋面板的墙和柱，当可能遇到大风时，应采取临时支撑等措施，以保证施工中墙体的稳一性．
6应注意的质量问题
6.1基础墙与上部墙错台：基础砖撂底要正确，收退大放角两边要相等，退到墙身之前要检查轴线和边线是否正确，如偏差较小可大基础部位纠正，不得在防潮层以上退台或出沿．
6.2清水墙游水丁走缝：排砖时必须把立缝排匀，砌完一步架高度，每隔2m间距在丁砖立楞处用托线板吊直弹线，二步架往上继续吊直弹粉线，由底往是所有七分关的长度应保持一致，上层分窗口位置时必窗口保持垂直．
6.3灰缝大小不匀：立皮数杆要保证标高一致，盘角时灰缝要掌握均匀，砌砖时小线要拉紧，防止一层，一层线紧．
6.4窗口上部立缝变活：清水墙排砖时，为了使窗间墙、垛排成好活，把破活排在中间或不明显位置，在砌过梁上第一行砖时，不得随意变活。
6．5砖墙鼓胀：外砖内模墙体砌筑时，在窗间墙上、抗震柱两边分上、中、下留出6cm×12cm通孔，在抗震柱外墙面上垫木模板，用花篮螺栓与大模板连接牢固。混凝土要分层浇筑，振捣棒不可直接触及外墙。楼层圈梁外三皮12cm砖墙也应认真加固。如在振捣进发现砖墙已鼓胀，则应及时拆掉重砌。
6．6混水墙粗糙：舌头灰未刮尽，半头砖集中使用，造成通缝；一砖厚墙背偏并较大；砖墙错层造成螺丝墙。半头砖应分散使用在墙体较大的面上。首怪或楼层的第一皮砖要查对皮数杆的标高及层高，防止到顶砌成螺丝墙。一砖厚墙应外手挂线。
6．7构造柱处砌筑不符合要求；构造柱砖墙应砌成大马牙槎，设置好拉结筋，从柱脚开始两侧都应先退后进，当凿深12cm时，宜上口一皮进6cm,再上一皮进12cm，以保证混凝土浇筑时上角密实构造柱内的落地灰、砖渣杂物必须清理干净，防止混凝土内来渣。
7、质量记录本工艺标准应具备以下质量记录：
7．1材料（砖、水泥、砂、钢筋等）的出厂合格证及复试报告；
7．2砂浆试块度验报告；
7．3分项工程质量检验评定
7．4隐检、预检记录
7．5冬期施工记录
7．6设计变更及治商记录
7．7其它技术文件。

砖混、外砖内模结构构造柱、圈梁、板缝钢筋绑扎工艺
3.1  构造柱钢筋绑扎：
    3.1.1  工艺流程：
预制构造柱钢筋骨架 → 修整底层伸出的构造柱塔接筋 →
安装构造柱钢筋骨架 → 绑扎搭接部位箍筋
    3.1.2  预制构造柱钢筋骨架：
    3.1.2.1  先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。
    3.1.2.2  根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接部位的长度。为防止骨架变形，宜采用反十字扣或套扣绑扎。箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。
    3.1.2.3  穿另外二根受力钢筋，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d（d为箍筋直径），弯钩角度不小于135°。
    3.1.2.4  在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋，加密范围一般在圈梁上、下均不应小于六分之一层高或45cm，箍筋间距不宜大于10cm（柱脚加密区箍筋待柱骨架立起搭接后再绑扎）。
    3.1.3  修整底层伸出的构造柱搭接筋：根据已放好的构造柱位置线，检查搭接筋位置及搭接长度是否符合设计和规范的要求。底层构造柱竖筋与基础圈梁锚固；无基础圈梁时，埋设在柱根部混凝土座内，如图4-2；当墙体附有管沟时，构造柱埋设深度应大于沟深。
图4-2
(a)有基础圈梁；(b)无基础圈梁
    3.1.4  安装构造柱钢筋骨架：先在搭接处钢筋上套上箍筋，然后再将预制构造柱钢筋骨架立起来，对正伸出的搭接筋，搭接倍数不低于35d，对好标高线，在竖筋搭接部位各绑3个扣。骨架调整后，可以绑根部加密区箍筋。
    3.1.5  绑扎搭接部位钢筋：
    3.1.5.1  构造柱钢筋必须与各层纵横墙的圈梁钢筋绑扎连接，形成一个封闭框架。
    3.1.5.2  在砌砖墙大马牙槎时，沿墙高每50cm埋设两根φ6水平拉结筋，与构造柱钢筋绑扎连接，见图4-3。
图4-3
    3.1.5.3  当构造柱设置在无横墙的外墙处时，构造柱钢筋与现浇或预制横梁梁端连接绑扎构造，要符合《多层砖混设置钢筋混凝土构造柱抗震设计与施工规范》（JGJ13?2）第3.2.5条的规定。
    3.1.5.4  砌完砖墙后，应对构造柱钢筋进行修整，以保证钢筋位置及间距准确。
    3.2  圈梁钢筋的绑扎：
    3.2.1  工艺流程：
画钢筋位置线 → 放箍筋 → 穿圈梁受力筋 → 绑扎箍筋
    3.2.2  支完圈梁模板并做完预检，即可绑扎圈梁钢筋，如果采用预制骨架时，可将骨架按编号吊装就位进行组装。如在模内绑扎时，按设计图纸要求间距，在模板侧帮画箍筋位置线。放箍筋后穿受力钢筋。箍筋搭接处应沿受力钢筋互相错开。
    3.2.3  圈梁与构造柱钢筋交叉处，圈梁钢筋宜放在构造柱受力钢筋内侧。圈梁钢筋在构造柱部位搭接时，其搭接倍数或锚入柱内长度要符合设计要求。
    3.2.4  圈梁钢筋的搭接长度要符合《混凝土结构工程施工及验收规范》（GB50204?2）对钢筋搭接的有关要求。
    3.2.5  圈梁钢筋应互相交圈，在内墙交接处、墙大角转角处的锚固长度，均要符合设计要求。
    3.2.6  楼梯间、附墙烟囱、垃圾道及洞口等部位的圈梁钢筋被切断时，应搭接补强，构造方法应符合设计要求，标高不同的高低圈梁钢筋，应按设计要求搭接或连接。
    3.2.7  安装在山墙圈梁上的预应力圆孔板，其外露的预应力筋（即胡子筋）按标准图集京96G44要锚入在圈梁钢筋内。
    3.2.8  圈架钢筋绑完后，应加水泥砂浆垫块，以控制受力钢筋的保护层。
    3.3  板缝钢筋绑扎
    3.3.1  工艺流程
支护缝模板 → 预制板端头预应力锚固筋弯成45° →
放通长水平构造筋 → 与板端锚固筋绑扎
    3.3.2  支完板缝模板作完预检，将预制圆孔板外露预应力筋（即胡子筋）弯成弧形，两块板的预应力外露筋互相交叉，然后绑通长φ6水平构造筋和竖向拉结筋，见图4-4。
3.3.3  长向板在中间支座上钢筋连接构造见图4-5。
图4-5
    3.3.4  墙两边高低不同时的钢筋构造见图4-6。
    3.3.5  预制板纵向缝钢筋绑扎见图4-7。
图4-6                                          图4-7
    3.3.6  构造柱、圈梁、板缝钢筋绑完之后，均要求做隐蔽工程检查，合格后方可进行下道工序。

砖混结构、构造柱、圈梁、板缝等混凝土施工工艺
 3.1  工艺流程：
作业准备 → 混凝土搅拌 → 混凝土运输 → 混凝土浇筑、振捣 → 混凝土养护
    3.2  混凝土搅拌：
    3.2.1  根据测定的砂、石含水率，调整配合比中的用水量，雨天应增加测定次数。
    3.2.2  根据搅拌机每盘各种材料用量及车皮重量，分别固定好水泥（散装）、砂、石各个磅秤的标量。磅秤应定期核验、维护，以保证计量的准确。计量精度：水泥及掺合料为±2%，骨料为±3%，水、外加剂为±2%。搅拌机棚应设置混凝土配合比标牌。
    3.2.3  正式搅拌前搅拌机先空车试运转，正常后方可正式装料搅拌。
    3.2.4  砂、石、水泥（散装）必须严格按需用量分别过秤，加水也必须严格计量。
    3.2.5  投料顺序：一般先倒石子，再倒水泥，后倒砂子，最后加水。掺合料在倒水泥时一并加入。掺外加剂与水同时加入。
    3.2.6  搅拌第一盘混凝上，可在装料时适当少装一些石子或适当增加水泥和水量。
    3.2.7  混凝土搅拌时间，400L自落式搅拌机一般不应少于1.5min。
    3.2.8  混凝土坍落度，一般控制在5～7cm，每台班应测两次。
    3.3  混凝土运输：
    3.3.1  混凝土自搅拌机卸出后，应及时用翻斗车、手推车或吊斗运至浇筑地点。运送混凝土时，应防止水泥浆流失。若有离析现象，应在浇筑地点进行人工二次拌合。
    3.3.2  混凝土以搅拌机卸出后到浇筑完毕的延续时间，当混凝土为C30，及其以下，气温高于25℃时不得大于90min，C30以上时不得大于60min。
    3.4  混凝土浇筑、振捣：
    3.4.1  构造柱根部施工缝处，在浇筑前宜先铺5cm厚与混凝土配合比相同的水泥砂浆或减石子混凝土。
    3.4.2  浇筑方法：用塔吊吊斗供料时，应先将吊斗降至距铁盘50～60cm处，将混凝土卸在铁盘上，再用铁锹灌入模内，不应用吊斗直接将混凝土卸入模内。
    3.4.3  浇筑混凝土构造柱时，先将振捣棒插入柱底根部，使其振动再灌入混凝土，应分层浇筑、振捣，每层厚度不超过60cm，边下料边振捣，一般浇筑高度不宜大于2m，如能确保浇筑密实，亦可每层一次浇筑。
    3.4.4  混凝土振捣：振捣构造柱时，振捣棒尽量靠近内墙插入。振捣圈梁混凝土时，振捣棒与混凝土面应成斜角，斜向振捣。振捣板缝混凝土时，应选用φ30mm小型振捣棒。振捣层厚度不应超过振捣棒的1.25倍。
    3.4.5  浇筑混凝土时，应注意保护钢筋位置及外砖墙、外墙板的防水构造，不使其损害，专人检查模板、钢筋是否变形、移位；螺栓、拉杆是否松动、脱落；发现漏浆等现象，指派专人检修。
    3.4.6  表面抹平：圈梁、板缝混凝土每振捣完一段，应随即用木抹子压实、抹平。表面不得有松散混凝土。
    3.5  混凝土养护：混凝土浇筑完12h以内，应对混凝土加以覆盖并浇水养护。常温时每日至少浇水两次，养护时间不得少于1d。
    3.6  填写混凝土施工记录，制作混凝土试块
钢结构施工工艺
1．详图设计和审查图纸
（1）详图设计的加工
在加工厂进行详图设计，其优点是能够结合工厂条件和施工习惯，便于采用先进的技术，经济效益较高。
详图的设计应建设单位的技术设计图纸以及发包文件中规定采用的规范、标准和要求进行，这就要求施工单位自己具有足够水平的详图设计能力。
为了尽快采购（定购）钢材，一般应在详图设计的同时定购钢材，这样详图审批完成时钢材即可到达，立即开工生产。
（2）审查图纸
审查国纸的目的，一方面是检查设计的深度能否满足施工的要求，核对图纸上构件的数量和安装尺寸，检查构件之间有无矛盾等；另一方面也对图纸进行工艺审核，即审查在技术上是否合理，构造是否便于施工，图纸上的技术要求按加工单位的施工水平能否实现等。
如果是由加工单位自己设计施工详图，在制图期间又已经过审查，则审图的程序可相应简化。
此外还要合理地划分运输单元。
2．对料
（1）提料
根据图纸材料表算出各种材质、规格的材料净用量，再加一定数量的损耗，提出材料预算计划。
提料出需根据使用尺寸合理订货，以减少不必要的拼接和损耗，但钢材如不能按使用尺寸或倍数订货，则损耗必须增加，工程预算一般可实际用量所需的数值再增加10%进行提料和备料。如技术要求不要拼接，其实损耗还要增加。
（2）核对
核对来料的规格、尺寸和重量，仔细核对材质，如进行材料代用，必须经设计部门同意，并将图纸上所有的相应规格和有关尺寸全部修改。
3．编制工艺规程
根据《钢结构工程施工及验收》规范（GB50205-95）第104条，钢结构工程施工前，制作和安装单位就按施工图的要求，编制“制作工艺和安装施工组织设计”的规定，制作单位应在施工前编出完整、正确的施工工艺规程。
工艺规程的内容应包括：
Ⅰ.根据执行的标准编写成品技术要求：
Ⅱ为保证成品达到规定的标准而制订的措施；
a.关键零件的精度要求、检查方法和检查工具；
b.主要构件的工艺流程、工序质量标准、为保证构件达到工艺标准而采用的工艺措施（如组装次序、焊接方法等）；
c.采用的加工设备和工艺装备。
4．其他的工艺准备工作
Ⅰ.根据来料尺寸和用料要求，统筹安排合理配料，确定拼接位置；
a.拼装位置应避开装孔和复杂部位；
b.双角钢断面的构件,二角钢应在同一处拼接;
c.一般接头属于等强度连接,其位置一般无严格规定,但应尽量布置在受力较小的部位;
Ⅱ.根据工艺要求准备必要的工艺装备(胎、夹、模具)。因为工艺装备的生产周期较长，应争取先行安排加工。
Ⅲ．确定各工序的精度要求和质量要求，并绘制加工卡片。对构造复杂的构件，必要时应进行工艺性试验。
Ⅳ．确定焊接收缩量和加工余量。
Ⅴ．根据产品的加工需要，有时需要调拔或添置必要的机器和工具，此项工作也应提前做好准备。
（1）生产场地布置
（2）生产场地布置的根据
布置生产场地要考虑：产品的品种、特点和批量；工艺流程；产品的进度要求；每班的工作量和要求的生产面积；现有的生产设置和起重运输能力,主要安排在工厂制作。
（3）生产场地布置的原则
①按流水顺序按排生产场地,尽量减少运输量,避免倒流水。
②根据生产需要合理安排操作面积,以保证安全操作,并要保证材料和零件有必需的堆放场地。
（4）保证成品能顺利运到现场
设备布置的间距规定
为安全生产、加工设备之间要留有一定的间距作为工作平台和堆放材料、工件等用。
（5）钢材的验收和堆放
①钢材的验收
钢材验收制度保证钢结构工程质量的重要环节，应该遵照执行，钢材验收的主要的内容是：
1.钢材的数量和品种是否与订货单符合。
2.材的质量保证书是否与钢材上打印的记号符合,每批必须具备生产厂提供的材料证明书,写明1钢材的炉号、钢号、化学成分和机械性能等。可根据国标（GB700-88）和（GB/T1591-94）以及本章中的规定，核对钢材的各项指标。钢厂提供的证明书若由材料供应部门保存，钢结构制造单位可抄录存档。
3.核对钢材的规格尺寸.各类钢材外形尺寸的允许偏差,符合国际规定。
4.钢材表面质量检验,不论扁钢、钢板和型钢，表面均不允许有结疤、裂纹、折叠和分层等缺陷。有上述缺陷者应另行堆放，以便研究处理。
钢材表面的锈蚀深度，不得超过其厚度负偏差值的1/2
②钢材的堆放
钢材堆放要减少钢材的变形和锈蚀，节约用地，也要使钢材提取方便。
露天堆放时，堆放场地要平整，并高于周围地面，四周有排水沟，雪后易于清扫。堆放时尽量使钢材截面的背面向上或向外，以免积雪、积水。
堆放在有顶棚的仓库内时，可直接堆放在地坪上（下垫楞木），对小钢材亦可堆放在架子上，堆与堆之间应留出走道。
堆放时每隔5∽6层放置楞木，其间距以不引起钢材明显的弯曲变形为宜，楞木要上下对齐，在同一垂直平面内。
为增加堆放钢材的稳定性，可使钢材互相勾连，或采取其他措施。这样，钢材的堆放高度可达到所堆宽度的两倍；否则，钢材堆放在高度不应大于其宽度。一堆内上下相邻的钢材须前后错开，以便在其端部固定标牌和编号，标牌应表明钢材的规格、钢号、数量和材质验收证明书号，并在钢材端部根据其钢号涂以不同颜色的油漆。
钢材的标牌应定期检查，选用钢材时，要顺序寻找，不准乱翻，角钢、槽钢、钢板、扁钢和工字钢等的堆放可按所规定的方法。
考虑材料堆放时便于搬运，要在料堆间留有一定宽度的通道以便运输。
钢制门安装施工工艺
1.施工工艺流程
弹线 角铁固定 门框安装 门框灌浆 门扇安装 小五金安装 调整清理
2.施工要点
（1）弹线。
根据门的尺寸高度，安装位置和开启方向，在墙上地面上划出门框的位置线，门框安装标高，以原50cm线为依据，划好门框安装位置线。
（2）角铁固定。
根据门框内加固钢板的位置，在相应的门柱位置处安装角铁及波形铁。
（3）门框安装。
将框架精确安装在指定位置，铅直水平，与安装好的角铁焊牢，框架的安装应当使门与框架之间，门与地面之间的间隙均匀，并在门安装的误差允许范围内，框架锚栓的固定方法应当符合防火有关规范及设计要求。
（4）门的安装要把空心金属门准确地安在相应的框架内，并要保持以下规定的间隙：门侧及门顶2.4～2.5mm，无门槛捕获地毯处的间隙为6～9mm，在带有切除面的门，其间隙按说明进行，但不超过13mm。
（5）小五金安装。
安置上部的对接活页时，其项边要在框边以下125mm处，而下部的活页落在完工地面以上250mm处，而中间部位的活页则处在上下活页中间的等距离处。如需要加折页的垫片时，其垫片的总厚度不得超过1.5mm，垫片要求是金属的，并要延伸到榫孔的全高度处。
（6）调整及清理。
服务柜台施工工艺
1、按施工图纸及现场尺寸放线，确定柜台的准确地点。
2、红砖砌筑服务柜台基础，预埋木楔，浇制钢筋混凝土台板、立面，预埋钱斗挡板，浇水养护，1：2.5泥砂浆批荡。
3、厚夹板制作操作柜，钉木楔与服务柜台砖基连接，制作键盘托盘及抽屉斗。
4、服务柜台台、立面贴石材，石材台面及踢脚边水磨抛光，拼装石材钱斗，预留防弹玻璃安装位。
5、内部操作柜防火板饰面，安装五金配件。
防弹玻璃施工工艺
材料准备：槽钢、角钢、防弹玻璃、玻璃胶等必须符合《银行营业场所透明防护屏障安装规范》、《安全防范工程技术规范》（GB50348-2004）、《银行营业场所风险等级和防护级别规定》（GA38-2004）的规定。
防弹玻璃施工时注意事项：防弹玻璃如还未过稳定期，性能不稳定，怕碰撞、划伤。所以在施工和材料运输中一定要严加小心。
施工程序：测量放线 上、下部位固定钢件的制安，包括油防锈漆（或玻璃吊件的安装） 下部侧面收口 涂玻璃胶 清洗玻璃。其施工方法如下：
1、测量放线：根据设计图纸尺寸测量放线，测出基层面的标高，玻璃中心轴线及上、下部位，侧边收口不锈钢槽的位置线。
2、预埋铁件下部侧边不锈钢玻璃槽安装：根据设计图纸的尺寸安装下部、侧边不锈钢槽及支架，调平直，然后固定。安装槽内垫底胶带，所有非不锈钢件涂刷防锈漆。
3、玻璃制作：将玻璃按尺寸到专业单位订做，尺寸、品牌、厚度等均要符合要求。通过检验后方可安装。
4、玻璃块安装定位：首先玻璃槽及玻璃块清洁干净，用玻璃安装机或托运吸盘将玻璃块旋转在安装槽内，调平、竖直后用塑料块塞紧固定，同一玻璃墙全部安装调平、竖直才开始注胶。
5、注胶：首先清洁干净上、下部位、侧边不锈钢玻璃槽及玻璃缝注胶处，然后将注胶两侧的玻璃、不锈板面用白色胶带纸粘好，留出注胶缝位置，再用有机溶剂清洗部位注胶处玻璃及不锈钢面，根据设计、国家规定要求注胶，同一缝一次性注完刮平，不停歇。
注：A注胶缝必须干燥时才能注胶，切忌潮湿；
B上、下部不锈钢槽所注的胶为结构性硅胶，玻璃块间夹缝所注的胶为透明玻璃胶；
6、清洁卫生：将安装好的玻璃块用专用的玻璃清洁剂清洗干净。
7、异型玻璃块安装；所有玻璃块及弧形热弯玻璃都在厂家加工好。先清洁干净玻璃底槽，然后垫上胶带片，再把钢化玻璃块放置在玻璃槽内，调直、调平、固定。
8、交付验收：一切安装好后，交付专门机关验收。

银行营业场所风险等级和防护级别的规定
1．范围
本标准对银行营业场所的风险等级及其相应的防护级别作出了规定,是确定银行营业场所风险等级和采取相应防护措施的依据。
本标准适用于新建、改建和扩建的银行、信用社、邮政储蓄营业场所。其他金融机构的营业场所可参照执行。
2．规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容〉或修订版均不适用于本标准;然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB17565防盗安全门通用技术条件
GA/T73机械防盗锁
GA 165防弹复合玻璃
JR/T0003-2000银行金库
3．术语和定义
下列术语和定义适用于本标准。
3.1银行营业场所banking business place
各银行机构办理现金出纳、有价证券业务、会计结算业务的物理区域。包括营业厅(室)、与营业厅(室)相通的库房、通道、办公室及相关设施。
3.2凤险等级level of risk
银行工作人员、现金、有价证券、重要凭证及相关设施等在营业场所环境中可能受到的危害程度。
3.3防护级别classification of protection
为保障银行工作人员、现金、有价证券、重要凭证及相关设施等的安全,银行机构对不同风险等级营业场所采取的相应安全防范措施的程度。
3.4透明防护板transparency bulletproof f1at
以各种满足防护要求的透明板材或其组合构成的、限制尺寸的平板,用以组成防护屏障的透明部分。
3.5业务库commercial vaults
指银行机构为办理日常现金收付业务而设立的现金保管库房。其保管的现金是为保证正常营业的准备金,是银行营运资金的组成部分。它经常处于有收有付的周转状态,属于流通中货币的一部分。
3.6自动柜员机(简称ATM〉Automatic Teller Machine
银行提供给客户用于自行完成存款、取款和转账业务的设备。
3.7自动存款机（简称CDM） Commercial Deposit Machine
银行提供给客户自行完成存款业务的设备
3.8自动存取款机（简称CRS）Commercial reverse System
银行提供给客户自行完成存、取款业务的设备
3.9自助银行 Self service Bank
银行机构设立的电子化无人值守营业场所。由客户使用银行提供的自动柜员机、自动存款机等自动设备，通过计算机、网络通信等信息技术支持，客户可自行完成取款、存款、转账和查询等金融服务。
3.10安全柜员系统（简称STS）Security Teller System
柜员和客户间采用音视频技术和安全传递装置，完成银行业务交易的一套综合安全设施。
3.11数字录像设备（DVR）Digital video record equipment
利用标准接口的数字存储介质，采用数字压缩算法，实现视（音）频信息的数字记录，监视与回放，并可带有系统控制功能的视频设备或视频网络传输与监控的设备。
4．风险等级
4.1 风险等级的划分
营业场所风险等级分为三个级别，由低到高为：三级风险、二级风险、一级风险
4.1.1具备下列条件之一的营业场所定为三级风险单位：
a) 设在乡、镇（村庄）、农牧区、山区或机关、院校、部队、工厂等企事业单位内部的营业场所；
b) 现金出纳柜台不超过2个（含2个）的营业场所；
c) 设有现金保管点，存放现金5万元（含5万元）人民币以下的营业场所。
4.1.2 具备下列条件之一的营业场所定为二级风险单位：
a) 设在县（含县）以上城市、城乡结合部的营业场所；
b) 与业务库相连、库存现金余额不足80万元人民币的营业场所；
c) 现金出纳柜台不超过5个（含5个）的营业场所。
4.1.3 具有下列条件之一的营业场所定为一级风险单位：
a) 与业务库相连、库存现金余额80万元（含80万元）人民币以上的营业场所；
b) 现金出纳柜台6个（含6个）以上的营业场所。
4.1.4 风险部位
a) 离行式ATM、CDM、CRS等
b) 离行式自助银行。
5．防护级别
5.1 防护级别的划分
银行营业场所安全防护的级别分为三级，由低到高为：三级防护、二级防护、一级防护。
5.2 防护级别的确定
5.2.1 防护级别的确定，原则上应与风险等级相对应。即三级风险单位应达到三级防护要求；二级风险单位应达到二级防护要求；一级风险单位应达到一级防护要求。
5.2.2 银行机构也可根据安全防护的需要，结合营业场所的营业规模、现金收付量、周边治安环境、公安机关应急能力等因素对防护级别进行高配，即对风险等级低的营业场所配备高于对应防护级别的防护设施。
5.3三级防护要求
5.3.1 银行营业场所与外界相通的出入口应安装坚固的金属防护门或防盗安全门,防盗安全门应符合GB17565的要求。金属防护门的锁具应符合GA/T73的要求。卷闸要求？
5.3.2银行营业场所二层(含二层)以下窗户应安装金属防护栏等防护设施。防盗网要求？
5.3.3银行营业场所外围有围墙的,应设置防止爬越的障碍物或周界报警装置。
5.3.4现金出纳柜台应采用砖石或钢筋混凝土结构。柜台高度应≥800mm、厚度应≥240mm。
5.3.5现金出纳柜台上方应安装透明防护板,其宽度应≤1800mm,高度应≥1500mm,单块面积不大于4平方米。透明防护板以上未及顶部分应封至顶部或封至离地3500mm处。采用二块透明防护板错位交接时,外层朝下,交接部位长度应≥l00mm,两块透明防护板的间隙应≤20mm。透明防护板不允许开孔,柜台内外需要通话时可加装通话设施。
5.3.6 现金业务柜台的台面应设置300mm(长)×200mm(宽)×150 mm(高,以槽底计算)底部为弧形的收银槽。
5.3.7 现金业务区的出入口应安装防尾随用缓冲式电控联动门。门体上有透明屏障的,应采用透明防护板。安装防弹复合玻璃的,防弹复合玻璃应符合GA165的相关要求。门体上的锁具应符合GA/T73的要求。保险箱库门安全要求？
5.3.8 现金业务区应安装不少于2路独立防区的紧急报警装置。紧急报警装置应能立即向公安110报警服务台报警,同时应启动现场声、光报警装置。紧急报警装置应安装在隐蔽位置,且便于操作和维修。
5.3.9 紧急报警线路上一般不应挂接电话机、传真机或其他通讯设备。如挂接此类设备,系统须具有抢线发送报警信号的功能。
5.3.10 实行安全柜员制的营业场所应安装视频安防监控装置,应能实时监视、记录现金支付交易全过程,回放图像应能清晰显示柜员操作及客户脸部特征。视频安防监控装置还应能够实时监视营业场所内人员的活动情况,回放图像应能清晰辨别进出人员的体貌特征。安防系统记录资料的保存期不应少于30天。
5.3.11现金业务区采用安全柜员系统时,安全柜员系统的视频部分应符合5.3.10的要求。
5.3.12 银行营业场所应设卫生设施,配置自卫器材、消防器材和自动应急照明设备。
5.4二级防护要求
二级防护除应满足5.3的相关要求外,还应满足以下要求：
5.4.1 营业场所与外界相通的出入口应安装视频安防监控装置,能够监视营业场所大门外人员往来情况及出人营业场所人员情况。回放图像应能清晰分辨出入人员的体貌特征。
5.4.2运钞交接区应安装视频安防监控装置,对运钞交接全过程进行实时监视、记录,回放图像应能清晰显示整个区域内人员的活动情况。
5.4.3 现金业务区应安装视频安防监控装置,应能实时监视、记录现金支付交易全过程,回放图像应能清晰显示柜员操作及
