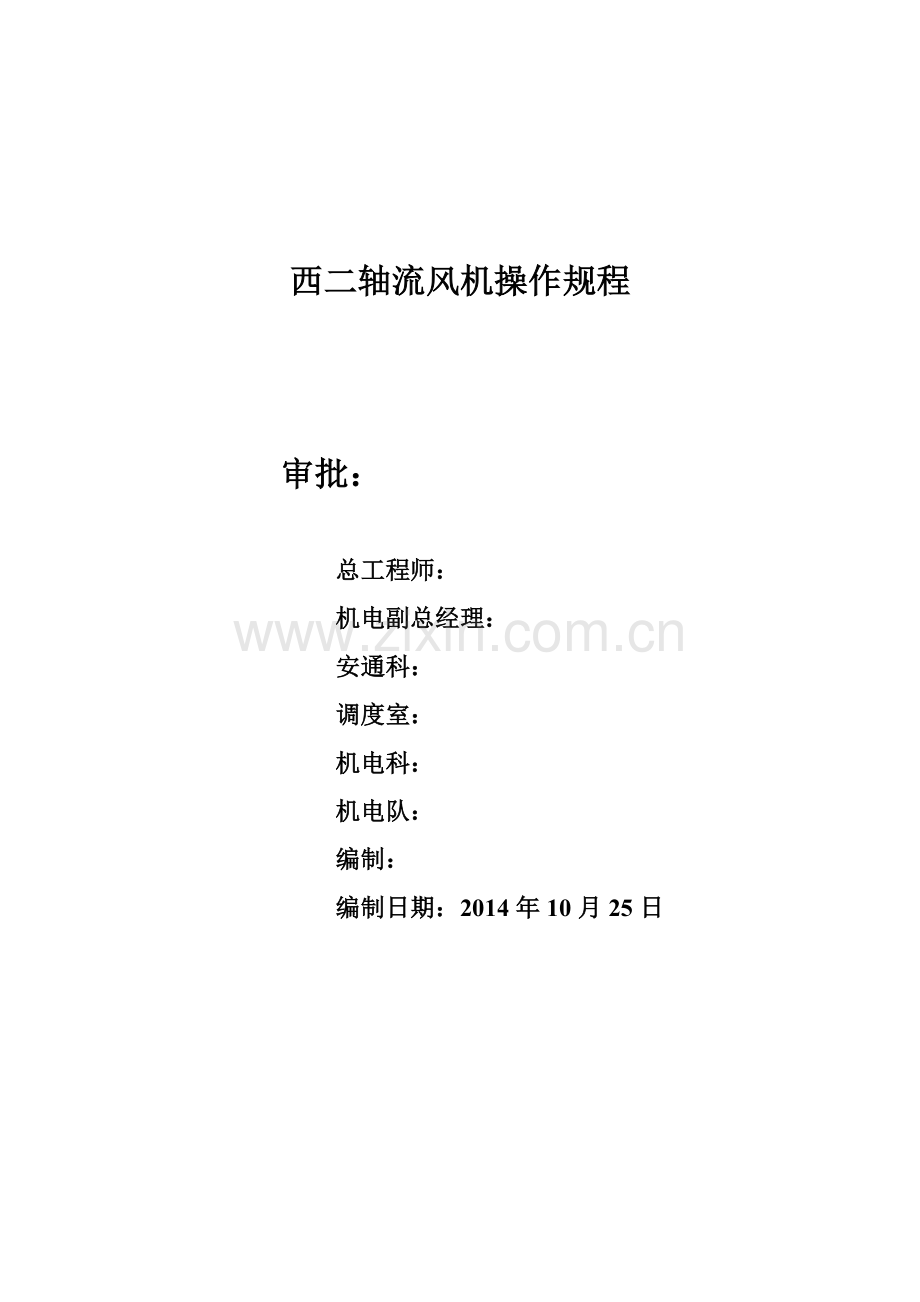

西二轴流风机操作规程.doc

西二轴流风机操作规程

审批：

总工程师：
机电副总经理：
安通科：
调度室：
机电科：
机电队：
编制：
编制日期：2014年10月25日

西二轴流风机操作规程

一、 一般规定
1. 未经专门培训并经考试合格，未持合格证人员不得操作主扇风机设备。
2. 主扇风机司机必须熟记主扇风机操作规程，遵章作业。
3. 主扇风机在运行期间，加强巡回检查，做好本班的各种记录。
4. 未经培训的人员严禁检修通风机设备。
5. 严格执行交接班制度。
6. 严格遵守劳动纪律。
二、操作程序
（一）.启动前的准备工作：
1. 仔细检查风机各紧固件有无松动,如有松动及时紧固。
2. 检查风门、风道有无漏风现象,如有应及时封闭。
3. .风机各注油位置注油。
4.检查风机供电回路，一路使用时，另一路必须将隔离开关、断路器断开。
5.检查配电装置是否完好,运行是否正常。
6. 检查压差计、电流表、电压表、轴承温度等检测仪表是否完好,电源电压是否在规定范围内。
7检查风流通道中是否有杂物,风叶有无堵卡现象 。
8.合上1#进线电源柜隔离刀闸，分闸指示灯亮、按下合闸按钮，DW15-630断路器接通，母线有电，再分别合上400A、100A塑壳断路器；
8.合上联络柜隔离刀闸，分闸指示灯亮、按下合闸按钮，DW15-630断路器接通，2#进线柜母线也得电，合上400A塑壳断路器；
9.打开一级风机启动柜前门，合上250A塑壳断路器，将换向刀闸向上合上，使风机处于正常通风状况，然后将前门关闭，拨动电源电压指示开关查看电压是否正常，将前面板上的“自动/手动”转换开关拨至“自动”，将“轴温显示/报警”转换开关拨至“轴温显示”位置.
10.打开二级风机启动柜前门，合上400A塑壳断路器，将换向刀闸向上合上，使风机处于正常通风状况，然后将前门关闭，拨动电源电压指示开关查看电压是否正常，将前面板上的“自动/手动”转换开关拨至“自动”，将“轴温显示/报警”转换开关拨至“轴温显示”位置.以上确认无问题后，开始启动风机。
（二）风机正常启动运转
1 、风机的启动
（1）、关闭离心风机，关闭立风门、平风门、扩散器风门；
（2）、提起轴流风机立风门，提起时必须点动一次，确定无任何异常现象后，将风门提升至距水泥风道顶面2.7米高度标志位置；
（3）、立风门提到位置后，将风门绞车控制开关手把打到零位并闭锁；
（4）按下一级风机启动按钮，风机启动，经过延时后风机在全压状况下运行。
（5）.观察启动柜上电压表、电流表、轴温变化情况，电流稳定在140A以下为正常，电流平稳后，方可启动二级风机，
正常后风机启动程序完成。
2、风机的运转：
(1). 风机在运转中， 要注意观察轴承温度,轴承温度不得超过规定要求。（电机前后轴承温度不能超过90度， 电机温度不能超过135度）。
(2). 注意电流、电压及压差计指示是否正常。
(3). 注意各部声音是否正常，有无异味，有无异常振动。
(4). 风机运行中，每一小时应巡回检查一遍，并记在记录本上。
(5). 当压差计的读数有较大变化时，应及时向机电队办公室和矿调度室汇报。
3、风机的停止操作
①按下一级风机的停止按钮，风机失电停止运转；
②按下二级风机的停止按钮，风机失电停止运转；
③分别拉掉1#、2#进线柜内给1#、2#控制柜供电的400A 塑料壳断路器。
4、紧急停机操作
①同时按下一级、二级风机启动柜的停止按钮，风机停止运转；
②按下1#进线电源柜分闸按钮，DW15-630断路器断开，再拉断隔离刀闸。
三、 反风启动操作
需要反风时，通风机司机必须得到矿总工程师下达反风命令后，才能进行反风操作
1、风机的启动
①打开一级、二级风机启动柜前门，将换相刀闸向下合上，使风机处于翻转状态，关闭柜门；
②合上1#进线电源柜隔离刀闸，分闸指示灯亮、按下合闸按钮，DW15-630断路器接通，合上联络柜刀闸及断路器；
③按下一级风机控制柜启动按钮一级风机启动，经过延时后风机进入反风状态下运行；
④观察启动柜上电压表、电流表变化情况，电流稳定后再操作二级风机控制柜；
⑤按下二级风机控制柜启动按钮二级风机启动，经过延时后风机进入反风状态下运行，并观察启动柜上电压表、电流表变化情况，直至电流稳定。至此，风机启动程序完成。
2、反风停机操作
①按下一级风机控制柜停止按钮一级风机停机；
②按下二级风机控制柜停止按钮二级风机停机；
四、1#、2#电源进线回路倒闸操作
由于1#风机接在1#电源进线柜400A塑壳断路器上，2#风机接在2#电源进线柜400A塑壳断路器上，因此，联络柜始终处于投运状态。启动1#、2#风机时采用一个回路供电，一个回路备用，实现一个回路带两台风机的运行模式，具体操作如下；
1、如果使用1#电源进线柜，则将2#电源进线柜的隔离刀闸拉开、DW15-630空气断路器处于分闸状态；
2、将联络柜的隔离刀闸合上、按下合闸按钮，DW15-630空气断路器合闸；
3、合上1#进线电源柜隔离刀闸，按下合闸按钮，DW15-630空气断路器合闸，此时，1#进线电源柜通过联络柜同时向一级、二级风机供电；
4、如果使用2#电源进线柜，则按下1#进线电源柜分闸按钮，DW15-630空气断路器分闸，同时将1#电源进线柜的隔离刀闸拉开；
5、合上2#进线电源柜隔离刀闸，按下合闸按钮，DW15-630空气断路器合闸，此时，2#进线电源柜通过联络柜母线同时向一级、二级风机供电；
6、正常情况下，联络柜的的隔离刀闸、DW15-630断路器应处于合闸状态。
五、故障状态下的操作
1、如遇进线出现故障，则按照1#、2#进线回路倒闸操作的程序进行倒闸操作
2、如果遇到一台风机出现故障，需要立即判明是一级风机或二级风机，立即按下该机控制柜的停止按钮将故障机停运，并将该控制柜内的250A塑壳断路器拉开，同时将进线柜内的400A塑壳断路器拉断，并立即向调度室和值班领导汇报。
3、一台风机停机后，另一台风机可以继续单机运行
六、.注意事项：
1. 为了避免电动机在启动过程中过热，电动机在冷状态下允许连续启动2次，2次启动之间相隔不应小于5分钟，在热状态下，只允许启动1次。如果还需要启动应等待电动机适当冷却后方可启动。
2. 主扇风机反风或停止，必须在矿总工程师指挥下进行。
3. 反风操作必须准确迅速，在10分钟内改变巷道中风流方向。
4. 反风操作完毕，要及时恢复主扇风机正常运行，必须是在矿总工程师的指挥下进行。
5. 运转主扇风机发生故障时，备用主扇风机（离心式）必须在10分钟内启动运转起来。
6. 如果DW15-630断路器电动合闸装置出现故障，可用手动合闸装置
