箍筋的计算方法.doc

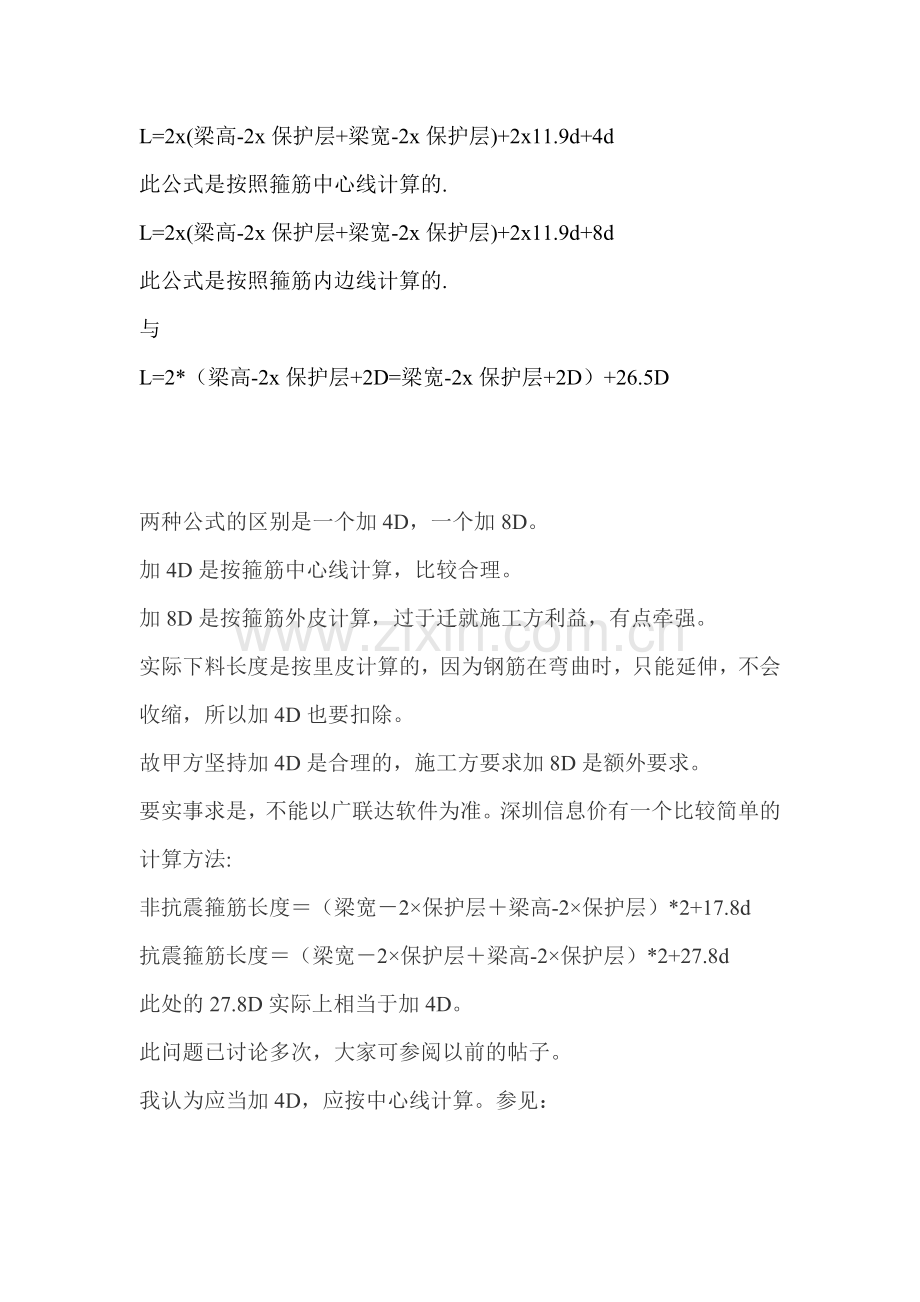

L=2x(梁高-2x保护层+梁宽-2x保护层)+2x11.9d+4d
此公式是按照箍筋中心线计算的.
L=2x(梁高-2x保护层+梁宽-2x保护层)+2x11.9d+8d
此公式是按照箍筋内边线计算的.
与
L=2*（梁高-2x保护层+2D=梁宽-2x保护层+2D）+26.5D

两种公式的区别是一个加4D，一个加8D。
加4D是按箍筋中心线计算，比较合理。
加8D是按箍筋外皮计算，过于迁就施工方利益，有点牵强。
实际下料长度是按里皮计算的，因为钢筋在弯曲时，只能延伸，不会收缩，所以加4D也要扣除。
故甲方坚持加4D是合理的，施工方要求加8D是额外要求。
要实事求是，不能以广联达软件为准。深圳信息价有一个比较简单的计算方法:
非抗震箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2+17.8d
抗震箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2+27.8d
此处的27.8D实际上相当于加4D。
此问题已讨论多次，大家可参阅以前的帖子。
我认为应当加4D，应按中心线计算。参见：

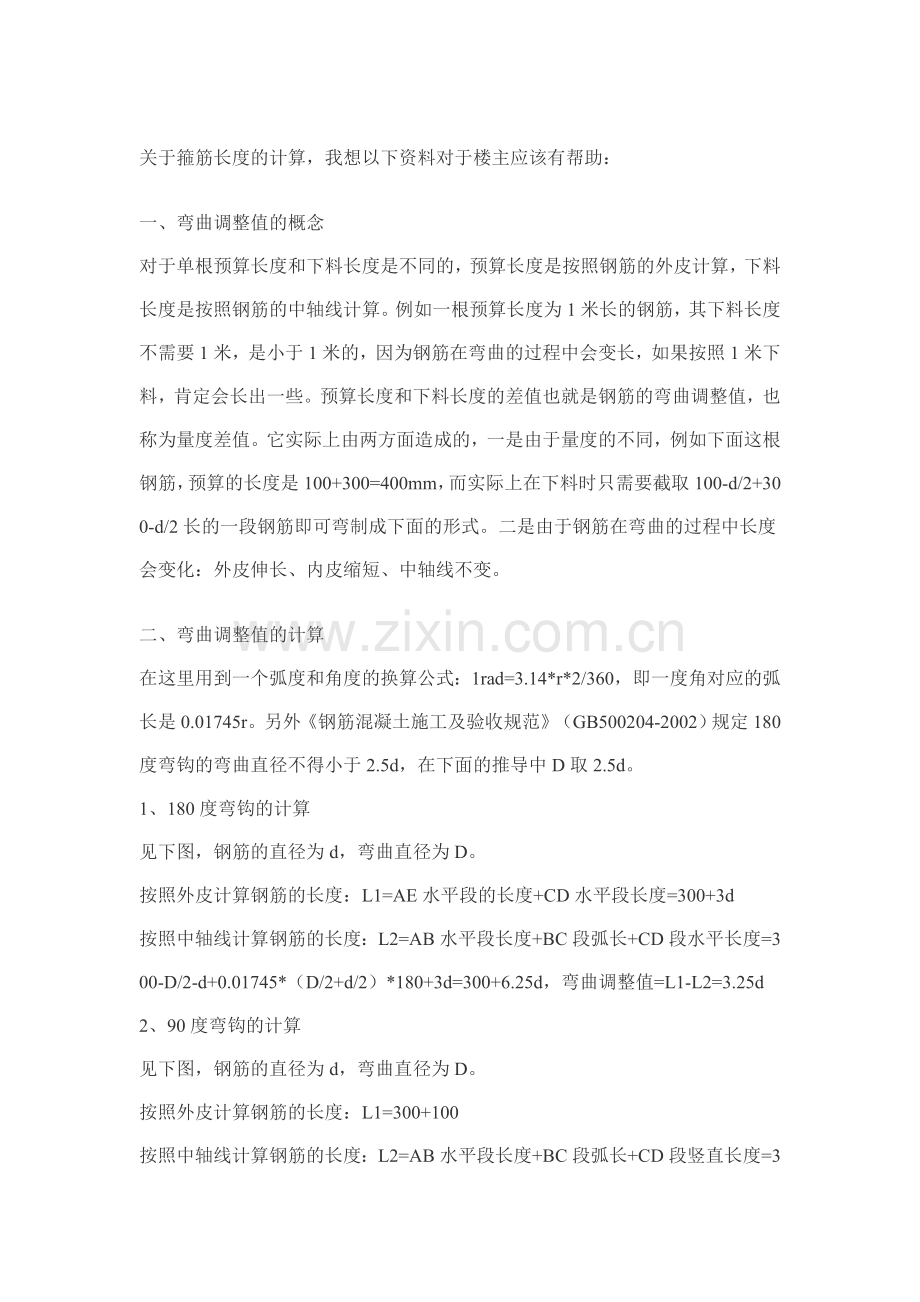

关于箍筋长度的计算，我想以下资料对于楼主应该有帮助：
一、弯曲调整值的概念
对于单根预算长度和下料长度是不同的，预算长度是按照钢筋的外皮计算，下料长度是按照钢筋的中轴线计算。例如一根预算长度为1米长的钢筋，其下料长度不需要1米，是小于1米的，因为钢筋在弯曲的过程中会变长，如果按照1米下料，肯定会长出一些。预算长度和下料长度的差值也就是钢筋的弯曲调整值，也称为量度差值。它实际上由两方面造成的，一是由于量度的不同，例如下面这根钢筋，预算的长度是100+300=400mm，而实际上在下料时只需要截取100-d/2+300-d/2长的一段钢筋即可弯制成下面的形式。二是由于钢筋在弯曲的过程中长度会变化：外皮伸长、内皮缩短、中轴线不变。
二、弯曲调整值的计算
在这里用到一个弧度和角度的换算公式：1rad=3.14*r*2/360，即一度角对应的弧长是0.01745r。另外《钢筋混凝土施工及验收规范》（GB500204-2002）规定180度弯钩的弯曲直径不得小于2.5d，在下面的推导中D取2.5d。
1、180度弯钩的计算
见下图，钢筋的直径为d，弯曲直径为D。
按照外皮计算钢筋的长度：L1=AE水平段的长度+CD水平段长度=300+3d
按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段水平长度=300-D/2-d+0.01745*（D/2+d/2）*180+3d=300+6.25d，弯曲调整值=L1-L2=3.25d
2、90度弯钩的计算
见下图，钢筋的直径为d，弯曲直径为D。
按照外皮计算钢筋的长度：L1=300+100
按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段竖直长度=300-D/2-d+0.01745*（D/2+d/2）*90+100-D/2-d=300+100-1.75d，弯曲调整值=L1-L2=1.75d
3、135度弯钩的计算
见下图，钢筋的直径为d，弯曲直径为D。
按照外皮计算钢筋的长度：L1=300+10d
按照中轴线计算钢筋的长度：L2=AB水平段长度+BD段弧长+DE段长度=300-D/2-d+0.01745*（D/2+d/2）*135+10d=300+10d+1.9d，弯曲调整值=L1-L2=1.9d
三、弯钩长度的计算
1、计算弯钩时的原则是无论下料长度还是预算长度都按照中轴线计算。可以想一下，我们做预算时直钢筋180度弯钩时取的长度是6.25d，历来我们都是这么做的，没有人问为什么，而实际上6.25d取的钢筋的中轴线长度。其实箍筋、拉筋末端135弯钩的长度计算也是一个道理，规范规定的长度是10d，而我们计算时取11.9d，同样也是遵循上面的原则。
2、需要指出的是，无论箍筋弯钩还是拉筋弯钩，弯折角度都是135度，这在03G101-1第35页有明确的说明。因此如果在计算拉筋弯钩长度时取12.5d是错误的。
四、弯曲调整值的应用
1、尽管我们对这个名词可能不了解，但实际上我们在不知不觉中就在应用它。例如上面所说的180度的弯钩平直段长度本来是3d，而计算时取6.25d;135度弯钩平直段长度是10d，而计算时取11.9d。
2、当我们知道了90度弯钩的弯曲调整值以后就可以根据预算长度计算下料长度了：
如下图：梁截面尺寸a=300、b=500
计算箍筋的预算长度（按外皮计算）：
L1=(a-25*2+b-25*2)*2+(2*11.9+8)d
这里对于8d是否有疑问，实际上这涉及到保护层的概念。钢筋的保护层指的是主筋外皮到构件外边缘的尺寸，而我们要计算箍筋的外皮长度，因此，上式中每“-25”就多减了一个箍筋的直径，因此在后面要加上8d。
计算箍筋的下料长度（按中轴线计算）：
L2=(a-25*2+b-25*2)*2+(2*11.9+8)d-3*1.75d
这里就利用了90度弯钩的弯曲调整值，箍筋有三个90度弯钩，应该减去“3*1.75d”。在施工中有个计算箍筋长度的公式是“2A+2B+26.5d”就是这样推导出来的，当然，这里A、B都是指箍筋的内皮长度。
