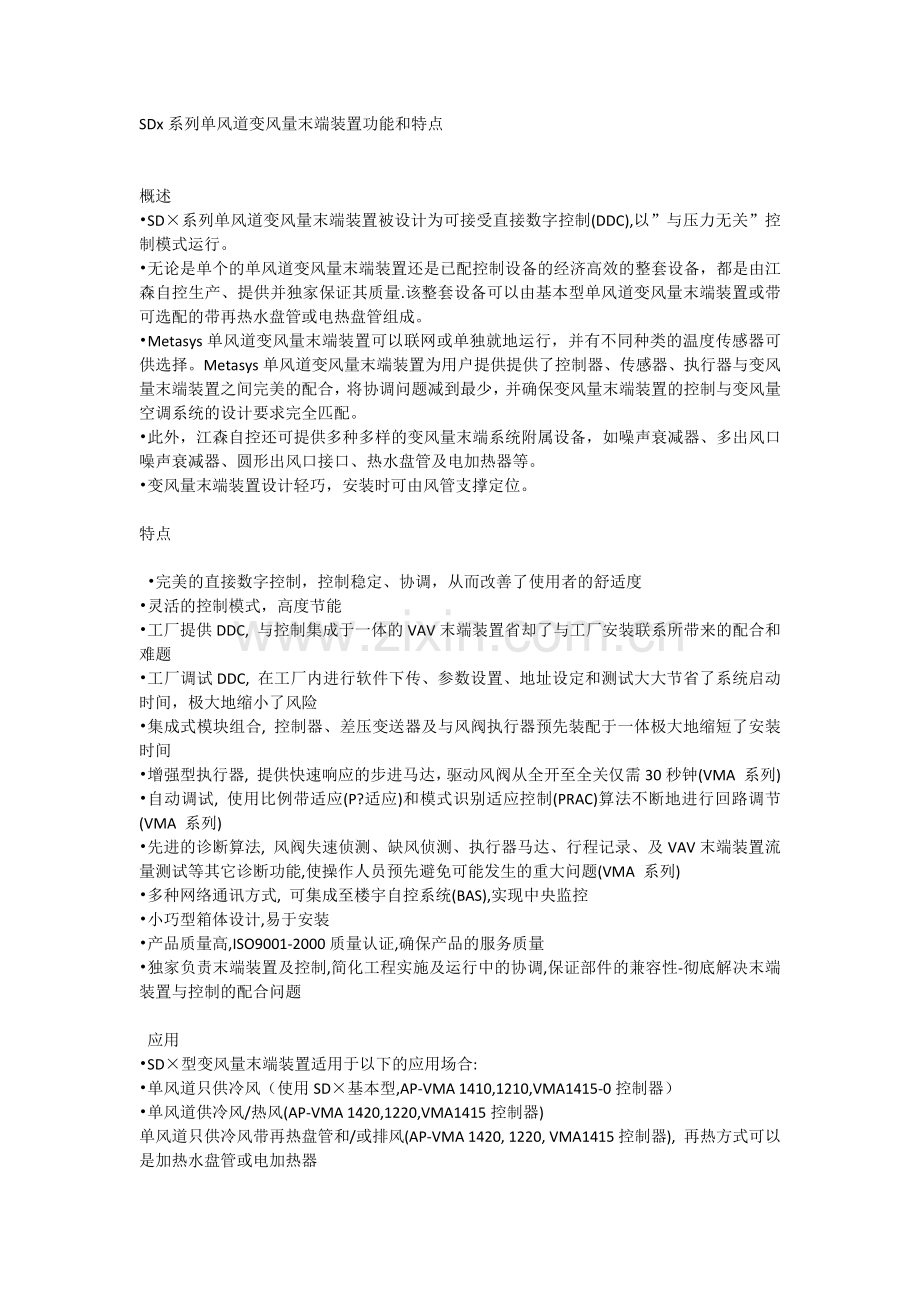

SDx系列单风道变风量末端装置功能和特点

概述
•SD×系列单风道变风量末端装置被设计为可接受直接数字控制(DDC),以”与压力无关”控制模式运行。
•无论是单个的单风道变风量末端装置还是已配控制设备的经济高效的整套设备，都是由江森自控生产、提供并独家保证其质量.该整套设备可以由基本型单风道变风量末端装置或带可选配的带再热水盘管或电热盘管组成。
•Metasys单风道变风量末端装置可以联网或单独就地运行，并有不同种类的温度传感器可供选择。Metasys单风道变风量末端装置为用户提供提供了控制器、传感器、执行器与变风量末端装置之间完美的配合，将协调问题减到最少，并确保变风量末端装置的控制与变风量空调系统的设计要求完全匹配。
•此外，江森自控还可提供多种多样的变风量末端系统附属设备，如噪声衰减器、多出风口噪声衰减器、圆形出风口接口、热水盘管及电加热器等。
•变风量末端装置设计轻巧，安装时可由风管支撑定位。

特点

•完美的直接数字控制，控制稳定、协调，从而改善了使用者的舒适度
•灵活的控制模式，高度节能
•工厂提供DDC, 与控制集成于一体的VAV末端装置省却了与工厂安装联系所带来的配合和难题
•工厂调试DDC, 在工厂内进行软件下传、参数设置、地址设定和测试大大节省了系统启动时间，极大地缩小了风险
•集成式模块组合, 控制器、差压变送器及与风阀执行器预先装配于一体极大地缩短了安装时间
•增强型执行器, 提供快速响应的步进马达，驱动风阀从全开至全关仅需30秒钟(VMA 系列)
•自动调试, 使用比例带适应(P?适应)和模式识别适应控制(PRAC)算法不断地进行回路调节(VMA 系列)
•先进的诊断算法, 风阀失速侦测、缺风侦测、执行器马达、行程记录、及VAV末端装置流量测试等其它诊断功能,使操作人员预先避免可能发生的重大问题(VMA 系列)
•多种网络通讯方式, 可集成至楼宇自控系统(BAS),实现中央监控
•小巧型箱体设计,易于安装
•产品质量高,ISO9001-2000质量认证,确保产品的服务质量
•独家负责末端装置及控制,简化工程实施及运行中的协调,保证部件的兼容性-彻底解决末端装置与控制的配合问题

应用
•SD×型变风量末端装置适用于以下的应用场合:
•单风道只供冷风（使用SD×基本型,AP-VMA 1410,1210,VMA1415-0控制器）
•单风道供冷风/热风(AP-VMA 1420,1220,VMA1415控制器)
单风道只供冷风带再热盘管和/或排风(AP-VMA 1420, 1220, VMA1415控制器), 再热方式可以是加热水盘管或电加热器

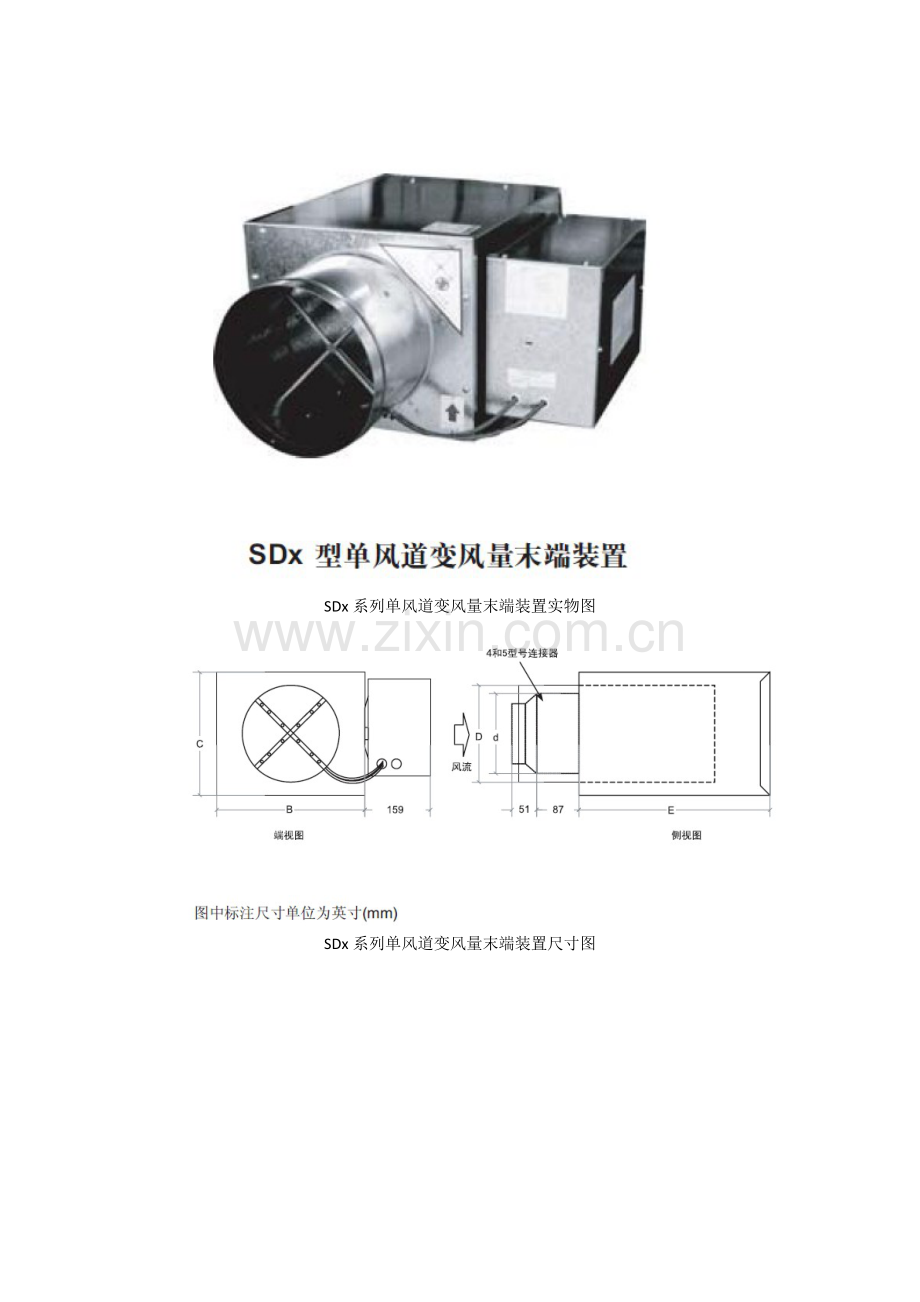

SDx系列单风道变风量末端装置实物图

SDx系列单风道变风量末端装置尺寸图

SDx系列单风道变风量末端装置尺寸表

SDx系列单风道变风量末端装置附件1

SDx系列单风道变风量末端装置附件2

SDx系列单风道变风量末端装置代码表附件3
