西风井低压双电源改造

一、 背景
西风井电控室中两个辅助柜用一个不间断电源自动切换柜，如图一所示，在工作过程中，低压电源自动切换柜只有一趟回路给PLC柜、监控柜、1#、2#辅助柜供电，而且是给它门同时供电，但1#、2#辅助柜从属1#、2#风机，在正常工作过程中1#、2#辅助柜一个工作，一个备用。任何一个辅助柜不工作，对应的风机将不能正常工作，因此，在风机切换完毕后，应对不工作风机的辅助柜做检修，检修完毕后做为备用。在检修过程中必须对不工作的辅助柜停电，若想停备用辅助柜，由于自动切换柜自身限制，必须停自动切换柜才能停备用辅助柜，但停自动切换柜后导致两个辅助柜都不能工作，以至于两台风机都不能工作，因此就给辅助柜的检修带来困难。
二、解决方法
如图二所示，增加一台低压电源切换柜，分别从两个200KVA的变压器的负方各取一趟电给低压电源切换柜做电源。通过低压电源切换柜内的五个开关进行操作，使1#、2#两个辅助柜实现双电源供电，而且检修时互不干扰。
三、工作原理
如图二所示，若以1#辅助柜工作，2#辅助柜检修备用为例，进行说明。

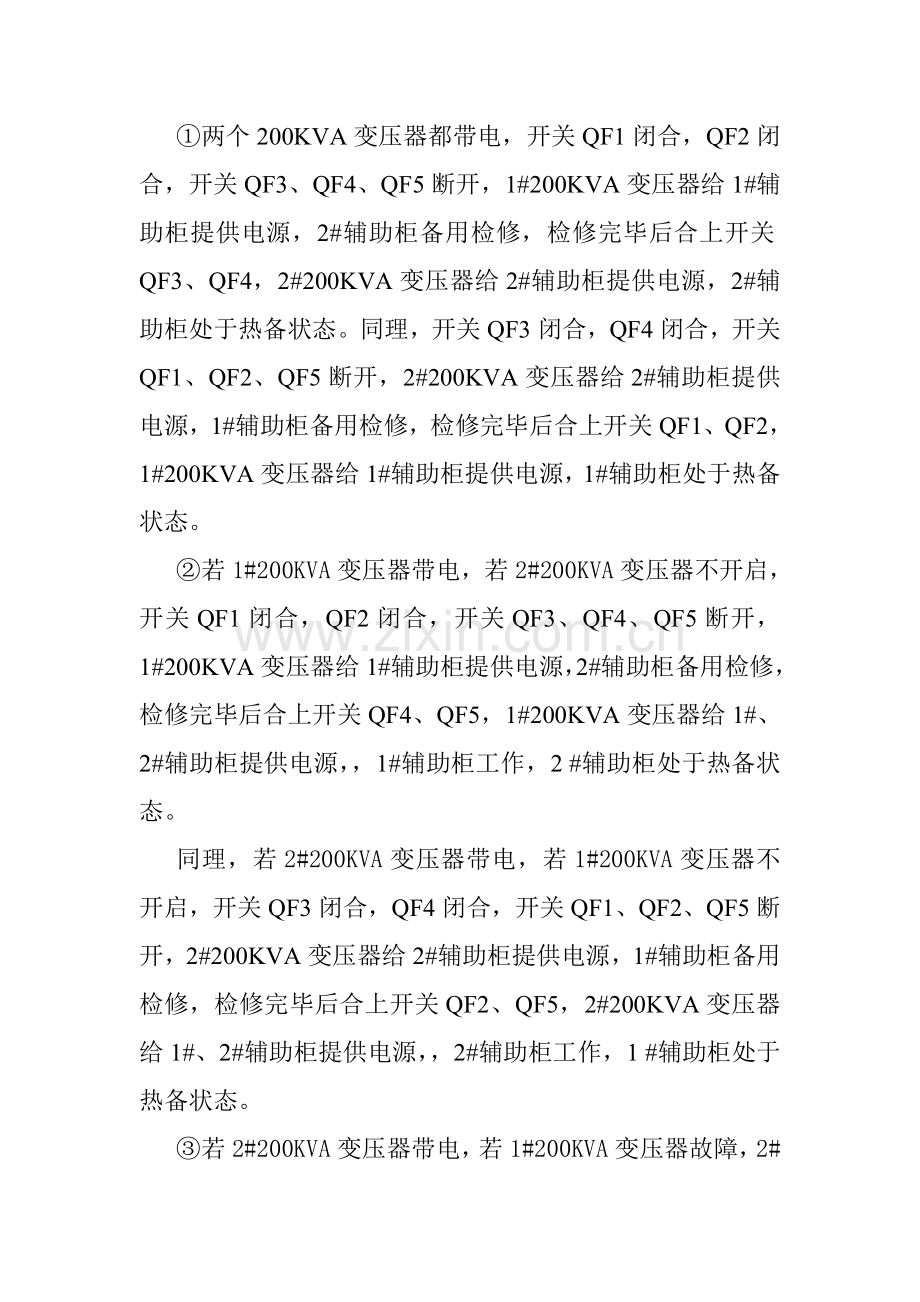

①两个200KVA变压器都带电，开关QF1闭合，QF2闭合，开关QF3、QF4、QF5断开，1#200KVA变压器给1#辅助柜提供电源，2#辅助柜备用检修，检修完毕后合上开关QF3、QF4，2#200KVA变压器给2#辅助柜提供电源，2#辅助柜处于热备状态。同理，开关QF3闭合，QF4闭合，开关QF1、QF2、QF5断开，2#200KVA变压器给2#辅助柜提供电源，1#辅助柜备用检修，检修完毕后合上开关QF1、QF2，1#200KVA变压器给1#辅助柜提供电源，1#辅助柜处于热备状态。
②若1#200KVA变压器带电，若2#200KVA变压器不开启，开关QF1闭合，QF2闭合，开关QF3、QF4、QF5断开，1#200KVA变压器给1#辅助柜提供电源，2#辅助柜备用检修，检修完毕后合上开关QF4、QF5，1#200KVA变压器给1#、2#辅助柜提供电源，，1#辅助柜工作，2 #辅助柜处于热备状态。
同理，若2#200KVA变压器带电，若1#200KVA变压器不开启，开关QF3闭合，QF4闭合，开关QF1、QF2、QF5断开，2#200KVA变压器给2#辅助柜提供电源，1#辅助柜备用检修，检修完毕后合上开关QF2、QF5，2#200KVA变压器给1#、2#辅助柜提供电源，，2#辅助柜工作，1 #辅助柜处于热备状态。
③若2#200KVA变压器带电，若1#200KVA变压器故障，2#辅助柜故障，开关QF3、QF5、QF2闭合，开关QF1、QF4断开，2#200KVA变压器给1#辅助柜提供电源，2#辅助柜、1#200KVA变压器检修。
同理，若1#200KVA变压器带电，若2#200KVA变压器故障，1#辅助柜故障，开关QF1、QF5、QF4闭合，开关QF2、QF3断开，1#200KVA变压器给2#辅助柜提供电源，1#辅助柜、2#200KVA变压器检修。

附图一：

图 一

附图二：

图 二
