重心体积、包围盒大小、模型大小的测量方法.doc

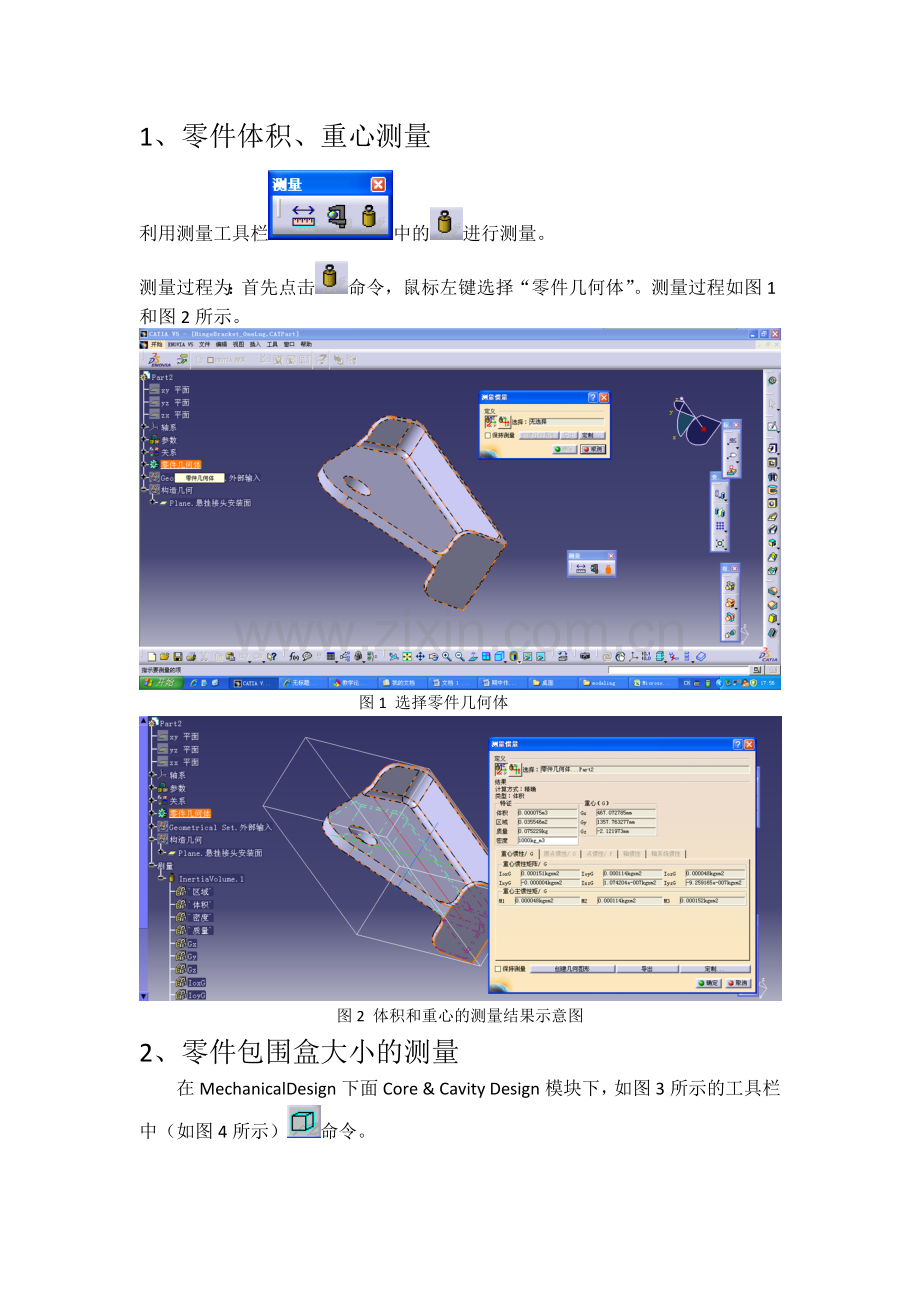

1、零件体积、重心测量
利用测量工具栏中的进行测量。
测量过程为：首先点击命令，鼠标左键选择“零件几何体”。测量过程如图1和图2所示。

图1 选择零件几何体

图2 体积和重心的测量结果示意图
2、零件包围盒大小的测量
在MechanicalDesign下面Core & Cavity Design模块下，如图3所示的工具栏中（如图4所示）命令。

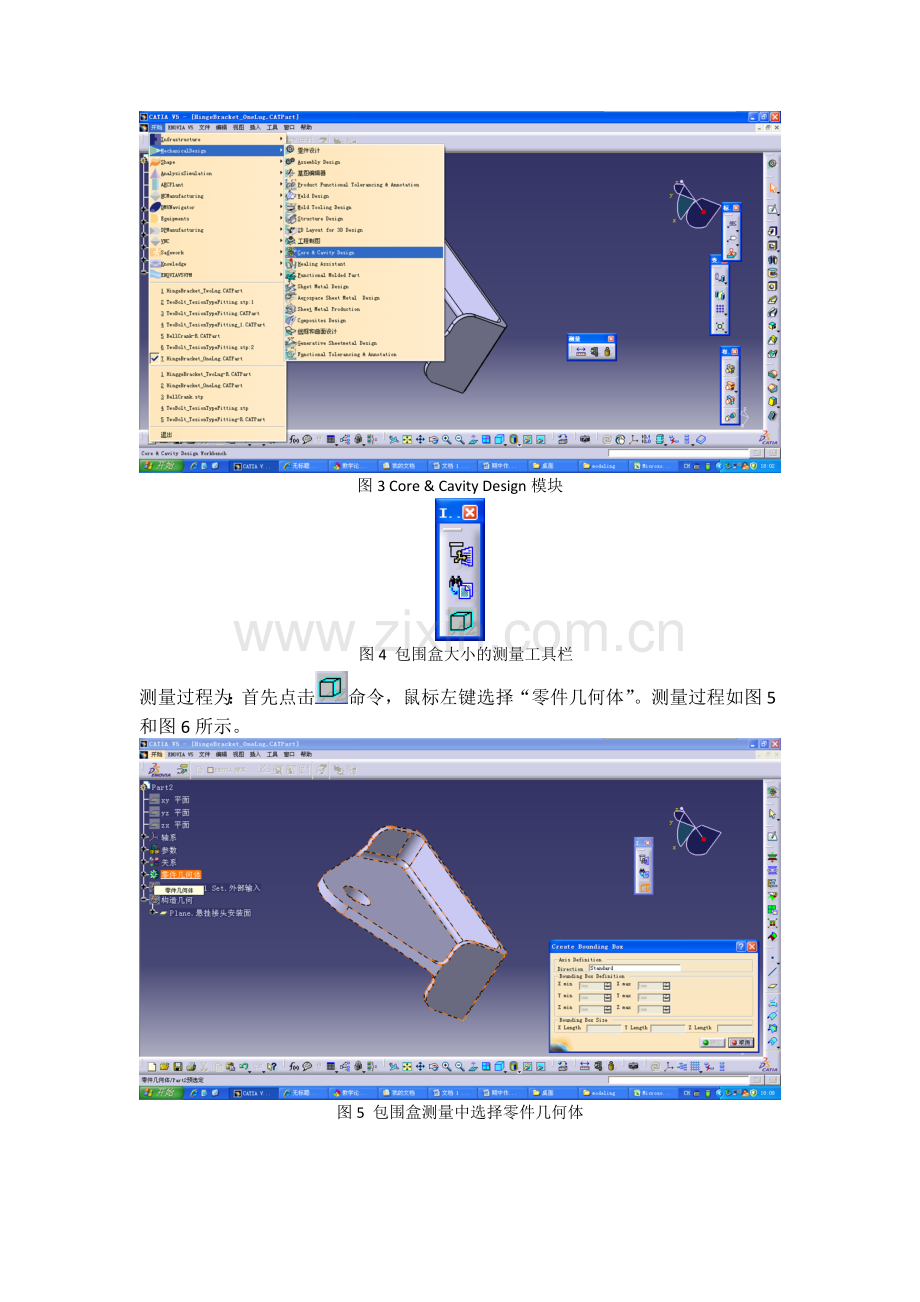

图3 Core & Cavity Design模块

图4 包围盒大小的测量工具栏
测量过程为：首先点击命令，鼠标左键选择“零件几何体”。测量过程如图5和图6所示。

图5 包围盒测量中选择零件几何体

图6 包围盒大小测量结果示意图
3、模型大小的测量
在Windows操作系统的文件夹中找到保存的CATIA文件，鼠标左键点击需要测量的文件，然后点击鼠标右键，如图7所示，然后下拉菜单中选择“属性”，如图8所示。

图7 在文件夹中选择CATIA文件

图8 文件的属性对话框
在图8中，模型的大小是指。
