东河特大桥绿色施工实施规划方案修改稿.doc

新建九景衢铁路东河特大桥
绿色施工实施规划方案
一、工程概况
1.1参建单位
施工单位名称:中铁十七局集团有限公司
建设单位名称:九景衢铁路江西有限责任公司
设计单位名称:中铁第四勘察设计院集团有限公司
监理单位名称：中铁四院（湖北）工程监理咨询有限公司
1.2工程概况
东河特大桥位于江西省东北部上饶市鄱阳县田畈街镇田畈街村，桥梁中心里程为DK75+730.678，起止里程为DK72+638.05～DK78+823.305。整体桥跨布置为4-32m简支梁+1-24m简支梁+20-32m简支梁+3-24m简支梁+29-32m简支梁+2-24m简支梁+9-32m简支梁+1-24m简支梁+55-32m简支梁+2-24m简支梁+37-32m简支梁+（32+40+32)m连续梁+2-24m简支梁+13-32m简支梁+（40+56+40)m连续梁+6-32m简支梁，桥长6185.36m。

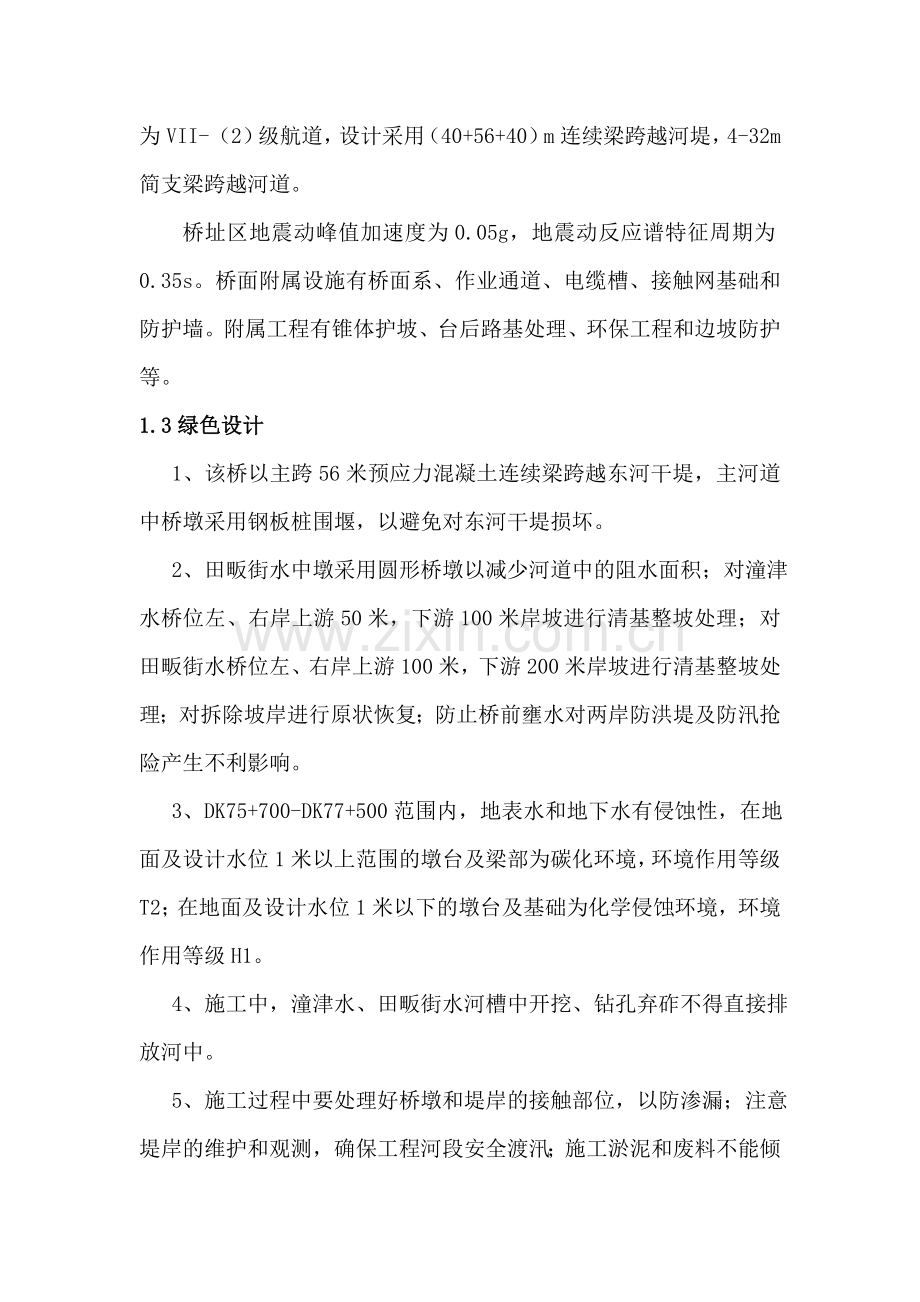

该桥多次跨越水沟、土路以及跨越东河，途经地多为农田。在DK77+773.1～DK77+970处跨越潼津水及河堤，与线路交角为88°，潼津水为VII-（2）级航道，设计采用4-32m简支梁+（32+40+32）m连续梁跨越；在DK78+088.4～DK78+203.6处跨越潼津水，与线路交角为88°，设计采用4-32m简支梁跨越；在DK78+538.4～DK78+739.3处跨越田畈街水左河堤，与线路交角为145°，田畈街水为VII-（2）级航道，设计采用（40+56+40）m连续梁跨越河堤，4-32m简支梁跨越河道。
桥址区地震动峰值加速度为0.05g，地震动反应谱特征周期为0.35s。桥面附属设施有桥面系、作业通道、电缆槽、接触网基础和防护墙。附属工程有锥体护坡、台后路基处理、环保工程和边坡防护等。
1.3绿色设计
1、该桥以主跨56米预应力混凝土连续梁跨越东河干堤，主河道中桥墩采用钢板桩围堰，以避免对东河干堤损坏。
2、田畈街水中墩采用圆形桥墩以减少河道中的阻水面积；对潼津水桥位左、右岸上游50米，下游100米岸坡进行清基整坡处理；对田畈街水桥位左、右岸上游100米，下游200米岸坡进行清基整坡处理；对拆除坡岸进行原状恢复；防止桥前壅水对两岸防洪堤及防汛抢险产生不利影响。
3、DK75+700-DK77+500范围内，地表水和地下水有侵蚀性，在地面及设计水位1米以上范围的墩台及梁部为碳化环境，环境作用等级T2；在地面及设计水位1米以下的墩台及基础为化学侵蚀环境，环境作用等级H1。
4、施工中，潼津水、田畈街水河槽中开挖、钻孔弃砟不得直接排放河中。
5、施工过程中要处理好桥墩和堤岸的接触部位，以防渗漏；注意堤岸的维护和观测，确保工程河段安全渡汛；施工淤泥和废料不能倾倒在河床内，完工后对开挖过的河床床面、堤坡及堤脚等要进行恢复，并对工程附近水域进行河床清理。
6、由于160、164、165、172、183号墩贴着河堤边，桥墩承台埋置较深，施工时势必要开挖河堤，因此，在开挖河堤前，首先要做好临时堤防防护工程，临时堤防防护工程要尽可能少侵占水域，并采取施工防护措施。
7、河道上下游100米严禁挖砂取石及抽取地下水。
8、工程施工期的废弃物、堆放物、工人生活排放水等可能会对河水造成污染，应对之进行有效管理，尽量减少对河水的污染破坏。
1.4工期目标
施工准备2014.5.11～2014.7.1；
水中桩围堰2014-7-1～2014-8-29；
钻孔桩施工2014-8-30～2015-8-25；
承台施工2014-10-16～2015-11-25；
墩台身施工2015-1-27～2016-6-10；
现浇连续梁2015-9-26～2016-5-15
二、施工准备
2.1三通一平
本桥线位横跨东河布设，利用DK72+340既有乡村道路、DK74+540既有乡村土路、DK77+787既有乡村道路引入，沿本桥线路方向修建7m宽贯通便道，作为设备、材料运输的主要通道。水中施工需搭设栈桥、平台等辅助设施。现贯通便道已完成修建。施工生产用水主要来源于河水。生活用水主要来源于当地村庄用。本桥设变压器6台分别为500KVA*3、400KVA*1、315KVA*2，全桥电力线路贯通，作为主要的电力资源，同时配备3台200KW发电机，作为备用电源。施工场地平整及建筑物拆迁已完成。
2.2临建及标牌等的布置
临建设施场地选择在远离居民、村庄生活区，原则上避免选择农田，临建场地内设绿化草坪及花坛，临建场地及周边环境应保持洁净，做到晴不扬尘、雨不泥泞，临建设施的粪便、污水、垃圾、工程废料等随时运走或收集处理，并符合环保的要求。在工程完工后，自行拆除相关设施，恢复现场原有面貌。
在重大危险源的明显位置、有较大危险因素的生产经营场所和有关设施和设备上，设置明显的安全警示标志。安全警示标志必须符合国家标准。根据作业条件、环境因素，在施工现场设置有效的安全防护设施。
三、绿色施工管理
3.1施工组织机构

项目部绿色管理领导小组
组长：项目部经理，副组长：常务副经理、总工、安全总监，成员：各部门负责人、各分部负责人
工程技术部
安全质量部
物资设备部
计划财务部

中心试验室
各作业架子队
各作业班组
综合办公室
精密测量队

各分部

图 绿色管理组织机构框图
3.2机构、人员节能减排职责
(1)领导小组职责
①贯彻执行有关国家环境保护法律、法规和当地人民政府、建设单位、工程监理环保规定中的强制性条款；严格执行建设行政主管部门批复该工程的环境影响报告书。
②健全绿色管理组织机构，制定节能减排目标和有关规章制度，对本标段绿色施工及节能减排工作负总责。
③负责施工期间绿色施工、节能减排措施和方案的制定与实施。
④讨论、研究和解决重要绿色施工及节能事宜。
⑤保持与业主安质部、环境监理及地方环保部门的联系，接受监督检查和指导。
⑥负责环保体系标准及节能和有关规章的贯彻落实，确保环保及节能管理体系有效运行。
⑦组织对下检查和指导工作，深入基层调查和收集环境保护及节能的好方法，并在本标段推广应用。
(2)组长职责
①对施工中的绿色施工、节能减排工作负总责。
②制定和签发本标段绿色施工、节能减排实施性计划。
③领导和带头贯彻执行国家、行业、环保政策法规，保证绿色施工管理体系及节能措施有效运行。分解绿色施工、节能减排目标并进行实施。
(3)小组成员职责
①严格执行国家环境保护法律、法规和当地政府、业主及施工技术细则规定的强制性条款。
②遵照执行业主安质部部和项目部下发的有关绿色施工、节能减排的各项规章和指令，同上级和相关业务部门保持联系，对下做好绿色施工、节能减排指导和服务工作。
③经常深入施工现场进行监督检查，发现问题及时纠正，对重大问题要及时上报。
④负责绿色施工管理及节能体系在本职权范围内的有效运行。
(4)环保工程师、节能管理员、架子队长职责
①严格执行国家有关环境保护法律、法规和当地政府、业主及施工技术细则规定的强制性条款。
②遵照执行项目部和分部下发的绿色施工的各项规章和指令，同上级业务部门保持联系，加强绿色施工管理，保证环保管理体系在本队有效运行。
③加强对本队施工人员的绿色施工及节能宣传教育工作，提高全员绿色施工及节能意识。
④对本队施工区内的绿色施工工作负全责。
(5)专职环保员职责
①对本队施工区内的绿色施工工作、管理体系有效运行情况负业务责任。
②做好对本队施工人员的宣传教育，贯彻和执行国家、当地政府、业主的绿色施工规定，以及上级单位的要求。
③协助环保工程师、队长做好环保工作的实施、检查、验收和奖惩的工作。
四、绿色施工主要目标指标及采取的措施
绿色施工是指在保证质量、安全等基本要求的前提下，通过科学管理和技术进步，最大限度地节约资源与减少对环境负面影响的施工活动，实现四节一环保(节能、节地、节水、节材和环境保护)。
4.1环境保护控制
4.1.1总目标
努力把工程施工对环境的不利影响减至最低限度，确保铁路沿线景观不受破坏，地表水和地下水水质不受污染，植被有效保护，噪音、振动和扬尘对环境影响得到有效控制，文物得到有效保护；坚持做到“少破坏、多保护，少扰动、多防护，少污染、多防治”，使环境保护监控项目与监控结果达到设计文件及有关规定；做到环保、水保设施与工程建设“同时设计，同时施工，同时交付使用”。
4.1.2噪音与振动控制
施工期间的噪声主要来源于施工机械和运输机械，其10米噪声源强指标要求为：挖掘机76-84、装载机81-84、钻机80-84、混凝土机70-86、振捣器70-82、重型吊车85-95、载重汽车72-82。
在施工过程中严格控制噪音，对噪音进行实时监测与控制。监测方法执行国家标准《建筑施工场界噪声测量方法》GB12524，使现场噪音排放不得超过国家标准《建筑施工场界噪声限值》GB12523的规定。
使用低噪音、低振动的机具，采取隔音与隔振措施，避免或减少施工噪音和振动；形成完善的施工机械日常保养机制，确保性能完善；运行平稳且噪音小；噪声排放达标，符合《中华人民共和国建筑施工场界噪声限值》。
4.1.2水污染控制
施工期间的水污染主要来自施工作业产生的泥浆水、施工机械及运输车辆的冲洗水、施工人员产生的生活污水、下雨时冲刷浮土及建筑泥沙等产生的地表泾流污水等。生活污水中主要污染物为COD、动植物油、SS等，各污染浓度为COD：150-200mg/L，动植物油：5-10 mg/L，SS：50-80 mg/L；桥梁作业产生的泥浆水、施工机械及运输车辆的冲洗水，含泥沙量较高，主要污染物为SS。
施工现场污水排放应达到国家标准《污水综合排放标准》GB8978的要求。在施工现场应针对不同的污水，设置相应的处理设施。设置沉淀池、隔油池、化粪池。
具体措施：雨水经过沉淀池后排入地方排水沟渠或市政管网；办公区设置水冲式厕所，在厕所附近设置化粪池，污水经过化粪池沉淀后排入地方沟渠或市政管道；在工地食堂洗碗池下方设置二级隔油池，每天清扫、清洗，油物随生活垃圾一同收入生活垃圾桶，由专门养殖场收走；拌和站设三级沉淀池，清洗混凝土搅拌车、泥土车等的污水经过沉淀后，可再利用在现场撒水和混凝土养护等；采用隔水性能好的边坡支护技术，减小了抽取底下水；对于化学品等有毒材料、油料的储存地，应有严格的隔水层设计，做好渗漏液收集和处理。
4.1.3大气污染控制
施工期环境空气污染源主要有车辆行驶中的扬尘，各类施工机械所排放的尾气等对环境空气的影响。施工扬尘主要产生于运输车辆所经道路，当持续干燥、路况较差且车辆通过时，在行车道两侧扬尘的TSP浓度短期内可达8~10mg/m3，大大超过环境空气质量标准，但扬尘浓度随距离的增加降低较快，下风向200m外已无影响。在施工现场所用的大中型设备主要以柴油、汽油为动力，施工机械将排放NO2、SO2、烟尘等空气污染物，因排放量小对环境空气影响很小。施工人员进驻施工现场后，施工营地食堂一般使用煤作燃料，燃烧时产生烟尘、NO2、SO2等空气污染物，由于排放量少，对环境空气影响也很小。
车辆运输防尘措施：保证运土车、垃圾运输车、混凝土搅拌运输车、大型货物运输车辆运行状况完好，表面清洁。散装货箱带有可开启式翻盖，装料至盖底为止，限制超载；在完全硬化的混凝土道路上设置淋湿地毡，防止车辆带土和扬尘。常温施工期间，每天派专人撒水，将沉淀池内的水抽至撒水车内，边走边撒。
废气排量控制措施：所有机械设备由专业公司负责提供，有专人负责保养、维修，定期检查，确保完好；使用满足本地区尾气排放标准的运输车辆和设备，不达标的设备不允许进入施工现场。
控制粉尘及气体排放，达到IS014001环保认证要求。大气总悬浮颗粒物（TSP）月平均浓度与城市背景值的差值不大于0.08mg/m3 。
4.1.4固体废物控制
施工固体废物主要为施工单位驻地产生的生活垃圾和工地施工产生的建筑垃圾。
控制指标：制定建筑垃圾减量化计划，每万平方米的建筑垃圾不宜超过400吨；加强建筑垃圾的回收再利用，力争建筑垃圾的再利用和回收率达到30%，建筑物拆除产生的废弃物的再利用和回收率大于40%，对于碎石类、土石方类建筑垃圾，采用地基填埋、铺路等方式提高再利用率，力争再利用率大于50%；施工现场生活区设置封闭式垃圾容器，施工场地生活垃圾实行袋装化，及时清运，对建筑垃圾进行分类，并收集到现场封闭式垃圾站，集中运出。
具体措施：施工通过合理下料技术措施，准确下料，实行“工完料净”管理措施，尽量减少建筑垃圾；提高施工质量标准，减少建筑垃圾的产生，如混凝土桩头控制；尽量采用工厂化生产的建筑构件，减少现场切割，如钢筋半成品集中加工等措施；利用废弃模板来钉做一些维护结构,如遮光棚，隔音板等；利用废弃的钢筋头制作马凳、地锚拉环等。
4.2节地与土地资源利用
4.2.1永久用地
工程永久用地占用部分基本农田，坚持“占一补一”的原则对基本农田补偿，设计阶段对线路方案进行了优化，减少铁路与既有交通线路间的夹心地，从而减少土地资源的浪费，保护沿线土地资源和农业生产。
4.2.2临时用地
施工总平面布置科学、合理，充分利用原有构筑物、道路、管线为施工服务，尽可能减少废弃地和死角；临时办公和生活用房采用经济、美观、占地面积小、对周边地貌环境影响较小，且适合于施工平面布置动态调整的轻钢活动板房，生活区与生产区分开布置，项目（队部）办公生活设施，按人均使用面积12m2控制，劳务队伍住房建设按人均3m2的标准统一布置建设；施工现场道路按照永久道路和临时道路相结合的原则布置，主干线路面宽度5.5m（双车道可为6.5m），引入线路面宽度3.5m，为方便错车，引入线每200～300m设一处会车道；红线外临时占地应尽量使用荒地、废地，少占用农田和耕地，工程完工后，及时对红线外占地恢复原地形、地貌，尽可能恢复为耕地。
4.3节水与水资源利用
4.3.1 现场采用定额用水控制措施
施工前，根据工程特点，制定用水定额和节水指标，在劳务合同中进行明确，便于节水的控制和水资源的充分利用，并形成计量考核记录；施工现场对生活用水和工程用水分别计量。
4.3.2 施工中采用先进的节水工艺
针对节水目标，优先选择利于节水的施工工艺，如：混凝土养护、各项防渗漏闭水及喷淋试验等，均采用先进的节水工艺。
4.3.3 广泛采用节水器具
施工现场供、排水系统合理适用，办公区、生活区的生活用水采用节水器具，管网和用水器具无渗漏，节水器具配置率达到100%。
4.3.4 充分利用水资源
施工现场建立水资源再利用的收集处理系统，对地下降水、设备冲刷用水、人员洗漱用水进行收集处理，用于喷洒路面、冲厕、冲洗机具；冲洗现场机具、设备、车辆用水，设立循环用水装置；喷洒路面、绿化浇灌不用自来水；现场使用经检验合格的非传统水源。
4.4节材与材料资源利用
4.4.1 选材
根据就地取材的原则进行材料选择并有实施记录，距施工现场500公里以内生产的建筑材料用量占工程施工使用建筑材料总重量的70%以上；建立健全机械保养、限额领料、废弃物再生利用等制度做到有据可查，有责可究；施工选用绿色、环保材料，临建设施采用可拆迁、可回收材料，在配合比设计中，尽量利用粉煤灰、外加剂等新型材料，降低混凝土中水泥用量。
4.4.2 节材
采用管件合一的脚手架和支撑体系，采用工具式模板和新型模板材料，材料运输方法科学，运输损耗率低，因地制宜，采用利于降低材料消耗的四新技术。
4.4.3 资源再生利用
施工废弃物回收利用率达到50%，建筑材料包装物回收率100%；板材、块材等下脚料和撒落混凝土及砂浆科学利用，制定并实施施工场地废弃物管理计划，分类处理现场垃圾，分离可回收利用的施工废弃物，将其直接应用于工程；临建设施充分利用既有建筑物、市政设施和周边道路；现场办公用纸分类摆放，纸张两面使用，废纸回收。
4.5节能及能源资源利用
4.5.1 定量控制
对施工现场的生产、生活、办公和主要耗能施工设备设有节能的控制指标，施工用电必须装设电表，生活区和施工区应分别计量；及时收集用电资料，建立用电节电统计台帐，对主要耗能施工设备定期进行耗能计量核算；不使用国家、行业、地方政府明令淘汰的施工设备、机具和产品。
4.5.2 施工各环节节能控制措施
临时用电设施：采取节能型设备；照明设计满足基本照度的规定，不得超过+5%— -10%；临时用电设备采用自动控制装置；照明采用声控、光控等自动照明控制；办公、生活和施工现场，采用节能照明灯具的数量大于80％；一般办公室的照明功率密度值为11W/㎡。
机械设备：选择配置施工机械设备考虑能源利用效率，如选择功率与负载相匹配的施工机械设备，机电设备的配置可采用节电型机械设备，如逆变式电焊机和能耗低、效率高的手持电动工具等，以利节电;机械设备宜使用节能型油料添加剂，在可能的情况下，考虑回收利用，节约油量；在施工组织设计中，合理安排施工顺序、工作面，以减少作业区域的机具数量，相邻作业区充分利用共有的机具资源；定期监控重点耗能设备的能源利用情况，并有记录；建立设备技术档案，定期进行设备维护、保养，确保设备性能可靠、能源高效利用；使用国家、行业推荐的节能、高效、环保的施工设备和机具。
临时设施：临时设施结合日照和风向等自然条件，合理采用自然采光、通风和外窗遮阳设施；施工现场临时设施的围护结构热工性能应参照执行，围护墙体、屋面、门窗等部位，要使用保温隔热性能指标达标的节能材料。
材料运输与施工：程施工使用的材料宜就地取材，距施工现场500公里以内生产的建筑材料用量占工程施工使用的建筑材料总重量的70％以上；改进施工工艺，节能降耗；在既定施工目标条件下，做到均衡施工、流水施工。特别要避免突击赶工期的无序施工、造成人力、物力和财力浪费等现象；尽量减少夜间作业和冬期施工的时间。
五、拟组织绿色施工技术攻关和创新项目
绿色施工技术攻关项目:水资源的分级利用
本项目部将水资源分级使用。在不影响工程质量的前提下，施工用水使用基坑降水。生活区内，饮用水使用由市政系统供给的自来水，非饮用水采用基坑降水，废水分级处理，可以重复利用的水源进行重复利用。
六、绿色施工示范工程实施的工作计划
6.1 技术调研
时间段：2014.5.11～2014.8.20。在开工之前与甲方商定及时组织施工图纸会审；根据设计和现场施工情况编制合理的施工方案施工工艺先进，施工流水合理；制定本工程的的施工组织设计和绿色施工实施规划方案，并在开工前审定通过。
6.2 工程实施
时间段： 2014.8.21～2016.6.10。项目经理部每旬召开一次施工现场会议，每周召开一次现场工作协调会议，对反馈现场绿色施工信息必须立即作出正确的处理，并对旬、周计划加以调整；自始至终做好水、电、煤、油、各种材料等各项资源、能源消耗数据的原始记录；组织人员对绿色施工示范工程进行不定期检查，并形成记录；切实有效措施，认真落实绿色施工示范工程的实施规划，强化过程管理，使其真正成为工程质量优、科技含量高、符合绿色施工验收标准、经济和社会效益好的样板工程。
6.3 技术总结
时间段：2014.10.1～2016.8.10。发展适合绿色施工的资源利用与环境保护技术，对落后的施工方案进行限制或淘汰，鼓励绿色施工技术的发展，推动绿色施工技术的创新和技术总结，在标段、乃至全公司进行推广应用，形成推广应用的记录；形成完整的总结报告，内容包括绿色施工组织和管理及采取的技术、材料、设备等措施，综合分析施工过程中的关键技术、方法、创新点和“四节一环保”的成效以及体会与建议。
6.4鉴定验收
时间段：2016.8.10～2016.12.30。完成工程质量自评，接受设计、监理及建设单位质量验收，形成验收记录；绿色施工产生的直接经济效益和社会效益进行分析总结；按照《全国建筑业绿色施工示范工程管理办法》的要求，接受绿色施工示范工程评审专家组验收。
七、绿色施工示范工程实施单位主要参加人员
项目负责人：李慧
技术负责人：刘松亮
技术小组成员：江林军、高德杰、刘亚东、贾国锋、张俊杰
