材料进场验收-见证取样方案.docx

鑫苑雅居8#-9#-10#楼
材
料
验
收
见
证
取
样
制
度
编制：
审核：
陕西耀州建筑工程公司鑫苑雅居项目部
二零一二年八月

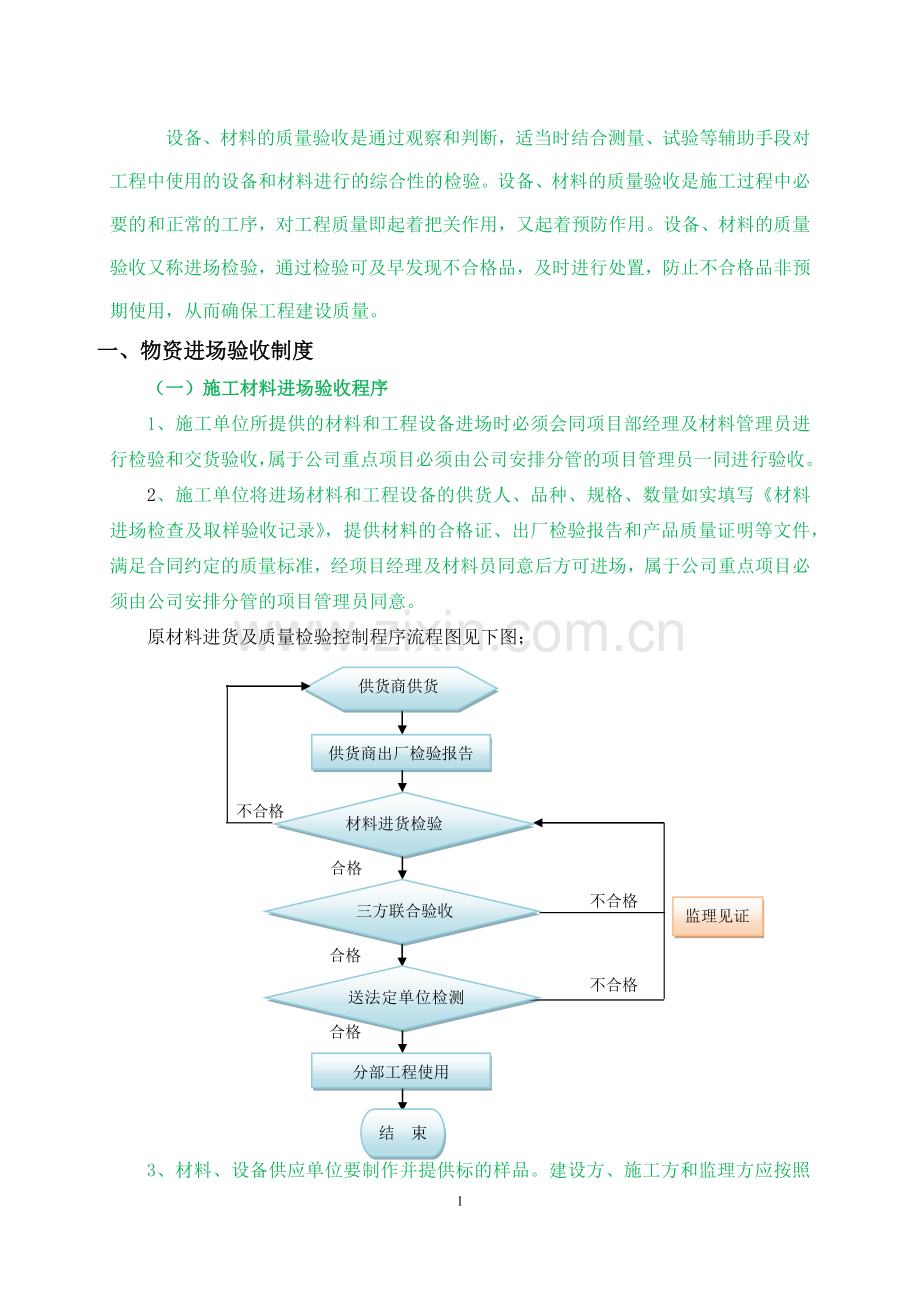

设备、材料的质量验收是通过观察和判断，适当时结合测量、试验等辅助手段对工程中使用的设备和材料进行的综合性的检验。设备、材料的质量验收是施工过程中必要的和正常的工序，对工程质量即起着把关作用，又起着预防作用。设备、材料的质量验收又称进场检验，通过检验可及早发现不合格品，及时进行处置，防止不合格品非预期使用，从而确保工程建设质量。
一、物资进场验收制度
（一）施工材料进场验收程序
1、施工单位所提供的材料和工程设备进场时必须会同项目部经理及材料管理员进行检验和交货验收，属于公司重点项目必须由公司安排分管的项目管理员一同进行验收。
2、施工单位将进场材料和工程设备的供货人、品种、规格、数量如实填写《材料进场检查及取样验收记录》，提供材料的合格证、出厂检验报告和产品质量证明等文件，满足合同约定的质量标准，经项目经理及材料员同意后方可进场，属于公司重点项目必须由公司安排分管的项目管理员同意。
原材料进货及质量检验控制程序流程图见下图；
供货商供货

供货商出厂检验报告

材料进货检验

不合格
合格

合格

监理见证
不合格
三方联合验收
合格

送法定单位检测测
合格

不合格

合格

分部工程使用

结 束

3、材料、设备供应单位要制作并提供标的样品。建设方、施工方和监理方应按照相关技术标准对进场材料、设备进行封样，在施工现场封存。供应商提供的产品运到施工现场后，要严格执行报验程序，对封样与到场产品进行比对，与封样不一致的不得使用。
4. 材料、设备进场时，建设方、施工方和监理方必须依照国家相关规范规定，按照设备材料进场如下图进行联合验收程序，认真查阅出厂合格证、质量合格证明等文件的原件。要对进场实物与证明文件逐一对应检查，严格鉴别其真伪和有效性，必要时可向原生产厂家追溯其产品的真实性。发现实物与其出厂合格证、质量合格证明文件不一致或存在疑义的，应立即向主管部门报告。
原材料进场联合验收人员组织结构图见下图；
无条件退场
追溯-索赔

建设单位驻地代表

总监代表
项目经理

监理工程师
项目资料员
现场监理员
技术负责人
钢筋负责人
项目材料员
项目试验员

不合格
不合格
联合验收结束
（试验员送检）

试验结果合格
（用于分部工程）

5、重要设备应按照供货合同中约定的厂内初检的相关内容，于发货前在生产厂内进行初检。厂内初检由建设单位组织专业监理工程师、供货合同双方共同监督设备重要参数出厂检验的全过程，确认产品是否符合合同约定的技术要求。
6. 材料的取样和送检工作应100%在监理单位见证下进行，未经检验的不得使用，检验不合格以及不符合合同约定的严禁使用，必须清出施工现场。
7. 涉及安全和重要使用功能的材料、设备进场后，在严格依照相关标准进行见证取样复验前，对其产品外观性能和指标按照国家相应产品质量检测标准进行检测。这里以工程结构用的钢筋作为重点举例说明，钢材进场后，由监理会同建设单位组织项目部相关人员对钢筋进行初步外观验收：
1）.检测工具：经监督部门认定的10m卷尺一把、游标卡尺一套。
2）.对热轧带肋钢筋长度定尺检查，其长度允许偏差±25mm。
3) . GB 1499.1-2008中热轧光圆钢筋允许偏差
公称直径（mm）
允许偏差（mm）
6（6.5）
8
10
12
±0.3
14
16
18
20
22
±0.4
GB 1499.2-2007中热轧带肋钢筋允许偏差
公称直径
d
内径d1
横肋高h
公称尺寸
允许偏差
公称尺寸
允许偏差
6
5.8
±0.3
0.6
±0.3
8
7.7
±0.4
0.8
+0.4，-0.3
10
9.6
1.0
±0.4
12
11.5
1.2
+0.4
-0.5
14
13.4
1.4
16
15.4
1.5
18
17.3
1.6
±0.5
20
19.3
±0.5
1.7
22
21.3
1.9
±0.6

±0.6
25
24.2
2.1
28
27.2
±0.6
2.2
32
31.0
2.4
+0.8，-0.7
36
35.0
2.6
+1.0，-0.8
40
38.7
±0.7
2.9
±1.1
50
48.5
±0.8
3.2
±1.2
公称尺寸就是指产品的具体标准尺寸（就是具体的能够测量的尺寸，带肋钢筋的内径、肋高、肋距等）。公称直径：与钢筋的横截面积相等对应的圆钢直径，简单的说就是钢筋的横截面积换算出圆形面积对应的直径）。举例：公称直径的为φ10mm的钢筋。内径公称尺寸就是9.6mm，允许偏差为正负0.4mm；横肋高公称尺寸1.0mm，允许偏差正负0.4mm；间距公称尺寸7.0mm，允许偏差为正负0.5mm。
8. 凡不在施工现场内的材料取样由采购员负责取样,并对样品负责；各类工程所有的材料进场由本工程项目经理负总责,需要取样试验的由送样人员及试验员负责进行。施工材料进场的文件和资料由施工员收集,资料员进行登记管理。
二、进场材料验收范围
（一）主要建筑材料验收
1、检验范围:钢材、水泥、砖、砂石、防水材料,装饰材料、安装成品材料和半成品、配电箱、电缆、管材-管件等。
2、材料的材质报告和合格证,复试报告都由项目资料员保存整理。
3、验收人应在验收合格的情况下办理联合验收手续备案,并做好这类材料的进货验收和领料的质量记录,资料员做好这些材质证和复检情况的质量记录。
4、未经检验或试验不合格时,在施工中不得投入使用或加工,对于钢材、水泥、面砖、油漆、涂料不得紧急放行使用或加工,凡用于紧急放行材料,以确定为不合格时能及时追回或更换为条件,并做好放行记录,对验收不合格的执行《不合格品控制程序》。
（二）用于施工或为施工服务的建筑材料验收
1、包括周转材料和五金、化工、辅助用料、劳保用品等。
2、周转料架管扣件执行公司有关文件的规定,项目只对数量和有关质量验收,对胶合板用料应有外观尺寸的验收,并取得合格证;木材用料按照材料验收规范验收。
3、对其它类建筑用料,检查其合格证,外包装及标识牌,并做好材料验收记录。
4、凡因生产急需来不及检验的放行,只有当设计部门和业主书面批准或指令时,才允许未经检验的材料和构件紧急使用(主体结构、主要设备,、关键特殊工序的主材不能紧急放行)或转入下道工序,此时,应明确标识,做好记录,保证可追回或更换,同时原计划应进行的检验仍继续进行。
5、只有当设计部门书面批准时,才允许经检验不合格的建筑材料和结构构件按批准书的规定降级使用(转入下道工序);此时必须做好记录，保证可追溯性。
6、每季度对进货检验与试验、工程检验与试验情况进行统计，报科技处。
三、材料见证取样制度
依据有关技术标准规定，对用于工程的各类材料进行抽取一定数量的样品进行检测，判断其所代表部位的质量，确保工程施工各项质量符合设计、施工合同、国家质量验收规范、相关法律法规及条文的规定。
取样要求:
1、 对涉及结构安全的试块、试件、主要材料及有关的材料，施工单位应制定见证取样规则，应在监理单位见证员的监督下现场取样，并送具有相应资质的质量检测机构进行检测。
2、 施工单位应在材料进场前将材料进场计划表上报监理部，材料进场时施工单位应在第一时间内上报监理部，由监理部监理工程师进行见证取样。
3、 施工单位进场的材料必须与应经选定的材料产品一致，必须有出厂合格证、出厂检测报告，并有生产厂家在随车资料上盖红章，如随车资料为复印件时，应加盖复印单位的红章，并有经手人签字。
4、 进场的构配件除应有生产合格证、出厂检测报告外，还应有生产厂家的相关资料（如生产许可证、安全生产许可证等）。
5、 当施工单位进场的材料为施工合同约定或建设单位另行指定（不在合同内）的材料时，必须与施工合同约定或建设单位另行指定的材料相符合。
6、 施工单位进场的材料构配件，必须先进行自检，自检合格后报监理部进行见证取样。
7、 施工单位在无监理见证员见证取样的情况下私自取样，该试件未无效试件，施工单位在无监理见证员伴送的情况下私自送样、该试件的检测报告无效。
8、 施工单位进场的材料无任何资料或资料不齐全，无产品标记或产品标记不清，不予见证取样。
取样规则：
序号
材料名称及
相关标准、规范代号
试验项目
组批原则及取样规定
1
水泥
砌筑水泥
（GB/T 3183-1997）
必试：安定性
凝结时间
强度
其他：泌水性
细度
流动度
（1）散装水泥：
①对同一水泥厂生产的同期出厂的同品种、同强度等级、同一出厂编号的水泥为～验收批，但一验收批的总量不得超过500t
②随机地从不少于3个车罐中各采取等量水泥，经混拌均匀后，再从中称取不少于12kg的水泥作为试样
（2）袋装水泥：
①对同一水泥厂生产的同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收批的总量不得超过200t
②随机地从不少于20袋中各采取等量水泥，经混拌均匀后，再从中称取不少于12kg的水泥作为试样
2
砂
（GB/T 14684-2001）
（JGJ 52-92）
必试：筛分析
含泥量
泥块含量
其他：密度
有害物质含量
坚固性
碱活性检验
含水率
（1）以同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计。每一验收批取样一组（20kg）
（2）当质量比较稳定、进料t较大时，可定期检验
（3）取样部位应均匀分部，在料堆上从8个不同部位抽取等量试样（每份11kg）。然后用四分法缩至20kg，取样前先将取样部位表面铲除

3

碎石或卵石
（GB/T 14685-2001）
（JGJ 53-92）
必试：筛分析含泥量
泥块含量
针片状颗粒含量
压碎指标
其他：密度
有害物质含量
坚固性
碱活性检验
含水率
（1）以同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计。每一验收批取样一组
（2）当质量比较稳定，进料量较大时，可定期检验
（3）一组试样40kg（最大粒径l0mm，16mm、20mm）或80kg（最大粒径31.5mm、40mm）取样部位应均匀分布，在料堆上从五个不同的部位抽取大致相等的试样15份（料堆的顶部、中部、底部）。每份5~40kg，然后缩分到40kg或60kg送试
4
混凝土拌合用水
（JGJ 63-89）
必试：pH值
氯离子含量
其他：不溶物
硫化物含量
（1）取样数量为23L
（2）取样方法：井水、钻孔水和自来水应放水冲洗管道后采集；江湖水应在中心位或水面下500mm处采集
5
石灰
建筑生石灰粉
（JC/T 481-1992）
必试：Ca0＋MgO含量
细度
其他：—
（1）以同一生产厂，同一类别，同一等级不超过100t为一验收批
（2）从本批中随机抽取10袋，每袋样品重量不少于500g，混匀缩分至1kg

6
砌墙砖和砌块
（1）烧结普通砖
（GB/T 5101-1998）
必试：抗压强度
其他：抗风化
泛霜
石灰爆裂
抗冻
（1）每15万块为一验收批，不足15万块也按一批计
（2）每一验收批随机抽取试样一组（10块）
（2）烧结多孔砖
（GB 13544-2000）
必试：抗压强度
抗折强度
其他：冻融、泛霜
石灰爆裂、吸水率
（1）每3.5~15万块为一验收批，不足3.5万块也按一批计
（2）每一验收批随机抽取试样一组（10块）
（3）蒸压加气混凝土砌块
（GB/T 11968-1997）
必试：立方体抗压强度
干体积密度
其他：干燥收缩、抗冻
性
导热性
（1）同品种、同规格、同等级的砌块，以1000块为一批，不足1000块也为一批。随机抽取50块砌块
（2）从尺寸偏差与外观检验合格的砌块中，随机抽取砌块，制作3组试件进行立方体抗压强度试验，制作3组试件做干体积密度检验

7

钢材
（1）碳素结构钢
（GB 700-88）
必试：拉伸试验（屈服
点、抗拉强度、
伸长率）弯曲试
验
其他：断面收缩率、硬
度、冲击、化学
成分
同一厂别，同一炉罐号、同一规格、同一交货状态每60t为一验收批，不足60t也按一批计。每一验收批取一组试件（拉伸、弯曲各1个）
（2）钢筋混凝土用热轧带肋钢筋
（GB 1499-1998）
（GB 2975-1998）
（GB 2101-89）
（3）钢筋混凝土用热轧光圆钢筋
（GB 13013-91）
（GB 2975-1998）
（GB 2101-89）
必试：拉伸试验（屈服
点、抗拉强度、
伸长率）弯曲试
验

其他：反向弯曲
化学成分
（1）同一厂别、同一炉罐号、同一规格、同一交货状态，每60t为一验收批，不足60t也按一批计
（2）每一验收批取拉伸试件2个、弯曲试件2个。（在任选的两根钢筋切取）
（4）低碳钢热轧圆盘条
（GB/T 701-1997）
（GB 2975-1998）
（GB/T 2101-89）
必试：拉伸试验（屈服
点、抗拉强度、
伸长率）弯曲试
验
其他：化学成分
（1）同一厂别、同一炉罐号、同一规格、同一交货状态每60t为一验收批，不足60t也按一批计
（2）每一验收批取一组试件，其中拉伸1个、弯曲2个（取自不同盘）
（5）冷轧带肋钢筋
（GB 13788-2000）
（GB 2975-1998）
（GB/T 2101-89）
必试：拉伸试验（屈服
点、抗拉强度、
伸长率）弯曲试
验
其他：松弛率
化学成分
（1）同一牌号、同一外形、同一生产工艺、同一交货状态每60t为一验收批，不足60t也按一批计
（2）每一验批取拉伸试件1个（逐盘），弯曲试件2个（每批），松弛试件1个（定期）
（3）在每（任）盘中的任意一端截去500mm后切取

8
钢筋连接
焊接：
GB 50204-2002）
（JGJ/T 27-2001）
（JGJ 18-96）

班前焊（可焊性能试验）在工程开工或每批钢筋正式焊接前，应进行现场条件下的焊接性能试验。试验合格后方可正式生产。试件数量及要求见以下：
（1）钢筋电弧焊接头
必试：抗拉强度
（1）工厂焊接条件下：同钢筋级别300个接头为一验收批
（2）在现场安装条件下：每一至二层楼同接头形式、同钢筋级别的接头300个为一验收批。不足300个接头也按一批计
（3）试件应从成品中随机切取3个接头进行拉伸试验
（4）装配式结构节点的焊接接头可按生产条件制造模拟试件
（5）当初试结果不符合要求时应再取6个试件进行复试
（2）钢筋电渣压力焊接头
必试：抗拉强度
（1）一般构筑物中以300个同级别钢筋接头作为一验收批
（2）在现浇钢筋混凝土多层结构中，应以每一楼层或施工区段中300个同级别钢筋接头作为一验收批，不足300个接头也按一批计
（3）试件应从成品中随机切取3个接头进行拉伸试验
（4）当初试结果不符合要求时应再取6个试件进行复试

9

9

9

防水卷材

防水卷材

防水材料

①石油沥青纸胎油毡、油纸
（GB 326-89）
②石油沥青玻璃纤维胎油毡
（GB/T 14686-93）
③石油沥青玻璃布胎油毡
（JC/T 84-1996）
④铝箔面油毡
（JC/T 504-1992）
（1996）
必试：拉力
耐热度
柔度
不透水性
其他：
（1）以同一生产厂的同一品种、同一等级的产品，每500~1000卷抽4卷，100~499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取一卷作物理性能检验
（2）将试样卷材切除距外层卷头2500mm顺纵向截取600mm的2块全幅卷材送试
（2）防水涂料
（GB 50207-2002）
（GB 50208-2002）
（GB 3186-82）
①聚氨醋防水涂料
（JC/T 500-1996）
必试：固体含量
拉伸强度
断裂伸长率
不透水性
低温柔度
耐热度（屋面
用）
（1）同一生产厂，以甲组分每5t为一验收批，不足5t也按一批计算。乙组分按产品重量配比相应增加
（2）每一验收批按产品的配比分别取样，甲、乙组分样品总重为2kg
（3）搅拌均匀后的样品，分别装入干燥的样品容器中，样品容器内应留有5%的空隙，密封并作好标志
（3）密封材料
（GB 50207-2002）
（GB 50208-2002）
（GB 3186-82）
①建筑石油沥青
（GB 494-1998）
（GB/T 11147-89）
（SH 0146-92）
必试：软化点
针入度
延度
其他：溶解度
蒸发损失
蒸发后针入度
（1）以同一产地．同一品种，同一标号，每20t为一验收批，不足20t也按一批计。每一验收批取样2kg
（2）在料堆上取样时，取样部位应均匀分布，同时应不少于五处，每处取洁净的等量试样共2kg作为检验和留样用
⑨建筑窗用弹性密封胶
（JC 485-1992）
（GB/T 13477-1992）
必试：挤出性
适用期
表干时间
下垂度
拉伸粘结性能
其他：密度
低温柔性
热-水循环后粘结性能、
拉伸-压缩循环性能
恢复率等
注：因本标准适用于硅酮、改性硅酮、聚硫、聚氨酯、丙烯酸、丁基、丁苯、氯丁等合成高分子材料为基础的弹性密封剂。所以，组批、抽样规则按各系列产品的相应规定执行
（5）水泥基渗透结晶型防水材料
（GB 18445-2001）
必试：
（1）受检涂料的性能：
凝结时间、强度（抗折、抗压）
湿基面粘结强度、抗渗压力
（2）掺防水剂混凝土的性能：
抗压强度比、凝结时间差
渗透压力比、泌水率比
其他：—
（1）以同一类型、同一型号的产品每50t为一验收批，不足50t的也按一批计
（2）从10袋以上或10桶以上随机取样。水泥基结晶型防水涂料共取样10kg，水泥基渗透结晶型防水剂每次取样量不少于0.2t水泥所需的外加剂量。取样后应充分拌合均匀。一分为二，一份按标准进行试验，另一份密封保存一年，以备复验或仲裁用
（6）烧结瓦
（JC 709-1998）
必试：抗弯曲性能、吸水率
其他：抗渗性能、
耐急冷急热性
变形、裂纹、石灰爆裂等
（1）同类别、同规格、同色号、同等级的瓦，每10000~35000件为一检验批。不足该数量时，也按一批计
（2）每检验批随机抽取试样一组（整体瓦三件）

10
普通混凝土
（GB 50204-2002）
GB 50209-2002
（GB 50010-2002）
（GBJ 80-85）
（GBJ 81-85）
（JGJ 55-96）
（GBJ 107-87）
必试：稠度
抗压强度
其他：轴心抗压
静力受压弹性模量
劈裂抗拉强度
抗折强度
长期性能和耐久性能试验
碱含量
氯化物总量
试块的留置：
①每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次
②每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次
③当一次连续浇筑超过1000m3时，同一配合比混凝土每200m3混凝土取样不得少于一次
④每一楼层，同一配合比的混凝土，取样不得少于一次
⑤冬期施工还应留置负温转常温试块和临界强度块
⑥对预拌混凝土，当一个分项工程连续供应相同配合比的混凝土量大于1000m3时，其交货检验的试样，每200m3混凝土取样不得少于一次
⑦建筑地面的混凝土，以同一配合比，同一强度等级，每一层或每1000m2为一检验批，不足1000m2也按一批计。每批应至少留置一组试块
（1）取样方法及数量：
用于检查结构构件混凝土质量的试件，应在混凝土浇注地点随机取样制作，每组试件所用的拌合物应从同一盘搅拌混凝土或同一车运送的混凝土中取出，对于预拌混凝土还应在卸料过程中卸料量的1/4~3/4之间取样，每个试样量应满足混凝土质量检验项目所需用量的1.5倍，但不少于0.2m3
（2）每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定
11
砂浆
（JCJ 70-92）
（JGJ/T 98-96）
（GB 50203-2002）
（GB 50209-2002）
（JC 860-2000）
必试：稠度
抗压强度
其他：分层度
拌合物密度
抗冻性
砌筑砂浆：
（1）以同一砂浆强度等级，同一配合比，同种原材料每一楼层或250m3砌体（基础砌体可按一个楼层计）为一个取样单位，每取样单位标准养护试块的留置不得少于一组（每组6块）
（2）干拌砂浆：同强度等级每400t为一验收批，不足400t也按一批计。每批从20个以上的不同部位取等量样品。总质量不少于15kg，分成两份，一份送试，一份备用
建筑地面用砂浆：建筑地面用水泥砂浆，以每一层或1000m2为一检验批，不足1000m2也按一批计。每批砂浆至少取样一组。当改变配合比时也应相应地留量试块
12
砌体工程现场检测
（GB/T 50315-2000）

（1）当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元。每一结构单元划分为若干个检测单元
（2）每一检测单元内，应随机选择6个构件（单片墙体柱）作为6个测区，当一个检测单元不足6个构件时，应将每个构件作为一个测区
（3）每一测区应随机布置若干测点，各种检测方法的测点数，应符合下列要求：
①原位轴压法、扁顶法、原位单剪法、筒压法：测点数不应少于1个
②原位单砖双剪法、推出法、砂浆片剪切法、回弹法、点荷法、射钉法：测点数不应少于5个
注：回弹法的测位，相当于其他检测方法的侧点

13
陶瓷墙地砖胶粘剂
（JC/T 547-94）
（JCJ 110-97）
（JGJ 126-2000）
（GB 12954-91）
（GB 50201-2001）
必试：拉伸粘结强度达到0.17MPa的时间间隔
其他：压剪粘接强度
防霉性
（1）同一生产时间，同一配料工艺条件下制得的成品。A类产品每30t为一验收批，不足30t也按一批计。其他类产品每3t为一验收批，不足3t也按一批计。每批抽取4kg样品，充分混匀
（2）取样后将样品一分为二，一份送试，一份备用
（3）取样方法按（GB 12954-）进行
14
外墙饰面粘结
（JGJ 126-2000）
（JGJ 110-1997）
（GB 50210-2001）
必试：粘结强度
（1）现场镶贴外部饰面砖工程：每300m2同类墙体取一组试样，每组3个试件，每一楼层不得小于一组，不足300m2同类墙体，每两楼层取一组试样，每组3个试件
（2）带饰面砖的预制墙板，每生产100块制板墙取一组试样，不足100块制板墙也取一组试样。每组在3块板中各取2个试件
15
建筑地板砖
（JC 507-93）
（GB 50210-2001）
必试：光泽度
其他：出石率
抗折强度
吸水率
（1）同一生产厂、同一品种、同一规格、同一等级的产品构成一个验收批，一个验收批量最多不超过1万块
（2）每验收批取光泽度试件5个。（光泽度，出石率、吸水率的检验可在同一组试件上依次进行）
16
纸面石膏板
（GB/T 17748-1999）
（GB 50210-2001）
必试：断裂荷载
吸水率
护面纸与石青芯粘结性能
其他：功能性检验
（1）同一生产厂、同一型号、同一规格的产品，每2500张为一验收批，不足2500张时也按一批计
（2）从每批产品中随机抽取5张板材为一组试样
17
矿棉装饰吸声板
（JG 670-1997）
（GB 50210-2001）
必试：体积
含水率
弯曲破坏荷载
其他：燃烧性能
受潮挠度
降噪系数
（1）同一生产厂、同一成分，同一体积密度、同种粘结剂的产品每1500m2为一验收批，不足1500m2也按一批计
（2）从每批产品中随机抽取一组试件，每组试件为2个样本容量，其中1个样本，含水率试件为2个（试件尺寸为150mm×150mm×产品厚度），1个样本容量中弯曲破坏荷载试件为5个试件（试件尺寸为150mm×200m×产品厚度）
18
铝合金建筑型材
（GB/T 5237.1~5-2000）
（GB 5021-2001）
（GB/T 16865-1997）
（GB/T 17432-1998）
必试：拉伸试验
硬度试验
其他：化学成分
（1）同一生产厂、同一牌号、同一状态、同一规格的型材组成一验收批
（2）用于化学分析的试件数量：
板材、带材、每2000kg取1个样品；
箔材每500kg取1个样品；
管材、棒材、型材、线材每100kg取1个样品；
锻件每1000kg~3000kg取一个样品；
铸锭（批量不限）一批取1个样品
（3）用于物理性能的试件：
每一验收批，取一组试件（2根拉伸试样，2根硬度试验试样）
19
建筑门窗
外门窗
（GB 8485-87）
（GB 7106-86）
（GB 7107-86）
（GB 50210-2001）
（GB 13685-92）
（GB 13686-92）
必试：抗风压性能
空气渗透性能
雨水渗漏性能
（1）同一门、窗型至少选取三幢样门、窗，采用随机抽样的方法选取试件，如果是专门制作的送检样品，必须在检测报告中加以说明
（2）试件为生产厂家检验合格准备出厂的产品，不得加设任何附件或采用其他改善措施
建筑木门、窗
（JG/T 122-2000）
必试：吸水率
木材顺纹抗剪强度
（1）同一门、窗型随机抽取一套（件）进行检验
（2）抽样方案按GB/T 2828规定执行
塑料门窗用密封条
（GB 12002-89）
（GB 50210-2001）
截面形状
拉伸断裂强度
断裂伸长率
100%定伸强度
其他：加热收缩率
热空气老化性能
（1）以同一配方、同样原料规格的产品为一验收批，每验收批随机取样2kg
（2）外观、尺寸偏差，每批抽检数量不少于2%，但不少于3箱

20
建筑涂料
（1）合成树脂乳液内墙涂料
（GB/T 9756-2001）
（GB 50210-2001）
必试：施工性
干燥时间
涂膜外观
对比率
其他：耐水性
耐碱性
耐洗刷
耐沾污性
涂层耐变温性
（1）按随机取样方法，对同一生产厂、同品种、相同包装的产品进行取样，取样数应不低于（n是产品桶数）。取样数量建议采用下表：
产品的桶数
取样数
2~10
2
11~20
3
21~35
4
36~50
5
51~70
6
71~90
7
91~125
8
126~160
9
161~200
10
以后每增加50桶取样数增加1

（2）从已初检过的桶内不同部位取相同量的样品，混合均匀后，取两份祥品，各为0.2~0.4L分别装入样品容器中，样品容器应留有约5%的空隙，盖严，将样品容器外部擦洗干净，立即作好标志，一份用作检验，一份备用
（2）合成树脂乳液外墙涂料
（GB/T 9755-2001）
（GB 50210-2001）
（3）溶剂型外墙涂料
（GB/T 9757-2001）—
（GB 50210-2001）
必试：同上
其他：同上，耐人工气
候老化性
（4）复层建筑涂料
（GB 9779-88）
（GB 50210-2001）
必试：粘结强度
透水性、初期干裂性
低温稳定性
耐沾污性
其他：耐候性
耐冷热循环性
耐碱性
耐冲击性
（5）饰面型防水涂料
（GB 12441-1998）
（GB 50210-2001）
必试：细度
干燥时间、防水性能
附着力、柔韧性
耐燃时间
其他：耐水性
耐冲击性
耐湿热
21
耐热材料
建筑物隔热用硬质聚氨酯泡沫塑料
（QB/T 3806-99）
必试：堆积密度
压缩性能
燃烧性能
其他：导热系数
吸水率
（1）以同一生产厂，同一配方，同一工艺生产的产品，每500m3为一验收批，不足500m3也按一批计
（2）从每批产品中随机抽取2块试样进行物理性能检验。抽取20块进行外观和尺寸偏差的检验
22
聚氯乙烯卷材地板
（GB 11982.1-89）
（GB 50209-2002）
必试：耐磨层厚度
PVC层厚度
其他：加热长度变化率
（1）同一生产厂，同一配方、工艺、规格、颜色、图案的产品，每500m2为一验收批，不足500m2也按一批计
（2）每一验收批随机抽取3卷，用于外观质量及尺寸偏差的检验，并在合格的样品中抽取1卷，用于物理性能检验
（3）从距卷头一端300mm处，截取全幅地板800mm2块。一块送试，一块备用
23

半硬质聚氯乙烯块状塑料地板
（GB 4085--1983）
（GB 50209-2002）

必试：热膨胀系数
加热重量损失率
加热长度变化率
吸水长度变化率
其他：磨耗量
残余凹陷度
（1）以同一生产厂，同一配方、工艺、规格的塑料地板每1000m2为一验收批，不足1000m2也按一批计
（2）每批中随机抽取5箱，每箱抽取2块作为试件
24
管材
（1）建筑排水用硬聚氯乙烯管材
（GB/T 5836.1-92）
（GB 2828-87）
必试：纵向回缩率
扁平试验
其他：拉伸屈服强度
断裂伸长率
落锤冲击试验
维卡软化温度
（1）同一生产厂，同一原料、配方和工艺的情况下生产的同一规格的管材，每30t为一验收批，不足30t也按一批计
（2）在计数合格的产品中随机抽取3根试件，进行纵向回缩率和扁平试验
（2）建筑排水用硬聚氯乙烯管件
（GB/T 5836.2-92）
必试：烘箱试验
坠落试验
其他：维卡软化温度
（1）同一生产厂，同一原料、配方和工艺情况下生产的同一规格的管件，每5000件为一验收批，不足5000件也按一批计
（2）抽样方案按GB 2828-87的规定进行
（3）给水用硬聚氯乙烯（PVC-V）管材
（GB/T 10002.1-1996）
必试：纵向回缩率
二氯甲烷浸渍试验
液压试验
其他：生活饮用给水管材的卫生性能
（1）同一生产厂，同一批原料、同一配方和工艺情况下生产的同规格的管材每100t为一验收批，不足100t也按一批计
（2）抽样方案见下表：
（4）给水用聚乙烯（PE）管材
（GB/T 13663-2000）
（GB/T 17219）
必试：静液压强度（80℃）
断裂伸长率
氧化诱导时间
其他：生活饮用给水管材的卫生性能
批量范围（N）
样本大小（n）
≤150
8
151~280
13
280~500
20
501~1200
32
1201~3200
50
3201~10000
80

25
卫生陶瓷
（GB/T 6952-1999）
必试：冲击功能
其他：吸水率
抗龟裂试验
水封试验
污水排放试验
（1）同一生厂、同种产品、同一级别500~3000件为一验收批，不足500件也按一批计
（2）每批随机抽取3件用于冲洗功能试验，3件用于污水排放试验，其他试验项目各取1件
注：对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级的框架结构，纵向受力钢筋检验所得的强度实测值应符合下列规定：
（1）.钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；
（2）.钢筋的屈服强度实测值与钢筋的屈服强度标准值的比值不应大于1.3。
附表1、材料进场联合验收记录表
15
