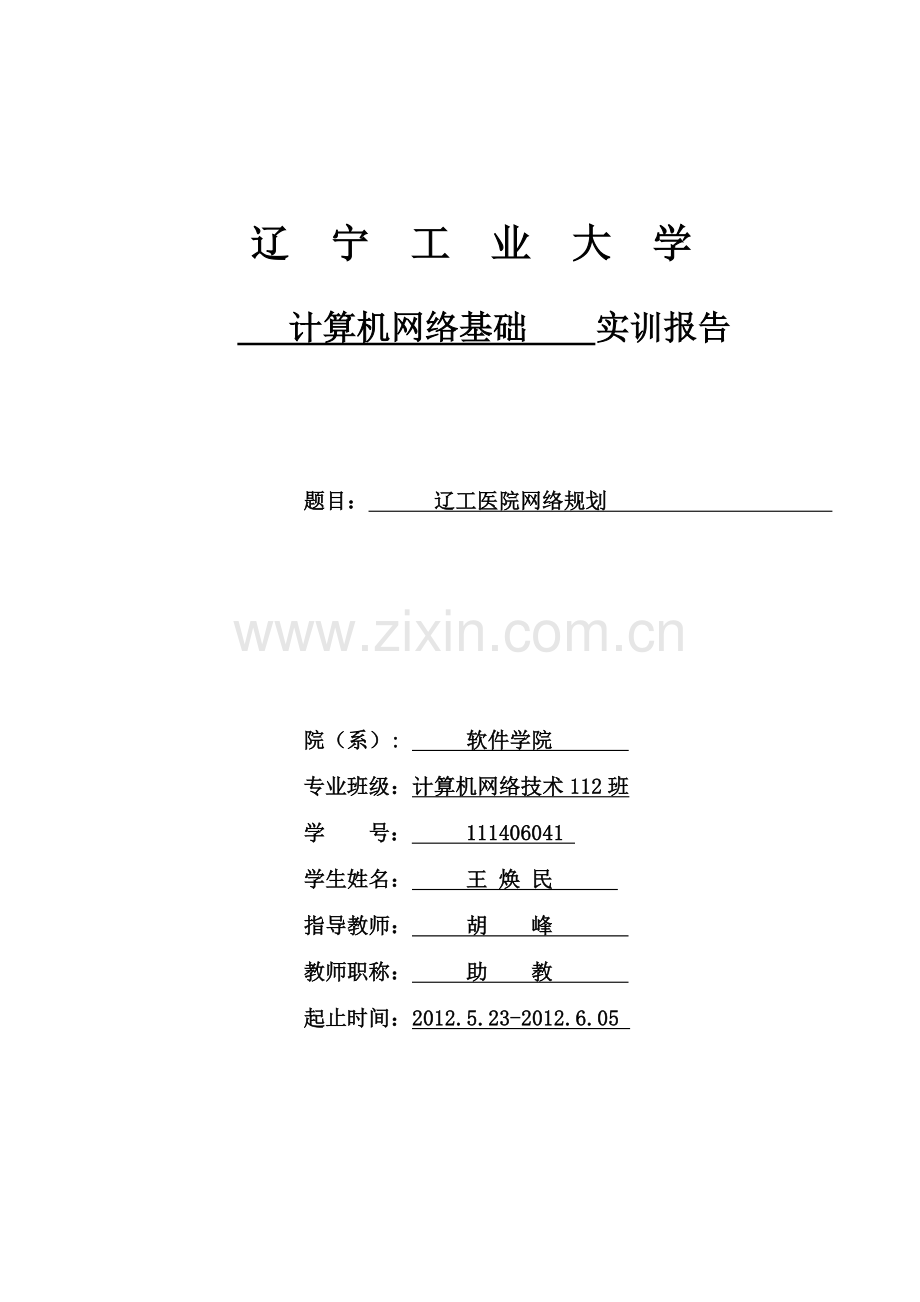

辽 宁 工 业 大 学
计算机网络基础 实训报告

题目： 辽工医院网络规划

院（系）: 软件学院
专业班级：计算机网络技术112班
学 号： 111406041
学生姓名： 王 焕 民
指导教师： 胡 峰
教师职称： 助 教
起止时间：2012.5.23-2012.6.05

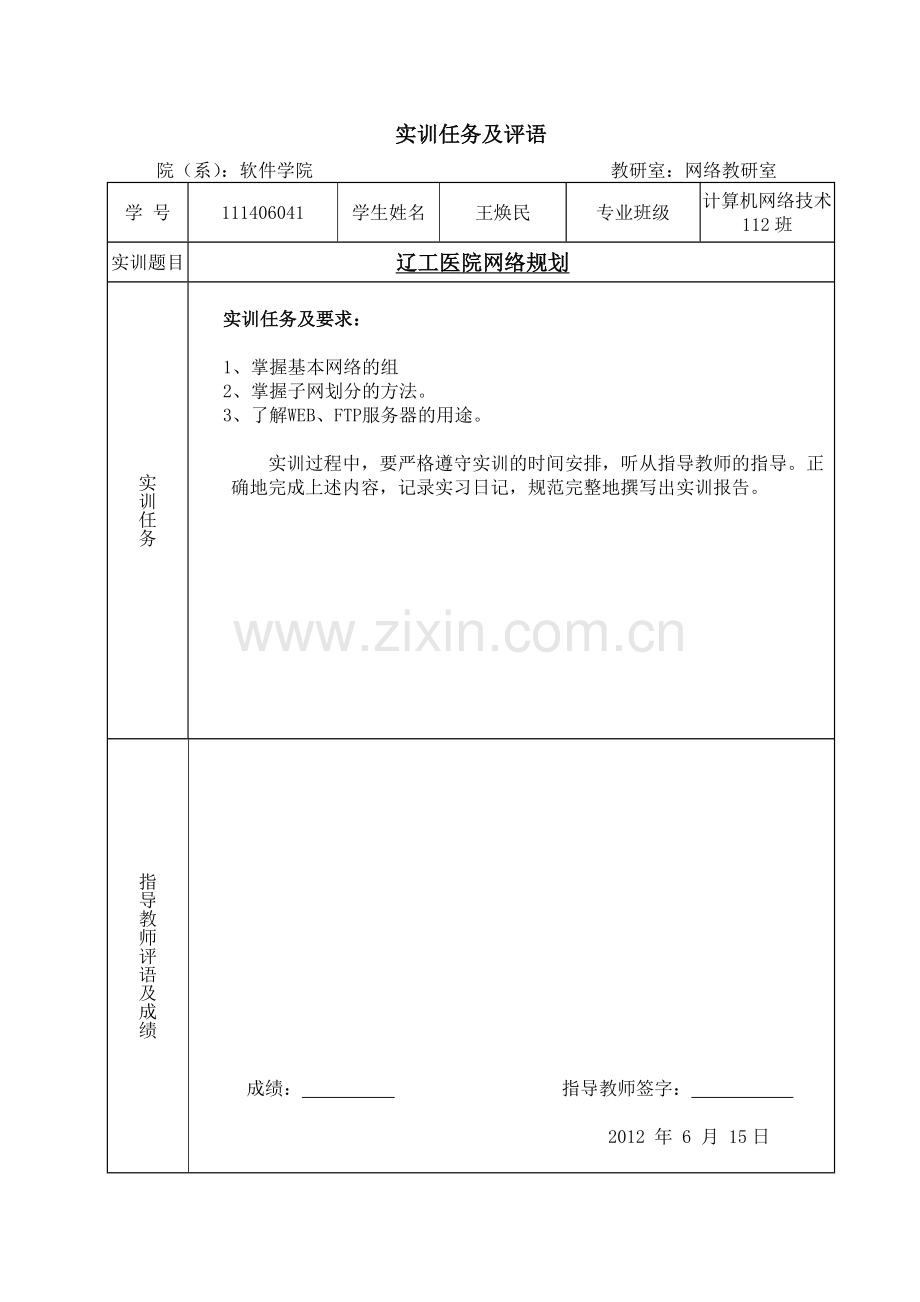

实训任务及评语
院（系）：软件学院 教研室：网络教研室
学 号
111406041
学生姓名
王焕民
专业班级
计算机网络技术112班
实训题目
辽工医院网络规划
实训任务

实训任务及要求：

1、掌握基本网络的组
2、掌握子网划分的方法。
3、了解WEB、FTP服务器的用途。

实训过程中，要严格遵守实训的时间安排，听从指导教师的指导。正确地完成上述内容，记录实习日记，规范完整地撰写出实训报告。

指导教师评语及成绩

成绩： 指导教师签字：

2012 年 6 月 15日

辽 宁 工 业 大 学 实 训 说 明 书（论 文）
目 录
第1章 实训目的与要求 1
1.1 实训目的 1
1.2 实训环境 1
1.3 实训的预备知识 1
1.4 实训要求 1
第2章 实训内容 2
2.1网络总体设计 2
2.2网络详细设计
2.3网络管理软件的应用
第3章 实训日记
第4章 实训总结
参考资料

第1章 实训目的与要求
1.1 实训目的
本实训要求学生能够对网络进行子网划分，掌握WEB、FTP服务器的组建方法，了解WEB、FTP服务器的用途及测试方法。
1.2 实训环境
网络环境下，多媒体计算机一台（每人）。
1.3 实训的预备知识
该实训安排在计算机网络基础课程结束后进行，学生已经掌握了一定的网络基础知识。
1.4 实训要求
实训过程中，要严格遵守实训的时间安排，听从指导教师的指导。正确地完成上述内容，记录实习日记，规范完整地撰写出实训报告。
第2章 实训内容
2.1 网络总体设计
1、背景描述
辽工医院为一级综合性医院，承担着为全院师生及家属提供医疗、护理、预防保健及各种体检的任务.
临床设有内、外、妇、眼、耳鼻喉、口腔各科，痤疮专科。
辽工医院是保险公司指定报销的医院之一，住院时您在得到优质服务、享受低廉价格的同时还能报销相应的比例“信誉第一，责任重大”等理念，表达的就是医院职工以病人为中心，对工作极端负责，对技术精益求精，对病人优质服务的医院精神。
辽工医院是咱师生自己的医院，辽工医院愿以更优质的服务，换取您的信任和满意。
具备高度信息安全性：对于医疗卫生信息来说，有很多内部的机密资料与患者的个人隐私资料，为了保护这些内部信息的机密性，避免数据被窃取或侦听，造成不可估计的损失，因此领导对于信息传输的安全性十分重视。
有较好的兼容性：设备必须要有较强的兼容性，不仅要能融合一些应用软件，更要能其他设备相通。
需要具备一定的可扩展性：现在选择的设备必须具备一定的可扩展性，以满足未来两、三年甚至更长时间的扩展需求。
对学校医院楼的网络进行规划。医院楼的网络对整个网络性能要求不是太高。经过规划，整个医院楼就可以更好的应用网络，以免发生网络冲突，而且还可以将整个医院楼划分到一个局域网，这样整个医院的工作人员就可以共享一些东西！而且还能够解决IP地址不够用的问题！
电子信息技术的开发与应用，是当今世界上高科技领域最活跃的支柱产业之一。随着信息科学和计算机应用的发展，医学和生命科学研究对电子计算机的依赖程度会日益加深，这将对90年代生命科学的研究和21世纪医疗卫生保健事业的变革、发展起到重要作用。
这套规划具有信息共享、传递迅速、使用方便、高效率等特点的处理系统 在小范围内尝试为小私营企业主提供一体化网站解决方案（空间、域名、网站、数据库及更新等）系统应有高可靠性、安全性、可维护性和可扩充性，要具有良好的用户界面。

2、网络拓扑图（必须有图，网上下的也可以，要说明是自己画的（要有图的说明））
依据上述的需求，其具体的组网架构拓朴与方案特色如下：

图2.1网络拓扑图

3、网络拓扑说明
辽工医院：由于规模不大，所以均规划成六个子网。
交换机SWITCH1是内科集线设备，交换机SWITCH2是外科集线设备, 交换机SWITCH1是妇科集线设备，SWITCH3是口腔科集线设备，SWITCH4是五官科集线设备，交换机SWITCH5是痤疮科集线设备，防火墙以及路由器为整个局域网服务。
交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。目前交换机还具备了一些新的功能，如对VLAN（虚拟局域网）的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能，有的交换机还可以配置监视端口检查任何两个端口之间的通信量。
路由器的一个作用是连通不同的网络，另一个作用是选择信息传送的线路。选择通畅快捷的近路，能大大提高通信速度，减轻网络系统通信负荷，节约网络系统资源，提高网络系统畅通率，从而让网络系统发挥出更大的效益来。
防火墙对流经它的网络通信进行扫描，这样能够过滤掉一些攻击，以免其在目标计算机上被执行。防火墙还可以关闭不使用的端口。而且它还能禁止特定端口的流出通信，封锁特洛伊木马。最后，它可以禁止来自特殊站点的访问，从而防止来自不明入侵者的所有通信。
2.2网络详细设计
1、ip分配
(1) 说明：选用A类
(2) 假设给的网络IP地址为10.16.2.0设计六个子网。
1.6<23=8.
2.新掩码：255.255.255.224；
3.0的个数为32-（24+3）=5.
4.所以主机数为：25=32
5.子网地址范围为： 10.16.2.1 –10.16.2.30
10.16.2.33—10.16.2.62
10.16.2.65—10.16.2.94
10.16.2.97—10.16.2.126
10.16.2.129—10.16.2.158
10.16.2.161—10.16.2.190
10.16.2.193—10.16.2.222
表2.1 ip分配表
妇科：
10.16.2.1 –10.16.2.30
内科：
10.16.2.33—10.16.2.62
外科：
10.16.2.65—10.16.2.94
五官科：
10.16.2.97—10.16.2.126
口腔科
10.16.2.129—10.16.2.158
痤疮科
10.16.2.161—10.16.2.190
保留扩展IP：
10.16.2.193—10.16.2.222
。
2、设备选择（考虑电源）
硬件防火墙选用傲盾KFW—100；
傲盾百兆硬件防火墙,电口接入,支持多网段防护,跨路由模式,跨网段模式,跨VLAN等模式的防护,适合百兆环境,小中型企业,IDC服务商及系统集成工程,可有效防护100台服务器. 95M DDOS攻击下,各服务器连接正常.
级别： 百兆级
网络接口：一个外网接口，一个内网接口，一个管理口，一个标准串口
攻击防御量： 百兆环境下防护14.5万个攻击包(64字节)
并发连接数： 无限制
延迟： ≤20um
说明： 采用世界先进的数据指纹检测技术
特性： 防止DDOS DOS 攻击连接耗尽
即插即用，透明模式，安装防火墙后无需改变网络连接模式
管理模式：Console和Web双重管理模式
跨VLAN等模式的防护
因为它很便宜，而且性能也不错，对于辽工医院足够了，而且价钱也应该可以接受 ，除此之外他还支持并发连接无限制。以及世界先进的数据指纹检测技术和防止DDOS DOS 攻击连接耗尽，所以选择了它。
交换机选用锐捷 STAR-S1800；

图2.2锐捷 STAR-S1800

型号：锐捷 STAR-S1800
性能：RG-S1824GT是锐捷网络推出的一款高密度全千兆以太网交换机，其强大的交换性能和高性价比的铜缆全千兆端口，充分满足了用户以高性价比快速实现全千兆骨干业务网络的需求。
RG-S1824GT具有24个10/100/1000Mbps自适应RJ45的交换端口，所有端口可以根据连接的设备，自动将连接速度和工作模式调整到需要的方式，而无须更改网络结构。其千兆端口可以为办公网络、网吧千兆提速、多媒体教育和电子政务等行业提供高速以太网连接方案。RG-S1824GT采用业界先进的高容量超高速背板设计，能以全端口、全线速的模式进行数据传输，最大限度地满足快速网络应用。
随着互联网的高速普及，各种网络应用对带宽要求越来越高，构建经济使用的全千兆交换网络，是适应这一趋势的最佳选择。RG-S1824GT交换机产品，将以其高性价比的全千兆交换能力，服务于大中型企业网络、校园网络、网吧和宽带社区等多种高速数据传输应用场合。
标准工业化设计
19英寸全钢壳机架式设计，适用于大流量数据网络高速交换。
全千兆端口设计
24个10/100/1000Mbps以太网铜缆千兆RJ-45交换端口，可为用户提供网络高速访问能力。
超高速背板带宽
采用高性能交换芯片，高达48Gbps的背板带宽可保证高流量负载环境下，所有端口全线速无阻塞传输，满足千兆接入或汇聚的高流量数据转发要求，亦可直接作为中小型网络的核心设备来构建经济型千兆骨干网络。
高性价比的千兆服务器群连接能力
每个独立的千兆铜缆端口，都可以协助用户以千兆速度直接高速连接服务器，将彻底消除局域网传输及访问服务器群的带宽瓶颈。
直连线与交叉线序自动识别
所有端口支持MDI/MDI-X自适应，对于直连线和交叉线均可直接使用，避免线缆差别带来的麻烦与不便。
高效SRAM提高交换效率
内建高效SRAM数据缓存及集成地址搜寻引擎，各端口动态分配SRAM数据缓存，有效提高数据交换效率。
双向地址学习
所有端口均支持双向地址学习，自动记录端口连接设备地址并存储于地址表中，有效提高地址学习刷新效率，协助用户快速连接网络。
宽频电信级电源设计
采用电信级的开关电源，具有防雷设计、防过压设计、防浪涌设计，电压可适应100～240V大范围，保证在不良自然天气及电压不稳环境下网络的正常运行。
符合标准：IEEE 802.3、IEEE 802.3u、IEEE802.3x、IEEE 802.3ab
固定端口：24个10/100/1000Mbps自适应以太网端口RJ-45交换端口
网络介质：10Base-T：3类或3类以上双绞线（支持最大传输距离200m）；100Base-TX：5类双绞线（支持最大传输距离100m）；1000Base-T：5类双绞线（支持最大传输距离100m）。
工作模式：半双工、全双工、自协商模式，支持MDI/MDI-X自适应；背板，48Gbps，二层交换，所有端口支持线速转发。
MAC地址：8K，地址自动学习、自动老化。
交换模式:存储转发模式;流控:支持IEEE 802.3x全双工流控;
尺寸(宽×高×深):440mm × 44mm × 200mm;
电源:AC 100VAC~240VAC，50Hz～60Hz;
最大功耗:30W;温度:工作温度：0℃～50℃;
存储温度：-40℃～70℃
湿度:工作湿度：10%～90% RH,存储湿度：5%～95% RH.

。
3、设备调试（写代码可下载，懂代码的意思）
（1）配置交换机远程登录
S-SQH11>enable 进入特权模式
S-SQH11#configure terminal 进入全局模式
S-SQH11 (config)#interface vlan 1 进入交换机管理接口配置模式
S-SQH11 (config-if)#no shutdown 开启交换机管理端口
S-SQH11 (config-if)#ip address 192.168.1.1 255.255.255.0 配置交换机管理接口IP地址。
S-SQH11 (config-if)#end
S-SQH11 (config)#enable secret level 1 0 star ！配置远程登陆密码
S-SQH11 (config)#enable secret level 15 0 star ！配置进入特权模式密码
在PC机上TELNET管理交换机：

图2.3 TELNET连接

图2.4 配置交换机
（2）vlan划分
S-SQH11>enable （进入交换机特权模式）
S-SQH11#configure terminal （进入交换机全局模式）
S-SQH11（config）#vlan 10 （创建vlan10）
S-SQH11（config-vlan）#name aaa （将vlan10命名为aaa）
S-SQH11（config-vlan）#exit（退出vlan模式）
S-SQH11（config）#vlan 20（创建vlan20）
S-SQH11（config-vlan）#name bbb（将vlan20命名为bbb）
S-SQH11（config-vlan）#exit
S-SQH11（config）#exit
S-SQH11#show vlan
S-SQH11#configure terminal
S-SQH11（config）#interface f0/5 （进入f0/5的接口配置模式）
S-SQH11（config-if）#switch access vlan 10 （将f0/5端口加入vlan10中）
S-SQH11（config-if）#exit
S-SQH11（config）#interface f0/15（进入f0/15的接口配置模式）
S-SQH11（config-if）#switch access vlan 20（将f0/15端口加入vlan20中）
S-SQH11#show vlan
验证配置信息：
S-SQH11# show vlan
VLAN Name Status Ports
---- -------- -------- ---------------
1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4,
Fa0/6, Fa0/7, Fa0/8, Fa0/9
Fa0/10, Fa0/11, Fa0/12, Fa0/13
Fa0/14, Fa0/16, Fa0/17, Fa0/18
Fa0/19, Fa0/20, Fa0/21, Fa0/22
Fa0/23,Fa0/24
4 VLANaaa active Fa0/5
5 VLANbbb active Fa0/15
PC1 Ping PC2（ping不通，隔离成功）。
（3）配置路由器远程登录
Router>enable 进入特权模式
Router# configure terminal ！进入全局配置模式
Router(config)# interface fastethernet 1/0 ！进入路由器接口配置模式
Router(config-if)# ip address 192.168.1.1 255.255.255.0 ！配置路由器管理接口IP地址
Router(config-if)# no shutdown ！开启路由器f 1/0接口
Router(config)#show ip interface fastethernet 1/0 ！验证接口fastethernet 1/0的IP地址已经配置和开启
Router(config)# line vty 0 4 ！进入路由器线路配置模式
Router(config-line)# login ！配置远程登录
Router(config-line)# password star ！设置路由器远程登录密码为 “star”
Router(config-line)#end
Router(config)# enable secret star ！设置路由器特权模式密码为 “star” 或者
Router(config)# enable password star

图2.5 路由器配置
在主机DOS命令行下输入： telnet 192.168.1.1

图2.6 输入命令
输入telnet密码和特权密码即可进入到路由器的配置界面。
4、网络安全
1）当前，随信息化发展而来的网络安全问题日渐突出，这不仅严重阻碍了社会信息化发展的进程，而且还进一步影响到整个国家的安全和经济发展。面对网络安全的严峻形势，必须要建设高质量、高稳定性、高可靠性的安全网络。
一、当前网络安全形势日益严峻
现如今，全球网民数量已接近7亿，网络已经成为生活离不开的工具，经济、文化、军事和社会活动都强烈地依赖于网络。网络环境的复杂性、多变性以及信息系统的脆弱性、开放性和易受攻击性，决定了网络安全威胁的客观存在。人们在享受到各种生活便利和沟通便捷的同时，网络安全问题也日渐突出、形势日益严峻。网络攻击、病毒传播、垃圾邮件等迅速增长，利用网络进行盗窃、诈骗、敲诈勒索、窃密等案件逐年上升，严重影响了网络的正常秩序，严重损害了网民的利益；网上色情、暴力等不良和有害信息的传播，严重危害了青少年的身心健康。网络系统的安全性和可靠性正在成为世界各国共同关注的焦点。
1.网络安全问题已经成为困扰世界各国的全球性难题
在国际刑法界列举的现代社会新型犯罪排行榜上，计算机犯罪和网络侵权已名列榜首。无论是数量、手段，还是性质、规模，都出乎人们的意料。据有关方面统计，目前美国每年由于网络安全问题而遭受的经济损失超过170亿美元，德国、英国也均在10亿美元以上，法国为100亿法郎，日本、新加坡问题也很严重。比经济损失更为严重的是，人们将逐渐对全球网络的安全失去信心。网络问题不断，人们还怎么敢使用它？一旦不用网络，再好的网络服务也维持不下去。特别是全球互联网规模在不断扩大、技术含量不断提高，这些都要求有一个高可靠性、高质量的网络来承载，支撑由此带来的网络流量、管理控制、交换传输的复杂变化，这些都对全球网络的安全提出了新的更高要求。
2.我国网络防护起步晚、基础差，解决网络安全问题刻不容缓
根据中国互联网信息中心2006年初发布的统计报告显示：我国互联网网站近百万家，上网用户1亿多，网民数和宽带上网人数均居全球第二。同时，网络安全风险也无处不在，各种网络安全漏洞大量存在和不断被发现，计算机系统遭受病毒感染和破坏的情况相当严重，计算机病毒呈现出异常活跃的态势。面对网络安全的严峻形势，我国的网络安全保障工作尚处于起步阶段，基础薄弱，水平不高，网络安全系统在预测、反应、防范和恢复能力方面存在许多薄弱环节，安全防护能力不仅大大低于美国、俄罗斯和以色列等信息安全强国，而且排在印度、韩国之后。在监督管理方面缺乏依据和标准，监管措施不到位，监管体系尚待完善，网络信息安全保障制度不健全、责任不落实、管理不到位。网络信息安全法律法规不够完善，关键技术和产品受制于人，网络信息安全服务机构专业化程度不高，行为不规范，网络安全技术与管理人才缺乏。
3.企业用户防范意识淡薄，网络安全问题随处可见
安全意识淡薄是一直是网络安全的瓶颈，从企业到个人普遍存在侥幸心理，没有形成主动防范、积极应对的全民意识，网络安全处于被动的封堵漏洞状态，无法从根本上提高网络监测、防护、响应、恢复和抗击能力，在迅速反应、快速行动和预警防范等主要方面，更是缺少方向感、敏感度和应对能力。
据统计，2008年我国网民数量已经近3亿，互联网用户数高居世界第一。同时，互联网普及率达到22.6%，总带宽625G，IP地址1.8亿个，手机上网用户1.17亿。数据大幅增长的背后是信息网络与国民经济的联系日益紧密，购物、交友、获取信息无一不可以通过网络进行，但随之而来的是网络与信息安全问题日益突出，潍坊市40万用户断网也仅仅是冰山一角。
ebay是全球知名的电子商务公司，据统计ebay的仿冒网站竟达到333个，汇丰银行（HSBC）的仿冒网站也达到128个，而美联银行（WACHOVIA Bank）其仿冒网站数量为22个。雅虎（Yahoo）、西班牙银行则各自有拥有21个“山寨版”网站。据中国国家计算机网络应急技术处理协调中心2007年上半年公布的数据显示，07上半年，网络仿冒事件已超出06年全年总数的14.6%。有专家甚至称“发达国家的现在就是我们的未来”。
另据统计，2008年，我国被篡改的网站数量为5.4万个，其中政府网站为数不少。
中国国家计算机网络应急技术处理协调中心相关人员表示，网络攻击者们目标明确，篡改政府网站主要是为了泄愤，而利用网络钓鱼和网址嫁接等对金融机构、网上交易等站点进行网络仿冒主要
