ALCATELASON解决方案成都电信技术交流.pptx

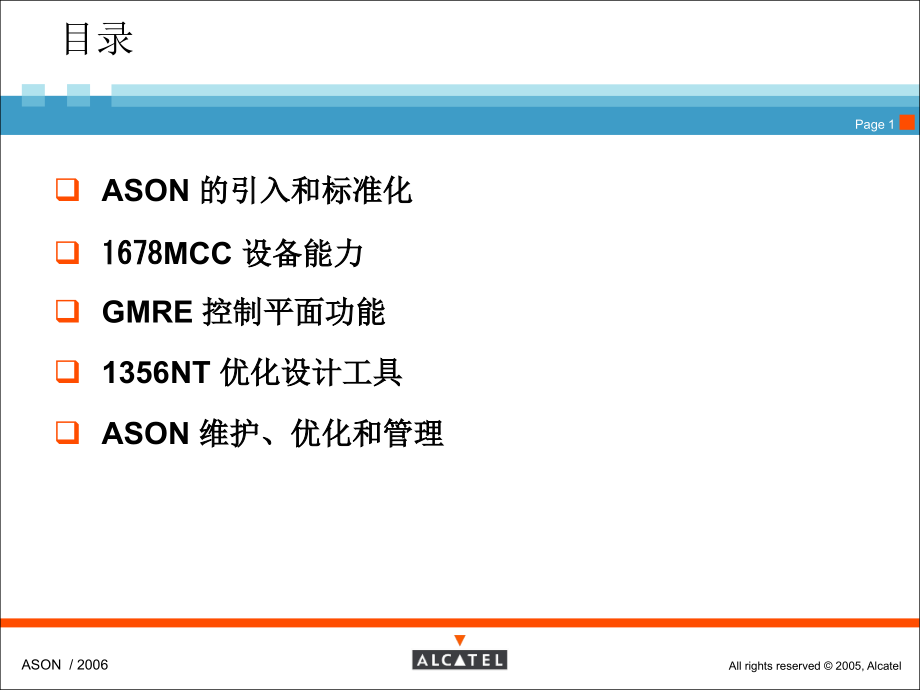

First Level,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,Page,#,All rights reserved 2005,Alcatel,ASON /2006,Page,1,目录,ASON,的引入和标准化,1678,MCC,设备能力,GMRE,控制平面功能,1356NT,优化设计工具,ASON,维护、优化和管理,Page,2,目录,ASON,的引入和标准化,1678,MCC,设备能力,GMRE,控制平面功能,1356NT,优化设计工具,ASON,维护、优化和管理,Page,3,为什么提出智能光网络,过去的传送网设备没有智能：,电话交换网、,IP/ATM,设备都具备智能性，支持自主选路、交换。人为的控制非常少，管理维护主要是告警、性能。,光传送网设备主要是硬件，网络的配置全部依赖网管系统。,业务需求驱动光网络体系结构的变化：,宽带数据业务和专线出租业务等的高速增长，网络的容量越来越大，调度压力增加，要求能自动调度；,数据业务的突发性特点，要求能自动动态按需申请，传统,SDH,的半静态配置模式无法满足要求；,数据业务的增长并没有给运营商带来相应的利润回报，运营商要求降低运营成本，提供增值业务；,目前集中式管理传统光网络无法解决,自主控制,的问题，在实现,多厂家的互操作方面,也有很多困难，因此引入智能控制平面和标准协议，是光网络体系结构发展的趋势。,Page,4,ASON,引入控制平面,Page,5,ASON,组成结构,自动交换光网络结构根据功能可以分为三个平面：传送平面、控制平面和管理平面，此外还包括用于控制和管理通信的数据通信网。,Page,6,ASON,控制平面功能,实现网络连接的动态建立和网络资源的动态分配：,信令功能：,通过信令完成呼叫和连接控制功能，快速有效的实现连接建立的自动化；,路由功能：,能够实时跟踪网络资源状态，并且根据实时状态来计算路由；,资源管理功能：,建立邻居发现和服务发现机制，使网络动态的发现可用的资源,地址和名称管理功能：,四类标识符、控制平面地址、地址的翻译等；,保护恢复功能：,出现故障时实现基于重路由的快速保护/恢复功能；对已经建立连接的重新配置和调整。,支持快速的业务指配，,支持新业务的引入,；,Page,7,ASON DCN,在,ASON,应用中，,DCN,主要采用两种消息传送方式：光纤内方式和光纤外方式。,光纤内方式:,光纤内方式是指管理和信令消息,由光纤链路内部的嵌入在传送业务信息中的,ECC,或专用信道承载。,例如：,SDH,中的,DCC,开销,OTN,中的,GCC,开销,光监控信道（,OSC）,中的通信开销,2,M,专用电路等,光纤外方式：光纤外方式是指管理和信令消息由专用的通信通道来承载，它与承载业务信息的光纤链路分离，例如：外部,IP,网络或专用电路。,光纤外方式应能提供10,M/100M,自适应以太网接口，并符合,IEEE 802.3,的规范。,Page,8,ASON,参考点和接口,Page,9,ASON/GMPLS,的国际标准化情况,Page,10,ASON,国家标准,国家标准：,自动交换光网络（,ASON）,技术要求 第1部分：,ASON,体系结构与功能要求（报批稿）,自动交换光网络（,ASON）,技术要求 第2部分：术语和定义（征求意见稿）,自动交换光网络（,ASON）,技术要求 第3部分:数据通信网（,DCN）,技术要求（送审稿）,自动交换光网络（,ASON）,技术要求 第4部分：,ASON,信令技术要求（草案）,自动交换光网络（,ASON）,技术要求,第5部分：用户-网络接口（,UNI）,技术要求,（框架),自动交换光网络（,ASON）,技术要求 第6部分：管理平面技术要求,（框架),自动交换光网络（,ASON）,技术要求 第7部分：自动发现技术要求,（框架),自动交换光网络设备测试方法（框架),自动交换光网络设备要求（框架),自动交换光网络,E,-,NNI,接口规范（立项）,自动交换光网络规划工具（立项）,自动交换光网络路由技术要求,Page,11,核心,ASON,传送网解决方案,ASB,提供业界商用最多的完整,ASON,解决方案，包括：,光交叉机1678,MCC,多业务接口，高集成度，全冗余设计，高扩展性,ASON,智能软件,GMRE,自动发现，保护/恢复，,UNI/E-NNI,互通,MESH,网设计和优化工具1356,NT,IP+ASON,联合设计工具,FAB,增值业务平台1355,VPN,Page,12,目录,ASON,的引入和标准化,1678,MCC,设备能力,GMRE,控制平面功能,1356NT,优化设计工具,ASON,维护、优化和管理,Page,13,对核心传送节点的要求,网络转型期对核心传送节点的要求更高：,设备能力,SDH,高阶&低阶,OTH,能力,数据处理能力,可扩展性,组网能力和网管,支持各种网络拓扑和端到端带宽指配,控制平面能力,保护恢复，自动发现，,UNI/ENNI,集成度&功耗,Page,14,New Generation:1678 MCC=Metro&Core Connect,575mm,294mm,533mm,The Core of a new Generation,TDM,I/O,STM-N,Data,I/O,GE/10GE,VSR,I/O,2.5G/10G,SDH (HO/LO),OTN(ODU switch),GMPLS/ASON,Ultra compact!,PTN(T-MPLS,L2),Page,15,集成度比较,Old Gen DXC:4K in 4 racks 600 x600mm,2001,Other vendors solutions available:,4K capacity in one 600 x600 rack,with blocking XC constraints,Vendor X:4K in a 600 x600mm,Vendor Y:2K in a 300 x600mm,Vendor Z:2K in a 600 x600mm,2003,2002,1678MCC,Alcatel 1678MCC,4K in 1/6,600 x600mm rack,24,times larger footprint,than 1678MCC,6,times larger footprint,than 1678MCC,1/24,footprint vs.old gen DXC,1/6 footprint vs.other vendors,Page,16,1678MCC,设备描述,4 x STM-64/10GE,16 x STM-16,16 x STM-1/4,16 X GigE,SFP and XFP plug-in modules,Control board/GMPLS,系统控制盘1+1内嵌,ASON,控制平面软件,Low Order SDH Matrix,SDH,低阶或,L2,盘,支持1+1配置,SDH/OTH,高阶矩阵1+1,内嵌时钟功能,22,layer-backplane,最高的单槽道背板容量：40,G,设备满配置功耗小于2000,W,Page,17,先进的640,G,单级高阶交叉矩阵,芯片（单盘）之间交叉点多，需要更多的备份交叉单元，功耗和面积增大,控制复杂，不支持主备无损切换,3,级,CLOS,引入内部阻塞，对组播/广播业务支持有限,无法向更大容量平滑升级,在单节点业务负荷超过,75,时，业务阻塞会使得已建立的业务出现瞬断，一方面加长了业务恢复时间，另一方面可能会触发网络的误恢复,单芯片内部交叉点多，技术难度高,控制简单，支持主备无损切换,保证严格无阻塞，支持全业务广播,支持向更大容量（5.12,T),的平滑升级,Page,18,128x,STM-16,(128x 2.5Gbit/s),32x,STM-64,(32x 10Gbit/s),最高的单槽道背板容量：40,G,4,x STM64 or 16 x STM16 per board,1/2/4 x STM64 fix or XFP plug-in modules,I-64.1,S-64.2,L-64.2,VL-64.2,UL-64.2,4/8/16 x STM16 with SFP plug-in modules,S-16.1,L-16.1,L-16.2,16 x STM4/1 with SFP plug-in modules,Any mix of STM-4 and STM-1 SFP plug-in modules,S-1.1,L-1.1,L-1.2,S-4.1,L-4.1,L-4.2,el.STM-1,4/8/16 x GbE with,SX,und,LX,SFP,plug-in modules,1/2/4 x 10 GbE fix or XFP plug-in modules,单盘,接口密度最高,22,layer-backplane,40G per Slot,Capacity,Page,19,全无阻塞单级交叉矩阵保证超大容量平滑升级,1678MCC HO&LO,扩展能力,256,Square,40G,LO Matrix,=16.128 VC12,512,80G,=32.256 VC12,768,120G,=48.384 VC12,1024,160G,=64.512 VC12,Square,320G,1K,4K,2K,Square,160G,Square,640G,HO Matrix,16/32K,2,.56/5.12T,Page,20,160,G,低阶矩阵已经商用,Switching entities VC3 and VC12,Switching entities VC11 for SONET,Links between HO and LO shelf are standard optical cables,FAN,FLCCONGI,MX640 Copy A,MX640 Copy B,I/O,I/O,LAC40,FAN,PSF,I/O,I/O,I/O,I/O,I/O,I/O,I/O,I/O,I/O,FLCSERVICE,LAC40,LAC40,LAC40,LAC40(protection),PSF,FAN,ALM Board,LX160 Copy A,LX160 Copy B,LA20,LA20,FAN,PSF,LA20,LA20,LA20,LA20,LA20,LA20,LA20(protection),PSF,LA20(protection),1678,MCC,低阶扩展描述,Fully scalable,160G LO matrix,Page,21,1678,MCC,数据能力,Different interface options on the applications,STM-1/4/16 SFP,STM-64 XFP,GbE SFP,10GbE LAN/WAN XFP,Flexible optics,b&w(I/S/L/V/U)and coloured,Modular concept for flexible in-service capacity extension on TDM and/or packet switching.,Mptmp,packet,transit,traffic,Packet,aggregation,traffic,Fan Unit,Fan Unit,Equicongi,4,MATRIX 4096(Copy A),8,MATRIX 4096(Copy B),8,Power,Equiservice,4,Power,ISA-ES 64,Packet Matrix,1+1 Redundant,16x GbE,4x10 GbE LAN,Ptp,packet,transit,traffic,Packet,aggregation,traffic,Page,22,10,GE-LAN board in 1678MCC,Generic solution:,Rate adaptive mapping into a VCG(VC4-nv),with flow ctrl.,and LCAS,n=1.64;,up to 4 ports per board,Full rate option:,Ethernet,full rate,up to VC4-68v,flow ctrl.and LCAS for n68,透明,VLAN,交换,VLAN segregation into different VCGs,OTH option:,Mapping into ODU1/2 with flow ctrl.,O/E,Data,Mapper,4,x 10GE LAN board in 1678MCC,Data,Mapper,MAC,MAC,O/E,O/E,BKPdr,Data,Mapper,Data,Mapper,MAC,MAC,O/E,Data Mapper Device,-GFP-F into VC-4-nv,-GFP-F into ODU1/2,4,x10GE LAN,interface ports,XFP technology,To,matrix,Page,23,10,GE-LAN board：Ethernet,VLAN,交换,Customer A,VCG,VCG,Port,VCG,Port,Port,VCG,Customer A,Customer B,Customer B,Port,Port,4,x10GbE LAN blade,Page,24,Ethernet,MPLS,SDH/ETH,Protocol stack,Ethernet,GFP,SDH,Protocol stack,Mapping,Over,SDH,G.7041(GFP-F),X.86(LAPS),G.707(Virt Conc),G.7042(LCAS),Classification Forwarding Criteria,Port,802.1,Q(VLAN),802.1p(prio bits),802.1,d(MAC DA),802.1,ad(SVL,A,N),MPLS Label+EXP,Class,Of,Service,Guaranteed,Best Effort,Regulated,MPLS Qos,Per-flow CAC profiles,Ethernet Protocols,STP 802.1D,RSTP 802.1w,MSTP 802.1s,Per-VLAN STP,Policing,Metering,Marking,Dropping,E-Line,E-LAN,Broadband Access,ISA-ES 64-,Ethernet&MPLS service aggregation:,1 Slot,wide;can be housed in,any port slot,20 Gbit/s,max,packet,throughput,128 x VC-4 structured toward the Back-plane,MPLS,mapping onto VC-x(x=12,3,4)trunk and ETH ports(IETF Martini),Per-flow QoS,Any topology,ISA-ES64,支持大容量数据,L2,交换,Matrix,I/O,access,module(opt.),TDM,Matrix,128,VC-4,ISA,-,ES64,in 1678,Eth ports,GbE,10GbE LAN,PACKET,Matrix,Eth,I/O,1,x10GbE,TDM ports,OC-3/12/48/192,OTM0.1/0.2,Page,25,阿尔卡特对光网络的远景发展观点,基于全业务节点的理念，能够同时支持普通用户（有线,/,无线）和商业用户的业务发展，,Transport MPLS,技术将成为融合网络的业务承载平台，能够支持所有类型的业务（,Ethernet,IP/MPLS,FR,ATM,TDM,）而分布式的,GMPLS,控制平面,，,将能够在不同层面间进行统一的业务调度,。,ADM,ADM,ADM,ADM,Layer 1(TDM and/or,),XC,XC,XC,PE,Layer 3,ADM,ADM,TMPLS(layer 1.5),CEs,L2(L3),businessservices,Residential services,CPE,CPE,Layer 2,XC,ADM,ADM,Page,26,ODU-lambda,CBR-ODU,ODU-lambda,ODU-lambda,Line,ROADM/OXC,Lambda,(colored),ODU switch,CBR-ODU,TMPLS-ODU,ODU-lambda,PoS/GE/10GE,CBR 2,.,5Gb/s,CBR 10Gb/s,CBR 40Gb/s,ODU-lambda,TMPLS switch,L2/L3-TMPLS,Line,Line,CBR 2.5Gb/s,CBR 10Gb/sCBR 40Gb/s,未来的核心网络节点架构,1678MCC,Page,27,未来网络发展：,PTN,（,Packet Transport Network),IP,化与分组化：,传送网络需要强化以太网数据功能以适应未来网络中以数据业务为主的业务模型，为了实现成本优化的电信级分组业务传送，需要在传送节点引入业务数据平面；,创新的通用矩阵交换技术,(,支持任何制式的信号,),支持,各种业务组合，从,100%,的电路至,100%,数据,完全的数据交换能力扩展不同的业务处理功能由相关的业务线路卡 完成，和相关技术的演进保持同步；,Transport MPLS(T-MPLS),是一种面向连接的分组交换传送网络技术,，由,ITU-T,进行标准定义,(consented Feb 2006),，,T-MPLS,起源于,IETF MPLS,针对分组传送网络的需求进行改进以实现成本优化,基于连接的组网方式，结合传送网络提供丰富的功能,丰富的保护,(,链型/环型,),恢复,丰富的,OAM(,性能监控,故障定位,配置等等,),和,IP/MPLS,层面高度的技术协同配合,Page,28,TSS 40 for,Metro Access,Applications,TSS 160 for,Metro Core,Applications,1678MCC,for,Metro Core/Backbone,Applications：,640G L2 MPLS,data capability,2.5/10G,1/10G,Nx10G,N x 10G,2.5/10G,1/10G,Nx10G,Metro Access,Ring,Hub,2.5/10 Gb/s links,Metro Core,Ring,Mesh,Nx10 Gb/s links,Backbone,Mesh,Nx10 Gb/s links,1678,MCC multiservice Core Node,数据能力扩展：1678,MCC=1850TSS 640,Page,29,未来网络发展：,OTN,（,Optical Transport Network,）,大颗粒业务处理：,大颗粒路由器信号的出现，使得具有,ODU,交叉功能的,OTN,网络是下一步发展的目标；,ITU-T G.709,定义的数字封装结构,OPU(,光信道净荷单元,),：是映射来的客户信号及相应的开销；,ODU(,光数据单元,),：用于净荷单元的通道层连接；,OUT(,光传输单元,),：用于段层连接的错误纠正。,Page,30,OTH,矩阵：640,G,矩阵已经支持,256 x 256 ODU1,or,64 x 64 ODU2,16 x 16 ODU3,所有类型连接,无阻塞,OTH/SDH,灵活使用矩阵容量,任何组合,ODU1/ODU2/ODU3 multiplexing Protection ODU level,1+1 SNCP/N(path,single-ended),1+1 SNCP/I(section,single ended),GMPLS/ASON control plane extension with fast restoration for OTH(ODU1/2/3),1678MCC OTN,能力,主要驱动力：大颗粒业务的透明传送！,OTH,接口：,2.5,G/2.7G UNI/NNI Card,Capacity 8x2.5G/2.7G,UNI/NNI configurable per port,SFP optical modules,S-16.1,L-16.1,L-16.2,10G/10.7G UNI/NNI Card,Capacity 4x10G/10.7G,UNI/NNI configurable per port,10.7G Concentrator mode,De-/Multiplexing 4xODU1-ODU2,Path Termination ODU2,XFP/XFP-E optical modules,I64.1,S64.2b,P1L1-2D2 and SW,EW(10GE WAN),Page,31,OTN,传送,2.5G(10G),2.5G(10G),Customerlocation 1,Customerlocation 2,OTH DWDM,10.7G,OTH DWDM,OTH NT,2.7G,2.7G,OTH transport,OTH DWDM,10.7G,OTH DWDM,OTH NT,Changed from,2.5G,to,2.7G,!,Changed from,2.5G,to,2.7G,!,Changed from,10G,to,10.7G,!,enhanced fault and performance supervision,still no flexibility,Page,32,OTN,组网,2.5G(10G),2.5G(10G),Customerlocation 1,Customerlocation 2,OTH NT,2.7G,2.7G,OTH networking,10.7G,OTH DWDM,10.7G,OTH DWDM,OTH NT,OXC,10.7G,10.7G,10.7G,10.7G,OXC,OXC,OXC,OXC,OTH DWDM,OTH DWDM,full flexibility,enhanced protection/restoration capabilities,reduced OPEX,1678,MCC multiservice Core Node,Page,33,NGTRU,1678,MCC,X,X,X,X,LAN A,NGTRU,1678,MCC,X,X,X,X,LAN A,NGTRU,X,X,X,X,LAN A,HO,16/32K,Matrix A,HO,16/32K,Matrix B,Core Connect,1678,MCC,1678,MCC,Up to 5Tbit/s,matrix capacity,1678,MCC,矩阵能力扩展描述,Page,34,目录,ASON,的引入和标准化,1678,MCC,设备能力,GMRE,控制平面功能,1356NT,优化设计工具,ASON,维护、优化和管理,Page,35,ASON,分布式控制平面：,GMRE,GMRE(GMPLS Routing Engine),是内置于于每个,OXC,网元中的,ASON,控制平面软件，,采用标准的,ITU/GMPLS,协议规范实现,信令：,RSVP-TE,路由：,OSPF-TE,链路管理：,LMP,Page,36,自动发现,自动发现相邻节点和链路,发现方法,TRACE ID,方法（,J0,字节）,测试消息（,LMP）,业务板卡自动发现,Optical XC,In-Band J0 Byte-Section Tracing,Out-of-Band Test Message,Performs correlation b/w in-band J0 trace and out-of-band test message,Page,37,信令功能,在传统的电话网、,ISDN、ATM,等网络中，都有信令的概念。,在,SDH,和,WDM,中，主要依靠网管实现连接的调度，信令作用并不明显。随着用户对带宽需要的持续增加、对于快速灵活的业务分配和对资源的有效管理的需求变得越来越迫切。这需要一个更加完善的控制信令系统，以适应将来的技术和网络的发展。,ASON,的体系时，提出了分布式呼叫和连接管理（,DCM）,的概念，致力于制定,ASON,网络中的网元通过互相通信而建立光通道的标准信令协议。,RSVP-TE,协议的特点：,采用后向连接建立:,PATH:,请求标记分配,RESV:,分配标记和预留资源,Page,38,RSVP-TE,连接建立,10.1.1.,2,10.1.1.,6,10.1.1.,3,10.1.1.,7,10.1.1.,4,10.1.1.,5,10.1.1.,1,12.0.0.,1,POP,10.1.1.,2,10.1.1.,6,10.1.1.,3,10.1.1.,7,10.1.1.,4,10.1.1.,5,10.1.1.,1,12.0.0.,1,POP,path,消息,path,消息,Resv,消息,交叉配置,Resv,消息,交叉配置,path,消息,Resv,消息,交叉配置,Resvconf,消息,Resvconf,消息,Resvconf,消息,Path Message,包含,EXplicit Route,Resv Message,包含,Record Route,连接请求,显式路由计算(,ERO),Page,39,RSVP-TE,连接建立,10.1.1.,2,10.1.1.,6,10.1.1.,3,10.1.1.,7,10.1.1.,4,10.1.1.,5,10.1.1.,1,12.0.0.,1,POP,Page,40,路由功能,通道路由计算,支持三种路由计算模式：分级路由、源路由、逐跳路由；,支持工作和保护路径的计算；,支持路由约束：链路代价、包含/排斥网络资源、业务等级、路由多样性、碎片最小（负载均衡）、网络性能、传输层特定约束条件；,路由信息发布（,OSPF-TE）,网络拓扑的自动发现和拓扑信息的更新；,链路状态信息的发布：节点可达性、链路属性、节点和链路多样性、链路保护属性等；,网络接口上的信息发布：,UNI,接口不允许发布路由信息，不信任的,E-NNI,接口应过滤域内拓扑信息细节。,Page,41,OSPF,基本操作,基本操作,拓扑/邻居发现,链路状态的广播,ASON,节点,ASON,节点,ASON,节点,hello,hello,hello,hello,周期性的发送,数据库信息,数据库信息,链路状态更新,链路状态更新,泛洪机制,Page,42,保护恢复方式,恢复时间,业务生存性,PRC,保护恢复结合,15,ms,抵御多故障,Protection,SNCP,MS SPRING,MSP,15,ms,50ms,抵御单故障,GR,预计算恢复,2,s,抵御多故障,SBR,实时计算恢复,2,s,No Protected,无保护普通业务,-,不抵御故障,保护恢复类型+优先级-灵活定义业务,SLA,+,按需映射,在线修改,优先级别,5,4,3,2,1,5种保护恢复类型5个业务优先级别=25种业务,SLA,业务建议：,一级电路：最高优先级,+,PRC,，快速倒换，抵御多故障，保证“永不中断”！,二级电路：较高优先级,+,SNCP,，快速倒换，保持传统的高等级业务质量。,三级电路：较低优先级+恢复，抵御多故障，带宽利用率高。,四级电路：最低优先级+无保护，尽力而为，被抢占。,Page,43,动态重路由恢复,对于动态重路由恢复，在故障发生前，恢复路径不事先建立。一旦故障发生，利用信令实时地建立恢复路径。,如果当前的工作路径再出现故障，又会再次进行重路由。,恢复路径的计算依赖于故障信息、网络路由策略和网络拓扑信息等。,当故障发生后，检测到故障的节点应判断该故障是否需要启动恢复进程，然后该节点应向业务的上游节点发送一个故障指示信号（,FIS）。,FIS,可以由中间节点逐跳传递并最终到达源节点，也可以直接被传递到源节点。源节点终结,FIS,并触发恢复操作。由于,FIS,是控制消息，它的传送应设为高优先级。,Page,44,恢复策略一：基于源的恢复（,SBR）,UNI,UNI,Ingress for,blue,connection,Ingress for,violet,connection,Failure,Notification,Failure,Notification,DXC selects,the way through,the network,Page,45,预置重路由恢复,预置重路由的特征是在故障发生前，为工作路径预先计算出一个端到端恢复路径，并预先交换信令来预留资源。,对于源节点和宿节点，同时建立工作路径和恢复路径，但此时恢复路径并未被完全启用，不能承载业务，在故障发生后需要激活这个恢复路径以承载受影响业务。,由于恢复路径是未被启用的，因此恢复路径可以是专用的或共享的，这样可以提高网络资源的利用率。,如果是共享的，则网络中其它工作路径出现故障后，可以使用该恢复路径上的资源，此时，控制平面应当自动为该恢复路径对应的工作路径再建立一条恢复路径。,Page,46,恢复策略二：受保证的恢复（,GR）,受保证的恢复验证备份路径的可用性，要求：,备份路径在故障发生前计算并在控制平面建立虚连接,传送平面备份资源在故障前并不分配,备份路径需验证：,资源可用性,SRLG,差异性（共享资源不应该保护同样的风险）,备份路径故障上报：,备份路径被其他路径使用（如原来的或备份的）,备份路径被共享同样风险的更高优先级备份路径强占,如果备份路径请求被拒绝，源节点会试图建立不同路由备份路径,如果所有的尝试失败，源节点会上报,NMS,告警，指出连接不能获得备份路径。,GR：(Guarenteed Restoration),Page,47,保护和恢复结合,传统网络保护机制只能应对单次故障。,ASON,恢复可以抵御多重故障但信令路由引入了额外的处理时间，导致恢复速度较保护慢。,ASON,网络可以支持保护与动态恢复的结合：抵御多故障，且每次倒换时间小于50,ms。,Page,48,超快恢复,可靠性提高2个级别,W,P,50ms,meshed,p,w,2 sec,50ms,meshed,p,w,99.999%,P,rotection and,R,estoration,C,ombined,(PRC),自动故障诊断,自动重配置,路由优化,保护倒换,50ms,保护倒换,50ms,恢复策略三：分布式,PRC,Page,49,基于优先级的业务抢占,基于优先级的业务抢占机制，和,PRC,结合保证业务“永不中断”！,发生故障影响多个业务时高等级业务先恢复；,如果网络空闲资源不够，高等级业务被恢复，低等级业务丢失；,没有空闲资源时，高优先级业务可抢占低优先级业务的资源。,Page,50,标称电路,是指业务最初始的配置，往往代表电路的最佳路由，并有运营商和网络管理者的人为考虑在其中。,网络出现故障时，业务可以自动被恢复，但若故障修复后，网络应有能力将业务重新切换返回至标称电路上，以使网络始终处于最佳运行状态并便于网络维护。,故障修复后，,PRC、GR、SBR,及被抢占的业务均能返回到标称路径：,自动返回,故障修复后自动返回到标称路径。,手工返回,故障修复后由网络操作者决定并手工切换返回到标称路径。,业务倒换时间小于1,ms。,标称路径能力,Page,51,四个要素：,恢复的确定性,通过网络规划工具计算并预留抵御两次以上故障所需的备份带宽，通过预计算的方式在网管界面上显示恢复路径的走向（但并不预留资源）。,恢复的稳定性,在大业务量情况下链路故障会影响多个不同源节点出发的电路，为避免中间节点同时收到并处理不同源节点发来的大量的建立/拆除请求而导致网络振荡，系统在内嵌的一个振荡平抑时间之后，才依次更新所有节点的本地交叉连接数据库。这种机制保证所有节点的恢复时间维持在同等水平，尤其适合于大网应用！,恢复效率,传输资源碎片最小,原则：系统总是试图去先填满小的,STM-x,管道中的空闲时隙，所以网络中的资源碎片会最小，一方面意味着系统可以最大程度地恢复所有受影响的电路，另一方面也意味着网络中可以保留尽可能多完整的链路资源来恢复大颗粒业务（,VC4-16C,或,VC4-64C）,。,恢复速度,业务中断时间有两个重要的门限值：第一个是50,ms(PRC)，,此时可以满足话音和大多数业务的质量要求，除了瞬态冲击外业务不中断。第二个门限是2,s(GR、SBR），,信令网的稳定性可以保证，几乎所有的数据会话协议仍能维持不超时，图像业务则会发生丢帧和图像冻结现象（几秒）。因此2,S,门限作为网络恢复的目标值，称为连接丢失门限（,CDT）。,如何评价恢复质量,Page,52,支持,UNI、ENNI,互通,ASON,domain,Single-Vendor,domain,I-NNI,UNI,E-NNI,I-NNI,Single-Operator,基于,最新的信令和路由标准进行互操作,已经,实现,OIF UNI1.0,、,2.0,支持,SDH,和,GE,的,SC,业务,根据,UNI-C,的业务级别，,UNI-N,侧分别适配为,PRC/SNCP/GR/SBR,等各种业务类型,INNI基于,标准的,RSVP-TE,，OSPF-TE,支持,E-NNI,信令,和路由，成功实现现场多厂家互通,GMRE domain,提供带宽按需分配业务，简化多厂商&多运营商环境下的连接建立过程,ASON,Domain,E-NNI,Page,53,OIF 2005 Event,Page,54,国内首次实现大规模,ENNI,互通。,几个厂商实现两两互通和,3,个厂商的多域互通。,与,OIF,互通测试相比，增加了：单域多节点、双节点互连、控制节点失效等测试内容。,通过跨域的双节点互连和,1,1MSP,保护的结合，可以对跨域业务提供基本的保护。,跨域端到端恢复由于恢复算法各异尚不成熟。,中国电信,E-NNI,测试,Page,55,目录,ASON,的引入和标准化,1678,MCC,设备能力,GMRE,控制平面功能,1356NT,优化设计工具,ASON,维护、优化和管理,Page,56,ASON,维护和优化工具,ASON,网络的很多特性和传统,SDH,网络是不同的，专业的规划和优化工具对于一个,ASON,网络来说是必不可少的。,规划工具的规划计算结果应与实际网络设备保持一致。,应从,ASON,网管上方便的取得分析计算所需的数据，以便及时计算现网的情况。在保证网络安全的前提下具有将网络优化分析结果导回至现网。,根据网络拓扑结构，业务量，可以计算出所需各节点的端口种类、数量，计算出各通道需用的种类、容量，计算结果应准确的反映出网络的实际结果，能指导工程建设和运营维护。,能够根据运营要求改进和进行版本更新。,能计算出网络任意单点（光纤、节点）、或者双点故障时，业务完全保护恢复所需的资源，,给出网络扩容建议。,Page,57,Alcatel,自主研发的网络规划和优化工具,：,和,ASON,设备内置的算法保持严格的一致性；,能直接从网管平台提取现网数据；,不存在版权,Licence,问题。,135,6,NT,ASON,设计和优化工具：1356,NT,该网络设计工具可以使：,如何分布要求的网络资源,如何路由要求的业务,网络中是否有空闲资源或瓶颈存在,网络中是否有足够
