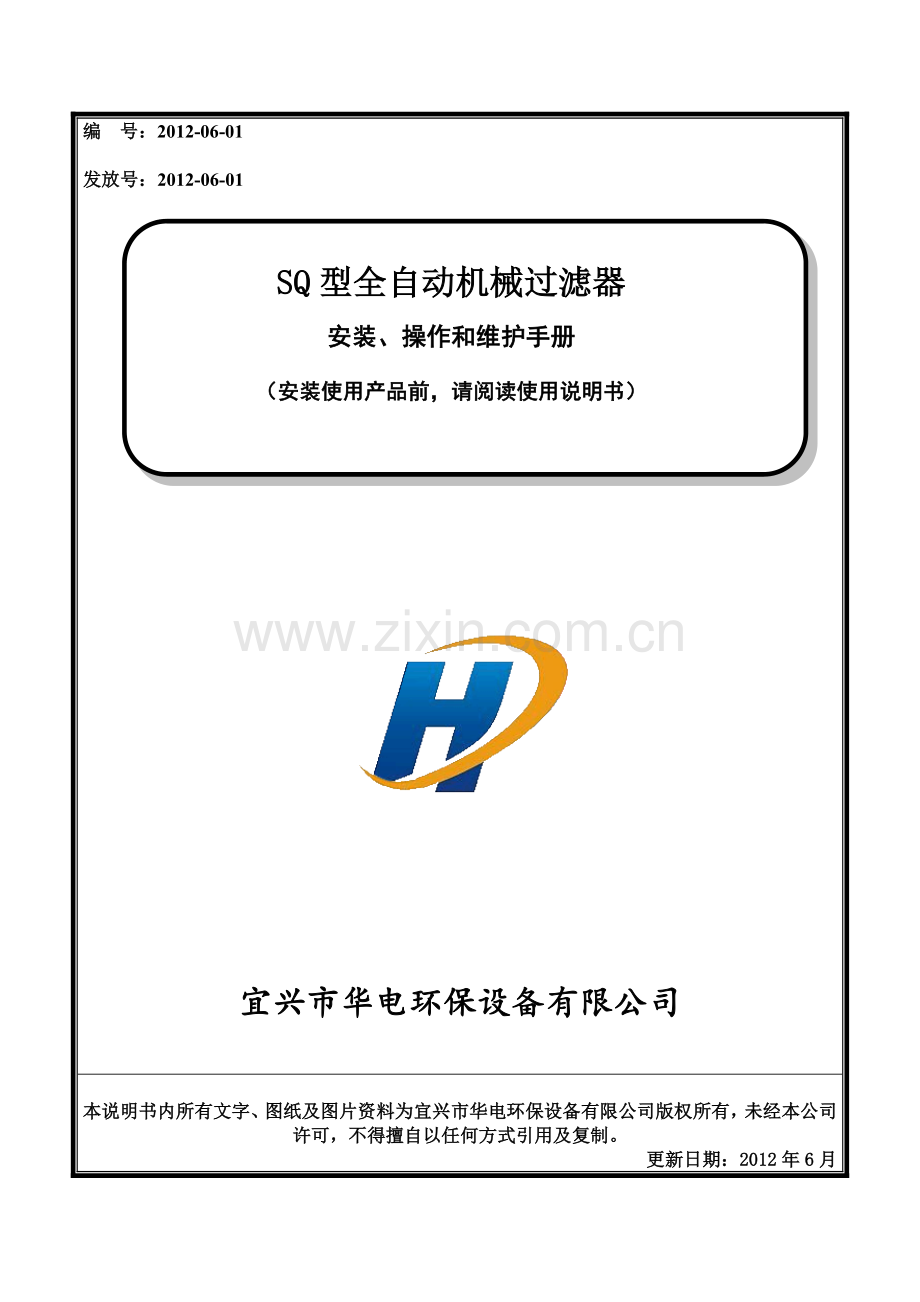

编 号：2012-06-01

发放号：2012-06-01
SQ型全自动机械过滤器
安装、操作和维护手册
（安装使用产品前，请阅读使用说明书）

宜兴市华电环保设备有限公司

本说明书内所有文字、图纸及图片资料为宜兴市华电环保设备有限公司版权所有，未经本公司许可，不得擅自以任何方式引用及复制。
更新日期：2012年6月

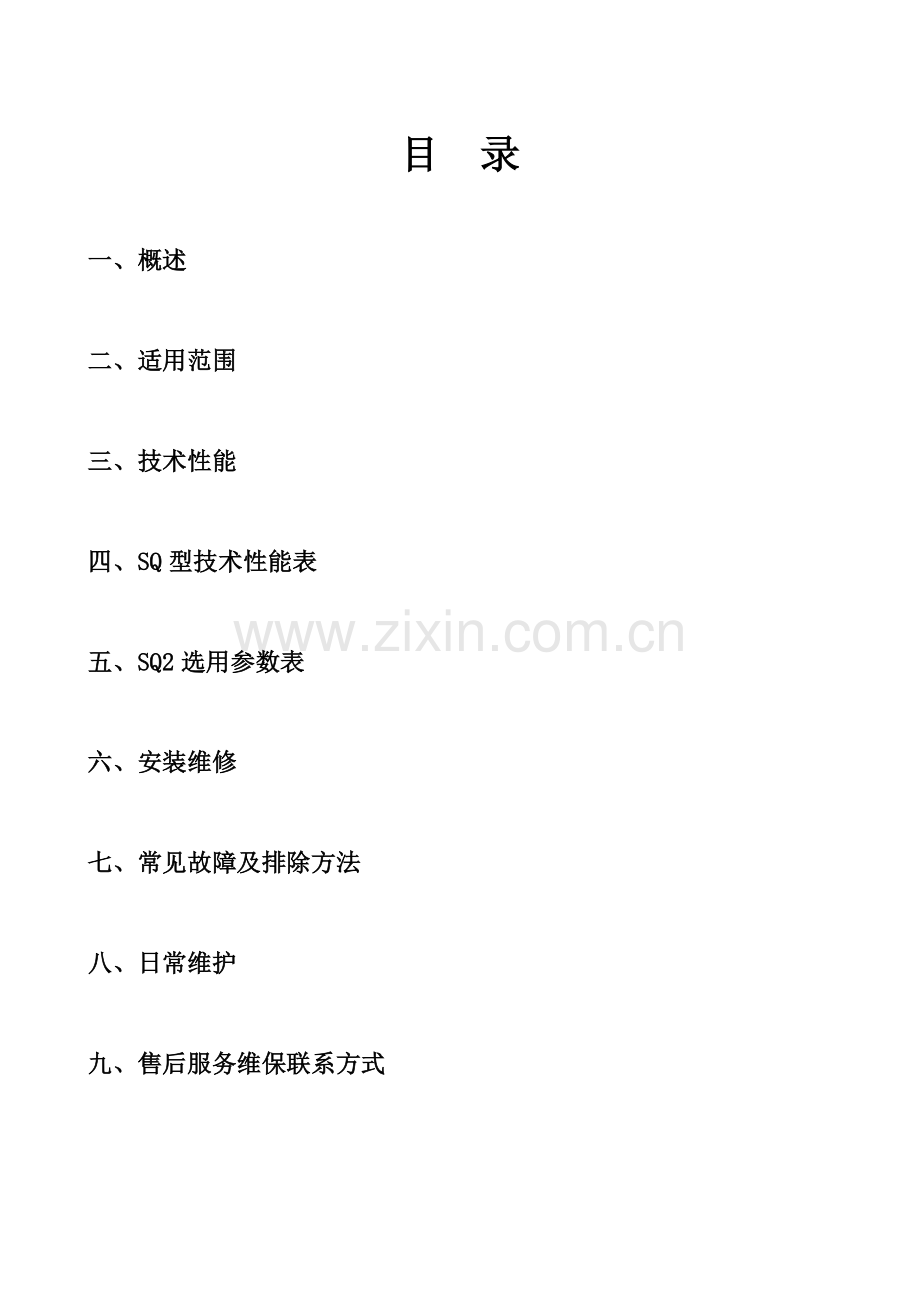

目 录
一、概述
二、适用范围
三、技术性能
四、SQ型技术性能表
五、SQ2选用参数表
六、安装维修
七、常见故障及排除方法
八、日常维护
九、售后服务维保联系方式

一、概述
SQ型全自动机械过滤器装置属无电控、无阀门、无专人管理型。体外不设反冲洗系统和水塔。当滤料上层的悬浮物升高时，过滤水流速逐渐减小，体内水位逐渐升高，达到设置高度（负压）行成虹吸，几分钟后水流将委快改变方向并连同体内高位水箱内的水同时快速从底部向上冲洗，当高位水箱内的水降到最低位时，破坏斗内进气而虹吸停止，进水便很快回到原来进水方向。本装置无后移症问题，具有较高的节水、节电、节约人工特点，能配套于自动化工程。
二、适用范围
SQ型系列全自动过滤装置，主要用以去除水中颗粒状杂质悬浮物，固体物及能形成吸附沉淀的过滤，提供符合各种不同用途的工业用水及生活用水。
（1）用于城镇、农村、工矿企事业等场所制取自来水的净化过滤装置。
（2）用于石油、化工、冶金、电力、纺织、医药、轻工、机制等生产过程的循环水旁滤装置。
（3）用于高级宾馆、别墅、酒家、商厦等水景及游泳池的净化过程装置。
（4）用于锅炉软化水及电力工业高纯水系统的预处理装置。
（5）用于食品、工业及饮料工来的给水处理装置。
（6）用于废水处理过程的中水道，作回用及净化过滤装置。
三、技术性能
SQ型全自动过滤装置属非电控型过滤装置，全靠预过滤水的重力压力及机械原理实现全自动工作。
SQ型全自动过滤装置分：重力式、压力式二种。以下各设计参数均为重力式。压力式另设详图，一经采用，即另行提供。
体外不设反冲洗水泵或水塔，进水、出水、反冲洗及排污等均不需设置操作阀门及相应的电控设施，从而节省泵房土建及大量的电控仪表及器材，无需专人操作管理，运行费用低廉。
1、节约原水，产水量高，水的利用率≥97%（详见全国给排水工程标准技术委员会测试资料）。
2、不设反冲洗设施，且工作水头低（0.06MPa）所以它比国内其它过滤器节省电耗20%以上。
3、结构简单，无需任何配套设施，节省管材及土建基础，体积小室内外均可设置，无需特殊厂房要求，因而节省基建投资，辅助设施及安装费用。
4、主要零部件为国家标准件，本体材料为碳钢，工作部件均为不锈钢及铜件。
5、出水水质为0.5-10NTU之间，用户可根据需要任意调节。
6、其它技术性能详见技术性能表并参见各表。

四、SQ型技术性能表
型 号
流量m3/h
工作
压力
MPa
适用
水温
℃
生活污水
软化及除盐
游泳及水景化
循环冷却
及中水道
工业给水
T/h
生活污水
T/h
滤前
浊度
NTU
滤后
浊度
NTU
滤前
浊度
NTU
滤后
浊度
NTU
滤前
浊度
NTU
滤后
浊度
NTU
滤前
浊度
NTU
滤后
浊度
NTU
SQ-10
-1000
10-1000
7.5-700
0.1-0.3
10-50
≤20
≤3
≤3.5
≤1
≤5
≤1.5
≤80
≤10
SQ1选用参数表（H5详见基础设计参数表或另行设计）
型 号
生活给水流量
（m3/h）
工业给水流量
（m3/h）
θ
H
H1
H2
H3
H4
H5
H6
Dg1
Dg2
Dg3
Dg4
Dg5
自 重
(Kg)
运行重量
(Kg)
SQ1-10
7.5
10
1200
3900
2550
1900
200
2600

200
80
450
30
70
125
1100
3900
SQ1-15
10
15
1400
3950
2550
1900
200
2600

200
80
450
50
80
150
1400
5400
SQ1-20
15
20
1600
4000
2600
1920
230
2700

200
100
400
65
100
150
1800
7300
SQ1-25
18
25
1800
4050
2650
1920
230
2850

200
100
400
65
100
185
2600
9400
SQ1-30
22
30
2000
4100
2700
1950
230
2900

250
150
450
80
100
200
3200
11600
SQ1-50
40
50
2600
4200
2800
2000
250
2920

250
150
450
80
150
200
5300
19000
SQ1-70
50
70
3000
4300
2900
2100
300
2940

300
175
450
100
150
250
6500
24000
SQ1-100
70
100
3600
4410
3000
2200
300
2960

350
200
450
100
175
300
8900
36100
基础设计参数表
型 号
θ1
A
a
H
H1
h
b
b1
b2
b3

L
钢 筋
备 注
SQ1-10
950
500
300
600-800
200
200
220
35
150
110
10
300
4θ12

SQ1-15
1050
550
300
600-800
200
200
200
35
150
110
10
300
4θ12

SQ1-20
1200
650
350
600-800
200
250
280
40
200
140
12
300
4θ12

SQ1-25
1350
700
350
600-800
200
250
280
40
200
140
12
350
4θ12

SQ1-30
1450
850
400
600-800
250
300
300
40
220
150
12
350
4θ12

SQ1-50
1900
1000
450
800-1000
250
300
360
40
140
180
12
300
9θ12
基础须配筋
SQ1-70
2200
1100
450
800-1000
300
300
420
40
170
210
14
350
9θ14
基础须配筋
SQ1-100
2600
1400
500
800-1000
300
300
420
45
180
225
14
350
9θ14
基础须配筋
五、SQ2选用参数表      注：SQ2-100~1000T/H基础图（另设详图，一经采用，即另提供）
型 号
生活给水流量
（m3/h）
工业给水流量
（m3/h）
L1
L2
H
H1
H2
H3
Dg1
Dg2
Dg3
Dg4
Dg5
自 重
(Kg)
运行重量
(Kg)
SQ2-100
70
100
3200
3200
3900
1900
250
2600
200
100
175
450
300
9000
36500
SQ2-200
150
210
6500
3250
4000
1900
300
2650
250
100
250
450
400
17500
71000
SQ2-300
200
300
5550
5550
4100
1950
350
2700
300
125
275
450
450
26000
106000
SQ2-500
350
510
7150
7150
4300
2000
400
2800
400
125
350
450
600
38000
171000
SQ2-800
550
810
12800
6400
4400
2050
450
2900
450
150
450
450
700
61000
274000
SQ2-1000
700
1020
14300
7150
4500
2100
500
3000
500
150
450
450
800
75000
346000
六、安装维修
（1）SQ型全自动过滤装置结构简单，进、出水管及反冲排污均不需设置操作阀门，本装置运至现场就位后接通进、出水管道及排污管口就可投入运行。排污管口也可直接排入下水道。
（2）本过滤装置，安装要求垂直度偏差≤±1.00
（3）进水管道上要加装压力表（0-0.6MPa）
（4）过滤装置每半年补充一次滤料，先人工停止进水，放空：打开入孔及手孔，补充滤料至设计高度，每年检修维护一次，检查时，先人工停止进水，并放空打开入孔和手孔，取出滤料，人工进入滤器，进行检修维护，先检查平衡箱工作是否灵活，锈蚀的零部件要切换，损坏的滤帽要更换，堵塞的滤帽要疏通，最后补充滤料至设计高度。
七、常见故障及排除方法
在运转中出现自动反冲洗时间间隔过短，只有几个小时或几十分钟，频率过多。
故障原因：滤料层严重堵塞
排除方法：
1、关闭出水管进行强制反冲洗。
注：自动反冲洗时间间隔一般为28小时左右。
在运转中出现出水水质不达标，自动反冲洗时间过长。
故障原因：强制反冲洗和自动反冲洗时间上层小粒径滤料流失过多。
排除方法：
2、打开上人孔和内人孔补充一部份天然石英砂。
注：过滤装置一般每半年补充一次滤料，先人工停止进水，打开放空阀，内部水放干后，打开外部检修人孔及内人孔，补充滤料至设计高度；
八、日常维护
1、每周的检查
检查设备的全自过滤器出水是否正常；
检查设备的全自过滤器形成自动反冲洗时间间隔是否正常。
2、每年的检查
每年检修维护一次，检查时，先人工停止进水，并放空，打开上人孔、内人孔及出滤料口，取出滤料，人工进入过滤器，进行检修维护，先检查平衡箱工作是否灵活，锈蚀的零部件要切换，损坏的滤帽要更换，堵塞的滤帽要疏通，最后补充滤料至设计高度。
