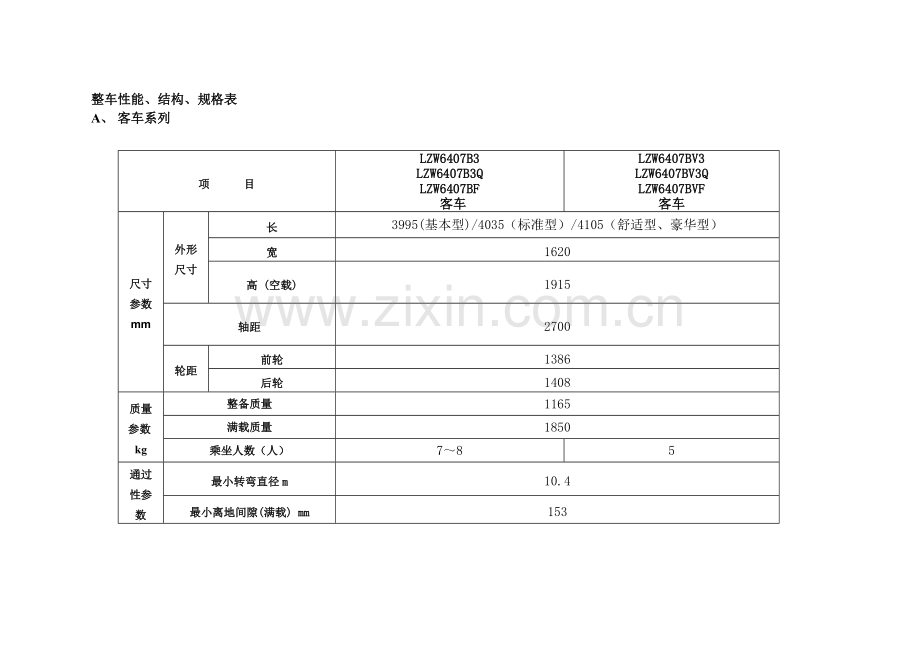

整车性能、结构、规格表
A、 客车系列
项 目
LZW6407B3
LZW6407B3Q
LZW6407BF
客车
LZW6407BV3
LZW6407BV3Q
LZW6407BVF
客车
尺寸参数
mm
外形尺寸
长
3995(基本型)/4035（标准型）/4105（舒适型、豪华型）
宽
1620
高 (空载)
1915
轴距
2700
轮距
前轮
1386
后轮
1408
质量参数kg
整备质量
1165
满载质量
1850
乘坐人数（人）
7～8
5
通过性参数
最小转弯直径m
10.4
最小离地间隙(满载) mm
153

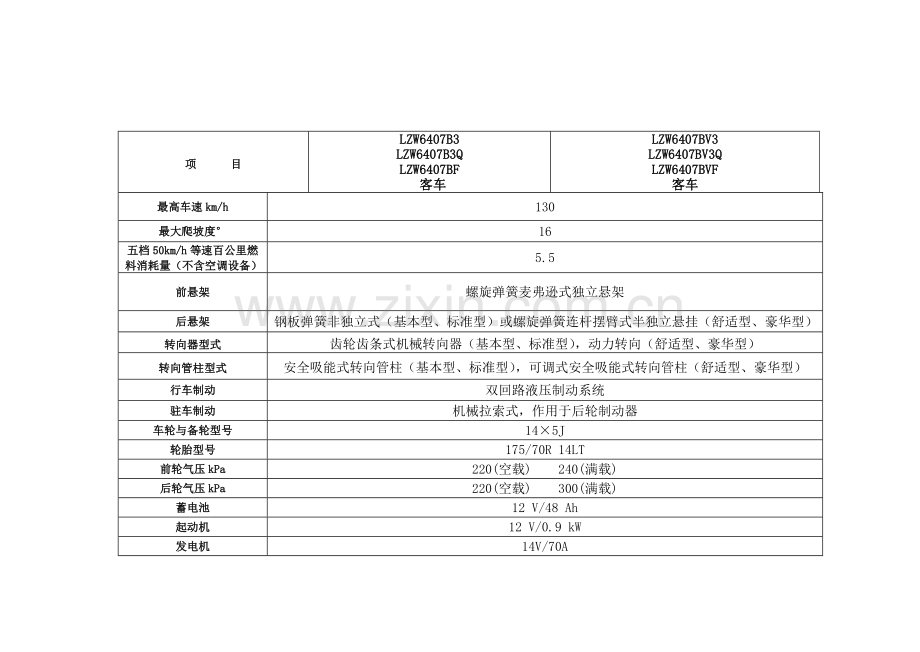

项 目
LZW6407B3
LZW6407B3Q
LZW6407BF
客车
LZW6407BV3
LZW6407BV3Q
LZW6407BVF
客车
最高车速km/h
130
最大爬坡度°
16
五档50km/h等速百公里燃料消耗量（不含空调设备）
5.5
前悬架
螺旋弹簧麦弗逊式独立悬架
后悬架
钢板弹簧非独立式（基本型、标准型）或螺旋弹簧连杆摆臂式半独立悬挂（舒适型、豪华型）
转向器型式
齿轮齿条式机械转向器（基本型、标准型），动力转向（舒适型、豪华型）
转向管柱型式
安全吸能式转向管柱（基本型、标准型），可调式安全吸能式转向管柱（舒适型、豪华型）
行车制动
双回路液压制动系统
驻车制动
机械拉索式，作用于后轮制动器
车轮与备轮型号
14×5J
轮胎型号
175/70R 14LT
前轮气压kPa
220(空载) 240(满载)
后轮气压kPa
220(空载) 300(满载)
蓄电池
12 V/48 Ah
起动机
12 V/0.9 kW
发电机
14V/70A

倒车雷达(如装备)使用提示
当变速杆挂入倒车档“R”时，此时系统进入自检状态：
若两组传感器功能正常，则蜂鸣器发出“哔！”的一声。
若任一组传感器功能异常，则蜂鸣器发出“哔！哔！”的二声短音。
若两组传感器功能异常，则蜂鸣器发出“哔！哔！哔！”的三声短音。
正常状态下，在距离障碍物120cm以上时，倒车蜂鸣器不应发出“哔！”的声音。
当你在倒车时听到“哔！” “哔！” “哔！”的长间歇警告音时，表示您车后传感器距离的障碍物已经进入120cm的范围内。
当你在倒车时听到“哔！” “哔！” “哔！”的短间歇警告音时，表示您车后传感器距离的障碍物已经进入90cm的范围内。
当你在倒车时听到“哔！” “哔！” “哔！”的急促间歇警告音时，表示您车后传感器距离的障碍物已经进入60cm的范围内。
当你在倒车时听到“哔！” “哔！” “哔！”的长鸣警告音时，表示 您车后传感器距离的障碍物已经进入40cm的范围内。
注：在长鸣区（0~40cm）内有障碍物时倒车，会导致测试距离不准确。当障碍物进入40cm后，再退出60cm之前均为长鸣声。
注 意 事 项
● 倒车时为了确保系统侦测时间及倒车安全，请用5km/h以下的速度进行倒车。
● 倒车时听到长鸣警告音时，请立即停车，以免撞到后方的障碍物。
● 避免强力敲击或高压水枪直接冲洗传感器，否则传感器可能损坏。
● 雪、泥、水滴等异物沾附在传感器上时，容易造成误动作。
● 在上坡或下坡路上进行倒车时，可能引起错误报警，请特别注意。
告 诫
● 本产品为辅助工具，在使用一段时间后会对其产生相当程度的依赖性，但其实“您”才是最佳的驾驶者。因此请按正确的步骤倒车，对于因装配本产品后疏忽驾驶而造成的车辆、人、畜等伤害，本公司概不负责。

注 意 事 项
● 以下场合易造成系统侦测不到或侦测不良，请注意：
①铁丝网、绳索之类的细小物体；
②在草中或崎岖不平的路面行车；
③棉、雪等易吸收声波的物体；
④检知器表面附着异物；
⑤同频率的超音波杂音、金属声、高压气体排放声等；
⑥障碍物为锥状，锐角反射物；
⑦低于10cm或高于1m的障碍物。

钥匙和遥控器( 如装备)

OM2618

钥匙
有两把钥匙，用于点火和打开所有车门。请将备用钥匙保存在汽车以外的安全地方, 以防车辆被盗。

遥控器( 如装备)
您的汽车如果配备了遥控器，关于遥控器的使用请参见" 中控锁系统"。

请妥善保管您的遥控钥匙（两个）。

1. 遥控开(UNLOCK)： 。
2. 遥控关(LOCK)： 。

更换遥控器电池

OM2491

1. 用一把小十字起将遥控器表面的螺钉拧开，然后轻轻地将前体和后盖分开。
2. 小心将电池由遥控器中取出。切勿用硬金属件将电池猛力撬出。
3. 更换电池。
4. 重装遥控器，确保前体和后盖结合紧密，以免进水。
5. 检查遥控器的操作。

告 诫
● 更换电池时，应注意不要触摸电路，来自人体的静电传到这些表面，会使发射器损坏。
● 注意电池极性。

中控锁系统( 如装备)
中控锁是由驾驶员侧车门来控制的。
当驾驶员侧车门用钥匙或车门门锁钮来上锁或开锁时，所有车门都会同时被上锁或开锁。

告 诫
● 当离开车辆时，锁上驾驶员侧车门。

中控锁遥控器(如装备)

1、所有门关闭到位，按“ ”键，则所有门上锁，喇叭叫一声，转向灯闪两次；若门没关闭到位，按“ ”键，喇叭叫3声，方向灯闪3次，车门自动上锁。
2、按“ ”键，所有四门开锁，转向灯闪1次，喇叭响2声。

注意事项
● 装有中控锁的车型，用户如长时间不使用车辆（20天以上），应拔下总保险，以免耗电造成车辆起动困难。

控制系统功能说明
1、功能禁止
当钥匙在“ON”时，遥控接收功能被禁止。

2、警戒设定（按"LOCK"键）
所有门关闭到位，按“LOCK”键，则所有门上锁，喇叭叫一声，转向灯闪两次，进入警戒状态。若门没关闭到位，按“LOCK”键，喇叭叫3声，方向灯闪3次，车门自动上锁。

3、解除警戒（按“UNLOCK“键）
按“UNLOCK”键，所有四门开锁，转向灯闪1次，喇叭响2声。如处于警戒状态，则退出警戒状态。

4、紧急报警
主机在警戒状态时，若任一车门打开，或行李厢打开则紧急报警，喇叭鸣叫30s，方向灯同步闪烁。连续触发，则连续报警；在报警的状态下,恢复打开的开关，再按“LOCK”键，则解除紧急报警状态，回到防盗状态。若在紧急报警的状态下，按“UNLOCK”键，则解除紧急报警，退出防盗状态。

5、二次设定（自动恢复防盗）
进入警戒状态后，若误触发射器按键而解除了警戒，30s内无开启过车门， 30s后会再次自动进入警戒状态，车门上锁，喇叭叫一声，转向灯闪两下。

6、寻车功能
按下“LOCK”键保持3s，则执行寻车功能--转向灯闪15s，喇叭间隔1秒鸣叫一声，共15次。

7、车速超过10Km/h自动上锁
将电门打开，所有门关好，当车速超过10Km/h时，四车门自动上锁，如行使中暂停而未熄火，开启车门下车,又上车后，再行驶，车速超过10Km/h时会再自动上锁。当行车停止后，电门关闭，则自动开锁。
8、提示设防
停车熄火，拔出钥匙，关好所有车门后，如果10s内没有关锁，转向灯闪3次，喇叭鸣叫3次长声（以锁门为判断标准，而非设防）。

9、中控功能
操纵左前门内的拨动开关，其他门跟随作上下锁动作。

10、学习功能
主机最多可学习两把发射器，学习步骤如下：
A、遥控接收机处于解除状态下，所有门关闭，在10秒内将左前门打开二次（关-开-关-开）。
B、10s内，将点火锁开关来回开关3次（OFF-ON-OFF-ON-OFF-ON-OFF）。
C、若条件符合，转向灯闪一下，喇叭叫一声，表示进入密码学习状态，紧接着30s内按发射器的任一键，若学习成功，喇叭叫一声，再按另一发射器的任一键，若学习成功，喇叭叫一声，之后自动退出学习状态，转向灯闪一下，喇叭叫一声。
D、跳离学习状态的条件:点火开关打到ON位/左前门关闭/30s内无发射器学习/学习完两把发射器。
E、进入密码学习状态后，若未成功学习至少一把发射器，则主机维持原有发射器密码。若有发射器学习成功，则只有当前经过学习的发射器有效，未经过当前学习的无效。

中控门锁系统（如装备）

OM2619
前←

中控门锁系统－从驾驶员侧车门操作。
开锁：
要解锁所有车门，向后转动钥匙或向后拨内锁保险（车门窗台内侧）。
上锁：
要锁住所有车门，向前转动钥匙或向前拨内锁保险（车门窗台内侧）。

方向盘位置的调整( 如装备)

OM2646

可调节方向盘在驾驶前可调整方向盘的位置。您还可以把方向盘调至最高位置，当进出汽车时，使腿部有更大的空间。
要调整方向盘的位置时，拉动调整杆，抓住方向盘，调节至所需位置。调整杆位于方向盘下部。

ABS（制动防抱死系统）(如装备)
使用提示
配备ABS的车辆，当点火开关接通时，ABS指示灯会点亮，并在几秒钟后熄灭。在紧急制动过程车轮将要抱死时，ABS开始工作，使车轮不抱死，车辆处于受控状态，同时制动效果达到最佳；尤其在湿滑路面，ABS效果更加明显。此时，您会感受到制动踏板的振动和控制过程中马达工作的声响，这些都是正常现象，表明ABS正在调节制动效果，不必惊慌。
ABS自动监控车轮抱死状况，所以不论在何种路面，都可以放心制动，不必担心车辆失控。但即使这样，从经济驾驶角度出发以及防止其他意外发生，仍应尽可能避免紧急制动。
告 诫
● 如果点火开关接通后ABS指示灯一直不灭或行驶中灯亮，则ABS可能有故障，但行车制动系统仍可工作，此时应找附近的维修站排除故障；
● 如果ABS指示灯与驻车制动指示灯同时亮（未使用驻车制动），则制动系统可能存在严重故障，应立即维修。

后风窗玻璃除雾(如装备)

OM2531

对后风窗玻璃除雾时，点火开关应接通，按下此钮，指示灯启亮。
后风窗能见度一旦恢复，即可将它关闭。

驾驶员安全气囊 （如装备）

OM2504

驾驶员安全气囊装在方向盘中央。
安全气囊辅助保护系统能够在意外发生时，为驾驶员提供额外的保护。

告 诫
● 务必要使用安全带，因为气囊系统并不能取代安全带。气囊只有在同时使用安全带的情况下才能为驾驶员提供额外的保护作用。

OM2509

一般来说，从正前方左右 30° 内，发生严重撞击，安全气囊将会起作用。对于一个正常工作的汽车安全气囊系统，只有在系统认为正面碰撞的严重程度已经达到或超过了原设计临界点的情况下， 才会引爆气囊。安全气囊电脑模块在碰撞事故中会感应车辆的减速度，并通过其内部程序的测算来作出判断，是否引爆气囊。必须说明的是，在不同的碰撞条件下，内部程序采用的运算方式不尽相同，引爆气囊所需参数的临界点也可能不同。

当发生碰撞车辆的减速度足够大时，在千分之一秒为计量单位的极短时间内气囊充气。气囊充气以后立即排气。充气的气囊辅助安全带使驾驶员的向前运动较缓慢停止，并使乘员上身所受的冲击力较均匀，以减轻头胸部受到的伤害。
安全气囊完全作用时，气囊爆开时会有较大的撞击力和速度。因此，建议在驾车前根据驾驶员身材将座椅和靠背尽量向后调节。

告 诫
● 安全带应正确系牢。
● 行车前调整好座椅和靠背，驾驶员身体不应前倾。
● 如果碰撞事故中气囊系统展开而乘客没有系安全带，受伤或致命的危险会大大增加。

气囊指示器 ( 如装备 )

OM2752

发动机启动后，指示器将启亮并持续约4 秒钟，然后熄灭。如果指示器不亮或启亮 4 秒钟后不熄灭，或汽车行驶时还亮着，表明气囊系统有故障。这种情况下气囊系统在发生车祸时将不能正常工作。请及时与上汽通用五菱特约售后服务中心联系。

重要建议：
● 安全气囊系统必须在特约售后服务
中心检查或更换。
● 不得在方向盘和仪表板上安装附件，因为这些附件可能妨碍气囊展开，影响系统正常工作，甚至造成乘员受伤。
● 切勿改动气囊系统部件。如果操作
不当，系统会意外展开，伤及乘员。
● 方向盘、仪表板和转向立柱的解体
只能由特约售后服务中心进行。
● 气囊设计为仅能展开一次。气囊一
旦展开，应立即由特约售后服务中
心更换。
● 不得在方向盘、气囊罩上张贴或放
置任何物件。只可用湿布清理气囊
盖表面。
● 驾车时不得在膝上或两腿间放置任
何物件，否则气囊系统一旦展开，
受伤或致命的危险就大大增加了。

内调型外后视镜Ⅰ

OM2636

如图所示， 使用调节手柄可将外后视镜调至合适的位置。

告 诫
● 驾车前,一定要按驾驶员的位置调节好外后视镜,以便保持后方视野。
● 外后视镜是凸面镜，物体的实际位置比后视镜中所见的更为接近。

汽车音响（HS-C5500）

1. 电源开关/音量控制钮
2. 模式选择钮
3. 出入碟片钮
4. 收音静音，CD/MP3暂停静音钮
5. 收音预存储/CD/MP3功能钮
6. 选择功能键
7. 音效选择/等响度开关钮
8. 收音波段选择钮
9. 收音自动（手动）搜台, CD上下选曲 / 快进 ( 退 ) 钮
10. 预置浏览/自动搜索储存
11. 出入碟口
12. LCD显示屏

CD操作控制说明
1、 电源开关/音量控制钮
① 按下此钮可实现主机开/关操作。
② 顺时针旋转VOL钮，可使音量由0（MIN）依次增加到40（MAX），逆时针旋转VOL钮，可使音量由40（MAX）依次递减直至0（MIN）。
2、 模式选择钮
每轻按一次，工作模式转换一次。
顺序为：收音→CD（MP3）之间循环切换。显示屏上将随时显示当时的工作状态。（机芯仓内无碟片时，显示NO CD）
3、 出入碟片钮
按一下此钮，碟片出仓，若此时处于碟片播放状态，机器将自动转到收音状态。再按一下，碟片入仓，机器自动回到碟片播放状态。（8秒钟之后不取走碟片，碟片将自动入仓，保持在收音状态。）
4、 CD/MP3暂停静音钮
在CD/MP3播放状态时，若想使放音暂停，按一下此钮即为暂停、静音状态。如果再按一下此钮，暂停功能取消，回到放音播放状态，显示屏上都有相应的字符显示。
5、 CD/MP3功能钮
① 在MP3播放状态时，按住①钮≥2秒，显示屏上显示的目录和曲目字符闪动，在5秒钟内逆/顺时针旋转VOL钮，进行快速向前（后）选曲。当选定好曲目时，5秒钟不操作任何按键，显示停止闪动，机器就开始播放选定的曲目。CD播放状态时按①钮无作用。
② INT浏览播放钮
按一下②钮，将播放每首曲目的前10秒钟，再次按一下②钮将恢复正常播放状态。
③ RND随机播放钮
按下③钮随机播放整碟曲目，再次按下③钮将取消随机播放状态。
④ RPT重复播放钮
按下④钮将重复播放当前曲目，再次按下④钮将取消重复播放状态。
⑤ 在MP3播放模式下，按⑤钮，选择上一目录。在MP3播放模式下，按⑥钮，选择下一目录。
6、 选择功能键
1）每按一下SEL钮，可实现机器在低音控制→高音控制→左右平衡控制→前后平衡控制功能之间循环切换，同时相应的BAS、TRE、BAL、FAD等字符出在显示屏上。并可通过旋转VOL钮来调整BAS、TRE、BAL、FAD各功能的音响效果。（5秒钟之内不作任何操作，显示屏将自动恢复

到当前工作的显示状态。EQ音效未处于OFF状态时，按SEL钮只在BAL、FAD之间切换。）
2）低音控制：首先通过按SEL钮选择低音控制功能，然后在5秒钟之内，旋转VOL钮即可以+7~-7的范围之内改变低音的响度。
3）高音控制：首先通过按SEL钮选择高音控制功能，然后在5秒钟之内，旋转VOL钮即可以+7~-7 的范围之内改变高音的响度。
4）左右声道平衡控制：首先通过按SEL钮选择平衡控制功能，然后在5秒钟之内，旋转VOL钮即可以在BAL：L7（全左）~ BAL：R7（全右）的范围之内改变左右声道的平衡。其中BAL：0代表左右声道平衡。
5）前后平衡：首先通过按SEL钮选择前后平衡控制功能，然后在5秒钟之内，旋转VOL钮即可在FAD：F7（全前）~ FAD：R7（全后）的范围之内改变前且声道的平衡。其中FAD：0代表前后声道平衡。
7、 音效选择/等响度开关钮
1）在听音乐时每次轻按此钮，可以选择不同的音响效果，音响状态设置转换，顺序为：JAZZ→ROCK→POP→CLASS→FLAT→OFF之间切换。
2） 按住此钮≥2秒，在小音量时可以增加低音的输出，同时显示屏有LOUD显示，再次按住此钮≥2秒，此功能取消。
8、 CD选曲钮
a. 轻按一下“︽”或“︾”钮，将向后或向前选择曲目进行播放，显示屏上曲目数会相应变化。
b. 在CD播放状态时，按一下“︾”钮，曲目播放时间≥3秒时，当前播放曲目将从头开始播放；连续轻按二次，回到上一曲目播放。
c. 按住“︽”或“︾”钮，将向后快退或向前快进，曲目播放时间的变化会相应显示出来。
9、 出入碟口
碟片从此处进出。
10、 LCD显示屏
备注：LCD显示屏显示频率、功能、信息等机器工作状态。

FM/AM调谐操作
1、 电源开关/音量控制钮
操作方式如前所述。
2、 模式选择钮
操作方式如前所述。
3、 收音静音
在收音状态下，按MUT钮为静音功能，再按一下MUT钮回到收音状态。
4、 收音预存储①~⑥功能钮
a. 每个波段可存储6个电台。
b. 按动BAND波段钮选择一个收音波段。
c. 按动“︽”或“︾”钮选择一个电台。
d. 按住1#`~6#任一个钮2秒以上，所选定的电台将储存到相应的钮上。
e. 收音时按1#`~6#任一个钮，即可收听预置的电台。
5、 选择功能键
操作方式如前所述。
6、 音效选择/等响度开关钮
操作方式如前所述。
7、 收音波段选择钮
每按一下BAND钮，可以使收音波段在FM1→FM2→FM3→AM1→AM2之间循环切换。显示屏会有相应的字符显示。（在其它播放模式，轻按此钮可转换到收音状态。）
8、 收音搜台钮
1） 轻按一下“︽”或“︾”钮，将自动向上或向下搜索电台，直至搜索到一个电台信号，才停止搜索并播放电台节目。
2） 按住“︽”或“︾”钮≥2秒（显示屏上AUTO字符消失），将手动调整电台频率，按步进频率（AM：9KHz，FM：100KHz）向上或向下调整电台频率。
9、预置浏览/自动搜索储存
1）自动存台
按APS钮≥2秒，将开始自动搜索当前波段电台，并将依顺序将其最强的6个电台存储在1~6#，6个存储器上，最后锁定到最先储存的电台开始播放。
2） 预置电台预览播放
轻按一下APS钮，可以依次扫描每一个预置的电台一次，每个预置电台停留播放5秒，同时扫描到的电台频率预置台位字符在显示屏闪动，当碰到您需要收听的电台时，再次轻按此钮即可使机器停留在这一电台位置。
10、LCD显示屏
功能如前所述。

一般故障和排除方法
序号
故障现象
可能的原因和建议解决方法
1
不能开机
1．电源输出插头与主机插座接触不良，请将电源输出插头重新插入主机插座。
2．电源电压不正常。如果低于或是高于额定电压，主机都无法正常工作。
3．如果电源正常，检查连接线路，看看是否短路或是保险丝烧坏。
2
读CD碟片时有噪声或跳碟
1．汽车在不平坦的道路上行驶，到平坦道路上就会改善。
2．碟片被刮花、损坏或变形，更换碟片即可。
3
主机有作用，但扬声器无声或很小声
1．检查音量调节及喇叭前后和左右平衡的设置是否正确。
2．检查扬声器和汽车线束是否良好。
4
收音有杂音
1．检查天线是否拔出，天线插座是否脱落、松动、或接触不良。
2．汽车处于偏远地带，电台信号差。
3．调谐频率不准，重新手动或自动调谐。
4．可能汽车处于很大干扰的区域（如雷达、高压电线等重要地区）。
5
CD机不进碟
1．检查机芯内是否有异物。
2．由于误操作使机芯处于已入碟状态，此时应长按出碟键使机芯复位。
6
CD机不出碟
1．检查机芯内是否有异物卡住碟片。
2．碟片规格不合格或是碟片变形。
3．CD机面板变形或是移位。
7
显示“NO DISC
1．机芯没有装入碟片。
2．碟片放置不正，例如放反。
3．碟片格式不正确。
4．碟片已损坏，音响不能识别。
8
CD机不读碟或无声
1．检查使用的是否是12cm的优质CD碟片。
2．检查使用的碟片是否盗版碟，若是盗版碟，可能会不能正常播放。
3．检查CD碟片是否放反。
4．检查CD碟片是否已损坏，例如划伤、磨伤等；是否有脏物在光碟上，例如水雾等。
5．检查使用的是新的CD碟片，如果是请检查其内孔是否有毛刺、不平整等。
6．CD机使用时间过长或外界温度过高，造成CD激光头温度过高而读碟能力下降，此时应等温度下降后再使用。
7．车内温度下降太快，使得激光头表面凝露，此时应等露水蒸发再使用。
8．检查碟片格式是否正确，本机不支持VCD、DVD等格式的碟片。
9．汽车使用时间过长或长期处于多尘空气中，造成CD激光头脏而不读碟，此时应将机子送上汽通用五菱特约维修站检修。
