机械制图试卷8套.doc

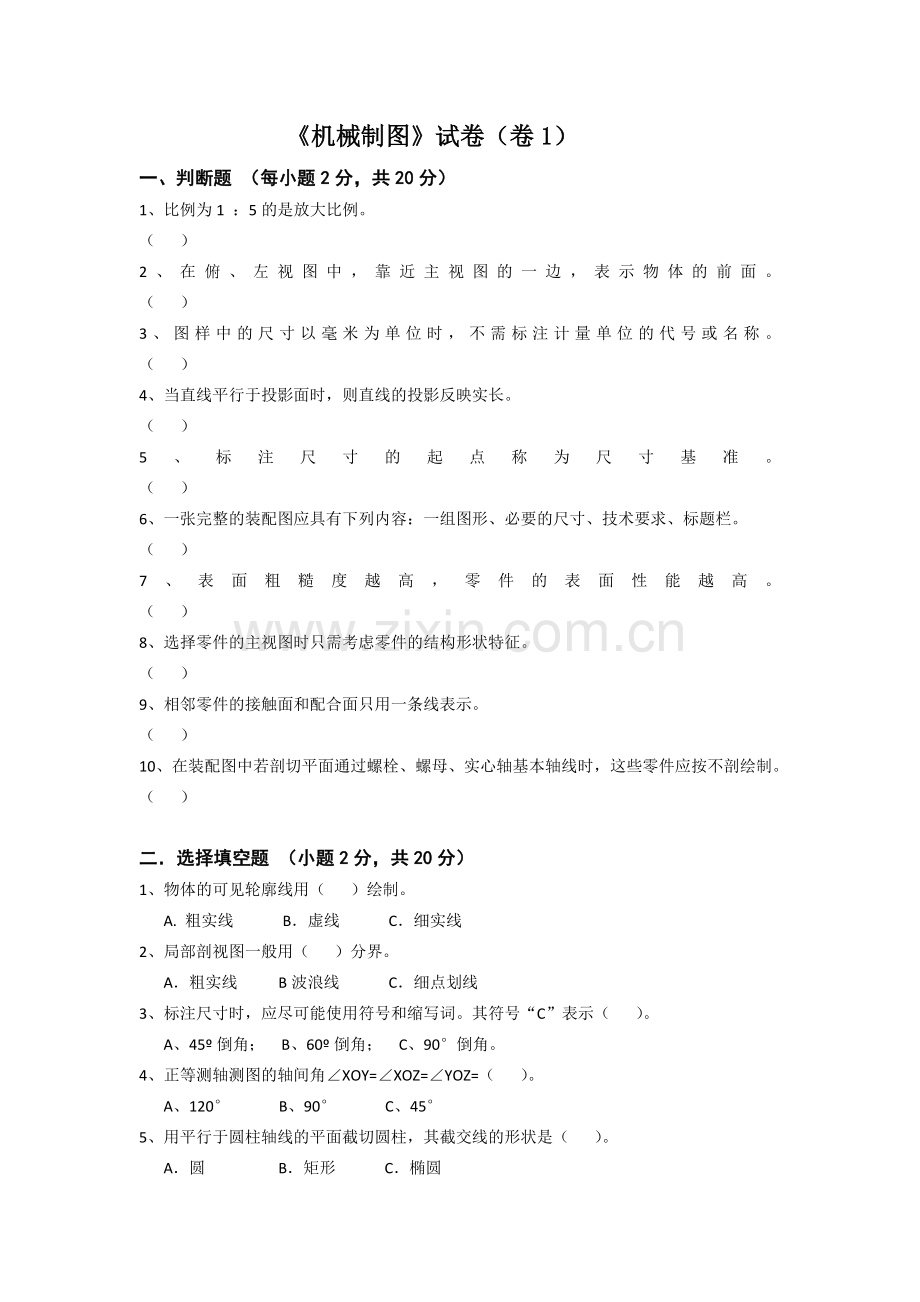

《机械制图》试卷（卷1）
一、判断题 （每小题2分，共20分）
1、比例为1 ：5的是放大比例。 （ ）
2、在俯、左视图中，靠近主视图的一边，表示物体的前面。 （ ）
3、图样中的尺寸以毫米为单位时，不需标注计量单位的代号或名称。 （ ）
4、当直线平行于投影面时，则直线的投影反映实长。 （ ）
5、标注尺寸的起点称为尺寸基准。 （ ）
6、一张完整的装配图应具有下列内容：一组图形、必要的尺寸、技术要求、标题栏。 （ ）
7、表面粗糙度越高，零件的表面性能越高。 （ ）
8、选择零件的主视图时只需考虑零件的结构形状特征。 （ ）
9、相邻零件的接触面和配合面只用一条线表示。 （ ）
10、在装配图中若剖切平面通过螺栓、螺母、实心轴基本轴线时，这些零件应按不剖绘制。（ ）

二．选择填空题 （小题2分，共20分）
1、物体的可见轮廓线用（ ）绘制。
A. 粗实线 B．虚线 C．细实线
2、局部剖视图一般用（ ）分界。
A．粗实线 B波浪线 C．细点划线
3、标注尺寸时，应尽可能使用符号和缩写词。其符号“C”表示（ ）。
A、45º倒角； B、60º倒角； C、90°倒角。
4、正等测轴测图的轴间角∠XOY=∠XOZ=∠YOZ=（ ）。
A、120° B、90° C、45°
5、用平行于圆柱轴线的平面截切圆柱，其截交线的形状是（ ）。
A．圆 B．矩形 C．椭圆

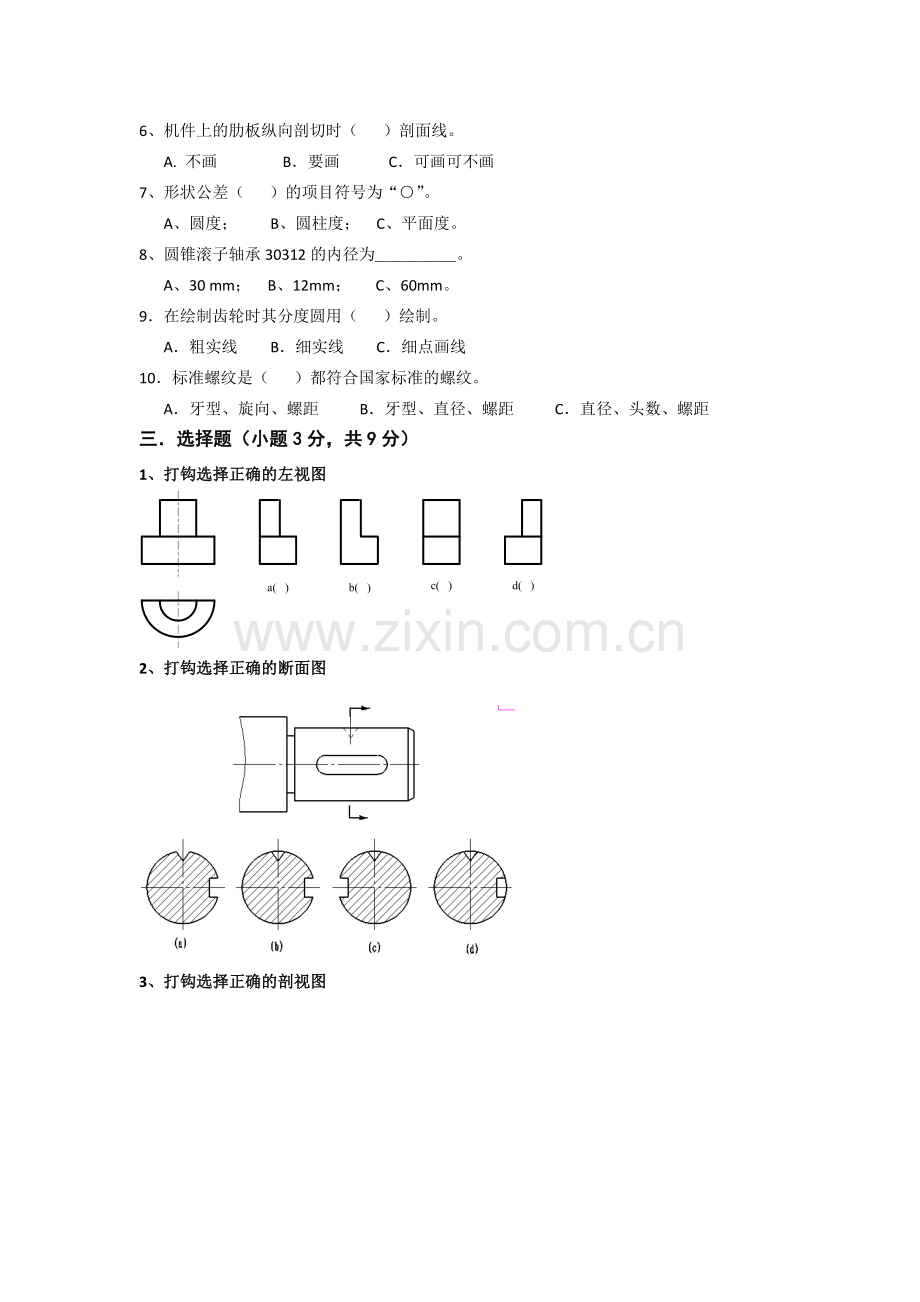

6、机件上的肋板纵向剖切时（ ）剖面线。
A. 不画 B．要画 C．可画可不画
7、形状公差（ ）的项目符号为“○”。
A、圆度； B、圆柱度； C、平面度。
8、圆锥滚子轴承30312的内径为＿＿＿＿＿。
A、30 mm； B、12mm； C、60mm。
9．在绘制齿轮时其分度圆用（ ）绘制。
A．粗实线 B．细实线 C．细点画线
10．标准螺纹是（ ）都符合国家标准的螺纹。
A．牙型、旋向、螺距 B．牙型、直径、螺距 C．直径、头数、螺距
三．选择题（小题3分，共9分）
1、打钩选择正确的左视图

2、打钩选择正确的断面图

3、打钩选择正确的剖视图

四、作图题（共26分）
1、已知平面的两面投影，完成第三投影（6分）。

2、补画剖视图中缺漏的线条（6分）

3、补画俯视图（7分）

4、将主视图重新画成全剖视图（8分）

五、识读端盖零件图并回答问题（24分）
1．读标题栏：零件名称为端盖、材料＿＿＿＿、比例＿＿＿＿。(4分)
2．视图分析：该零件图共有三个图形：①全剖的＿＿＿图表达端盖的主要结构；②左视图反映端盖的端面形状和沉孔位置，采用了＿＿＿＿画法；③局部放大图表示密封槽的结构和尺寸，该图采用的比例：＿＿＿＿。(6分)
3．尺寸分析：总体尺寸18和＿＿＿；6沉孔定位尺寸＿＿＿。(4分)
4．粗糙度要求：零件左端面：＿＿＿。(2分)
5．极限与配合：
表示基本尺寸＿＿＿、基本偏差代号f、标准公差等级＿＿＿。 (4分)
6．尺寸基准：用▲符号将端盖的径向尺寸基准和轴向尺寸基准分别标注在原图上。(2分)
7．补画端盖的右视图（只画可见轮廓线）。（4分）

《机械制图》试卷（卷2）
一、判断题 （每小题2分，共20分）
1、比例为2 ：1的是放大比例。 （ ）
2、在俯、左视图中，远离主视图的一边，表示物体的前面。 （ ）
3、图样中的尺寸以厘米为单位时，不需标注计量单位的代号或名称。 （ ）
4、当平面平行于投影面时，则平面的投影反映实形。 （ ）
5、标注尺寸的起点称为尺寸基准。 （ ）
6、表面粗糙度越高，零件的表面性能越高。 （ ）
7．画半剖视图时，视图与剖视图的分界线画成细点划线，不能画成粗实线。 （ ）
8．在装配图中，当剖切平面通过紧固件轴线时，则紧固件按不剖绘制。 （ ）
9．为了便于看图和图样管理，装配图中所有的零件都必须编写序号。 （ ）
10．为了便于对零件加工和测量所选定的基准，称为设计基准。 （ ）

二．选择填空题 （小题2分，共20分）
1、物体的不可见轮廓线用（ ）绘制。
A. 粗实线 B．虚线 C．细实线
2、半剖视图一般用（ ）分界。
A．粗实线 B波浪线 C．细点划线
3、标注尺寸时，应尽可能使用符号和缩写词。其符号“＿＿＿＿＿”表示均布。
A、EQS； B、GB/T； C、HT。
4、标注圆的直径尺寸时应在尺寸数字前面加注符号（ ）。
A、Φ B、R C、SΦ
5、斜二测轴测图的轴间角∠XOY=∠YOZ=（ ）。
A、120° B、90° C、135°
6、用垂直于圆柱轴线的平面截切圆柱，其截交线的形状是（ ）。
A．圆 B．矩形 C．椭圆
7、截交线是平面与立体表面的共有线，它应是封闭的（ ）。
A．平面线条 B．空间线条 C．平面线条或空间线条
8、机件上的肋板纵向剖切时（ ）剖面线。
A. 不画 B．要画 C．可画可不画
9、深沟球轴承61804的内径为＿＿＿＿＿。
A、4 mm； B、20mm； C、61mm。
10．螺纹标记M20×1.5-LH表示（ ）。
A． 普通螺纹 B．普通细牙螺纹 C．普通细牙螺纹，左旋

三．选择题（小题3分，共9分）
1、打钩选择正确的左视图

2、打钩选择正确的断面图

3、打钩选择正确的剖视图

四、作图题（共25分）
1、已知平面的两面投影，完成第三投影（5分）。

2、按图示尺寸画出下列平面图形(6分)

3、补画主视图（7分）

4、将主视图重新画成剖视图（7分）

五、识读端盖零件图并回答问题（26分）
1．读标题栏：零件名称＿＿＿＿、材料为HT150、比例＿＿＿＿。(4分)
2．视图分析：该零件图共有三个图形：①全剖的＿＿＿图表达端盖的主要结构；②左视图反映端盖的端面形状和沉孔位置，采用了＿＿＿＿画法；③＿＿＿＿图表示密封槽的结构和尺寸。(6分)
3．尺寸分析：总体尺寸Φ115和＿＿＿；6沉孔定形尺寸＿＿＿，定位尺寸Φ98。(4分)
4．粗糙度要求：Φ115外圆表面：＿＿＿。(2分)
5．极限与配合：
表示基本尺寸Φ80、基本偏差代号＿＿＿、标准公差等级＿＿＿。 (4分)
6．尺寸基准：用▲符号将端盖的径向尺寸基准和轴向尺寸基准分别标注在原图上。(2分)
7．补画端盖的右视图（只画可见轮廓线）。（4分）

《机械制图》试卷（卷3）
一、判断题 （每小题2分，共20分）
1、图样中的尺寸以毫米为单位时，不需标注计量单位的代号或名称。 （ ）
2、放大比例即比值大于1的比例， 如2 ：1。 （ ）
3、主、左视图高平齐，同时反映物体的上、下位置。 （ ）
4、角度尺寸的数字一律水平书写。 （ ）
5、当直线垂直于投影面时，则直线的投影积聚成点。 （ ）
6、“显实性、积聚性、类似性”是正投影是基本性质。 （ ）
7、根据机器构造特点及对零件结构的设计要求所选定的基准称为设计基准。 （ ）
8、选择零件的主视图时只需考虑零件的结构形状特征。 （ ）
9、相邻零件的接触面和配合面只用一条线表示。 （ ）
10、在装配图中若剖切平面通过螺栓、螺母、实心轴基本轴线时，这些零件应按不剖绘制。（ ）

二．选择填空题 （小题2分，共20分）
1、移出断面的轮廓线用（ ）表示。
A. 粗实线 B．虚线 C．点画线
2、标注圆的半径尺寸时应在尺寸数字前面加注符号（ ）。
A、Φ B、R C、SR
3、用倾斜于圆柱轴线的平面截切圆柱，其截交线的形状是（ ）。
A．圆 B．矩形 C．椭圆
4．机件向不平行于基本投影面的平面投射所得的视图称为（ ）。
A．向视图 B．局部视图 C．斜视图
5、截交线是平面与立体表面的共有线，它应是封闭的（ ）。
A．平面线条 B．空间线条 C．平面线条或空间线条
6．确定组合体各组成部分相对位置尺寸称为（ ）。
A．定形尺寸 B．定位尺寸 C．总体尺寸
7、圆锥滚子轴承30312的内径为＿＿＿＿＿。
A、30 mm； B、12mm；C、60mm。
8．螺纹标记G11/2中的特征代号G表示（ ）。
A．管螺纹 B．普通螺纹 C．梯形螺纹
9．零件加工表面上具有较小的间距和微小峰谷不平的程度，称为（ ）。
A．表面粗糙度 B．形位公差 C．平面度
10．准确地表达物体的＿＿＿的图样称为零件图。
A．形状 B．大小 C．形状、大小和技术要求
三．选择题（小题2分，共6分）
1、打钩选择正确的左视图

2、打钩选择正确的断面图

3、打钩选择正确的剖视图

四、作图题（共24分）
1、已知平面的两面投影，完成第三投影（4分）。

2、补画视图中缺漏的线条（4分）

3、补画主视图（8分）

4、将主视图重新画成半剖视图（8分）

五、识读轴零件图并回答问题（30分）
1．读标题栏：零件名称为轴、材料＿＿＿、比例＿＿＿。(4分)
2．视图分析：该零件图有五个图形，其中一个基本视图、两个＿＿＿图、一个＿＿＿视图和一个局部视图。(4分)
3．尺寸分析：键槽定形尺寸44.5和＿＿＿，定位尺寸＿＿＿。(4分)
4．粗糙度要求：键槽两侧面＿＿＿。(2分)
5．极限偏差：
表示最大极限尺寸：＿＿＿、最小极限尺寸为15.982、尺寸公差：＿＿＿。(4分)
6．尺寸基准：用▲符号将轴的径向尺寸基准和轴向尺寸基准分别标注在原图上。(2分)
7．形位公差：
表示被测要素为Φ50±.008的轴线、基准要素为＿＿＿、公差项目同轴度、公差值＿＿＿。(4分)
8．M22表示：＿＿＿＿＿＿＿＿＿。(2分)
9、补画E-E移出断面图。（4分）

《机械制图》试卷（卷4）
一．判断题 （正确的打“√”, 错误的打“×”，每小题2分，共20分）
1. 在俯、左视图中，靠近主视图的一边，表示物体的后面。 ( )
2. 直线或平面与投影面平行时，其投影反映实长或实形。 ( )
3. 零件图中不一定有标题栏。 ( )
4. 图样中所注的尺寸为该图样所表示机件的完工尺寸。 ( )
5. 螺纹的公称直径是螺纹的大径。 （ ）
6. 剖面线应用细实线绘制。 （ ）
7. 零件图是制造和检验零件的依据。 （ ）
8. 半剖视图中，半个视图和半个剖视图应以细实线为界。 （ ）
9. 同一物体的各个剖面区域，其剖面线的的画法（间距、方向）可不一致。 （ ）
10.在装配图中，若剖切平面通过螺栓、螺母、实心轴的基本轴线时，则这些零件不应画剖面线。（ ）

二．选择题（把正确的题号写在括号内，每小题2分，共20分）
1．比例为1：10的比例是（ ）
A． 原值比例 B． 缩小比例 C．放大比例

2．当直线或平面垂直于投影面时，其投影具有（ ）性质。
A．类似性 B．显实性 C．积聚性

3．主，俯视图应符合（ ）的要求。
A．长对正 B．宽相等 C．高平齐

4．不可见轮廓线用（ ）绘制。
A．粗实线 B．细实线 C．虚线

5. 确定组合体各组成部分大小的尺寸称为（ ）。
A．定形尺寸 B．定位尺寸 C．总体尺寸

6. 投射线与投影面垂直的平行投影法叫（ ）。
A．中心投影法 B． 正投影法 C． 斜投影法

7. 用平行于圆柱轴线的平面截切圆柱，其截交线的形状是（ ）。
A．圆 B．矩形 C．椭圆

8. 移出断面图的轮廓线用（ ）绘制。
A．细实线 B．虚线 C．粗实线

9. 局部剖视图一般用（ ）分界。
A．细实线 B．波浪线 C．点画线

10. 图样中的尺寸以( )为单位时,不需标注单位的符号(或名称)。
A．厘米 B．毫米 C．米

三.选择题（在每小题的备选答案中选出一个正确左视图，在空格内打钩。每题4分，共16分）
1．

2．

3．

4．

四. 补画视图中所缺的图线。 （10分）

五．求作圆柱被截切后的水平及侧面投影。(10分)

六．根据立体图形画出正确的三视图（ 10分）

七. 识读零件图，并回答问题 (14分，每空1分，）

（1）该零件名称叫 ，比例为 。
《机械制图》试卷（卷5）
一．判断题 （每小题2分，共20分）
1．比例为1：10的是缩小比例。 （ ）
2．在俯、左视图中，靠近主视图的一边，表示物体的前面。 （ ）
3．零件图是制造和检验零件的依据。 （ ）
4．同一物体的各个剖面区域，其剖面线的画法（间距、方向）应该一致。 （ ）
5．零件图中不一定有标题栏。 （ ）
6．向视图是可以自由配置的视图。 （ ）
7．能同时反映物体高度的视图是主视图和俯视图。 （ ）
8．标注尺寸的起点称为尺寸基准。 （ ）
9．“显实性、积聚性、类似性”是正投影的基本性质。 （ ）
10．装配图中所有的零件可不编写序号。 （ ）

二．选择题（把正确的题号写在括号内，每小题2分，共20分）
1．．物体基本视图共有（ ）个。
A．3 B．6 C．2

2．确定组合体各组成部分相对位置尺寸称为（ ）。
A．定形尺寸 B．定位尺寸 C．总体尺寸

3．俯、左视图应符合（ ）的要求。
A．长对正 B．宽相等 C．高平齐

4．绘制机械图样时，可见轮廓线用（ ）表示。
A．粗实线 B．细实线 C．虚线

5．当平面平行于投影面时，其投影具有（ ）性质。
A．类似性 B．显实性 C．积聚性

6．下列说法正确的是（ ）
A．主视图反映物体的上下、左右。 B．俯视图反映物体的上下、左右。 C．左视图反映物体的左右、前后。

7. 标准螺纹是（ ）都符合国家标准的螺纹。
A牙型、旋向、螺距 B.牙型、直径、螺距 C.直径、头数、螺距

8．移出断面图应画在视图（ ），轮廓线为粗实线。
A．内外均可 B．之内 C．之外

9．形位公差符号◎表示（ ）。
A．圆度 B．同轴度 C．位置度
10．用平行于圆柱轴线的平面截切圆柱，其截交线的形状是（ ）。
A．圆 B．椭圆 C．矩形

三．选择题（在每小题的备选答案中选出一个正确左视图，在空格内打钩。每题3分，共15分）
1．

2．

3．

4．

5.

四．看懂图形，想立体形状，补画漏线（10分）

五．求作圆柱被截切后的水平及侧面投影。(10分)

六．根据立体图形画出正确的三视图（ 10分）

七. 识读零件图，并回答问题 (15分，每空1分，）
（1）该零件名称叫 ，材料是 ，比例为 。
（2）图样中共有 个图形，主视图为 图，C为 图，A-A 为 视图。
（3）轴孔φ72H8的定位尺寸为 ，H8表示 ，其表面粗糙度Ra值 。
（4）底板的定形尺寸是 、 和 。
（5）图中有 处螺孔，其大小是 ，

《机械制图》试卷（卷6）
一、选择填空（每小题2分，合计20分）
1、图样的比例1：2是＿＿＿的比例。
A、放大； B、图形； C、缩小； D、实物。
2、绘制机械图样时，其机件的不可见轮廓线用＿＿＿＿表示。
A、粗实线； B、虚线； C、细实线； D、细点划线。
3、图样中的线性尺寸以＿＿＿＿＿为单位时，不需要注写单位的代号和名称。
A、米； B、分米； C、厘米； D、毫米。
4、标注尺寸时，应尽可能使用符号和缩写词。其符号“EQS”表示＿＿＿＿＿ 。
A、45º； B、60º； C、均布； D、深度。
5、投射线与投影面相垂直的＿＿＿＿＿称正投影法。
A、平行投影法； B、中心投影法； C、斜投影法。
6、确定组合体各组成部分相对位置尺寸称＿＿＿＿＿。
A、定形尺寸； B、定位尺寸； C、总体尺寸。
7、画半剖视图时，半个视图与半个剖视的分界线是＿＿＿＿。
A、细点划线； B、细实线； C、波浪线； D、虚线。
8、没有定位尺寸的圆弧，称＿＿＿＿＿。
A、已知圆弧； B、中间圆弧； C、连接圆弧。
9、正等测轴测图的轴间角∠XOY=∠XOZ=∠YOZ为＿＿＿＿＿。
A、120°； B、90°； C、60°；D、45°。
10、当直线或平面与投影面倾斜时，其投影长度变短、或面积变小，但投影的形状仍与原来的形状相类似，这种投影性质称为＿＿＿＿＿。
A、显实性；B、类似性；C、积聚性。

二、判断题（每小题2分，合计20分）
1、( )机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
2、( )尺寸数字不可被任何图线通过.当不可避免时,图线必须断开。
3、( )机械图样中，表示可见轮廓线采用细实线线段。
4、( )左、俯视图靠近主视图的一边，表示形体的前面。
5、( )能同时反映物体长度和高度的视图有:主视图,后视图。
6、( ) 尺寸基准是标注尺寸的起点。
7、( )左视图,俯视图靠近主视图的一边,表示形体的后面。
8、( )直线或平面与投影面平行时,其投影反映实长或实形。
9、( )正投影法是中心投影法的一种。
10、( )平面图形的画图步骤是首先画连接线段，然后画中间线段，最后画已知线段。

三、作图（共10分）
作出A点（20，15，10）及B点的三面投影，B点在A点的右方10、前方5、上方10。

四、补画三视图中漏画的图线（每小题6分，共12分）
（1）

（2）

五.根据两视图,补画第三视图.（ 每小题6分，共18分）
（1）

（2）

（3）

六.将主视图改画成全剖视图（共10分）

七、识读轴类零件图回答下列问题（共10分）
1、该零件图共采用了＿＿＿＿个图形表达。有1个＿＿＿，两个＿＿＿和一个＿＿＿图。
2、该零件的名称是_________所采用的材料为＿＿＿＿＿。
3、该零件的总体尺寸中，总长是＿＿＿＿＿。
4、从动轴中有3个轴段标注了极限偏差数值，其中Φ17h7表示该轴段的基本尺寸为＿＿＿。
5、轴径Φ22键槽的定位尺寸为： ，轴径为Φ15键槽底面的粗糙度要求为 ；
6、表示：被测要素为Ф15h6、基准要素为 、公差项目为 、公差值为 。

《机械制图》试卷（卷7）
一、选择题（每题2分，共20分）
1、绘制物体假想轮廓线，所用的图线名称是( )。
A.细实线 B.虚线 C.点划线 D.双点划线
2、在斜二等轴测图中，取两个轴的轴向伸缩系数为1时，另一个轴的轴向伸缩系数为( )
A、0.5 B、0.6 C、1.22 D、0.82
3、正投影的基本性质是( )。
A 完全性 类似性 投射性 B 类似性 投射性 显实性
C 完全性 类似性 积聚性 D显实性 积聚性 类似性
4、两个基本体相交，称为相贯，表面的交线称为( )
A、截交线 B、相贯线 C、剖面线
5、画半剖视图时，视图与剖视图的分界线画成( )
A、粗实线 B、细实线 C、虚线 D、细点画线
6、主视图反映物体的( )。
A、长度和高度 B、长度和宽度 C高度和宽度
7、选择正确的左视图( )。

8、点A在圆柱表面上，正确的视图是（ ）

9．截平面倾斜于圆柱的轴线切割，其截交线的形状是( )。
A.圆 B.直线 C.双曲线 D.椭圆
10．正确的剖面图是（ ）。

二、判断并改错（每题2分，共20分）
1、( )1：2是放大的比例。
2、( )机件的真实大小，应以图样上所标注的尺寸数值为依据，与图的大小及绘图的准确度无关。
3、( )间隙配合主要用于孔、轴间需产生相对运动的活动联结。
4、( )两立体相交在其表面上产生的交线称为相贯线。
5、( )当两基本形体表面不平齐时，两表面有分界线，在视图中，不须画线。
6、( )空间中相交的两直线，在任何投影视图均为两相交的直线。
7、( )正投影图中，左视图的右面表示物体的上方。
8、( )截交线不是一个闭合的平面图形。
9、( )正等轴测图的轴向伸缩系数都取1。
10、( )由两个或两个以上基本体所组成的物体称为组合体。

三、作图（共10分）
作出A点（20，15，10）及B点的三面投影，B点在A点的右10、前5、上10。

四、补画三视图中漏画的图线（ 每小题6分，共12分）
（1）

（2）

五、根据两视图,补画第三视图（ 每小题6分，共18分）
（1）

（2）

（2）

六、在指定位置，将机件的主视图改画成全剖视图（共10分）

七、识读轴类零件图回答下列问题（共10分）
1、该零件图共采用了＿＿＿＿个图形表达。有1个＿＿＿，两个＿＿＿和一个＿＿＿图。
2、该零件的名称是_________所采用的材料为＿＿＿＿＿。
3、该零件的总体尺寸中，总长是＿＿＿＿＿。
4、从动轴中有3个轴段标注了极限偏差数值，其中Φ17h7表示该轴段的基本尺寸为＿＿＿。
5、轴径Φ22键槽的定位尺寸为： ，轴径为Φ15键槽底面的粗糙度要求为 ；
6、表示：被测要素为Ф15h6、基准要素为 、公差项目为 、公差值为 。

《机械制图》试卷（卷8）
一．判断题（每小题2分，共10分。）
1．标注　 1．机件的真实大小以图样上所注尺寸为准，与图形的大小和绘图的准确度无关。（ ）
2．对机件每一尺寸，一般只标注一次。　　　　　　　　　　　　　　　　　　（ ）
3．几何体被平面截切,在表面产生的交线为相贯线。 （ ）
4．半剖视图用于机件具有对称性的情况。 （ ）
5．顺时针旋转时旋入的螺纹为左旋螺纹。 （ ）

二．选择题（每小题2分，共24分）
1．机件的对称中心线用（ ）表示
A、细点划线　B、细实线 C.、粗实线
2局部剖视图与视图的分界线用（ ）表示。
A.、粗实线 B、波浪线 C.、细实线
3．机械制图一般是以（ ）为单位，且可不注单位名称或代号。
A、毫米 B、米 C、分米
4. 三视图投影中,主,左视图（ ）。
` A.高平齐 B.长对正 C.宽相等
5. 三视图投影中,主,俯视图（ ）。
A、长对正 B、高平齐 C、宽相等
6．移出断面图轮廓线用（ ）表示。
A.细实线 B. 粗实线 C.虚线
7．绘制机械图样主要采用（ ）。
A.中心投影法 B.正投影法 C.斜投影法
8．轴测图是用单一投影面表示的,它能表示（ ）。
A、三个坐标 B、两个坐标 C、一个坐标
9．重合断面的轮廓线用（ ）表示
A、粗实线 B、细实线 C、虚线
10．曲面立体表面为（ ）的立体。
A、只有曲面 B、曲面或曲面与平面 C、只有平面
11．物体二表面相切处（ ）。
A、不画线 B、画粗实线 C、画细实线
12．物体二表面相交处（ ）。
A、画粗实线 B、不画线 C、画细实线

三．补画视图中所缺的图线。（本题12分）

四．根据物体的二面视图,补画其第三面视图。（本题10分）

五．根据物体的轴测图,画出三视图。（本题16分）

六．将主视图画成全剖视图。（本题10分）

七．读零件图（每空1分，共18分)
1.　零件的名称____________材料__________绘图的比例为__________,说明实际机件与图形___________。
2.　零件用_________个视图表示，采用__________表达方法。
3.　该零件的总体尺寸为_________和____________。　
4.　零件上表面粗糙度最低为__________，最高为______________。　
5. 轴颈ф36的上下偏差各为____________、___________、其最大极限尺寸为________，最小极限尺寸为_____________，公差为______________。
6．形位公差符号表示的基准要素为____________，公差项目为_________，公差值为_____________。
