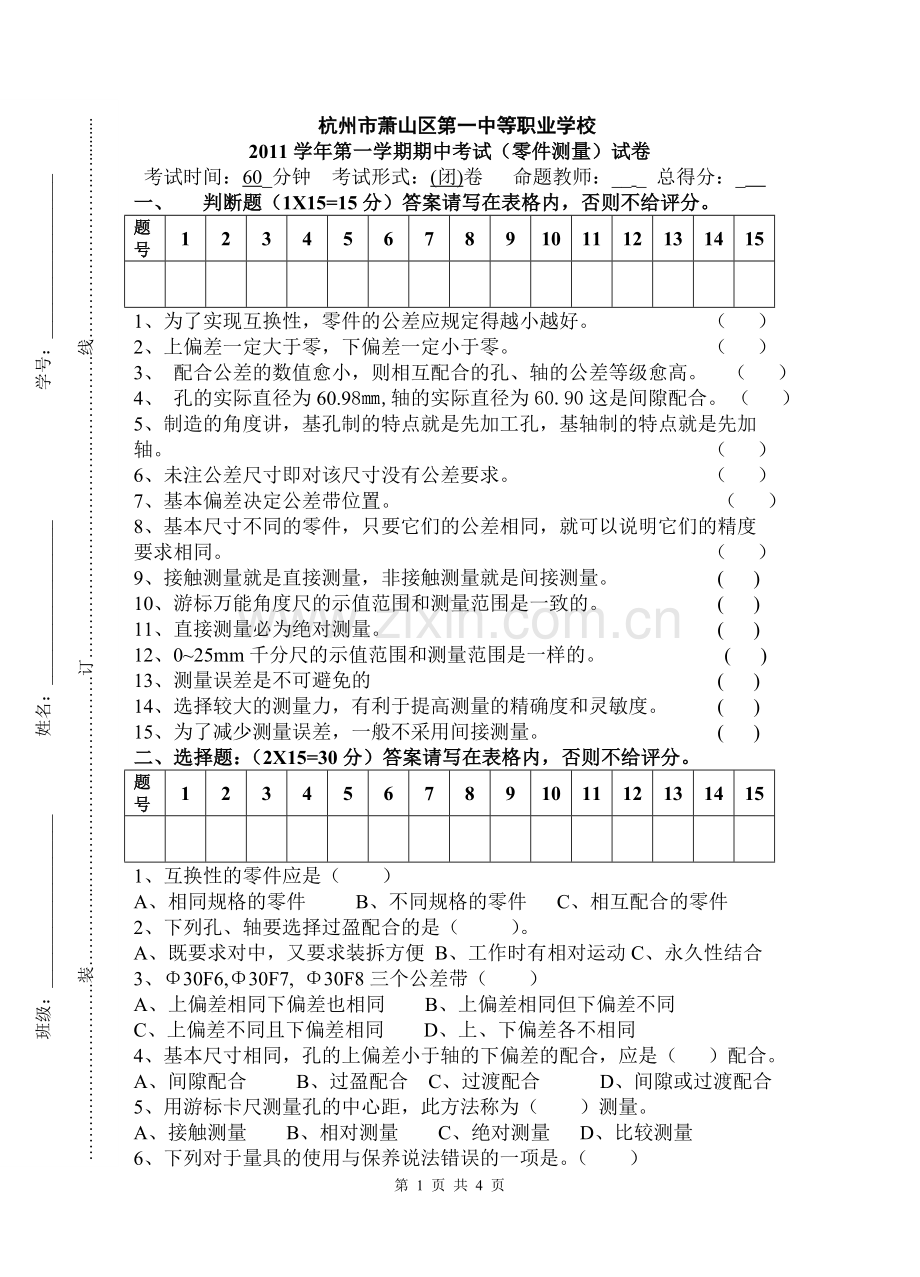

杭州市萧山区第一中等职业学校
2011学年第一学期期中考试（零件测量）试卷
考试时间：60_分钟 考试形式：(闭)卷 命题教师：__ _ 总得分：_
一、 判断题（1X15=15分）答案请写在表格内，否则不给评分。
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

1、为了实现互换性，零件的公差应规定得越小越好。 （ ）
2、上偏差一定大于零，下偏差一定小于零。 （ ）
3、 配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。 （ ）
4、 孔的实际直径为60.98㎜,轴的实际直径为60.90这是间隙配合。 （ ）
5、制造的角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加
轴。 （ ）
6、未注公差尺寸即对该尺寸没有公差要求。 （ ）
7、基本偏差决定公差带位置。 （ ）
8、基本尺寸不同的零件，只要它们的公差相同，就可以说明它们的精度
要求相同。 （ ）
9、接触测量就是直接测量，非接触测量就是间接测量。 (      )
10、游标万能角度尺的示值范围和测量范围是一致的。 (      )
11、直接测量必为绝对测量。 (      )
12、0~25mm千分尺的示值范围和测量范围是一样的。 (      )
13、测量误差是不可避免的 (      )
14、选择较大的测量力，有利于提高测量的精确度和灵敏度。 (      )
15、为了减少测量误差，一般不采用间接测量。 (      )
二、选择题：（2X15=30分）答案请写在表格内，否则不给评分。
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

1、互换性的零件应是（ ）
A、相同规格的零件 B、不同规格的零件 C、相互配合的零件
2、下列孔、轴要选择过盈配合的是（ ）。
A、既要求对中，又要求装拆方便 B、工作时有相对运动C、永久性结合
3、Φ30F6,Φ30F7, Φ30F8三个公差带（ ）
A、上偏差相同下偏差也相同 B、上偏差相同但下偏差不同
C、上偏差不同且下偏差相同 D、上、下偏差各不相同
4、基本尺寸相同，孔的上偏差小于轴的下偏差的配合，应是（ ）配合。
A、间隙配合 B、过盈配合 C、过渡配合 D、间隙或过渡配合
5、用游标卡尺测量孔的中心距，此方法称为（ ）测量。
A、接触测量 B、相对测量 C、绝对测量 D、比较测量
6、下列对于量具的使用与保养说法错误的一项是。（ ）

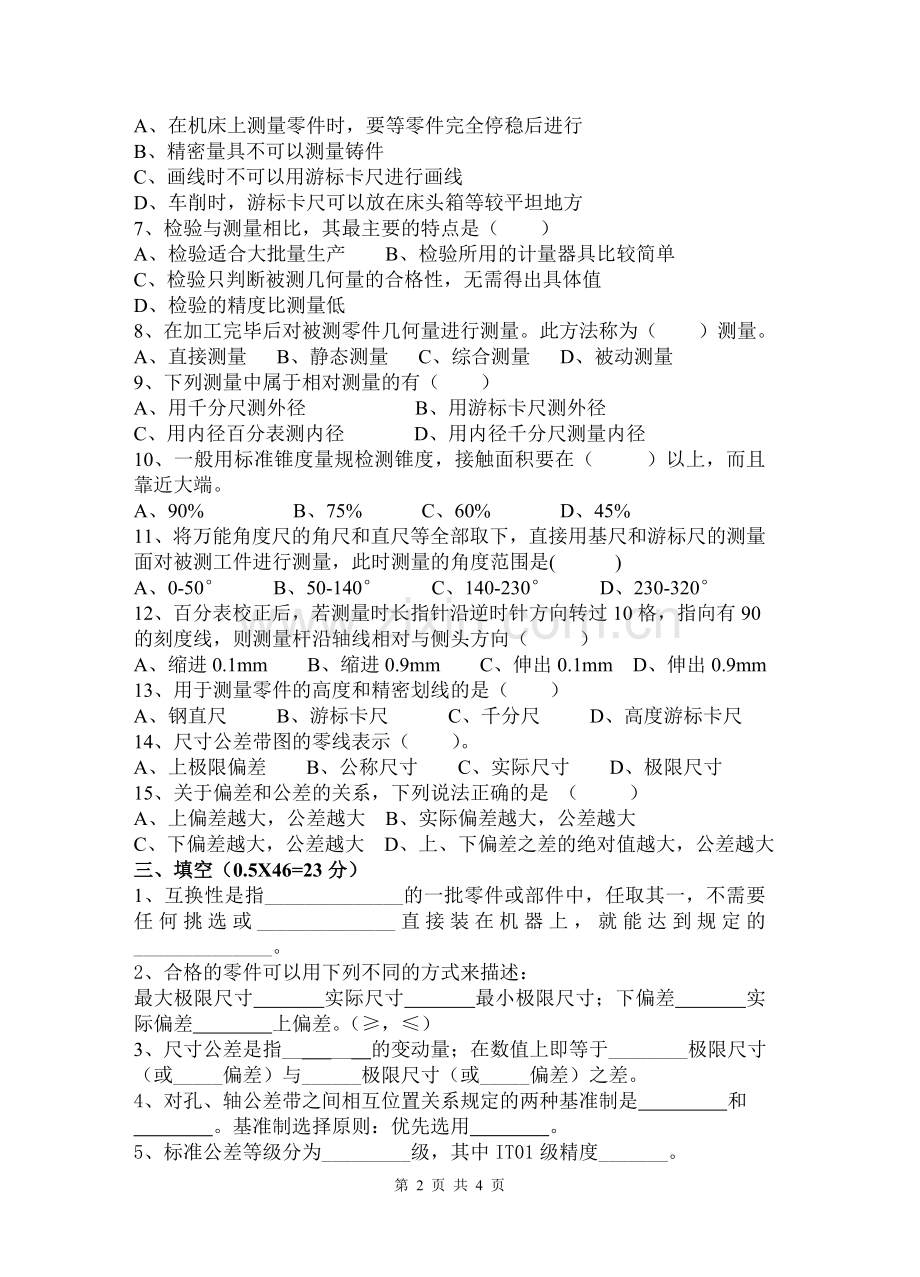

A、在机床上测量零件时，要等零件完全停稳后进行
B、精密量具不可以测量铸件
C、画线时不可以用游标卡尺进行画线
D、车削时，游标卡尺可以放在床头箱等较平坦地方
7、检验与测量相比，其最主要的特点是（ ）
A、检验适合大批量生产 B、检验所用的计量器具比较简单
C、检验只判断被测几何量的合格性，无需得出具体值
D、检验的精度比测量低
8、在加工完毕后对被测零件几何量进行测量。此方法称为（ ）测量。
A、直接测量 B、静态测量 C、综合测量 D、被动测量
9、下列测量中属于相对测量的有（ ）
A、用千分尺测外径 B、用游标卡尺测外径
C、用内径百分表测内径 D、用内径千分尺测量内径
10、一般用标准锥度量规检测锥度，接触面积要在（ ）以上，而且靠近大端。
A、90% B、75% C、60% D、45%
11、将万能角度尺的角尺和直尺等全部取下，直接用基尺和游标尺的测量面对被测工件进行测量，此时测量的角度范围是( )
A、0-50° B、50-140° C、140-230° D、230-320°
12、百分表校正后，若测量时长指针沿逆时针方向转过10格，指向有90的刻度线，则测量杆沿轴线相对与侧头方向（ ）
A、缩进0.1mm B、缩进0.9mm C、伸出0.1mm D、伸出0.9mm
13、用于测量零件的高度和精密划线的是（ ）
A、钢直尺 B、游标卡尺 C、千分尺 D、高度游标卡尺
14、尺寸公差带图的零线表示（ ）。
A、上极限偏差 B、公称尺寸 C、实际尺寸 D、极限尺寸
15、关于偏差和公差的关系，下列说法正确的是 （ ）
A、上偏差越大，公差越大 B、实际偏差越大，公差越大
C、下偏差越大，公差越大 D、上、下偏差之差的绝对值越大，公差越大
三、填空（0.5X46=23分）
1、互换性是指______________的一批零件或部件中，任取其一，不需要任何挑选或______________直接装在机器上，就能达到规定的______________。
2、合格的零件可以用下列不同的方式来描述：
最大极限尺寸 实际尺寸 最小极限尺寸；下偏差 实际偏差 上偏差。（≥，≤）
3、尺寸公差是指__ _ _ 的变动量；在数值上即等于________极限尺寸（或_____偏差）与______极限尺寸（或_____偏差）之差。
4、对孔、轴公差带之间相互位置关系规定的两种基准制是 和
。基准制选择原则：优先选用 。
5、标准公差等级分为_________级，其中IT01级精度_______。
6、配合是指______ __相同，相互__ ___的孔与轴公差带之间的关系。7、已知IT的值，当基本偏差为下偏差时，ES = ；当基本偏差为上偏差时，ei = 。
8、设计时给定的尺寸称为 ，而通过测量得到的尺寸称为 。
9、基本偏差是指上偏差或下偏差，一般指靠近 的那个偏差，当公差带位于零线以上时， 为基本偏差；当公差带位于零线以下时， 为基本偏差。
10、标准公差的数值的大小只与 和 有关。
11、一个完整的测量过程包括__________,__________,___________,和__________四个要素。
12、测量技术包括___________和__________两方面。
13、测量器具的测量范围是指________ ______，测量直径为φ33mm的轴径所用外径千分尺的测量范围是___________mm。
14、常用的测量器具可分为四种，它们分别是_________,_____________,
______________,和____________
15、用分度值为0.02的游标卡尺，测得大小为24°18，则游标尺上的“0”刻度线落在尺身上_____和____之间，游标尺上第_____格的刻度线与尺身上_____的刻度线对齐。
16、使用万能角度尺测量时，将被测工件放在基尺种直尺的测量面之间，此时按尺身上的第一排刻度读数，则测量的角度范围是__________；利用基尺和直尺的测量面进行测量，此时按尺身上的第二排刻度读数，则测量的角度范围是___________。
四、综合题
1、正确识读下图所示量具表示的数值，并填在相应横线上。（2）

A B
2、简述使用游标卡尺单手测量轴径的步骤。（4）

3、简述常用长度测量方法。（3）

4、如图所示一锥轴，试选用适应的量具检测尺寸38和角度20°，试正确选用量具，并说明检测步骤。(11)

5、已知孔为￠70+0.030 0 轴为 ￠70-0.010 -0.030，试求下列问题（12）
（1）孔和轴的基本尺寸是多少？
（2）孔和轴的极限尺寸是多少？
（3）孔和轴的极限偏差是多少？
（4）画出孔和轴的公差带图。
（5）判断基准制及配合类型。

第 4 页 共 4 页
