《船舶强度与结构设计》课程设计任务书.docx

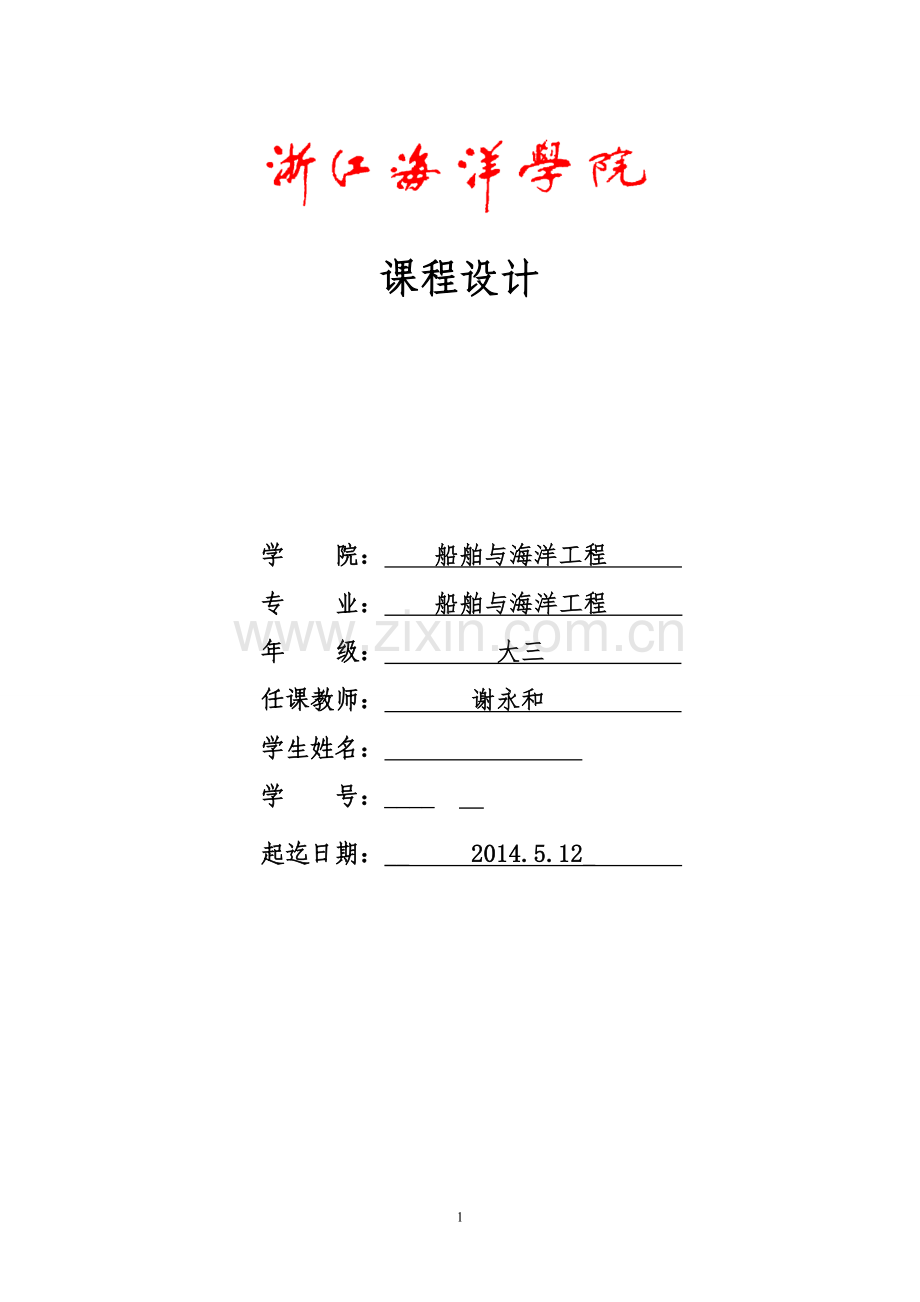

课程设计

学 院： 船舶与海洋工程
专 业：　　船舶与海洋工程　　　
年　　级： 大三
任课教师： 谢永和
学生姓名：
学 号：____
起迄日期：__ 2014.5.12_

13

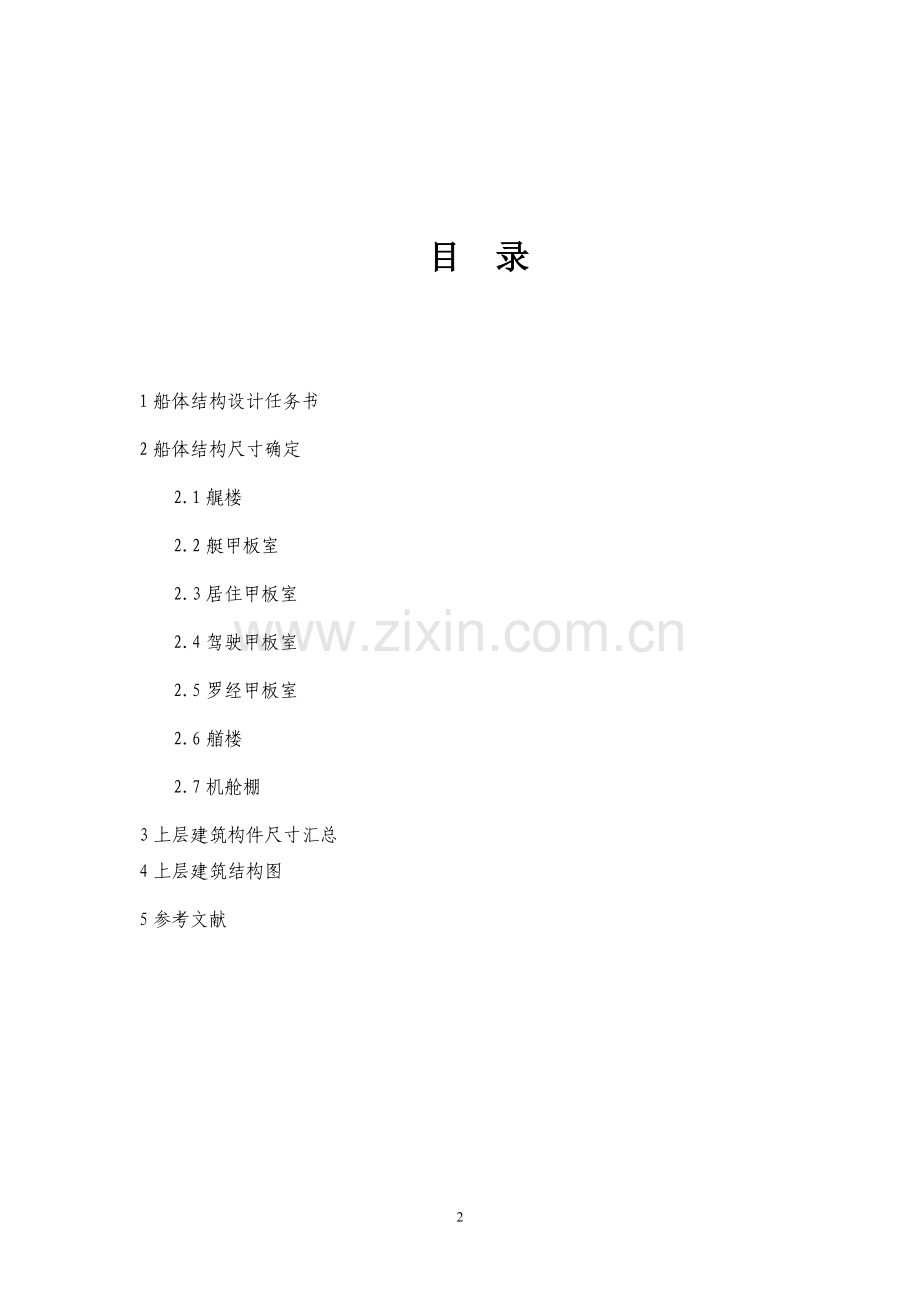

目 录

1船体结构设计任务书
2船体结构尺寸确定

2.1艉楼

2.2艇甲板室

2.3居住甲板室

2.4驾驶甲板室

2.5罗经甲板室

2.6艏楼

2.7机舱棚
3上层建筑构件尺寸汇总
4上层建筑结构图
5参考文献

1.船体结构设计任务书
《船舶强度与结构设计》课程设计任务书
一、课程设计内容与时间安排
(一) 课程设计内容
1、按CCS颁布的《钢质海船入级建造规范》（2006年）4500DWT油轮上层建筑进行设计：
船 长L
105.30m

17.60m

5.80m

4.50m
该船的上层建筑结构形式见附图。
(二) 时间安排
课程设计总学时为1周。
二、课程设计方法
在课程设计过程中，应用AutoCAD绘图软件绘图、用Excel表格软件计算。
三、课程设计报告要求
(一) 编制船体结构设计计算书
计算书包括：（a）对设计船特征（船型、主尺度、结构形式等）的概述，设计所根据的规范版本的说明等；（b）分别写出确定每一构件尺寸的具体过程，并明确标出所选用的尺寸。（c）计算书应简明、清晰、便于检查。结构图应符合船舶制图规定，图上所标构件尺寸应与计算书中所选用尺寸一致。
(二)绘出设计上层建筑的结构图

2.船体结构尺寸确定

根据规范，上层建筑围壁的前端壁、后端壁及侧壁的计算压头有差别，但离艏艉近的端壁计算压头最大。为了安全起见，选择离艏艉端壁近的端壁压头作为计算压头。

1）艉楼

（1）计算压头（规范2.17.2）
艉楼后端壁的、
，则：

故：
实取：h=15.31m

式中：L―规范船长，结构吃水处自艏柱前缘到舵杆中心线的水平距离；
L1―夏季载重水线长，m，L1取值不必大于300m；
X―艉垂线至所考虑舱壁的距离，m；
γ―自夏季载重线至扶强材跨距中点的垂直距离，m；
b―所考虑位置的甲板室宽，m；
B1—船舶露天甲板在所考虑处的最大实际宽度，m。

（2）围壁与板厚度
艉楼甲板室围板的厚度t 应不小于：

对最下层

s=0.6m
h=15.31m

t=7.04mm
tmin=5.998mm

规范2.17.3.1
实取t=8mm

（3）端壁与围壁扶强材
艉楼甲板室围壁的扶强材剖面模数W应不小于：

s=0.6m
h=15.31m
l=2.4m

W=185.19cm3

规范2.17.3.2
实取 W=188.75cm3

（4）甲板厚度
甲板厚度t应不小于：

且不小于5mm
s=0.6m
Sb=0.0016L+0.5=0.66m
C=5.5
tc=0

t=7.147mm

规范2.17.5.4
实取t=8mm

（5）甲板骨架
甲板室甲板纵骨或横梁剖面模数W应不小于
，

s=0.6m
h=0.9m
l=2.4m

W=15.6cm3

规范2.17.5.2
实取 W=121.02cm3

2）艇甲板室
（1）计算压头
艇甲板室后端壁的、
，则：

故：，实取：h=5.14m

（2）围壁与板厚度
艇甲板室围板的厚度t 应不小于：

，
且不小于5mm

s=0.6m
h=5.14m

t=4.08mm
tmin=4.998mm

规范2.17.3.1
实取t=6mm

（3）端壁与围壁扶强材
艇甲板室围壁的扶强材剖面模数W应不小于：

s=0.6m
h=5.14m
l=2.4m

W=62.17cm3

规范2.17.3.2
实取，

（4）甲板厚度
甲板厚度t应不小于：
且不小于5mm
s=0.6m
Sb=0.0016L+0.5=0.66m
C=5.0
tc=1

t=5.670mm

规范2.17.5.4
实取t=7mm

（5）甲板骨架
甲板室甲板纵骨或横梁剖面模数W应不小于
，

s=0.6m
h=0.6m
l=2.4m
W=10.36cm3

规范2.17.5.2
实取 W=34.53cm3

3）居住甲板室

（1）计算压头
居住甲板室后端壁的、
，则：

故：，实取：h=2.00m

（2）围壁与板厚度

居住甲板室围板的厚度t 应不小于：

，
且不小于5mm

s=0.6m
h=2.00m

t=2.55mm
tmin=4.998mm

规范2.17.3.1
实取t=6mm

（3）端壁与围壁扶强材

居住甲板室围壁的扶强材剖面模数W应不小于：

s=0.6m
h=2.00m
l=2.4m

W=24.192cm3

规范2.17.3.2
实取 W=34.53cm3

（4）甲板厚度
甲板厚度t应不小于：
且不小于5mm
s=0.6m
Sb=0.0016L+0.5=0.66m
C=4.5
tc=1

t=5.194mm

规范2.17.5.4
实取t=7mm

（5）甲板骨架
甲板室甲板纵骨或横梁剖面模数W应不小于
，

s=0.6m
h=0.45m
l=2.4m
W=7.78cm3

规范2.17.5.2
实取 W=34.53cm3

4）驾驶甲板室
（1）计算压头
驾驶甲板室后端壁的、
，则：

故：，实取：h=2.00m

（2）围壁与板厚度
驾驶甲板室围板的厚度t 应不小于：

，
且不小于5mm

s=0.6m
h=2.00m

t=2.55mm
tmin=4.998mm

规范2.17.3.1
实取t=6mm

（3）端壁与围壁扶强材

驾驶甲板室围壁的扶强材剖面模数W应不小于：

s=0.6m
h=2.00m
l=2.4m

W=24.192cm3

规范2.17.3.2
实取 W=34.53cm3

（4）甲板厚度

甲板厚度t应不小于：
且不小于5mm
s=0.6m
Sb=0.0016L+0.5=0.66m
C=4.5
tc=1

t=5.194mm

规范2.17.5.4
实取t=7mm

（5）甲板骨架

甲板室甲板纵骨或横梁剖面模数W应不小于
，

s=0.6m
h=0.45m
l=2.4m
W=7.78cm3

规范2.17.5.2
实取 W=34.53cm3

5）罗经甲板室

（1）计算压头
罗经甲板室后端壁的、
，则：

故：，实取：h=2.0m

（2）围壁与板厚度
驾驶甲板室围板的厚度t 应不小于：

，
且不小于5mm

s=0.6m
h=2.0m

t=2.55mm
tmin=4.998mm

规范2.17.3.1
实取t=6mm
（3）端壁与围壁扶强材
驾驶甲板室围壁的扶强材剖面模数W应不小于：

s=0.6m
h=2.0m
l=2.4m

W=20.736cm3

规范2.17.3.2
实取 W=34.53cm3
（4）甲板厚度
甲板厚度t应不小于：

s=0.6m
Sb=0.0016L+0.5=0.66m
C=4.5
tc=1

t=5.419mm

规范2.17.5.4
实取t=7mm

（5）甲板骨架
甲板室甲板纵骨或横梁剖面模数W应不小于
，

s=0.6m
h=0.45m
l=2.4m
W=7.78cm3

规范2.17.5.2
实取 W=34.53cm3

6）艏楼
（1）计算压头
艏楼后端壁的、
，则：

故：，实取：h=20.00m
（2）围壁与板厚度
艏楼甲板室围板的厚度t 应不小于：

且不小于5mm

s=0.6m
h=20.00m

t=8.05mm
tmin=5.998mm

规范2.17.3.1
实取t=10mm
（3）端壁与围壁扶强材
艏楼甲板室围壁的扶强材剖面模数W应不小于：

s=0.6m
h=20.00m
l=2.4m

W=241.92cm3

规范2.17.3.2
实取， W=255.78cm3
（4）甲板厚度
甲板厚度t应不小于：

s=0.6m
Sb=0.0016L+0.5=0.66m

t=7.269mm

规范2.17.5.4
实取t=8mm

（5）甲板骨架
甲板室甲板纵骨或横梁剖面模数W应不小于

s=0.6m
h=0.9m
l=2.4m
W=15.56cm3

规范2.17.5.2
实取,
2.7机舱棚
2.7.1非露天机舱棚的机舱棚围壁板的最小厚度，在货舱区应不小于6.5mm；在居住舱室区域不小于5mm。
2.7.2机舱棚围壁扶强材剖面模数W应不小于按下式计算所得之值：
表26

规范2.17.5.2
实取,
对于的船舶，扶强材高度应不小于60mm。

3上层建筑构件尺寸汇总
3.1艉楼
艉楼甲板室围壁板的厚度：
甲板室围壁扶强材：
甲板板厚度：
甲板室甲板纵骨或横梁：
3.2艇甲板室
艇甲板室围壁板的厚度：
甲板室围壁扶强材：
甲板板厚度：
甲板室甲板纵骨或横梁：
3.3居住甲板室
艇甲板室围壁板的厚度：
甲板室围壁扶强材：
甲板板厚度：
甲板室甲板纵骨或横梁：
3.4驾驶甲板室
艇甲板室围壁板的厚度：
甲板室围壁扶强材：
甲板板厚度：
甲板室甲板纵骨或横梁：
3.5罗经甲板室
艇甲板室围壁板的厚度：
甲板室围壁扶强材：
甲板板厚度：
甲板室甲板纵骨或横梁：
3.6艏楼
艇甲板室围壁板的厚度：
甲板室围壁扶强材：
甲板板厚度：
甲板室甲板纵骨或横梁：
3.7机舱棚
艇甲板室围壁板的厚度：
甲板室围壁扶强材：
甲板板厚度：
甲板室甲板纵骨或横梁：
机舱棚围壁扶强材：

4上层建筑结构图
详见基本结构图

5参考文献
1．中国船级社. 钢质海船入级与建造规范 北京：国防工业出版社，2006
2．王杰德等. 船体强度与结构设计 北京：国防工业出版社，1995
3．聂 武等. 船舶计算结构力学 哈尔滨：哈尔滨工程大学出版
