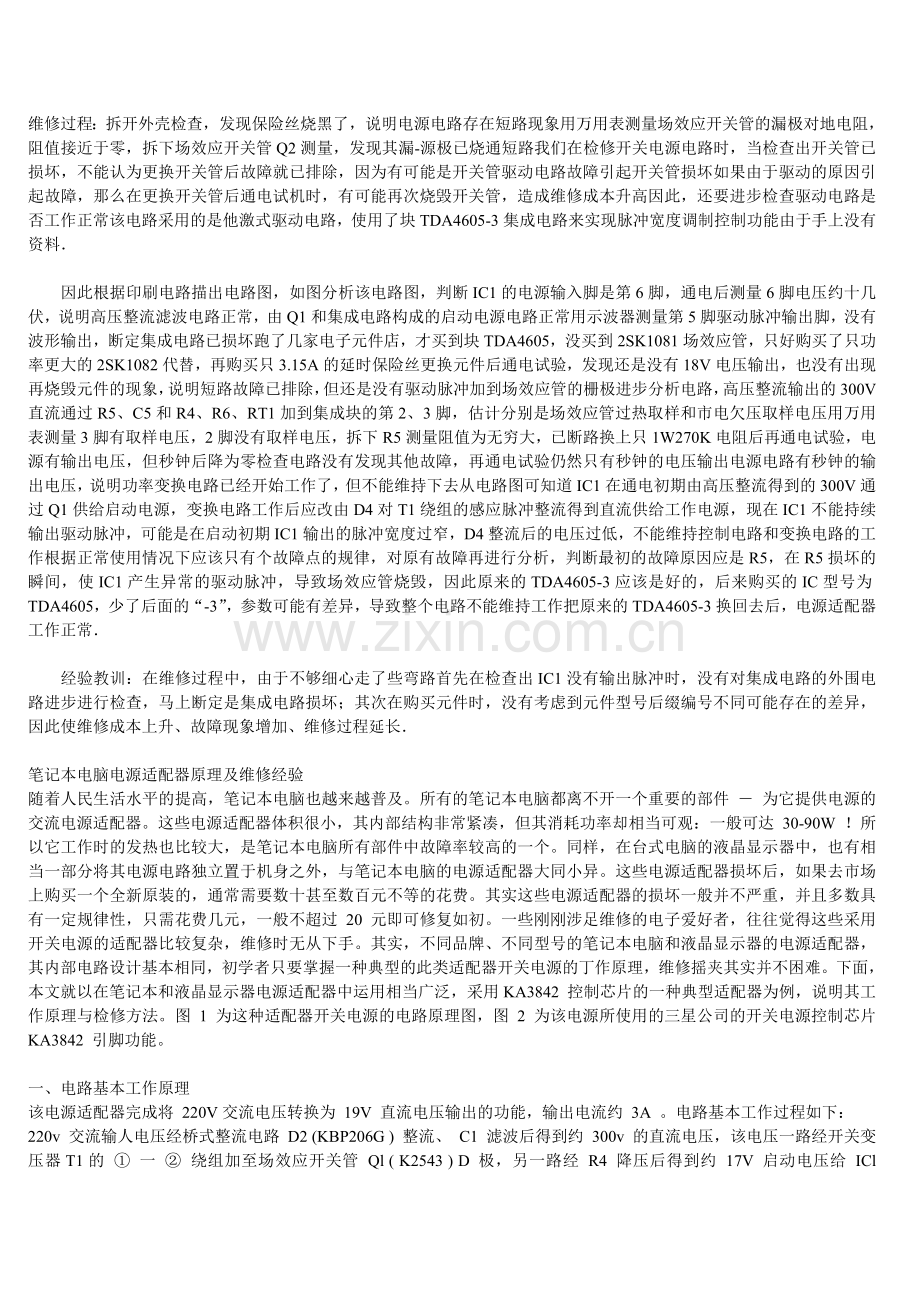

维修过程：拆开外壳检查，发现保险丝烧黑了，说明电源电路存在短路现象用万用表测量场效应开关管的漏极对地电阻，阻值接近于零，拆下场效应开关管Q2测量，发现其漏-源极已烧通短路我们在检修开关电源电路时，当检查出开关管已损坏，不能认为更换开关管后故障就已排除，因为有可能是开关管驱动电路故障引起开关管损坏如果由于驱动的原因引起故障，那么在更换开关管后通电试机时，有可能再次烧毁开关管，造成维修成本升高因此，还要进步检查驱动电路是否工作正常该电路采用的是他激式驱动电路，使用了块TDA4605-3集成电路来实现脉冲宽度调制控制功能由于手上没有资料．

　　因此根据印刷电路描出电路图，如图分析该电路图，判断IC1的电源输入脚是第6脚，通电后测量6脚电压约十几伏，说明高压整流滤波电路正常，由Q1和集成电路构成的启动电源电路正常用示波器测量第5脚驱动脉冲输出脚，没有波形输出，断定集成电路已损坏跑了几家电子元件店，才买到块TDA4605，没买到2SK1081场效应管，只好购买了只功率更大的2SK1082代替，再购买只3.15A的延时保险丝更换元件后通电试验，发现还是没有18V电压输出，也没有出现再烧毁元件的现象，说明短路故障已排除，但还是没有驱动脉冲加到场效应管的栅极进步分析电路，高压整流输出的300V直流通过R5、C5和R4、R6、RT1加到集成块的第2、3脚，估计分别是场效应管过热取样和市电欠压取样电压用万用表测量3脚有取样电压，2脚没有取样电压，拆下R5测量阻值为无穷大，已断路换上只1W270K电阻后再通电试验，电源有输出电压，但秒钟后降为零检查电路没有发现其他故障，再通电试验仍然只有秒钟的电压输出电源电路有秒钟的输出电压，说明功率变换电路已经开始工作了，但不能维持下去从电路图可知道IC1在通电初期由高压整流得到的300V通过Q1供给启动电源，变换电路工作后应改由D4对T1绕组的感应脉冲整流得到直流供给工作电源，现在IC1不能持续输出驱动脉冲，可能是在启动初期IC1输出的脉冲宽度过窄，D4整流后的电压过低，不能维持控制电路和变换电路的工作根据正常使用情况下应该只有个故障点的规律，对原有故障再进行分析，判断最初的故障原因应是R5，在R5损坏的瞬间，使IC1产生异常的驱动脉冲，导致场效应管烧毁，因此原来的TDA4605-3应该是好的，后来购买的IC型号为TDA4605，少了后面的“-3”，参数可能有差异，导致整个电路不能维持工作把原来的TDA4605-3换回去后，电源适配器工作正常．

　　经验教训：在维修过程中，由于不够细心走了些弯路首先在检查出IC1没有输出脉冲时，没有对集成电路的外围电路进步进行检查，马上断定是集成电路损坏；其次在购买元件时，没有考虑到元件型号后缀编号不同可能存在的差异，因此使维修成本上升、故障现象增加、维修过程延长．

笔记本电脑电源适配器原理及维修经验

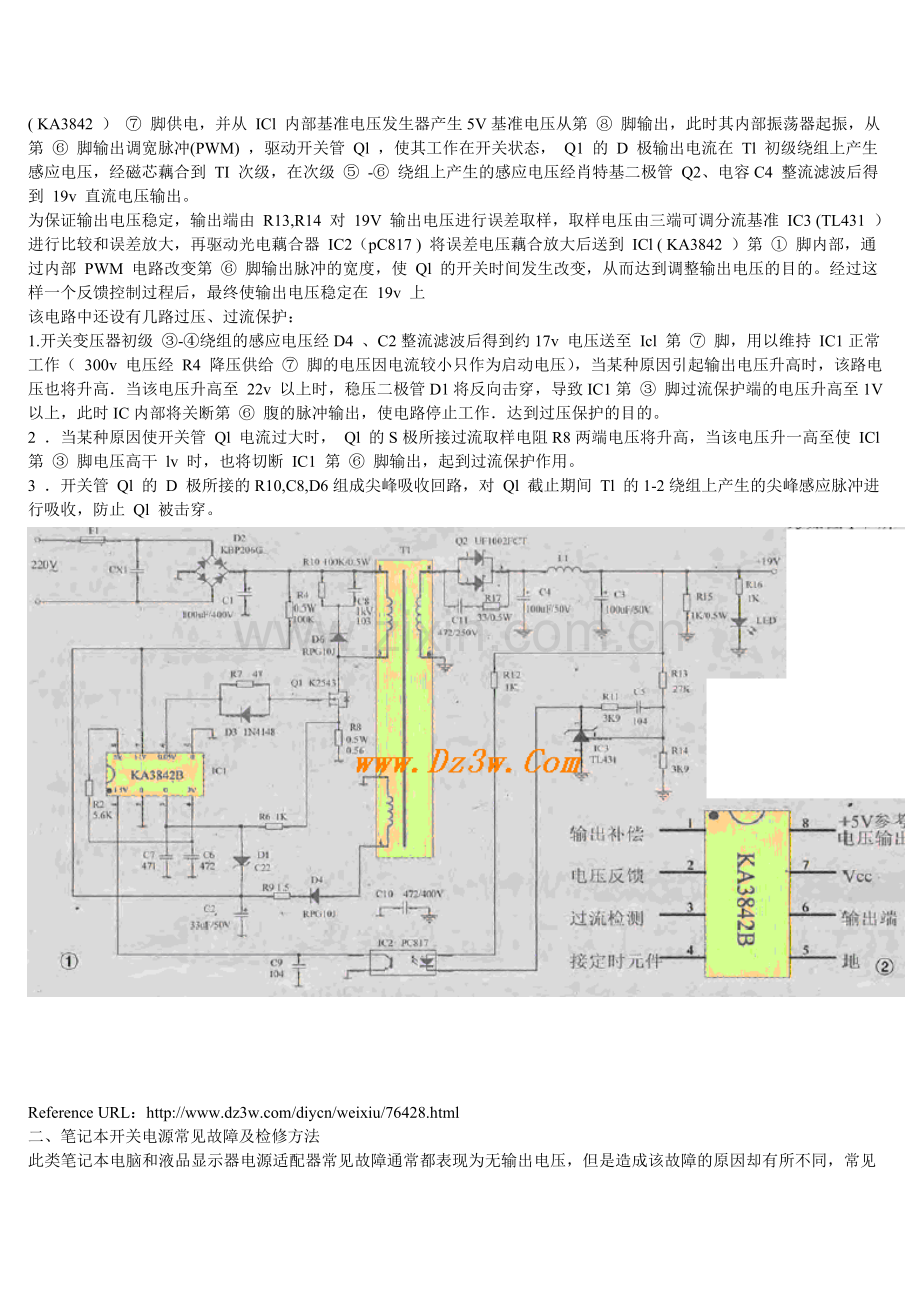

随着人民生活水平的提高，笔记本电脑也越来越普及。所有的笔记本电脑都离不开一个重要的部件 ― 为它提供电源的交流电源适配器。这些电源适配器体积很小，其内部结构非常紧凑，但其消耗功率却相当可观：一般可达 30-90W ！所以它工作时的发热也比较大，是笔记本电脑所有部件中故障率较高的一个。同样，在台式电脑的液晶显示器中，也有相当一部分将其电源电路独立置于机身之外，与笔记本电脑的电源适配器大同小异。这些电源适配器损坏后，如果去市场上购买一个全新原装的，通常需要数十甚至数百元不等的花费。其实这些电源适配器的损坏一般并不严重，并且多数具有一定规律性，只需花费几元，一般不超过 20 元即可修复如初。一些刚刚涉足维修的电子爱好者，往往觉得这些采用开关电源的适配器比较复杂，维修时无从下手。其实，不同品牌、不同型号的笔记本电脑和液晶显示器的电源适配器，其内部电路设计基本相同，初学者只要掌握一种典型的此类适配器开关电源的丁作原理，维修摇夹其实并不困难。下面，本文就以在笔记本和液晶显示器电源适配器中运用相当广泛，采用KA3842 控制芯片的一种典型适配器为例，说明其工作原理与检修方法。图 1 为这种适配器开关电源的电路原理图，图 2 为该电源所使用的三星公司的开关电源控制芯片 KA3842 引脚功能。

一、电路基本工作原理
该电源适配器完成将 220V交流电压转换为 19V 直流电压输出的功能，输出电流约 3A 。电路基本工作过程如下：
220v 交流输人电压经桥式整流电路 D2 (KBP206G ) 整流、 C1 滤波后得到约 300v 的直流电压，该电压一路经开关变压器T1的 ① 一 ② 绕组加至场效应开关管 Ql ( K2543 ) D 极，另一路经 R4 降压后得到约 17V 启动电压给 ICl ( KA3842 ） ⑦ 脚供电，并从 ICl 内部基准电压发生器产生5V基准电压从第 ⑧ 脚输出，此时其内部振荡器起振，从第 ⑥ 脚输出调宽脉冲(PWM) ，驱动开关管 Ql ，使其工作在开关状态， Q1 的 D 极输出电流在 Tl 初级绕组上产生感应电压，经磁芯藕合到 TI 次级，在次级 ⑤ -⑥ 绕组上产生的感应电压经肖特基二极管 Q2、电容C4 整流滤波后得到 19v 直流电压输出。
为保证输出电压稳定，输出端由 R13,R14 对 19V 输出电压进行误差取样，取样电压由三端可调分流基准 IC3 (TL431 ）进行比较和误差放大，再驱动光电藕合器 IC2（pC817 ) 将误差电压藕合放大后送到 ICl ( KA3842 ）第 ① 脚内部，通过内部 PWM 电路改变第 ⑥ 脚输出脉冲的宽度，使 Ql 的开关时间发生改变，从而达到调整输出电压的目的。经过这样一个反馈控制过程后，最终使输出电压稳定在 19v 上
该电路中还设有几路过压、过流保护：
1.开关变压器初级 ③-④绕组的感应电压经D4 、C2整流滤波后得到约17v 电压送至 Icl 第 ⑦ 脚，用以维持 IC1正常工作（ 300v 电压经 R4 降压供给 ⑦ 脚的电压因电流较小只作为启动电压），当某种原因引起输出电压升高时，该路电压也将升高．当该电压升高至 22v 以上时，稳压二极管D1将反向击穿，导致IC1第 ③ 脚过流保护端的电压升高至1V以上，此时IC内部将关断第 ⑥ 腹的脉冲输出，使电路停止工作．达到过压保护的目的。
2 ．当某种原因使开关管 Ql 电流过大时， Ql 的S极所接过流取样电阻R8两端电压将升高，当该电压升一高至使 ICl 第 ③ 脚电压高干 lv 时，也将切断 IC1 第 ⑥ 脚输出，起到过流保护作用。
3 ．开关管 Ql 的 D 极所接的R10,C8,D6组成尖峰吸收回路，对 Ql 截止期间 Tl 的1-2绕组上产生的尖峰感应脉冲进行吸收，防止 Ql 被击穿。

Reference URL：
二、笔记本开关电源常见故障及检修方法
此类笔记本电脑和液品显示器电源适配器常见故障通常都表现为无输出电压，但是造成该故障的原因却有所不同，常见的有以下几种：
1 ．开关管 Ql 击穿
很多时候该管击穿的原因是由自身过热所致，但也有可能是其他原因导致其击穿，如消尖峰元件开路或虚焊、 ICl 损坏、 Ic2损坏等。一定要在排除其他原因后才可换上新管通电试机，否则将再次击穿新管。而且，无论何种原因导致 Ql 击穿，通常会导致过流取样电阻 RS 、保险管 Fl 开路，有时还会造成 Dl 击穿，排除故障后需一并更换。
2 . KA3842 损坏
从实际维修情况来看，该 IC 损坏的几率也比较高，多数时候也将造成 Ql 一并击穿。在确保 Ql 正常或已更换 Ql 后．要判断 KA3842 是否损坏，比较稳妥的’方法是：不接通 220v 交流电源，而是用直流稳压电源外加 1 7v 电压供给 ICI 第 ⑦ 脚，然后测量 ICI 第 ⑧ 脚输出的5V 参考电压是否正常．若此时第 ⑧ 脚的 SV 电压正常，且其他脚电压也基本为如图 1 中所标的电压值，则基本可断定 ICI 正常；反之，若 ⑦ 脚外加电源后， ⑧ 脚的 5V 不正常，则 ICI 大多已损坏。在更换 ICl 后，也可用此法再验证一次。如果在 IC1 损坏，未更换的情况下即接通 220V 电源，将造成开关管再次击穿！
5.肖特基二极管Q2击穿

6.TL431损坏

三、总结
由以上分析可匆，笔记本电脑和液晶显示器电源适配器的各种故障中，开关管是故障率最高的一个元件，但它并不一定是根本的原因，开关管击穿时一定要检查其他相关元件。在更换开关管时，尽量使用同型号管，若同型管不易购买，可使用其他参数高于原型号的同类型管代换，如本例电路中的开关管K2543 ，可用各项参数均高于它的 K2843 代换。而控制芯片 KA3842B 损坏后，可以用 UC3842B 代换，也可用 KA3843B 代换。但 KA3843B 不一定能用 KA3842B 代换。
初学者维修笔记本电脑和液晶显示器电源适配器，首先一定要熟悉此类电路的基本原理，看懂电路图，能举一反三．具备基本的电路分析能力。此外，要大胆动手实践，在维修中学习维修才是最有效的方法，但是，纯粹凭经验维修，对电路原理不求甚解，则不利千理论水平和维修能力的提高
Reference URL：

本文转自: 黑客武林() 详细出处参考：
故障现象：手提电脑电源适配器没有电压输出，初步判断电源适配器电路有问题

??维修过程：拆开外壳检查，发现保险丝烧黑了，说明电源电路存在短路现象用万用表测量场效应开关管的漏极对地电阻，阻值接近于零，拆下场效应开关管Q2测量，发现其漏-源极已烧通短路我们在检修开关电源电路时，当检查出开关管已损坏，不能认为更换开关管后故障就已排除，因为有可能是开关管驱动电路故障引起开关管损坏如果由于驱动的原因引起故障，那么在更换开关管后通电试机时，有可能再次烧毁开关管，造成维修成本升高因此，还要进步检查驱动电路是否工作正常该电路采用的是他激式驱动电路，使用了块TDA4605-3集成电路来实现脉冲宽度调制控制功能由于手上没有资料．

　　因此根据印刷电路描出电路图，如图分析该电路图，判断IC1的电源输入脚是第6脚，通电后测量6脚电压约十几伏，说明高压整流滤波电路正常，由Q1和集成电路构成的启动电源电路正常用示波器测量第5脚驱动脉冲输出脚，没有波形输出，断定集成电路已损坏跑了几家电子元件店，才买到块TDA4605，没买到2SK1081场效应管，只好购买了只功率更大的2SK1082代替，再购买只3.15A的延时保险丝更换元件后通电试验，发现还是没有18V电压输出，也没有出现再烧毁元件的现象，说明短路故障已排除，但还是没有驱动脉冲加到场效应管的栅极进步分析电路，高压整流输出的300V直流通过R5、C5和R4、R6、RT1加到集成块的第2、3脚，估计分别是场效应管过热取样和市电欠压取样电压用万用表测量3脚有取样电压，2脚没有取样电压，拆下R5测量阻值为无穷大，已断路换上只1W270K电阻后再通电试验，电源有输出电压，但秒钟后降为零检查电路没有发现其他故障，再通电试验仍然只有秒钟的电压输出电源电路有秒钟的输出电压，说明功率变换电路已经开始工作了，但不能维持下去从电路图可知道IC1在通电初期由高压整流得到的300V通过Q1供给启动电源，变换电路工作后应改由D4对T1绕组的感应脉冲整流得到直流供给工作电源，现在IC1不能持续输出驱动脉冲，可能是在启动初期IC1输出的脉冲宽度过窄，D4整流后的电压过低，不能维持控制电路和变换电路的工作根据正常使用情况下应该只有个故障点的规律，对原有故障再进行分析，判断最初的故障原因应是R5，在R5损坏的瞬间，使IC1产生异常的驱动脉冲，导致场效应管烧毁，因此原来的TDA4605-3应该是好的，后来购买的IC型号为TDA4605，少了后面的“-3”，参数可能有差异，导致整个电路不能维持工作把原来的TDA4605-3换回去后，电源适配器工作正常． ??

　　经验教训：在维修过程中，由于不够细心走了些弯路首先在检查出IC1没有输出脉冲时，没有对集成电路的外围电路进步进行检查，马上断定是集成电路损坏；其次在购买元件时，没有考虑到元件型号后缀编号不同可能存在的差异，因此使维修成本上升、故障现象增加、维修过程延长．

本文转自: 黑客武林() 详细出处参考：

笔记本电脑电源适配器原理分析与检修
输入电压为交流1OOV~240V市电；输出直流20V；最大输出功率有90W和65W两种。其核心控制芯片为贴片式脉宽调制集成电路(3843)，该芯片内含振荡器、脉宽调制比较器、逻辑控制器；具有过流、欠压等保护控制功能；工作电压为7V～34V；最高工作频率可达500MHz；启动电流仅需1mA。 该芯片的各引脚功能如下：①脚是内部误差放大器的输出端。②脚是反馈电压输入端，作为内部误差放大器的反相输入端，与同相输入端的基准电压(+2.5V)进行比较，产生误差控制电压，控制脉冲宽度。③脚为过流检测输入端，当该脚的电压高于1V时，禁止驱动脉冲的输出。④脚为RT/CT定时电阻和电容的公共接入端，用于产生锯齿振荡波。⑤脚为接地端。⑥脚为脉宽调制信号输出端。⑦脚为工作电压输入端(7V>Vi≤34V)。⑧脚为内部基准电压（VREF=5V）输出端。 根据实物绘制了其电路原理图如附图所示。经比较，两种输出功率的电原理图完全相同，只是过流保护电路取样电阻R20～R23的取值以及20V直流电压输出滤波电容C11及C12的容量有所不同。
一、整流滤波电路 交流市电经1A保险管F1及电容C1进入整流电路，BD1全桥整流后，经主滤波电容C7滤波，在C7两端得到约300V的直流电压，作为适配器的工作电压。该适配器的输入电路只有一个高频滤波电容C1进行简单的滤波处理，因此对外部电磁脉冲的抗干扰能力和防止自身的高频电磁信号向外辐射的能力较弱。

二、启动与稳压电路 由整流滤波电路产生的300V电压：一路经开关变压器T1的初级①~②绕组加到功率开关管Q1(FS5KM)的漏极；另一路经启动电阻R3～R6并联串联后加到U1(3843)的⑦脚，作为主控制芯片(3843)的启动电压。在电路加电的瞬间，300V直流电通过R3～R6对C8进行充电，当U1的⑦脚电压达到7V以上时，U1的⑧脚输出5V基准电压Vref，同时3843内部的振荡电路开始工作，其⑥脚开始输出脉宽调制信号，通过R17驱动功率开关管Q1工作于交替导通、截止的工作状态。开关变压器T1的初级①～②绕组流过高频脉冲电流，同时由于交流互感的作用，在开关变压器T1的次级③~④绕组两端产生的感应电压经R16限流、D3整流、C8滤波后得到UI持续工作所需的电压。脉宽调制信号的频率由R11和C3决定（本电路中．R11为5.6k，C3为4700pF），其振荡频率大约为70kHz。T1的⑤～⑥绕组产生的感应电压经D2整流，C11和C12滤波，输出20V的直流电压。 稳压电路由精密可调基准电压集成器件U3(KA431Z)、电阻R26、R27、R28、R29、电容C以及光电耦合器U2(PC817)组成。输出的20V电压经R27与R28、R29分压后加到U3的①脚。当由于某种原因导致输出20V电压升高时，U3的①脚电压升高，③脚的电压降低，导致流过光耦合器U2内部发光二极管的电流增大，使U2内部发光二极管的亮度增强。U2内部光电三极管的内阻降低，将U1的①脚电位拉低，使U1内误差放大器的输出电压降低，经内部自动控制电路的作用，自动将U1的⑥脚输出的脉冲宽度调窄，使开关管Q1的导通时间缩短，经开关变压器的作用，使适配器输出的电压自动降低。当适配器输出20V电压变低时，其稳压过程与上述相反，将输出电压调整到稳定的20V。
三、保护电路 1．功率管的保护：该保护电路由R13～R15、C6及D1组成，接在开关变压器T1的初级①~②绕组间。由于功率开关管Q1交替工作在饱和导通与截止状态之间,当开关管由饱和导通变为截止状态时，在①~②绕组之间会产生瞬间反向尖峰高电压，如果没有泄放电路，功率管的漏(D)、源(S)极很可能会被高压击穿。通过该保护电路可以将反向尖峰电压吸收掉，从而起到保护功率开关管Q1的作用。 2．过流保护：电路由R20~R23、R18组成，当功率管的电流突然增大时，电阻R20~R23并联后的一端对热地端电压升高，该电压经R18加到U1的③脚，当该电压高于1V时，U1(3843)内部控制电路控制⑥脚停止输出脉宽调制信号，使Q1截止，保护功率管不因电流过大而被热击穿。 另外在输出整流二极管D2两端接有由R24、R25、C10组成的高频振荡脉冲RC吸收网络，以降低绕组之间的尖峰脉冲干扰。
