EDA技术课程作业——习题二 篮球24秒可控计时器设计
姓名：徐晨阳 学号：2012301080040

习题要求：用Verilog HDL语言设计篮球24秒可控计时器
功能说明：1.具有24秒计时、显示功能；
2.设置外部按键，完成清零、暂停、恢复控制；
3.24秒倒计时，时间间隔为1s；
4.时间到后发出报警信号，并在3s后解除。

一、 设计思路
根据对篮球规则的了解，每队每回合的进攻时间为24秒，一旦进攻时间超出24秒，便会自动报警从而判定犯规。 在每回合内若有犯规出现，则比赛时间暂停，重新发球后继续倒计时。一个回合结束后时间自动回到24秒。因此该24秒计时器应包括以下模块：脉冲发生、递减计数、报警电路、控制开关、显示电路，从而控制完成计数器的置数、连续计数、复位、暂停/继续、实时显示、报警等功能。

二、 设计方案
用QuertusⅡ实现该功能用两种方案。方案一是利用VHDL语言编写各个模块，然后将所有模块连接进行仿真及测试；方案二是利用已有的芯片构成相应模块，后组合连接仿真。尽管方案在设计中有一定的简便性且不用编写复杂的程序，但跟据作业要求及自己掌握的知识，选择前者。

具体设计方案如下:
1. 秒脉冲发生部分：clk_in 为10Hz时钟信号,经十分频后得到1Hz的clk_out的输出计时脉冲。
2. 24秒递减计时部分：以分频后得到的clk_out为脉冲信号控制计时，间隔为1秒，计数器减1。
3.外部操作控制部分：以rst_为复位信号，低电平有效，当输入为低时，直接复位；以clr_控制清零，为低时直接清零；以pause为暂停信号，当pause为1时，计时器暂停计时，当为0时，恢复计时。
4.倒计时显示部分：使用数码管显示，用qh、ql分别控制数码管的高位输出和低位输出，ql逐次递减，当减为0时，qh减1，直至都减为0。
5.报警部分：当计数器减为0时（显示为00），报警信号warn置1，发出报警信号。延时3秒，后置0，解除报警信号。

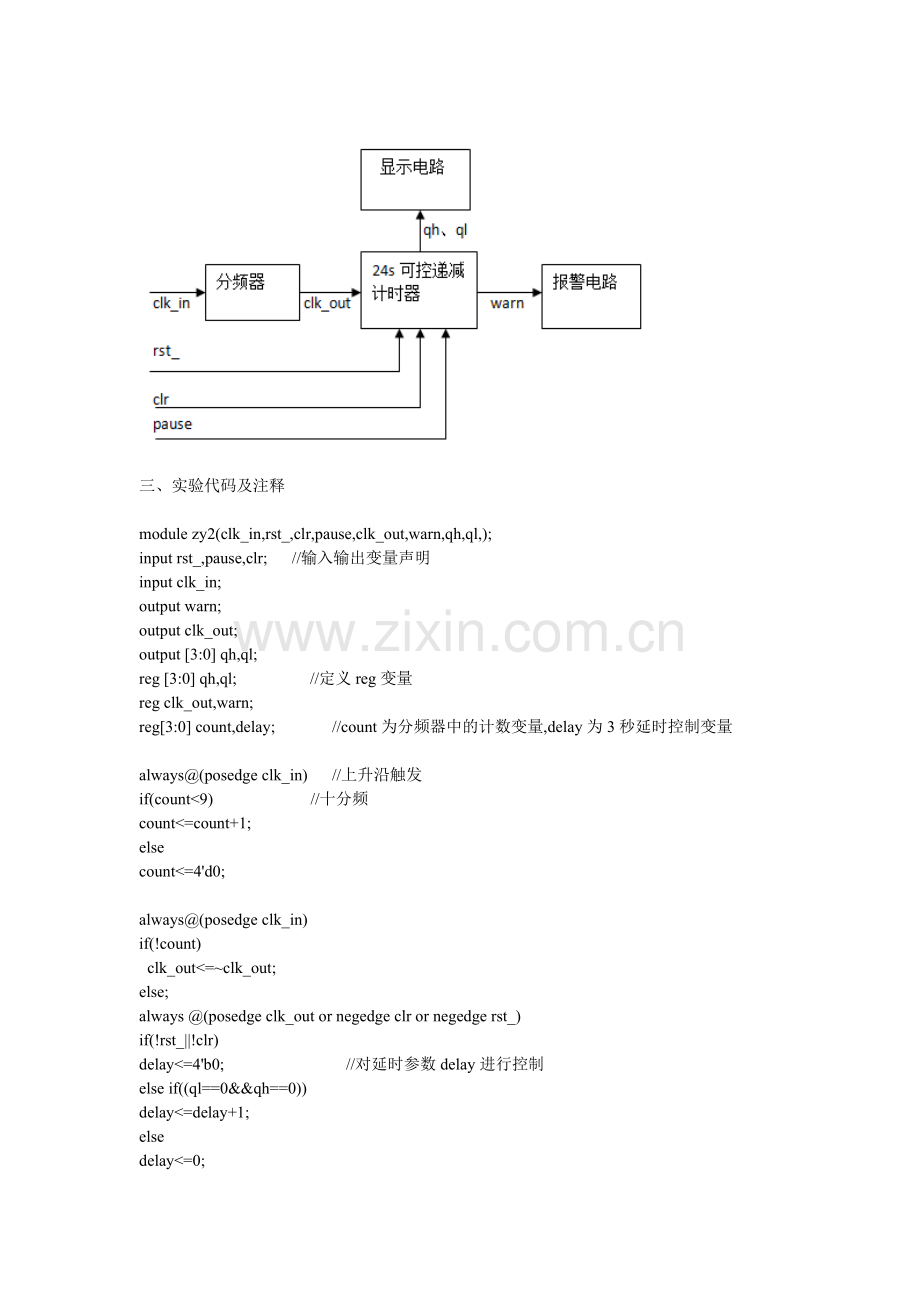

总体框图如下：

三、 实验代码及注释

module zy2(clk_in,rst_,clr,pause,clk_out,warn,qh,ql,);
input rst_,pause,clr; //输入输出变量声明
input clk_in;
output warn;
output clk_out;
output [3:0] qh,ql;
reg [3:0] qh,ql; //定义reg变量
reg clk_out,warn;
reg[3:0] count,delay; //count为分频器中的计数变量,delay为3秒延时控制变量

always@(posedge clk_in) //上升沿触发
if(count<9) //十分频
count<=count+1;
else
count<=4'd0;

always@(posedge clk_in)
if(!count)
clk_out<=~clk_out;
else;
always @(posedge clk_out or negedge clr or negedge rst_)
if(!rst_||!clr)
delay<=4'b0; //对延时参数delay进行控制
else if((ql==0&&qh==0))
delay<=delay+1;
else
delay<=0;

always @(posedge clk_out or negedge clr or negedge rst_)
if(!rst_||!clr)
warn<=0;
else if((qh==0&ql==0)&&(delay<3)) //当倒计时为00，报警3秒，后解除
warn<=1;
else
warn<=0;

always @(posedge clk_out or negedge clr or negedge rst_)
if(!rst_) //rst_为0，复位
begin
qh<=2; //显示24
ql<=4;
end
else if(!clr) //clr为0，清零，显示00
begin
qh<=0;
ql<=0;
end
else if(pause) //pause为1，暂停
begin
ql<=ql; //显示数字不变
qh<=qh;
end
else if(!pause) //pause为0，继续计时
begin
if((ql==0)&&(qh!=0))
begin
ql<=9;
qh<=qh-1;
end
else if(ql!=0）
begin
ql<=ql-1;
qh<=qh;
end
else;
end
endmodule

四、 时序仿真验证功能

为了更方便的观察仿真结果、验证计时器功能，在时序仿真时将十分频电路改为二分频电路。

1. clr清零功能

2. rst_复位功能

3.pause暂停/继续功能

4. warn报警功能

经分析，仿真结果正确，该24秒计时器符合要求。

五、 总结
1. 编程总是出现错误，经排查发现同一个reg变量在多个always语句下进行操作就会出现这种错误。
2. 一开始对分频模块进行设计时
是在always @(posedge clk_int or negedge clr or negedge rst_)下编写的，后来仿真时发现改变clr、rst_也会对分频后的波形clk_out造成影响，而根据结构图，分频电路是独立的，应该只收clk_in控制，于是将always语句改为always @(posedge clk_int ），仿真后结果正确。
3.对该篮球计时器进行设计前，应对篮球规则有一定的了解，从而更准确的实现其功能。
