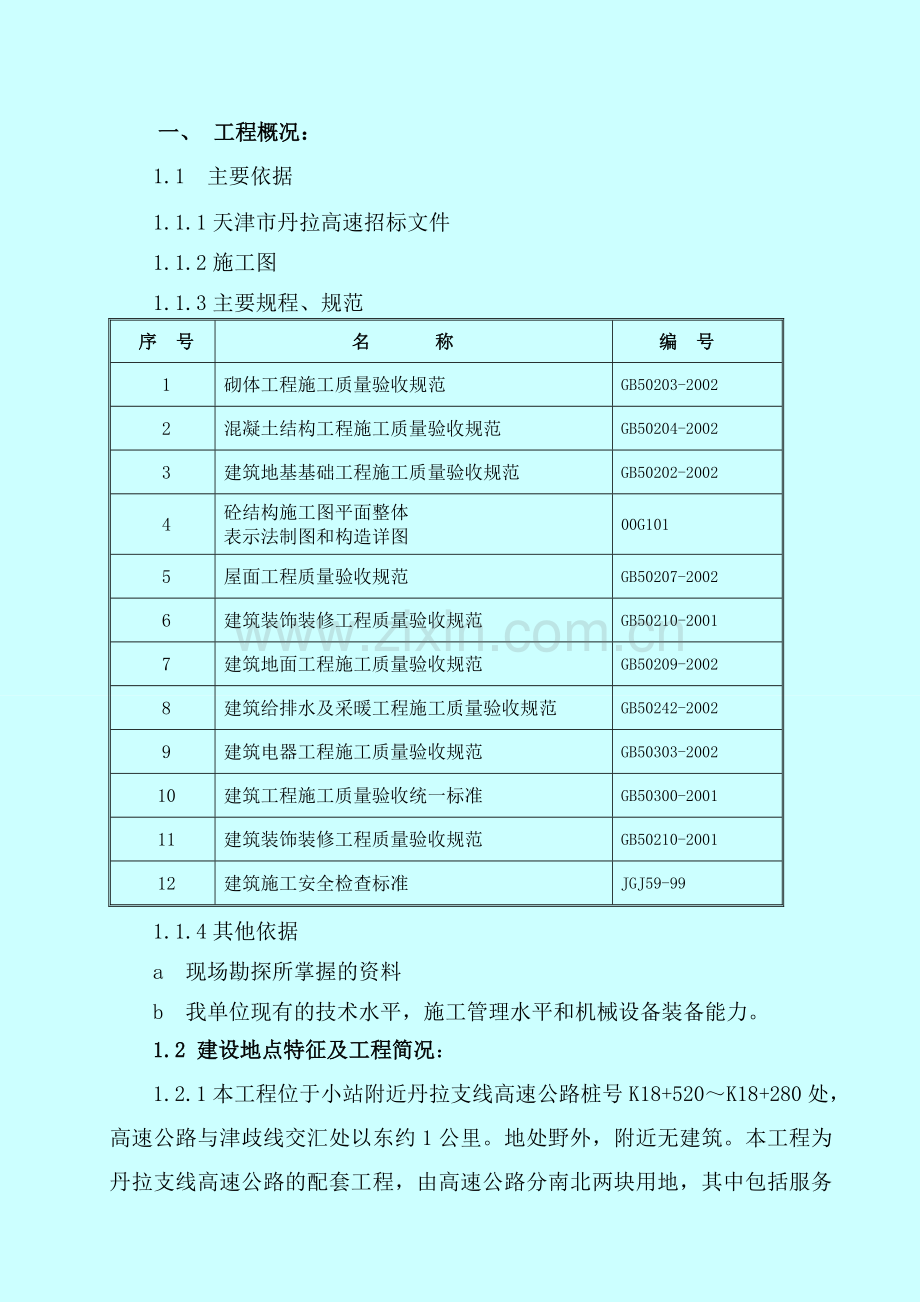

丹拉支线高速公路天津南段服务区工程IV标施工组织设计.docx

一、 工程概况：1.1 主要依据1.1.1天津市丹拉高速招标文件1.1.2施工图1.1.3主要规程、规范 序 号名 称编 号1砌体工程施工质量验收规范GB50203-20022混凝土结构工程施工质量验收规范GB50204-20023建筑地基基础工程施工质量验收规范GB50202-20024砼结构施工图平面整体表示法制图和构造详图00G1015屋面工程质量验收规范GB50207-20026建筑装饰装修工程质量验收规范GB50210-20017建筑地面工程施工质量验收规范GB50209-20028建筑给排水及采暖工程施工质量验收规范GB50242-20029建筑电器工程施工质量验收规范GB50303-200210建筑工程施工质量验收统一标准GB50300-200111建筑装饰装修工程质量验收规范GB50210-200112建筑施工安全检查标准JGJ59-991.1.4其他依据a 现场勘探所掌握的资料b 我单位现有的技术水平，施工管理水平和机械设备装备能力。1.2 建设地点特征及工程简况：1.2.1本工程位于小站附近丹拉支线高速公路桩号K18+520K18+280处，高速公路与津歧线交汇处以东约1公里。地处野外，附近无建筑。本工程为丹拉支线高速公路的配套工程，由高速公路分南北两块用地，其中包括服务楼、监控中心、附属用房、加油站、维修车间、公共厕所、花房、降温池、地下污水设施、油罐、箱式变电站、汽车棚等建筑工程及室外庭院管网。建筑总占地面积59477m2，总建筑面积6966m2，其中：服务楼建筑面积3503m2，二层砖混三层框架，外围护墙250厚加气混凝土块、内隔墙为100厚加气混凝土板，长83.84m，宽34.43m；监控中心建筑面积2100m2，三层框架，外围护墙250厚加气混凝土块、内隔墙为100厚加气混凝土板，长67.6m，宽15.4m；公共厕所建筑面积208m2，一层砖混，长14.28m，宽14.88m；维修车间（一）建筑面积133m2，一层砖混，长9.78m，宽13.68m；维修车间（二）建筑面积183m2，一层砖混，长13.38m，宽13.68m；附属用房建筑面积475m2，一层砖混，长38.58m，宽22.08m；加油站建筑面积78m2，一层砖混，长12.78m，宽8.28m；花房建筑面积61m2，一层砖混，长12.48m，宽7.08m。楼板、屋面板为现浇钢筋混凝土结构。1.2.2建设单位：天津市公路建设发展公司，本工程由天津市市政设计研究院设计，国腾监理公司监理，耐火等级二级，抗震设防烈度八度。1.2.3天然地基，现场地坪大沽2.100米，设计槽底标高2.400米，设计地坪3.700米，清除腐植土0.300米，约须1.9米高的填方。1.2.4气象特征：天津地区属暖温带亚湿润大陆性季风气候，部分地区受海洋气候影响，四季分明，冬季寒冷干燥，春季大风频繁，夏季炎热多雨，雨量集中。秋季冷暖变化显著。年平均气温18.5摄氏度，历年最高气温39.9摄氏度，最低气温-17.0摄氏度。雨期集中在69月，平均降水量536.6mm；冬期一般有当年11月15日至转年3月15日，冻土深度700mm。1.2.5本工程拟于2002年9月开工。2003年9月交工验收。1.2.6现场场地较平整、宽敞，有利于车辆的出入及材料的堆放，场地现地坪大沽2.100米，设计地坪3.700米，约须1.6米高的填方。1.3项目施工总体目标：工期目标：保质保量按期完成合同约定。质量目标：达到部优工程水平。安全目标：无重大安全事故，工伤率小于2。二 总体部署：2.1 场区布置：计划使用高速公路道路卸载土，要到2003.3月左右方能供应，在此之前计划在场地南区取土使用，有土源后重新垫土。水源电源由甲方协调解决，现场水源拟采用自来水接入现场,管径不应小于25mm；电源方面的箱式变电站也即将建好。在正式的水电未接入前，临时用水与临村协商解决，临时用电与小站供电所联系解决。根据现场生产情况布置砂石料区、砌体堆放区、钢筋堆放区、工具材堆放区、木工加工棚、搅拌棚等按平面图所示位置布置。（见附表、总平面图）2.2施工围挡场地围挡利用工程正式围墙，暂时不作饰面，栏杆刷防锈漆。随装修工程重新粉饰。这样既可先行成活，又可保证施工现场的封闭性及现场机具、材料的管理。2.3 修筑临时道路在施工现场修筑循环施工道路，按单行道考虑，道路宽46米，路基排压密实，路面2：8灰土。修筑后应高出地坪面,并作好排水工作。配一台推土机对受损的道路实施维护。雨水排入附近的土坑。2.4施工安排本工程拟定分三期施工，说明如下：2.4.1根据设计图纸测量放线，进场后，围墙及边沟为第一期施工。2.4.2场地土方分三部分填垫。第一部分主要用于围墙、服务楼、监控中心地基处理和办公、生活区。计划实施日期2002.9.252002.9.30（机械碾压密实）；第二部分主要用于服务楼、监控中心回填外槽及房心。计划实施日期2002.10.102002.12.15（人工回填，冲击夯夯实）；第三部分场区回填。计划实施日期2002.3.152003.5.1（机械碾压密实）。使用机械平地机、压路机、推土机、运输车。2.4.3服务楼、监控中心主体工程为第二期施工。2002年12月10日完成。基础回填，先处理至设计槽底。首层支撑架子拆除后，冬休前尽量使槽底覆土不少于700mm,防止地基受冻。计划12月底年月日冬休。2.4.4单层建筑庭院工程及装饰工程、设备安装等为第三期工程。2003年9月底完成。单层建筑在场区回填后，反挖槽施工。2.4.5服务楼、监控中心采用平行施工。服务楼按照沉降缝、后浇带分成三各施工段流水施工。监控中心按照后浇带分成两各施工段流水施工。2.4.6办公室设置在现场靠围墙部位，设计绿化的场地在未插入施工时，可作材料和机具安置用地。场地围挡利用工程正式围墙，暂时不作饰面，栏杆刷防锈漆。随装修工程重新粉饰。这样既可先行成活，又可保证施工现场的封闭性及现场机具、材料的管理。2.4.7监控中心工程、服务楼工程采用竖井为垂直运输工具；主体施工时采用单排外脚手架，装饰工程时重新搭设双排脚手架；模板系统采用钢定型模板，支撑体系采用满堂红脚手架。单层建筑采用人工上料。三 施工总进度计划3.1综合施工进度控制 3.1.1施工总进度计划以网络图表示（见附图）。各种材料、机具、设备、劳动力，根据进度计划要求配备。为保证工程进度计划的实现，每周召开现场例会请建设单位、监理单位代表参加，分析、解决影响进度的问题和因素。在组织施工过程中，我们采取工序间穿插施工，做到提高各工序工效，减少工序间搭接时间。减少由于材料供应、劳动力和资金等外在因素对工期的影响。3.1.2工程实际运作中，我们以“周”进行进度控制，围绕总进度计划，做好每周进度计划的编制、实施、检查和调整环节的控制，做到以周计划保证分部工程计划，以分部工程计划保证总体计划，从而实现总体进度目标。3.1.3工期目标分解：服务楼、监控中心主体工程，2002年12月完成。服务楼、监控中心粗装饰工程，2003年4月7月完成。（包括单层建筑）2003年3月4月完成场区土方回填。2003年5月8月完成室外管网及庭院路。2003年9月工程竣工交验。3.2劳动力计划： （见附表）。3.3主要工程量计划：（见附表）。3.4主要机械及大型工具配置表，（见附表）。3.5施工现场平面布置图（后附）四 主要施工方法、工艺流程、质量控制点的设置4.1.施工测量：三等水准测量主要技术要求:仪器型号观测次数视线长度前后视距差前后视距累计差往返较差DS3往返75m2m5m124.2.2回填土前，对建筑物位置下钎探是否有异物，探深1.5米钎点间距2.0米。4.2.3回填土前，基底要清理干净（清除耕植土约30厘米）。为使现场有序施工，采用分区回填。铺土厚度根据使用的设备现场实验确定，场区填土采用推土机摊铺、压路机压实，分层碾压，不少于四遍；房心土及边角处采用蛙夯、冲击夯夯实，每层不少于四遍；并严格控制土块直径的大小。回填土每层夯实后应进行环刀试验，测出土的干密度，达到设计要求后，方可进行上层土的回填。严格控制回填土的质量。4.3.1主要控制内容：轴线位移，钢筋等级、直径、位置、数量等是否与图纸相一致。钢筋的断点、搭接的位置、锚固长度，保护层厚度，牢固度应符合设计及规范要求。4.3.2绑柱子钢筋： a 工艺流程：套柱箍筋搭接绑扎竖向受力筋画箍筋间距线绑箍筋b按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于3个。c 搭接绑扎竖向受力筋：基础和首层柱子做通筋(钢筋竖起高度大需搭设钢筋支架)。绑扎接头的搭接长度应符合设计及规范要求。d在立好的柱子竖向钢筋上，按图纸要求用粉笔画箍筋间距线。 按线由上往下绑扎，宜采用缠扣绑扎。箍筋与主筋要垂直，箍筋的弯钩叠合处应沿柱子竖筋交错布置。4.3.3梁钢筋绑扎：a工艺流程：画主次梁钢筋间距放主梁次梁箍筋穿主梁底层纵筋及弯起筋穿次梁底层纵筋并与箍筋固定穿主梁上层纵向架立筋按箍筋间距绑扎穿次梁上层纵向钢筋按箍筋间距绑扎b主次梁交接处：一般基础梁次梁钢筋在下，主梁钢筋在上。框架梁主梁钢筋在下，次梁钢筋在上。 c梁端第一个箍筋应设置在距离柱节点边缘50mm处。 d 在主、次梁受力筋下均应垫垫块，保证保护层的厚度。受力筋为双排时，可用短钢筋垫在两层钢筋之间，保证钢筋排距要求。 e梁筋的连接：梁的受力钢筋直径等于或大于22mm时，采用电弧焊搭接接头；小于22mm时，采用绑扎接头。4.3.4 板钢筋绑扎： a工艺流程:清理模板模板上画线绑板下受力筋绑负弯矩钢筋b绑扎板筋时一般用顺扣或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎（双向板相交点须全部绑扎）。如板为双层钢筋，两层筋之间须加钢筋马凳，以确保上部钢筋的位置。负弯距钢筋每个相交点均要绑扎。c 在钢筋的下面垫好砂浆垫块，间距1.0m。板配筋直径较小，受外力易变形，尤其是负弯距筋，应加强防护措施。b施工前，应对防水层材料质量进行严格检查。4.9脚手架工程4.9.1 搭设方法根据本工程的实际情况和结构形式，外架前期采用单排落地脚手架。杆间距为2m，距墙1.5m，水平步距为1.5m，外防护钢管脚手架满挂密孔安全网。装饰工程，在场地回填土时，拆除单排脚手架，重新搭设双排脚手架，用做装饰工程，内脚手架采用满堂脚手架，间距1.2m，步距1.8m。搭设脚手架前，其基础应夯实，有良好排水措施，底座支垫可采用木脚手板支垫，防脚手架下沉，以保证脚手架底部的整体稳定性。沿脚手架纵向两端和拐角处起，每隔10m设一组剪刀撑，斜杆与地面夹角60度。每一结构层处的小横杆抵住结构外墙，结构施工时用6.5钢筋与框架柱相抱。4.9.2搭设注意事项a只用483.5一种规格的钢管。有严重锈蚀、弯曲、压扁、损伤和裂纹者应剔除。b脚手板采用截面30050mm木板，板宽不小于200mm。材质不低于国家二等的衫木和松木板，两端使用10-14号镀锌铁丝捆紧。c脚手架应用-404扁钢作接地，接地电阻不宜大于4。d 脚手架允许误差：主杆垂直偏差不大于架高的1/300，并同时控制其绝对偏差值不大于75。相邻两根立杆接头应错开50厘米并尽量避免在同一步内，同一排大横杆水平偏差不大于该片脚手架总长度的1/250，并不大于50。e所有脚手架搭设完毕后，经验收合格后方可投入使用。4.9.3脚手架的拆除a划出工作区标志，禁止行人进入；b拆除时先加固，后拆除。严格遵守拆除顺序，由上而下，后搭设的先拆，先搭设的后拆，先拆脚手板、剪刀撑，后拆小横杆、大横杆、立杆等；c统一指挥，上下呼应，动作协调，防止倾覆和坠落；d拆下的钢管和扣件等材料集中向下运输，严禁向下乱扔；将弯曲的钢管调直，损坏的扣件更换，作防锈处理后集中存放。4.9.44.10垂直、沉降观测点设置4.10.1垂直观测点设置于建筑的主要阳角处（两面）出结构面5070mm。4.10.2沉降观测点设置于建筑的主要阳角处沉降缝两侧，结构结构有变化处，沿建筑物外延815米间距设置，标高在0.000附近。埋设钢筋直径不小于20mm。出结构面5080mm。4.11.4.11.1砌体材料：普通粘土砖，加气混凝土砌块。4.11.2砌砖墙a工艺顺序：弹轴线、墙身、洞口线完成预检手续-立皮数杆-选砖- 拌和砂浆-盘角挂线-砌砖墙、划缝b粘土砖必须在砌筑前一天浇水润湿，一般以水进入砖四边1.5cm为宜。c 砂浆搅拌：砂浆配合比采用重量比，计量精度水泥为2%，砂、灰膏控制在5%以内。宜用机械搅拌，搅拌时间不少于1.5分钟。d 组砌方法：混水墙砌体一般采用一顺一丁（满丁、满条）或三顺一丁砌法，清水墙砌体一般采用梅花丁砌法。砖柱不得采用包心砌法。e排砖撂底（干摆砖）：一般外墙第一层砖撂底时，两山墙排丁砖，前后檐纵墙排条砖。根据弹好的门窗洞口位置线，认真核对窗间墙、垛尺寸，其长度是否符合排砖模数，如不符合模数时，可将门窗口的位置左右移动。若有破活，七分头或丁砖应排在窗口中间，附墙垛或其它不明显的部位。移动门窗口位置时，应注意暖卫立管安装及门窗开启时不受影响。前后檐墙排第一皮砖，要考虑甩窗口后砌条砖，窗角上必须是七分头才是好活。f按标高立皮数杆，间距1520米，用水准仪抄平，使皮数杆上的标高线与设计标高一致。g 选砖砌砌清水墙应选择棱角整齐，无弯曲、裂纹，颜色均匀，规格基本一致的砖。敲击时声音响亮，焙烧过火变色，变形的砖可用在基础及不影响外观的内墙上。h 盘角：砌砖前应先盘角，每次盘角不要超过5层，新盘的大角，及时进行吊、靠。如有偏差要及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平灰缝均匀一致。大角盘好后再复查一次，平整和垂直完全符合要求后，再挂线砌墙。i砌筑一砖半以上厚度墙必须双面挂线，如果长墙几个人均使用一根通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺；砌一砖厚混水墙时宜采用外手挂线，可照顾砖墙两面平整，为下道工序控制抹灰厚度奠定基础。j砌砖：砌砖宜采用一铲灰、一块砖、一挤揉的“三一”砌砖法。砌砖时砖要放平。砌砖一定要跟线，“上跟线，下跟棱，左右相邻要对平”。为保证清水墙面主缝垂直，不游丁走缝，当砌完一步架高时，宜每隔2m水平间距，在丁砖立楞位置弹两道垂直立线，可以分段控制游丁走缝。k清水墙不允许有三分头，不得在上部任意变活、乱缝。l砌筑砂浆应随搅拌随使用，一般水泥砂浆必须在3h内用完，水泥混合砂浆必须在4h内用完。m砌清水墙应随砌、随划缝，划缝深度为810mm，深浅一致，墙面清扫干净。混水墙应随砌随将舌头灰刮尽。4.11.3留槎 外墙转角处应同时砌筑。内外墙交接处必须留斜槎。分段位置应在变形缝或门窗口角处，隔墙与墙或柱不同时砌筑时，可留阳槎加预埋拉结筋。沿墙高按设计要求每50cm预埋6钢筋两根，其埋入长度从墙的留槎处算起，一般每边均不小于50cm，末端应加90度弯钩。隔墙顶应用立砖斜砌挤紧。4.11.4砖预留孔洞和墙体拉结筋：木砖做好防腐，预埋时小头在外，大头在内，数量按洞口高度决定。一般在洞口上边或下边四皮砖，中间间距不大于600mm均匀分布。4.11.5装过梁、梁垫时，其标高、位置及型号必须准确，坐灰饱满。如坐灰厚度超过2mm时，要用细石混凝土铺垫，过梁安装时，两端支承点的长度应一致。4.11.6构造柱做法：凡设有构造柱的工程，在砌砖前，先根据设计图纸将构造柱位置进行弹线，并把构造柱插筋处理顺直 。砌砖墙时，与构造柱连接处砌成马牙槎。每个马牙槎沿高度方向的尺寸不宜超过5皮砖。马牙槎应先退后进。拉结筋按设计要求放置，设计无要求时，一般沿墙高50cm设置2根6水平拉结筋，每边深人墙内不小于1m。4.11.7加气混凝土砌块a工艺流程：墙体放线、砌块浇水 制备砂浆 砌块排列 铺砂浆砌块就位 校正 砂筑镶砖 竖缝灌砂浆 勒缝4.11.8注意的质量问题a砌体粘结不牢：原因是砌块浇水、清理不好，砌块砌筑时一次铺砂浆的面积过大，校正不及时，砌块在砌筑使用的前一天，应充分浇水湿润，随吊运随将砌块表面清理干净。b第一皮砌块底铺砂浆厚度不均匀：原因是基底未事先用细石混凝土找平标高，造成砌筑时灰缝厚度不一，应注意砌筑基底找平。c拉结钢筋不符合设计要求，应按设计要求的规范的规定，设置拉接带和拉接钢筋。d砌体错缝不符合设计和规范的规定：未按砌块排列组砌施工，应注意砌块的规格并正确的组砌。e砌体偏差超规定：控制每皮砌块高度不准确，应严格按标志杆高度控制，掌握铺灰厚度。4.12质量控制点：4.12.1 框架结构填充墙防裂措施a填充墙顶部砖切割斜砌，砖和梁底用砂浆填实，灰缝应控制在8-12。墙体完成14天后，在进行抹灰施工。b不同的墙体材料，在结合处设置钢板网，钢板网应设置外檐。c加强（钢板）网设置位置：应在底层灰中部，具体设置位置、尺寸见下图（图一）、（图二）、（图三）高聚物改性沥青卷材屋面防水层施工工法）a工艺流程（热熔法施工）：清理基层涂刷基层处理剂铺贴卷材附加层铺贴卷材热熔封边蓄水实验保护层 b 清理基层:施工前将验收合格的基层表面尘土、杂物清理干净。c 涂刷基层处理剂：高聚物改性沥青卷材施工，按产品说明书配套施工，基层处理剂是将氯丁橡胶沥青胶粘剂加入工业汽油稀释，搅拌均匀，用长把滚刷均匀涂刷于基层表面上，常温经过4h后，开始铺贴卷材。d 附加层施工：一般用热熔法使用改性沥青卷材施工防水层，在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，附加的范围应符合设计和屋面工程技术规范的规定。e 铺贴卷材：卷材的层数、厚度应符合设计要求。多层铺设时接缝应错开。将改性沥青防水卷材剪成相应尺寸，用原卷心卷好备用；铺贴时随放卷随用火焰喷枪加热基层和卷材的交界处，喷枪距加热面300mm左右，经往返均匀加热，趁卷材的材面刚刚融化时，将卷材向前滚铺、粘贴，搭接部位应满粘牢固，搭接宽度满粘法为80mm。f热熔封边：将卷材搭接处用喷枪加热，趁热使二者黏结牢固，一边缘挤出沥青为止；末端收头用密封膏嵌填严密。i 防水保护层施工：上人屋面按设计要求做各种刚性防水层屋面保护层。不上人屋面做保护层有两种形式：j防水层表面涂刷氯丁橡胶沥青胶黏结剂，随即撒石片，要求铺撒均匀，黏结牢固，形成石片保护层。k防水层表面涂刷银色反光涂料。 4.12.3厕所、浴室聚氨酯防水涂料施工a 聚氨酯防水涂料施工工艺流程：清扫基层涂刷底胶细部附加层 第一层涂膜第二层涂膜第三层涂膜和粘石渣b清扫基层：用铲刀将粘在找平层上的灰皮除掉，用扫帚将尘土清扫干净，尤其是管根、地漏和排水口等部位要仔细清理。如有油污时，应用钢丝刷和砂纸刷掉。表面必须平整，凹陷处要用1：3水泥砂浆找平。c 涂刷底胶：将聚氨酯甲、乙两组份和二甲苯按1：1.5：2的比例（重量比）配合搅拌均匀，即可使用。用滚动刷或油漆刷蘸底胶均匀地涂刷在基层表面，不得过薄也不得过厚，涂刷量以0.2kg/m2左右为宜。涂刷后应干燥4h以上，才能进行下一工序的操作。d细部附加层：将聚氨酯涂膜防水材料按甲组份：乙组份=1：1.5的比例混合搅拌均匀，用油漆刷蘸涂料在地漏、管道根、阴阳角和出水口等容易漏水的薄弱部位均匀涂刷，不得漏刷（地面与墙面交接处，涂膜防水拐墙上做100mm高）。e第一层涂膜：将聚氨酯甲、乙两组份和二甲苯按1：1.5：0.2的比例（重量比）配合后，倒入拌料桶中，用电动搅拌器搅拌均匀（约5min），用橡胶刮板或油漆刷刮涂一层涂料，厚度要均匀一致，刮涂量以0.81.0kg/m2为宜，从内往外退着操作。f第二层涂膜：第一层涂膜后，涂膜固化到不沾手时，按第一遍材料配比方法，进行第二遍涂膜操作，为使涂膜厚度均匀，刮涂方向必须与第一遍刮涂方向垂直，刮涂量与第一遍同。i第三层涂膜：第二层涂膜固化后，仍按前两遍的材料配比搅拌好涂膜材料，进行第三遍刮涂，刮涂量以0.40.5kg/m2为宜，涂完之后未固化时，可在涂膜表面稀撒干净的23mm粒径的石渣，以增加与水泥砂浆覆盖层的黏结力。j在操作过程中根据当天操作量配料，不得搅拌过多。如涂料黏度过大不便涂刮时，可加入少量二甲苯进行稀释，加入量不得大于乙料的10%。如甲、乙料混合后固化过快，影响施工时，可加入少许磷酸或苯磺酰氯化缓凝剂，加入量不得大于甲料的0.5%；如涂膜固化太慢，可加入少许二月桂酸二丁基酰作促凝剂；但加入量不得大于甲料的0.3%。k涂膜防水做完，经检查验收合格后可进行蓄水试验，24h无渗漏，可进行面层施工。五文明施工措施及环境污染防护措施5.1.9现场管理人员办公区采用装配式板房及集装箱，有经理书记室、现场办公室、器材室、会议室、微机房及管理人员休息室等部分。办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，微机房配备电脑、打印机等设施。办公室、会议室安装空调、电源插座等。办公室门前进行绿化布置，靠道路设 “五牌一图”，营造一个整洁、文明、舒心的办公环境。5.1.10工人宿舍、食堂、厕所、浴室工人生活区采取外租民房，由宿舍、食堂、厕所、浴室组成。上下两层。宿舍每间20人，上下铺，床架被褥整齐、干净。2003.4月场区回填土后，在现场内搭设活动板房。整个生活区，派人定时打扫卫生，做到干净、整洁、无异味、排水通畅、道路整齐，并进行适当绿化、美化，为工人营造一个整洁、卫生的生活环境，展现企业形象。修建场内排水管道沉淀池，防止污水外溢针对施工现场情况设置宣传标语和黑板报，并每月更换内容，确实起到鼓舞士气，表扬先进的作用。5.2.4修筑后应高出地坪面,并作好排水工作。配一台推土机对受损的道路实施维护。雨水排入附近的土坑。技术措施和质量保证措施6.1质量保证体系及保证措施本工程将严格按规范化的质量体系文件进行操作，加强项目质量管理，规范管理工作程序，提高工程质量，从而达到交付满意工程的目的。6.1.1工程施工质量目标在本工程的施工质量上，本企业制定如下目标：确保部优工程。为确保质量目标的实现，特制定各分部工程质量目标计划，以保证工程总的施工质量目标计划的实现。分部工程质量目标计划表序号分部工程名称分项工程名称保证项目合格率一般项目合格率1基础工程地基基础处理100%钢筋工程100%90%砼工程100%95%2主体工程钢筋工程100%90%砼工程100%90%砌体结构100%92%3建筑装饰工程花岗石地面100%90%细石混凝土楼、地面100%90%防滑地砖楼地面100%90%石膏板顶棚100%90%装饰抹灰100%91%一般抹灰100%94%外檐涂料100%90%顶棚100%95%幕墙工程100%90%4屋面工程保温层100%90%找平层100%90%卷材防水100%90%细部构造100%95%5建筑给水、排水及采暖工程给水管道及配件安装100%90%室内消防栓安装100%90%给水设备安装100%90%排水管道及配件安装100%90%雨水管道及配件安装100%90%卫生器具安装、给水配件安装100%90%5卫生洁具排水管道安装100%90%消防水泵结合器及室外消防栓安装100%90%室内管沟及井室100%90%室外排水管道安装100%90%室外排水管沟及井池100%90%锅炉安装100%85%6建筑电气安装工程母线和滑接线安装工程100%90%电气器具设备工程100%80%避雷针网及接地装置工程100%90%7通风空调工程风管制作安装工程100%90%空气处理设备安装工程100%90%制冷管道安装工程100%90%防腐与保温工程100%90%6.2.1 施工质量管理体系施工质量的管理组织是确保工程质量的保证。在本工程中，我们将以以下的组织机构来全面地进行质量的管理及控制。施工质量管理组织机构表进行全面检查监督各施工班组各种材料施工工长 采购员施工生产材料供应项目生产副经理项目后勤副经理质量检查部门质监负责人质量监督员项目主任工程师项目经理6.2.2 施工质量控制体系6.2.3 施工质量控制管理措施施工质量控制措施是施工质量控制体系的具体落实，其主要是对施工各阶段及施工中的各控制要素进行质量上的控制，从而达到施工质量目标的要求。6.3各施工要素的质量控制措施6.3.1施工计划的质量控制a树立起工程质量为本工程的最高宗旨。要把质量放在首位，没有质量的保证也就没有工期的保证。b编制每周、每月直至整个总进度计划的各大小节点的施工计划，并确保其保质、保量地完成。施工质量控制体系图 业主 监理企业总部质量检查部门技术部门施工部门质量保证计划质量保证体系质量保证措施工程质量 产品施工过程施工前控制施工中控制施工后控制项目经理部6.3.2施工技术的质量控制措施a发放图纸后，专业技术人员会同施工工长先对图纸进行深化、熟悉、了解，提出施工图纸中的问题、难点、错误，并在图纸会审及设计交底时予以解决。同时，根据设计图纸的要求，对在施工过程中，质量难以控制，或要采取相应的技术措施、新的施工工艺才能达到保证质量目的的内容进行摘录，并组织有关人员进行深入研究，编制相应的作业指导书，从而在技术上对此类问题进行质量上的保证，并在实施过程中予以改进。质量控制措施图质量事前控制施工准备工作 质量控制施工人员质量控制工程原材料质量控制施工所需机械设备质量控制施工、检验方法质量控制 施工现场、技术、管理、环境质量控制开工报告审核质量事后控制施工过程中设计及图纸审查施工安装工艺过程工序控制工序间质量控制中间产品质量控制竣工质量检验工程质量评定竣工图质量检验评定资料质量事中控制施工阶段质量控制工程质量鉴定文件b工长在熟悉图纸、施工方案或作业指导书的前提下，合理地安排施工工序、劳动力，并向操作人员作好相应的技术交底工作，应让施工人员了解本次交底的施工流程、施工进度、图纸要求、质量控制标准，使操作人员心里有数，从而保证操作中按要求施工，杜绝质量问题的出现。6.3.3施工操作中的质量控制措施a施工管理人员，特别是工长及质检人员，应随时对操作人员所施工的内容、过程进行检查，在现场为他们解决施工难点，进行质量标准的测试，随时指出达不到质量要求及标准的部位，要求操作者整改。已避免事后检查、返工造成损失和质量缺陷。b在施工中各工序要坚持自检、互检、专业检制度，在整个施工过程中，做到工前有交底，过程有检查，工后有验收的“一条龙”操作管理方式，以确保工程质量。6.3.4施工中的计量管理的保证措施在计量工作中，我们将加强各种计量设备的检测工作，按企业的计量管理文件进行周检管理。使整个计量工作完全受控，从而确保工程的施工质量。6.4针对质量通病制订预防措施重点防范内容：砌块砌体抹灰开裂。管道穿楼板防渗漏。钢筋保护层的控制。模板漏浆控制。6.4.1样板引路，强化质量坚持样板带路制度，每一分部分项工程开始前必须先做出样板，待业主、监理等施工各方验收符合质量标准后，方可依照标准大面积施工。实行“样板引路”示范制，为严肃工程质量、改进工法，争取一次成优，起到了关键作用。6.4.2 加强质量意识教育、实行操作牌上墙制、强化一线操作人员创优参与意识，a施工操作人员是工程质量的直接责任者，故从施工操作人员自身的素质以及对他们的管理均要有严格的要求，对操作人员加强质量意识教育的同时，加强管理，以确保操作过程中的质量要求。b加强对每个施工人员的质量意识教育，提高他们的质量意识，自觉按操作规程进行操作，在质量控制上加强其自觉性。c木工、混凝土工等作业班组在施工部位挂牌，注明部位、班组名称、操作人员姓名、操作时间、施工质量状况等，加强操作人员的责任心，督促各责任人严把施工质量关。6.4.3加强工序交接检查验收严格工序间交换检查，作好各项隐蔽验收工作，加强交检制度的落实，对达不到质量要求的前道工序决不交给下道工序施工。对完成的分部分项工程，按相应的质量评定标准和办法进行检查、验收合格且下道工序签字认可后，方可转序施工。6.5工程技术资料管理项目部设专职资料员，在施工过程中积累整理工程技术资料，特别是声像资料的搜集、整理和加工，为确保部优提供强有力的技术支持。资料务必做到真实、准确反映工程实体质量情况，努力作到施工质量一流，技术资料详实、可靠。七 工程产品防护措施在精心施工严格管理的同时，安排专人加强成品保护工作。在工程进入装饰后期，各工种各专业之间穿插运作，成品保护尤为重要。对已完工的重点部位采取拦、护、盖、封等保护挫施，对不同装饰材料分界线，幕墙、灯具、配电箱、消防箱用牛皮纸、胶带纸遮盖。做墙面涂料时，地面、楼面用彩条布遮盖，踢脚线上口和侧面用报纸遮掩。7.7.2楼地面成活后，要及时用锯末覆盖，并进行保护，直至工程竣工。严禁有有油漆油污的污染。不允许在成活后的楼地面表面进行电气焊作业，以防烧坏地面面层。不得在地面上乱扔乱放重物，如必须在其上施工时，要在地面上铺设木板或其它软质保护垫，施工用具要集中放在保护垫上。小车褪等坚硬物质应用软质材料包扎紧防止楼地面出现划痕。各工序间要办理交接验收手续。安全生产防护措施九 冬、雨季施工措施 冬季施工措施1. 服务楼施工方案10.1.1建筑概况：本工程为三层框架二层砖混结构，建筑面积3503，结构抗震7度，防火二级。设计室外地坪3.700米，现状地面标高2.0米。10.1.2主要工程量：部位工程量（m3）部位工程量（m3）部位工程量（）C10垫层89.3三层楼板72一层抹灰（外）921基础砌转135.3一层砌体230一层抹灰（内）3423基础砼337.2一层砌砖200二层抹灰（外）993地圈梁砼17二层砌体217二层抹灰（内）1191主体柱砼80二层砌砖224三层抹灰（外）393二层梁146三层砌体155三层抹灰（内）1542三层梁130斜梁混凝土4一层抹灰（外）屋顶梁57屋面抹灰3898屋面砼181外脚手架3503二层楼板屋面69010.1.3主要劳动力分布表：钢筋工木工混凝土工瓦工其他基础18254716421218主体167050001500149717710.1.4.施工部署：a本工程土建部分，由土建队负责施工。b水、采暖、照明电气系统由水电专业队负责施工。c钢筋由加工厂统一加工，现场施工队绑扎。10.1.5施工程序：a冬季施工前，为第一施工段，主体结构竣工，结构施工时，安装两台卷扬机，一台在南侧，负责砖混部分的施工，一台在北侧，负责框架部分施工，b11月30日3月15日，为冬休期，期间对已完成的结构进行养护及局部处理。c 3月15日6月20日为第二施工段，进行房心回填土、水电安装及主体装饰工程施工，10.1.6.主要施工工艺a流水段划分 本工程划分为三个施工段，I段与II段在后浇带处划分，II段与III段在沉降缝处划分。如图示： IIIIII 施工段划分图b主要项目施工工艺b1砖混部分施工工艺（见表一）b2框架部分施工工艺（见表二）c地基及基础处理c1地基分层回填土至设计标高，c2钢筋混凝土柱梁基础施工10厚垫层采用木模，柱基及地梁钢筋一次成型，模板主要采用钢模为主，木模为辅，基础柱与首层柱一次支模绑筋。c3混凝土采用商品混凝土c4条形砖基础按图纸尺寸及分项工程工艺标准中的基础砌砖要求进行施工。d结构工程d1混凝土采用商品混凝土d2分三个流水段施工，砖混部分独立施工，框架部分按两个施工段流水作业，如图示：框架部分施工工艺 （表一） 砖混部分施工工艺 （表二）框架部分施工工艺 （表三）10.1.7.施工进度计划横道图（见图一）2. 监控中心施工方案10.2.1建筑概况：本工程为三层框架结构，建筑面积2100，结构抗震7度，防火二级。设计室外地坪3.700米，现状地面标高2.7米。10.2.2.主要工程量：部位工程量（m3）部位工程量（m3）部位工程量（）C10垫层48.4二层砌体154内墙抹灰4298基础砌转61.2三层柱12外墙抹灰1230基础砼206.5三层梁板95屋面吊顶541地圈梁砼7.7三层砌体64保温层583首层柱砼27塔楼柱3天棚抹灰1759首层梁108塔楼梁8楼梯90楼地面75.8屋面板砼54.9脚手架2100一层砌体123.9二层柱33二层梁板16910.2.3.主要劳动力分布表：钢筋工木工混凝土工瓦工其他
