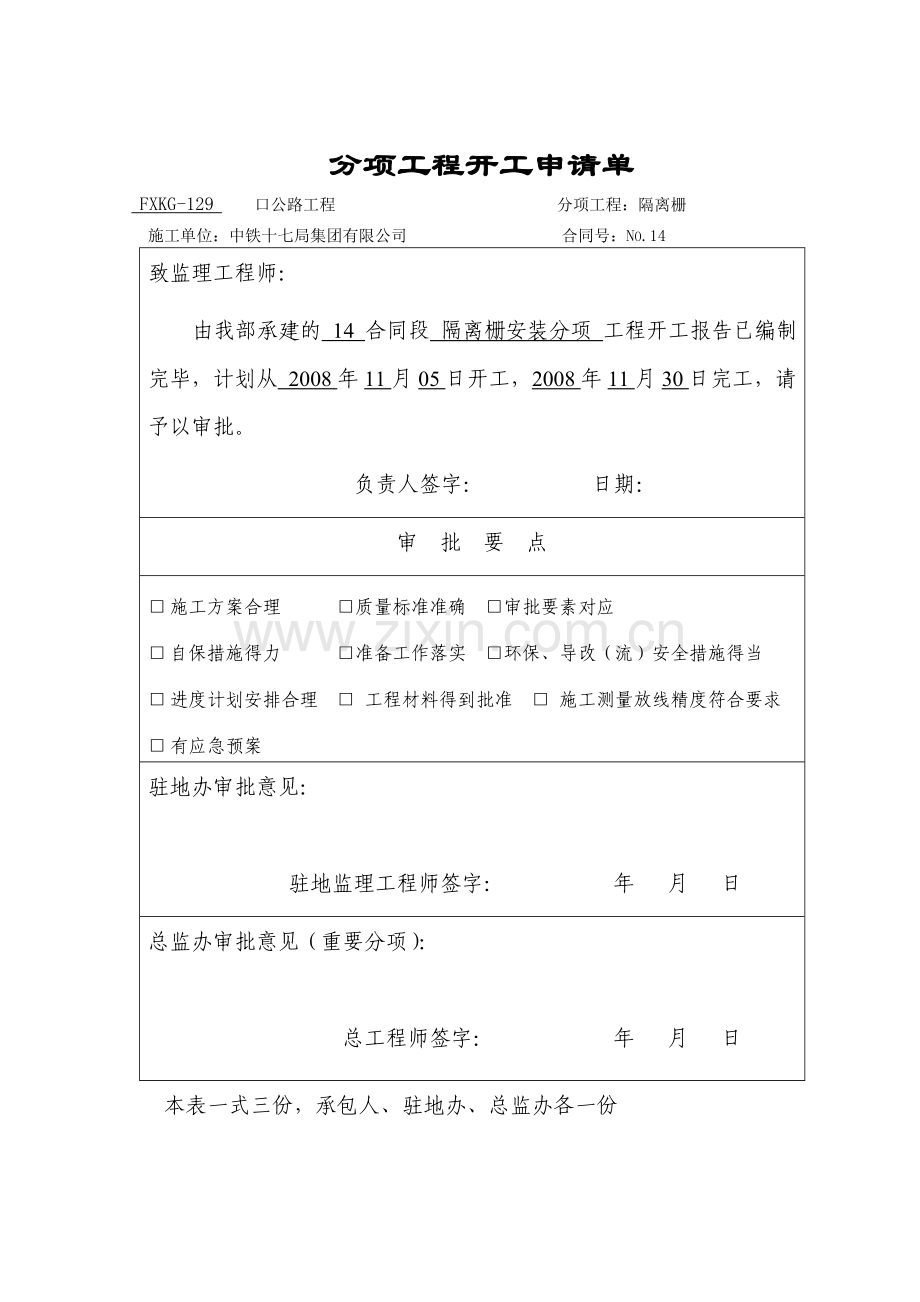

分项工程开工申请单
FXKG-129 口公路工程 分项工程：隔离栅
施工单位：中铁十七局集团有限公司 合同号：NO.14
致监理工程师：
由我部承建的 14 合同段 隔离栅安装分项 工程开工报告已编制完毕，计划从 2008年11月05日开工，2008年11月30日完工，请予以审批。
负责人签字： 日期：
审 批 要 点
□ 施工方案合理 □质量标准准确 □审批要素对应
□ 自保措施得力 □准备工作落实 □环保、导改（流）安全措施得当
□ 进度计划安排合理 □ 工程材料得到批准 □ 施工测量放线精度符合要求
□ 有应急预案
驻地办审批意见：

驻地监理工程师签字： 年 月 日
总监办审批意见（重要分项）：

总工程师签字： 年 月 日
本表一式三份，承包人、驻地办、总监办各一份

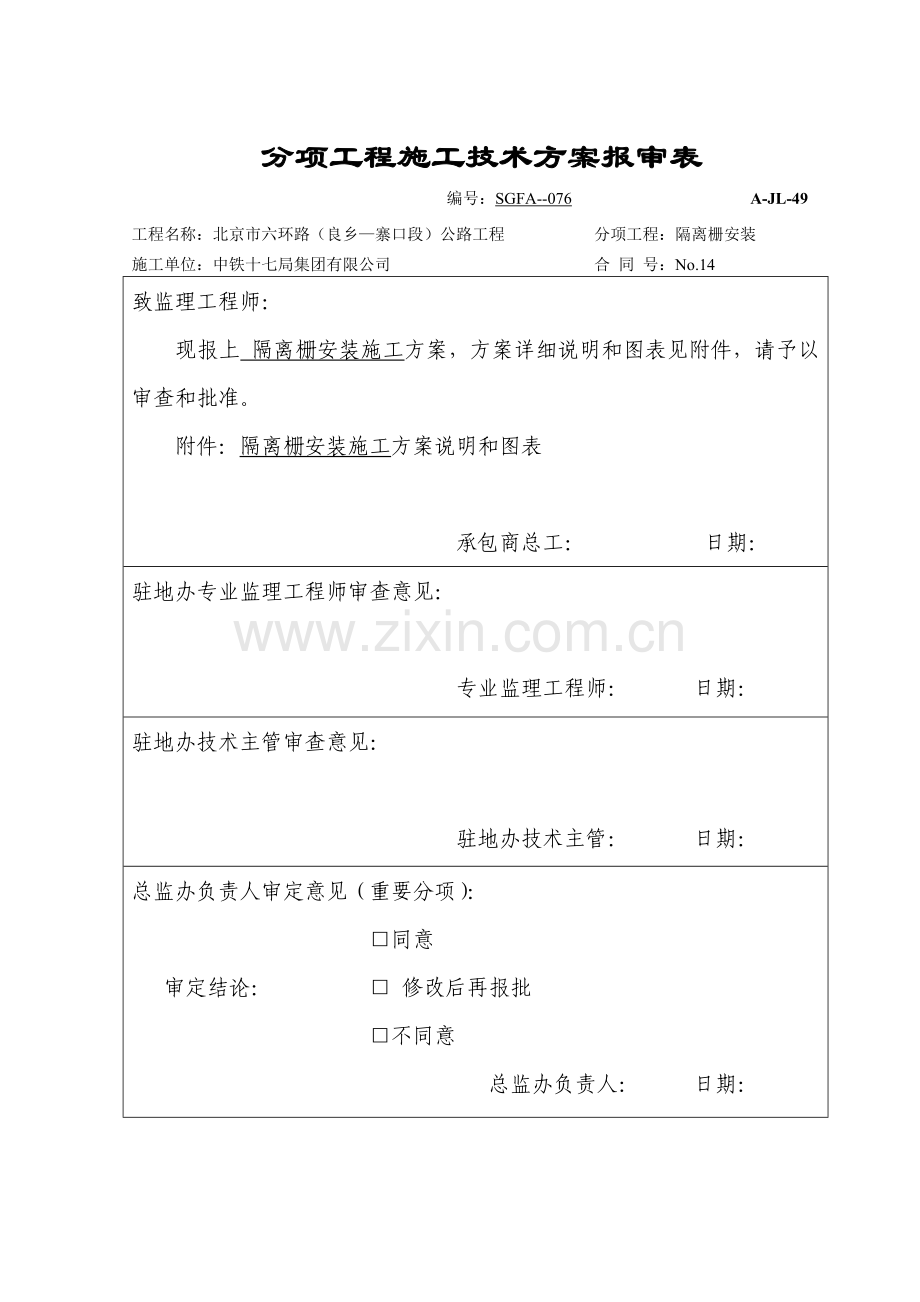

分项工程施工技术方案报审表
编号：SGFA--076 A-JL-49
工程名称：北京市六环路（良乡—寨口段）公路工程 分项工程：隔离栅安装
施工单位：中铁十七局集团有限公司 合 同 号：No.14
致监理工程师：
现报上 隔离栅安装施工方案，方案详细说明和图表见附件，请予以审查和批准。
附件：隔离栅安装施工方案说明和图表

承包商总工： 日期：
驻地办专业监理工程师审查意见：

专业监理工程师： 日期：
驻地办技术主管审查意见：

驻地办技术主管： 日期：
总监办负责人审定意见（重要分项）：
□同意
审定结论： □ 修改后再报批
□不同意
总监办负责人： 日期：
隔离栅安装施工方案
一、工程概况
本工程为北京市六环路（良乡-寨口段）第14合同段，位于北京市门头沟区军庄镇，标段起点接109国道互通立交，跨过军庄火车站后路线沿军温路和杨坨煤矿专用线东侧布设，穿过西杨坨村，经老庙后继续向北与15合同段相接。
设计隔离栅沿线路征地界内20-50cm处设置，在桥梁、通道处断开，以有效防止人、畜进入高速公路用地范围为原则，隔离栅顶面高度距离底面为1.92m。
二、施工部署
隔离栅安排专业施工队伍组织施工，拟投入施工人员25人，其中管理人员3人，技术人员2人，技术工人8人，杂工12人。
三、施工准备
1.测量放样
采用坐标法放出征地红线，隔离栅中心线在征地线以内30cm撒灰线，然后按照每3m一个立柱基础放出基础点位。
2.材料准备
安装隔离栅所用立柱及网片采用Betafence金属制品（天津）有限公司生产的热浸镀锌+浸塑（聚酯）焊接网型隔离栅，产品检测报告齐全，产品合格。目前隔离栅所用材料及小型配件已全部进场并经现场确认，批准使用该工程。立柱基础采用C20商品混凝土，混凝土已经进行配合比验证，同意使用。
3.开工前的技术交底、安全交底工作已经完成，技术人员熟悉设计图纸，领会设计意图。
4.施工机具已经进行了开工前的维修维护，运转正常。施工技术人员、质检人员及技术工人已全部到位。
四、隔离栅安装施工工艺
（一）安装工艺
1.线路整平
按照测量放样撒出的隔离栅安装石灰线采用人工进行整平，做到无明显的凸凹，起伏自然。
2.立柱基础开挖
立柱基础采用人工开挖，一般立柱基础开挖尺寸为300*300*500mm，端头及斜撑立柱基础开挖尺寸为400*400*500mm，开挖后将基底夯拍密实、平整，四周侧壁竖直，基槽方正。基槽开挖后请现场监理工程师检验合格后，方可进行下一道工序的施工。
3.基础混凝土浇筑
基础采用C20商品混凝土进行浇筑，人工采用直径20的钢筋插捣密实。浇筑后将隔离栅立柱插入混凝土基础380mm深，立柱插入后要竖直，不得有歪歪扭扭现象。隔离栅每隔30m设置一个端头立柱及一组纵向斜撑，在转角处及方向改变处必须设置中间拉紧柱，同样设置一组双向斜撑，斜撑与地面呈45度角设置。基础浇筑完毕后12小时后采用覆盖洒水进行养护7天。
4.安装焊接网片
混凝土养护7天期满，强度达到设计要求后，进行网片安装。
a.将卷网展开至下一拉紧柱处
b.用卡子将焊网固定到起始柱及终端柱，转角柱及拉紧柱上。每根水平钢丝上都需用卡子固定。
c.将绷紧梳钩入网格中，拉紧器一端固定在绷紧梳的另一端，再固定在一台重型交通工具上。当拉紧柱周围无足够空间时，可将快捷绷紧抓杆放在拉紧柱上绷紧焊网。
d.用拉紧器绷紧焊网，绷紧拉力按照15kg控制。
e.焊网绷紧后，用卡子将焊网固定到拉紧柱上。
f.用卡子将焊网固定到中间柱上，需要处用波纹调整钳调整焊网张力及形状，与现况地形协调。
g.重复a-f,进行下一拉紧段施工。
（二）特殊情形的安装
1.连接两卷焊网
每一卷网的最后网格放在下一卷网的而开始网格上，用不锈钢卡子连接。为防止网格滑动，可将卡子以相反方向固定。
2.调整焊网的张力及形状
用波纹调整钳增大网格中的波纹以调整焊网张力及形状，使焊网与现况地形协调一致。
3.坡道处安装
在坡道处根据坡道与立柱角度截断焊网，以利于下一拉紧段施工。
4.转角处安装
在转角处，立柱的固定条朝外，在拉紧的两个方向上均须用支撑柱斜撑，从转角柱处向两遍绷紧。
5.局部焊网的绷紧
在拉紧柱处将绷紧叉插入柱边的网格中，用绷紧叉作杠杆调整焊网的松紧，绷紧后用卡子将焊网固定在立柱上。调整应从焊网的底端开始逐步到顶端。
6.修补损坏的焊网
截去损坏的焊网部分并用新的焊网修补，用不锈钢卡子连接牢固。
五、隔离栅质量检验标准
1.焊接网片安装后必须网面平整，无明显翘曲、锈蚀、擦伤等缺陷。
2.立柱弯曲度超过8mm/m，有明显变形、卷边、划痕等缺陷者，以及混凝土立柱折断者均不得使用。
3.立柱与基础、立柱与焊网之间的连接应牢固，混凝土基础强度不小于设计要求。
4.隔离栅安装位置应符合设计要求，安装线形整体顺畅并与地形相协调，围封严实，安装牢固。
5.隔离栅安装检测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1
高度（mm)
±15
钢卷尺：每100根测2根
2
镀（涂）层厚度（μm）
符合设计
测厚仪：抽检5%
3
网面平整度（mm/m）
±2
直尺、塞尺：抽检5%
4
立柱埋深
符合设计
直尺：过程检查，抽检10%
5
立柱中距（mm）
±30
钢卷尺：每100根测2根
6
混凝土强度（Mpa）
在合格标准内
基础施工同时做试件每工作班做1组（3）件，检查试件的强度，抽检10%
7
立柱竖直度（mm/m）
±8
直尺、垂线：每100根测2根
六、安全环保保证措施
1．牢固树立“安全第一，预防为主”的思想，成立以施工负责人为组长，专业工程师、质检人员及班组长为组员的安全生产领导小组。
2．建立健全安全目标和制定安全生产责任状。
3．全面贯彻执行“班前讲安全、班中查安全、班后评安全”的安全检查教育活动，克服麻痹大意思想。
4．施工现场进行安全环保控制，建立安全环保管理和责任制，以施工负责人为第一责任人。明确各岗位的安全环保责任，做到分工明确，责任到人，各负其责，严格把关，确保施工安全环保。发现问题及时汇报处理。
5．严格技术交底，施工前队长和技术主管要组织施工人员认真学习项目下放的安全环保技术交底书，并再次进行全面细致的安全环保交底，做到无安全环保技术交底不开工。
6．安全环保员要认真学习和掌握施工安全规则和注意事项，熟练使用防护器材。在岗时要精力集中，坚守岗位，及时发现和消除安全环保隐患。
7．经常进行安全环保检查、验收评比、奖罚兑现、措施得力。
8．做好安全环保记录。
七、质量保证措施
1．建立以施工负责人、现场技术负责人、质量检查人员、队质量技术检查人员的现场组织体系，现场开展系统的组织、监督和检查落实工作。
2．建立健全作业队各级人员的质量责任制，使每个施工人员都重视施工质量，正确理解质量与工期、效益的关系。
3．技术人员要认真学习设计文件、路基施工规范、检验标准、监督实施细则等内容，提高自己的技术，指导施工质量，保证提供的技术交底书准确无误。
4．在施工中，对每道工序严格执行“三检制”，保证每道工序质量达到设计和验标的要求，严禁不合格工序转入下一道工序。
5．施工严格按照《公路工程质量检验评定标准》、《招标文件技术规范》、《监理程序》、《设计规范》施工，不得采用未经检验或检验不合格的材料，不得违反施工规范要求。
6．及时纠正监理人员、项目部领导、技术人员、质检人员提出的质量问题。
7．成立质量管理领导小组，积极开展QC小组活动，提高工程施工质量。

隔离栅安装施工工艺流程图

原地面整平

立柱基槽开挖

立柱安装、混凝土浇筑

混凝土基础养护

焊接网片安装

安全领导小组
安 全 保 证 体 系 框 图
安全工作体系
各级业务部门
现场施工负责人
现场安全员
施工人员
保证施工安全
实现安全目标
安全控制
安全教育
安全责任制
安全检查
提高安全意识
责任到人 奖罚兑现
提高预测预防能力
消除事故隐患
建设标准化工地
安全作业规程
安全管理办法
安全包保责任
规范生产管理
规范现场设施
规范施工作业
系统安全教育
岗前安全教育
安全技术培训
规范生活环境
定 期 检 查
专 业 检 查
日 常 检 查

施工负责人：陈桂富
技术负责人：薛海军
质检工程师：孙 韶
测量工程师：郝俊杰
质 检 员：刘金利
试 验 员：刘 磊
安 全 员：牛智杰
计划工程师：罗建云
施 工 组 织 机 构 框 图
材 料 员：闫华山
设备管理员：郭宝秀
混凝土
工班
陈
晓
东
安装
工班
李
庆
林

质量第一负责人：杨胜华
质量体系保证框图
制定创优规划
强化质量意识
专业工程师
专职质量检查员
工班组义务检查员
计量测试制度

技术包保责任
0
工前图纸审核
工中技术指导
工后技术总结

严格遵循规范
严格三检制度
工点质量承报
开展QC小组活动
奖优罚劣
质量否定权
思想保证
组织保证
技术保证
施工保证
经济保证
工程部
计统部
财务部
办公室
技术负责人：李明浩
质量信息反馈
确保一次检验合格率100%

工程材料准备情况一览表
075 口公路工程 分项工程：隔离栅安装
施工单位：中铁十七局集团有限公司 合 同 号：NO.14
序号
材料名称
单位
拟使
用部位
需用量
实到量
存放
地点
批准
编号
抽检
情况
剩余材料
拟到场日期
1
C20砼
m3
立柱基础
75

商混厂

2
焊网
m
焊网
4500

现场

备注：

施工负责人签字： 日期： 年 月 日

机具设备准备情况一览表
-075 口公路工程 分项工程：隔离栅安装
施工单位：中铁十七局集团有限公司 合 同 号：NO.14
序号
机具名称
型号
单位
计划进场
（参照施组）
实际进场
1
紧线器

1
1
1
2
绷紧梳

1
1
1
3
绷紧叉

1
1
1
4
波纹调整钳

1
1
1

备注：

施工负责人签字： 日期： 年 月 日
人员配备情况一览表
075 口公路工程 分项工程：隔离栅安装
施工单位：中铁十七局集团有限公司 合同号：NO.14
技术人员和管理人员
姓名
职务
职称
备注
薛海军
技术负责人
工程师

陈桂富
施工负责人
工程师

孙 韶
质检负责人
工程师

刘金利
质检员
技术员

安小杰
测量员
技术员

技工
工种
计划数量
到场数量
备注
技工
12
12

杂工
8
8

施工负责人签字： 日期： 年 月 日

分项工程进度计划横条图
JD-001
口公路工程 分项工程：隔离栅安装
施工单位：中铁十七局集团有限公司 合同号：NO.14
序号
工 序
工程量
月份
日 期
1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
31
1
隔离栅安装
4500m
11

2

3

4

5

6

7

8

9

技术负责人： 日期： 年 月 日
