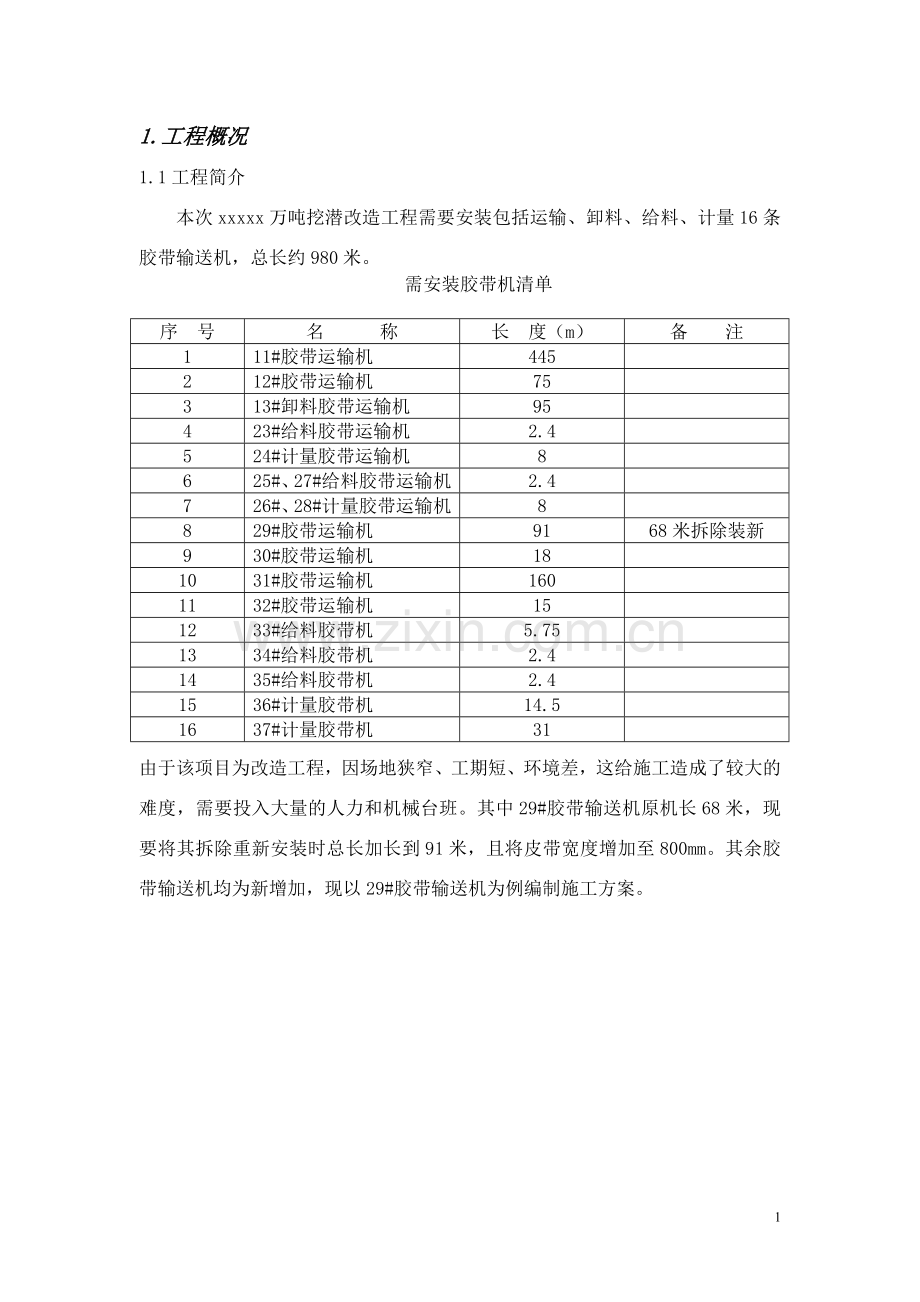

1.工程概况
1.1工程简介
本次xxxxx万吨挖潜改造工程需要安装包括运输、卸料、给料、计量16条胶带输送机，总长约980米。
需安装胶带机清单

序 号
名 称
长 度（m）
备 注
1
11#胶带运输机
445

2
12#胶带运输机
75

3
13#卸料胶带运输机
95

4
23#给料胶带运输机
2.4

5
24#计量胶带运输机
8

6
25#、27#给料胶带运输机
2.4

7
26#、28#计量胶带运输机
8

8
29#胶带运输机
91
68米拆除装新
9
30#胶带运输机
18

10
31#胶带运输机
160

11
32#胶带运输机
15

12
33#给料胶带机
5.75

13
34#给料胶带机
2.4

14
35#给料胶带机
2.4

15
36#计量胶带机
14.5

16
37#计量胶带机
31

由于该项目为改造工程，因场地狭窄、工期短、环境差，这给施工造成了较大的难度，需要投入大量的人力和机械台班。其中29#胶带输送机原机长68米，现要将其拆除重新安装时总长加长到91米，且将皮带宽度增加至800mm。其余胶带输送机均为新增加，现以29#胶带输送机为例编制施工方案。

29#胶带输送机技术参数

名 称
数 值
单 位
备 注
物料特性
名 称
混合铜精矿
—

粒度
-200目占80
%

堆积密度
1800~2000
Kg/m3

含水
9~10
%

腐蚀性
PH=＜5
PH

给料能力
正常
400
T/h

胶
带
运
输
机
特
性
机型
TK型
—

布置形式
水平—倾斜
—

槽倾夹角
30
。

胶带宽度
B=800
Mm

水平机长
88557
Mm

物料提升高度
2802
Mm

胶带速度
1.25
M/s

传动方式
头部传动
—

拉紧方式
车式拉紧
—

驱动装置
电机
Y225S-4
N=37KW

减速器
ZSY280-50
I=50
硬啮合、平衡传动
1.2工程特点
1.2.1技术标准：安装除按图纸技术要求和施工要领施工外，施工和验收应执行下列技术标准：
《带式输送机技术条件》 （GB10595-89）
《机械设备安装工程施工及验收规范》 （GB50231-98）
《钢结构焊接技术规程标准》 （JGJ81-2002 J218-2002）
《钢结构工程施工及验收标准》 （GB50205-2001）
1.2.2技术素质：安装施工人员应看懂每张安装图纸，了解施工工艺及流程，弄清所有零部件相互关系和如何衔接。
1.2.3施工难度：原胶带机拆除前，预先将加宽槽钢焊接安装完成，等停机后再将原机拆除，进行新机安装。
2.施工准备
2.1图纸会审
2.1.1收到胶带输送机安装图纸后，首先应检查胶带输送机的设计图纸的相关尺寸是否与土建图纸的相符，并作好自审记录。
2.1.2参加图纸会审，对自审中发现的问题、疑问及时提出，并要求设计部门尽快书面答复，图纸会审要求做好会审记录。
2.2设备清点和验收
2.2.1设备清点和验收必须由甲、乙双方会同制作商共同进行，检验合格后，及时填写验收记录。
2.2.2做出详细的设备到货计划，根据制造厂家提供的设备、零部件装箱清单，对设备零部件进行开箱清点，检查质量，逐件验收。
2.2.3对不符合制造标准的产品及缺损件等应分项登记，并提交甲方，要求及时修复、补充。
2.2.4设备的开箱检查，应作好详细记录，并由甲、乙双方负责人签字备案。
2.2.5设备清点验收后，应进行编号、分类，妥善保管；对热工仪表等精密小型部件，应入库存放保管。
2.3劳动组织计划

工种
数量
工种
数量
钳工
12
铆工
4
电焊工
6
起重工
2

2.4施工机具

序号
机具名称
型号规格
单位
数量
1
汽车吊
8吨
台
1
2
平板拖车
8吨
辆
1
3
交流电焊机
BX3-500
台
6
4
角磨机
φ100
台
8
5
焊条烘烤箱
ZYH-100
台
1
6
链条葫芦
1/2t/3t/5t
台
4/4/4/4
7
水准仪
S3
台
1
8
经纬仪

台
1
9
大锤
16P
把
4
10
百分表

块
2
11
水平仪

把
4
12
线坠

个
2
13
锹棍

把
4
14
千斤顶
10t
台
2
15
卷扬机
3t
台
2
16
钢丝
0.4mm
米
500
3.施工部署
3.1机构设置
3.1.1本工程设项目负责人，技术负责人一名。项目负责人全面负责工程从开工到竣工的全部工作，技术负责人负责工程的施工技术管理、质量监督和控制工作，协调与业主有关系等。
3.1.2工程设施工技术、经营、供应、质量、安全等业务部门，各业务部门应明确分工，各负其责。
3.1.3安装过程中要求施工人员打破工种界限，各施工班组合理安排工程量和劳动力。
3.2工期要求
3.2.1施工进度计划见附表一
3.3现场施工组织机构图

4.主要施工方法
4.1施工顺序
从施工准备到竣工全过程施工工序。
施工准备 技术交底 基础划线 槽钢安装 停机原机拆除
头架、尾架和中间架安装 传动装置安装 驱动装置安装
皮带安装 车刹拉紧装置安装 试运行
4.2基础划线、支腿安装
在原预埋钢板上划出支腿安装的中心线，然后将支腿槽钢预先安装就位，允许偏差±20mm。
4.2原机拆除
拆除顺序：车刹拉紧装置 皮带 传动装置 支撑装置 驱动装置
拆除的时候要在保证皮带全部拆除完毕的情况下，才能动火对支撑装置进行割除，割除过程中派专职安全员监护，做好防火措施。
4.3头架、尾架及中间架安装
根据图纸设计要求，先将中间架支腿安装就位，然后将中间架安装完成，主要规范要求如下：
1、 机架中心线与输送机纵向中心线应重合，其偏差不应大于3mm；
2、 机架中心线的直线度偏差在任意25m长度内不应大于5mm；
3、 在垂直于机架纵向中心线的平面内，机架横截面两对角线长度之差，不应大于两对角线长度平均值的3/1000；
4、 机架支腿对地面的垂直度偏差不应大于2/1000；
5、 中间架的间距，其允许偏差为±1.5mm，高低差不应大于间距的2/1000；
6、 机架接头处的左、右偏差和高低偏差均不应大于1mm。
4.4传动装置安装
4.4.1根据图纸设计要求安装传动滚筒、改向滚筒和拉紧滚筒，主要规范要求如下：
1、 滚筒横向中心线与输送机纵向中心线应重合，其偏差不应大于2mm；
2、 滚筒轴线与输送机纵向中心线的垂直度应不大于2/1000；
3、 滚筒轴线的水平度偏差不应大于1/1000。
4.4.2根据图纸要求，胶带机的上托辊组合各12米布置一组，下调心托辊组每30米布置一组，主要技术规范要求如下：
1、 托辊横向中心线与输送机纵向中心线应重合，其偏差不应大于3mm；
2、 对于非用于调心或过渡的托辊辊子，其上表面母线应位于同一平面上或同一半径弧上，且相邻三组托辊辊子上表面母线的相对标高差不应大于2mm。
4.5驱动装置安装
本胶带输送机的驱动装置安装标高为+3.202米，重1.055吨，安装时利用8吨汽车吊安装就位。
4.6皮带安装
在皮带机头部布置一台3吨卷扬机，皮带在机架上组合，用卷扬机将其敷设就位。皮带接头的直线度允许偏差为25mm，测量长度为7m。
4.7根据图纸设计要求安装车刹装置。
4.8皮带机试运行
4.8.1空负荷运行
1、 当输送带接头强度达到要求后，方可进行空负荷试运行；
2、 拉紧装置调整灵活，当输送机启动和运行时，滚筒均不打滑；
3、 当输送机运行时，其边缘与托辊侧辊子端缘的距离应不大于300mm；
4、 空负荷试运行时间为4个小时。
4.8.2负荷试运行
1、 整机运行平稳，应无不转动的辊子；
2、 清扫器清扫效果应良好，并不发生异常震动；
3、 卸料装置不应产生颤抖和撒料现象。
5.质量保证措施和质量保证机构
5.1 质量保证机构见附图一
5.2 质量保证措施
为了保证工程质量，在施工过程中严守三关，具体措施如下：
5.2.1严把材料关严格检测工程所用材料的质量是否符合本工程的设计要求和规范规定，不合格材料严禁使用。
5.2.2 严把施工关强化施工人员质量意识，没有上岗证坚决不准上岗，严格执行“三检”（自检、互检、专检），“三按”（按施工图、规范规定、施工方案施工），“三不放过”（质量问题原因未找到不放过，质量事故责任人没受到教育不放过，质量问题没得到处理不放过）。
5.2.3 严把质检关加强质检人员质量检验责任心，质检员应充分熟悉设计图纸，正确理解工艺要求、质量标准、操作规程对本工程的要求，施工中随时检查质量问题，记录质量数据，加强自检，班组自检不合格的工序立即自行返工整改，未整改不得进入下道工序。
5.2.4 严格按图纸设计要求及相关质量验收标准进行施工。
5.2.5 认真学习和执行设计图纸、施工组织设计、焊接工艺指导书和相关的施工验收规范、规程。
5.2.6各个作业组质检员在总质检员的指导下负责本组各项任务的质量措施和互检。
5.2.7实行“三工序”管理原则，工序不得失控，如有失控，应坚持“三不放过”的原则予以纠正。
5.2.8严格执行标准，作好“三检”，确保工程质量优良。
6.安全保证体系及保证措施
6.1 安全保证机构见附图二。
6.2 安全保证措施
6.2.1由于行车安装位置在室内，在焊接处须配备2个以上的灭火器。
6.2.2 严格执行安全教育制度，坚持安全第一，预防为主的方针。
6.2.3 专职安全员经培训考核，持证上岗。
6.2.4 进入施工现场的施工人员必须做好“三穿一戴”。
6.2.5 施工人员熟悉掌握本工种安全技术操作规程，严禁违章操作。
6.2.6 开展周一班前安全活动并做记录。
6.2.7 特殊作业人员经培训，取证并持证上岗。
6.2.8 构件、材料、机具、运输堆放时，应捆扎牢固，以防倾斜而造成意外事故。
6.2.9吊装用的机具、索具等必须完好无损，仔细检查后方可使用，吊装时起重臂旋转范围内严禁站人，有专人负责指挥。
6.2.10活动吊篮的制作需经安全员检查后方可使用，高空作业必须戴安全带，能挂安全网的必须要挂安全网。
6.2.11 所有用电设备及配电设备线路等有专人负责，室外电焊机等用电设备搭设防雨、防潮设施，所有用电设备的金属外壳均有可靠接地、接零措施,装设漏电保护器，防止触电伤人。
6.2.12 施工现场设置安全标志，警示标牌和护栏，以及夜间安全照明措施。
6.2.13 专职安全员每天深入现场检查，对检查出的事故隐患要定人、定时、定措施如期整改。
6.2.14 严格遵守《建筑安装工人安全技术操作规程》中的各项规定。
7.施工、卫生、消防和环保措施
7.1 贯彻执行国家有关文明施工、消防和环保规定，并接受有关机构的监督和检查，做到安全生产、文明施工。
7.2 在工地明显处或建设单位指定位置设置相当数量的符合技术规范要求的施工标志牌，施工区域内做好临时护栏。
7.3 管理和维护好施工排水措施，确保排水畅通，施工现场没有积水。
7.4保持施工场地容貌的整洁，材料、构件、机具堆放整齐，随时清理建筑垃圾，做到工完场地清。
7.5 加强精神文明建设，职工要自觉遵守建筑业职工文明守则。
7.6 施工现场设施的各类必要的生活设施应符合卫生、通风、采光等要求，职工的膳食、饮水供应符合卫生要求。
7.7 在现场设置紧急救护室或施工现场附近正规医院签订职工医疗合同。
7.8 严格按照《中华人民共和国消防》的规定，在施工现场建立和执行防火管理制度，设置消防器材，并保持完好的备用状态。
7.9 安排施工时应尽可能少干扰现有环境，采取措施控制施工现场的各种废水、固体废弃物以及噪声、震动对环境的污染和危害，以及对操作人员健康的影响。
7.10 工程完后，应及时清理施工现场和临时占用的场地，转移地面的临时建筑物、设备、材料弃物和垃圾，并进行整平或恢复。
7.11 严格遵守《中华人民共和国环境保护法》的有关规定。
