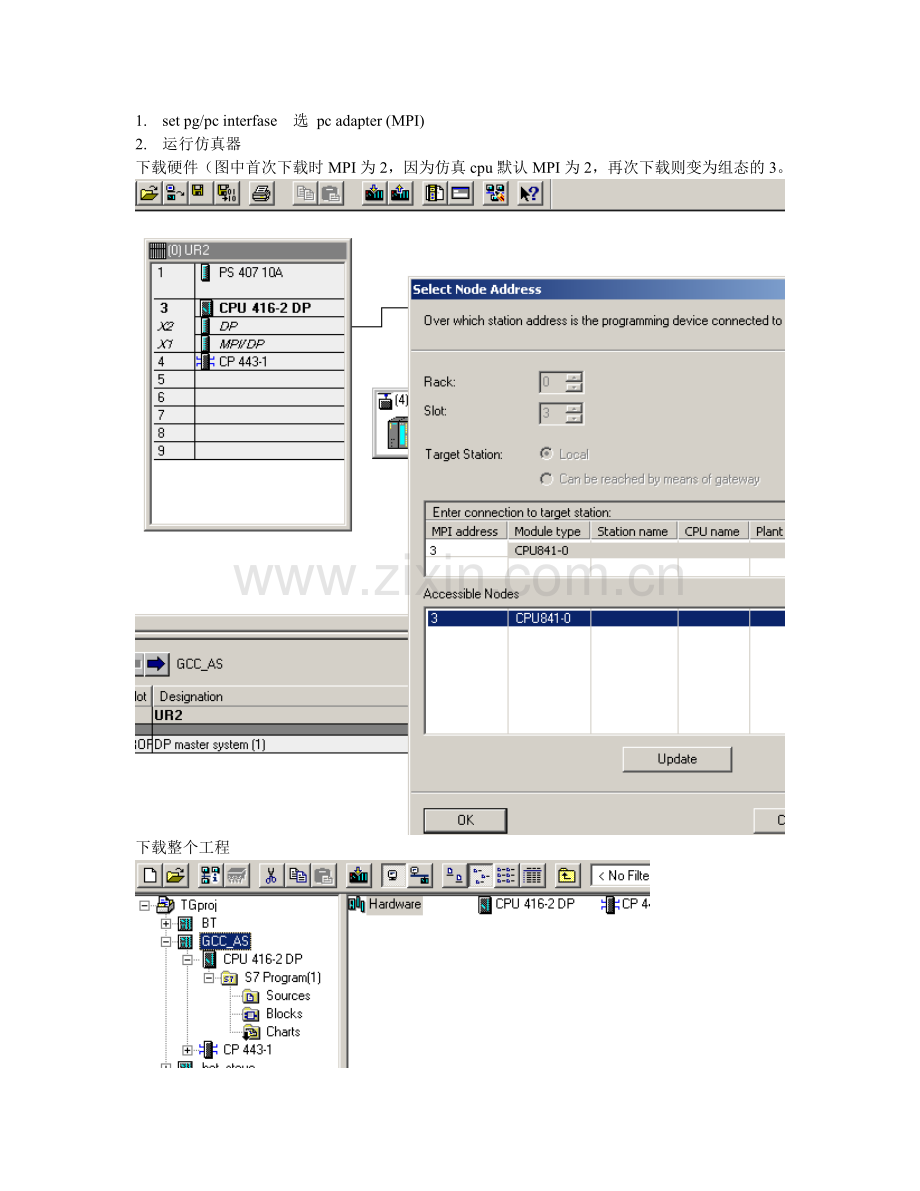

1. set pg/pc interfase 选 pc adapter (MPI)
2. 运行仿真器
下载硬件（图中首次下载时MPI为2，因为仿真cpu默认MPI为2，再次下载则变为组态的3。

下载整个工程

SERVER下 配置 ：

执行Save and compile 执行下载：（可见此时是下载到PLC的CPU里）

建立物理MPI网络连线如下图示。再建立S7 connection_9.

再执行下载cpu

下载wincc application，且下载过程中选择目标站

Os Compile

下载完成后，可能需要全部关闭，再打开wincc，再运行wincc。

效果：
