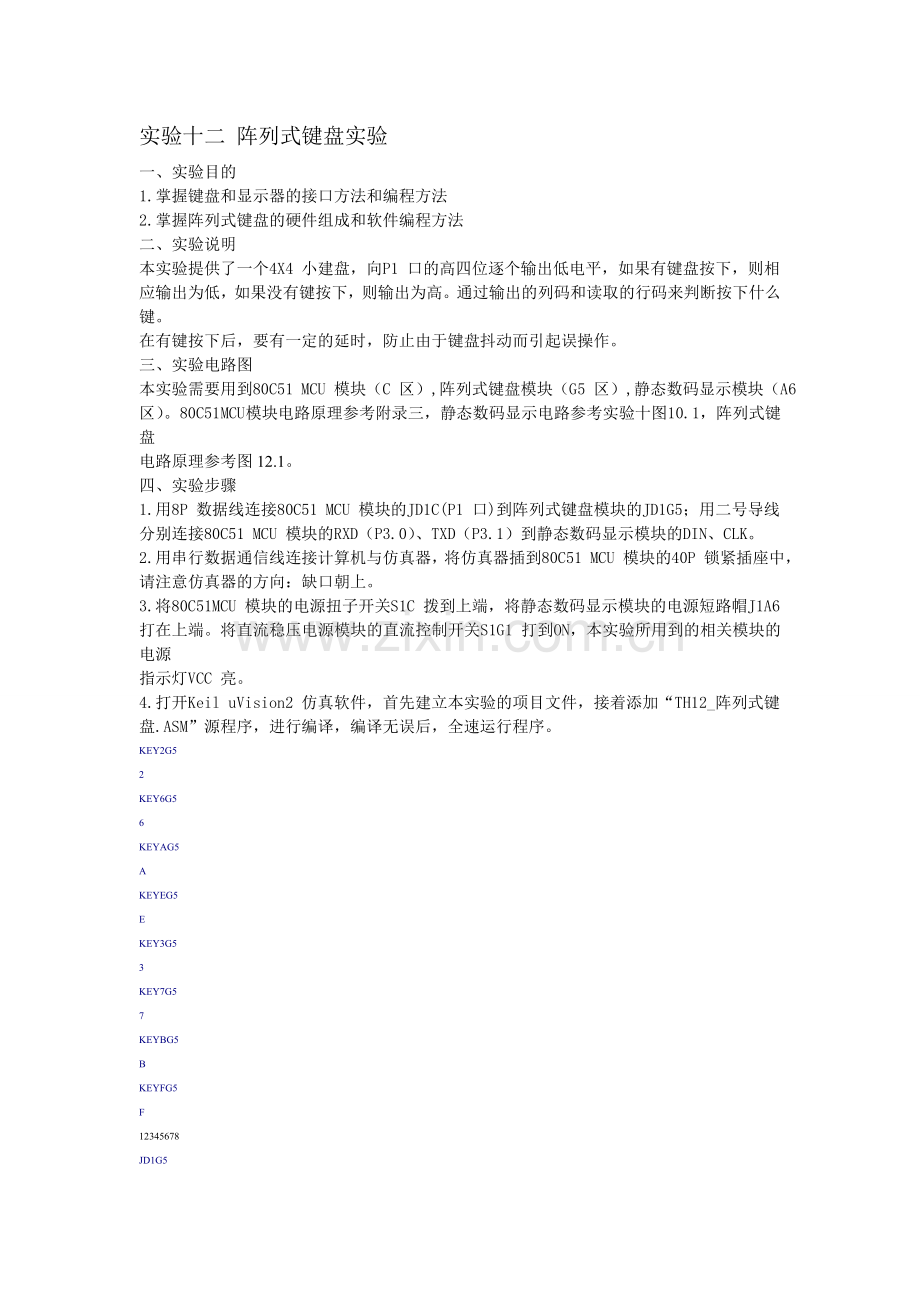

实验十二 阵列式键盘实验
一、实验目的
1.掌握键盘和显示器的接口方法和编程方法
2.掌握阵列式键盘的硬件组成和软件编程方法
二、实验说明
本实验提供了一个4X4 小建盘，向P1 口的高四位逐个输出低电平，如果有键盘按下，则相
应输出为低，如果没有键按下，则输出为高。通过输出的列码和读取的行码来判断按下什么键。
在有键按下后，要有一定的延时，防止由于键盘抖动而引起误操作。
三、实验电路图
本实验需要用到80C51 MCU 模块（C 区）,阵列式键盘模块（G5 区）,静态数码显示模块（A6
区）。80C51 MCU 模块电路原理参考附录三，静态数码显示电路参考实验十图10.1，阵列式键盘
电路原理参考图12.1。
四、实验步骤
1.用8P 数据线连接80C51 MCU 模块的JD1C(P1 口)到阵列式键盘模块的JD1G5；用二号导线
分别连接80C51 MCU 模块的RXD（P3.0）、TXD（P3.1）到静态数码显示模块的DIN、CLK。
2.用串行数据通信线连接计算机与仿真器，将仿真器插到80C51 MCU 模块的40P 锁紧插座中，
请注意仿真器的方向：缺口朝上。
3.将80C51MCU 模块的电源扭子开关S1C 拨到上端，将静态数码显示模块的电源短路帽J1A6
打在上端。将直流稳压电源模块的直流控制开关S1G1 打到ON，本实验所用到的相关模块的电源
指示灯VCC 亮。
4.打开Keil uVision2 仿真软件，首先建立本实验的项目文件，接着添加“TH12_阵列式键
盘.ASM”源程序，进行编译，编译无误后，全速运行程序。
KEY2G5
2
KEY6G5
6
KEYAG5
A
KEYEG5
E
KEY3G5
3
KEY7G5
7
KEYBG5
B
KEYFG5
F
12345678
JD1G5
KEY
SEGA0
SEGB0
SEGC0
SEGH0
SEGA0
SEGB0
SEGD0
SEGC0
SEGE0
SEGF0
SEGG0
SEGH0
KEY0G5
0
KEY4G5
4
KEY8G5
8
KEYCG5
C
KEY1G5
1
KEY5G5
5
KEY9G5
9
KEYDG5
D
SEGD0
SEGE0
SEGF0
SEGG0
R1G5
10K
R2G5
10K
R3G5
10K
R4G5
10K
VCC
THDPJ-1/2 型单片机开发综合实验箱
天煌科技 3 4 天煌教仪
5.实验现象：静态数码显示模块显示“C51 X”，在键盘上按下某个键，观察“X”的值是否
与按键值一致。
6.也可以把源程序编译成可执行文件，把可执行文件用ISP 烧录器烧录到89S52 芯片中运行
（注意：芯片缺口朝上）。（ISP 烧录器的使用查看附录二）
五、实验源程序
ORG 0000H
LJMP START
ORG 00100H
DBUF EQU 30H
TEMP EQU 40H
DIN BIT P3.0
CLK BIT P3.1
START: MOV A,#16H
MAIN: ACALL DISP
MOV 30H, A
ACALL KEY1
AJMP MAIN
KEY1: MOV P1,#0F0H;对输入应锁存写1
MOV A,P1
CJNE A,#0F0H, K11 ;有键按下
K10: AJMP KEY1 ;无键按下
K11: ACALL DELAY ;延时去抖动
MOV P1,#0F0H
MOV A,P1 ;再读取键盘状况
CJNE A,#0F0H, K12 ;确有键按下
SJMP K10 ;误动作
K12: MOV B,A ;存列值
MOV P1,#0FEH ;检测第一列
MOV A,P1
CJNE A,#0FEH,K13
MOV P1,#0FDH ;检测第二列
MOV A,P1
CJNE A,#0FDH,K13
MOV P1,#0FBH ;检测第三列
MOV A,P1
CJNE A,#0FBH,K13
MOV P1,#0F7H ;检测第四列
THDPJ-1/2 型单片机开发综合实验箱
天煌科技 3 5 天煌教仪
MOV A,P1
CJNE A,#0F7H, K13
AJMP K10 ;多键同时按下
K13: ANL A,#0FH ;得行值
ORL A,B ;得按下的行列值
MOV B,A ;暂存键值
MOV R1,#16 ;16 个键
MOV R2,#0 ;键码初值
MOV DPTR,#K1TAB ;键码表首址
K14: MOV A,R2
MOVC A,@A+DPTR ;从键值表取键值
CJNE A,B, K16 ;与按下键的键比较
MOV P1,#0F0H
K15: MOV A,P1
CJNE A,#0F0H, K15
ACALL DELAY ;延时去抖动
MOV A,R2 ;得键码
RET
K16: INC R2
DJNZ R1,K14
AJMP K10
K1TAB: DB 0EEH,0EDH,0EBH,0E7H
DB 0DEH,0DDH,0DBH,0D7H
DB 0BEH,0BDH,0BBH,0B7H
DB 07EH,07DH,07BH,077H
DISP: MOV DBUF,#0CH
MOV DBUF+1,#5
MOV DBUF+2,#1
MOV DBUF+3,#16
MOV DBUF+4,A
MOV R0,#DBUF
MOV R1,#TEMP
MOV R2,#8
DP10:MOV DPTR,#SEGTAB
MOV A,@R0
MOVC A,@A+DPTR
MOV @R1,A
THDPJ-1/2 型单片机开发综合实验箱
天煌科技 3 6 天煌教仪
INC R0
INC R1
DJNZ R2,DP10
MOV R0,#TEMP
MOV R1,#5
DP12:MOV R2,#8
MOV A,@R0
DP13:RLC A
MOV DIN,C
CLR CLK
SETB CLK
DJNZ R2,DP13
INC R0
DJNZ R1,DP12
RET
SEGTAB:DB 3FH,06H,5BH,4FH,66H,6DH
DB 7DH,07H,7FH,6FH,77H,7CH
DB 58H,5EH,79H,71H,00H,40H
DELAY: MOV R4,#02H
AA1: MOV R5,#0F8H
AA: NOP
NOP
DJNZ R5,AA
DJNZ R4,AA1
RET
END
