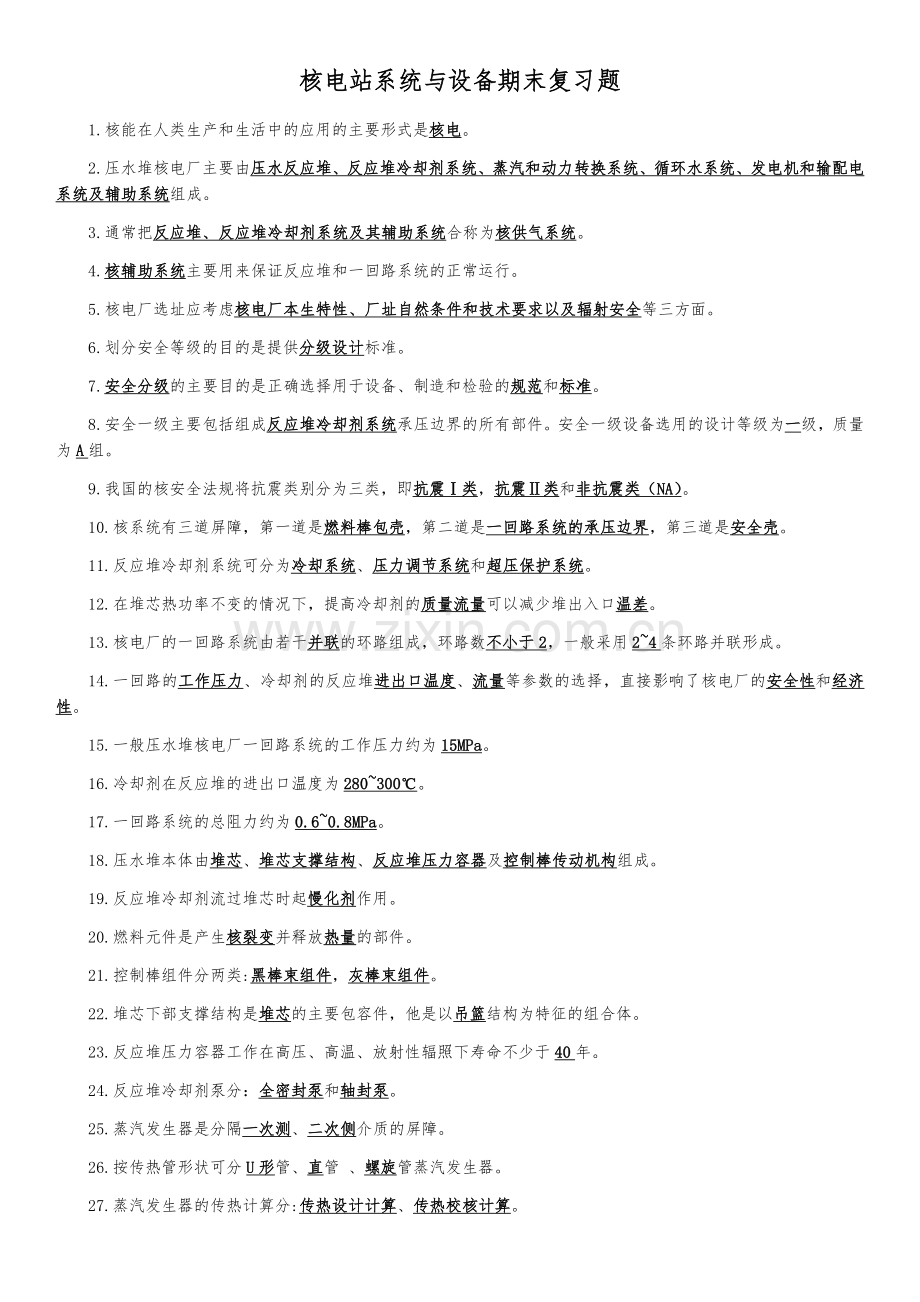

核电站系统与设备期末复习题
1. 核能在人类生产和生活中的应用的主要形式是核电。
2.压水堆核电厂主要由压水反应堆、反应堆冷却剂系统、蒸汽和动力转换系统、循环水系统、发电机和输配电系统及辅助系统组成。
3.通常把反应堆、反应堆冷却剂系统及其辅助系统合称为核供气系统。
4.核辅助系统主要用来保证反应堆和一回路系统的正常运行。
5.核电厂选址应考虑核电厂本生特性、厂址自然条件和技术要求以及辐射安全等三方面。
6.划分安全等级的目的是提供分级设计标准。
7.安全分级的主要目的是正确选择用于设备、制造和检验的规范和标准。
8.安全一级主要包括组成反应堆冷却剂系统承压边界的所有部件。安全一级设备选用的设计等级为一级，质量为A组。
9.我国的核安全法规将抗震类别分为三类，即抗震Ⅰ类，抗震Ⅱ类和非抗震类（NA）。
10.核系统有三道屏障，第一道是燃料棒包壳，第二道是一回路系统的承压边界，第三道是安全壳。
11.反应堆冷却剂系统可分为冷却系统、压力调节系统和超压保护系统。
12.在堆芯热功率不变的情况下，提高冷却剂的质量流量可以减少堆出入口温差。
13.核电厂的一回路系统由若干并联的环路组成，环路数不小于2，一般采用2~4条环路并联形成。
14.一回路的工作压力、冷却剂的反应堆进出口温度、流量等参数的选择，直接影响了核电厂的安全性和经济性。
15.一般压水堆核电厂一回路系统的工作压力约为15MPa。
16.冷却剂在反应堆的进出口温度为280~300℃。
17.一回路系统的总阻力约为0.6~0.8MPa。
18.压水堆本体由堆芯、堆芯支撑结构、反应堆压力容器及控制棒传动机构组成。
19.反应堆冷却剂流过堆芯时起慢化剂作用。
20.燃料元件是产生核裂变并释放热量的部件。
21.控制棒组件分两类:黑棒束组件，灰棒束组件。
22.堆芯下部支撑结构是堆芯的主要包容件，他是以吊篮结构为特征的组合体。
23.反应堆压力容器工作在高压、高温、放射性辐照下寿命不少于40年。
24.反应堆冷却剂泵分：全密封泵和轴封泵。
25.蒸汽发生器是分隔一次测、二次侧介质的屏障。
26.按传热管形状可分U形管、直管 、螺旋管蒸汽发生器。
27.蒸汽发生器的传热计算分:传热设计计算、传热校核计算。
28.稳压器的基本功能是建立并维持一回路系统的压力，避免冷却剂在反应堆内发生容积沸腾。
29.反应堆工作温度下冷却剂的硼质量分数不应大于1.4×10‐3的限值。
30.防止腐蚀是冷却剂化学的中心任务。
31.常用PH值控制剂有氢氧化锂和氢氧化铵。
32.为防止闪蒸先降温，后降压。
33.除硼离子床是OH﹣型阴离子树脂床，其作用是用来除去冷却剂中的硼酸。
34.设备冷却水系统正常工况运行是利用系统的压力差完成的。
35.对含氢废气处理的基本方法是储存衰变，待其放射性衰变到可向环境排放水平。
36.含氢废气处理系统在正压下运行，含氧废气处理系统在负压下运行。
37.高压安注系统的工作分为直接注入阶段和再循环注入阶段。
38.蓄压箱注入系统为非能动系统，不用安注信号启动任何电气设备。
39.安全壳的尺寸取决于堆功率。
40.向喷淋水中加入NaOH除去安全壳大气中悬浮的碘和碘蒸汽。
41.安全壳隔离一般分为两个阶段，即A阶段和B阶段。
42.安全壳B阶段隔离是最高级别的隔离。
43.压水堆核电厂二回路热力系统是将热能转换为电能的动力转换系统。
44.每根主管道上设有主蒸汽隔离阀，为快速隔离阀。
45.核电厂的理论热效率低于火电厂，而循环热效率高于火电厂。
46.主蒸汽管道的管径按最大蒸汽流量工况下，流速不超过50m/s的原则确定。
47.安全阀是防止一二回路超压的最后保护措施。
48.减少端差的主要办法是增加传热面。
49.近代大型核电厂二回路加热器连接方式采用多列大旁路的设计。
50.疏水方式有采用逐级自流的连接系统，采用疏水泵的连接系统和疏水冷却器系统。
51.给水泵按驱动机类型分：汽动给水泵、电动给水泵。
52.给水除氧分为化学除氧和物理除氧两类。
53.蒸汽排放系统在达到排放要求时，优先启用凝汽器和除氧器排放系统。
54.蒸汽排放的控制模式有温度模式和压力模式。
55.全挥发处理已成为二回路水质控制的主要方法，他的一种添加剂是联氨（N2H4），既起到除氧作用，又可控制PH值。
56.核电厂停闭运行有正常停增长和事故停闭两种。
57.AP600的应急冷却剂采用非能动和无人值岗的安全慨念。
58.根据反应堆类型，核电厂主要分压水堆、沸水堆、轻水堆核电厂。
59.对于特定的核燃料循环，主要有外在的屏障加以补充保护。
60.第四代核电系统将作为今后20年世界核能当下的主要系统。
1.压水堆蒸汽发生器传热管断裂事件在事故中居首位。
2.核电厂化容系统补偿是由温度变化引起的。
3.蒸汽发生器的水位是指蒸汽发生器二次侧水面的高度。
4.现代核电厂普遍采用具有中间再热的回热循环。
5.辅助给水系统满足单一故障准则，设计成两个系列。
6.1954年前苏联建成第一座核电厂。
7.发展核能是我国能源政策的基本方针。
8.核岛利用核能产生蒸汽。
9.对于特定的核燃料循环，要有外在屏障加以补充保护。
10.秦山核电厂堆芯冷却剂平均流速为3.65m/s。
12.核电厂一个环路所输送的热功率与压水堆核电厂规模和设备设计制造能力有关。
13.压水堆燃料元件是17×17正方形排列。
14.次级中子源棒组件用于压水反应堆满功率运行两个月后的反应堆停堆后再启动。
15.自然循环是指在闭合回路内依靠流体的密度差所产生的驱动从而实现的循环。
16.反应堆冷却剂是一个以高温高压为工质的封闭回路。
17.正确确定压水堆稳压器的容积对于核电厂的安全运行和指标都有重要意义。
18.压水堆核电厂对于一回路小的泄漏，由化容系统提供足够的补给水。
19.压水堆一回路的降温降压过程可分为两个阶段。
20.PCM是核电厂运行中常用的反应性单位。

1. 核能有何特点是(5)
清洁 经济 安全 能量密度 丰富资源
2. 压水堆核电厂的基本组成，与火电厂的对应关系
压水堆 冷却剂 转换 循环水 发电机及输配电 辅助
一回路及核岛辅助，专设安全，核岛
*配套设施
3. 核电厂的安全目标是什么，其两个解释目标是
建立并维持 有效 防护措施，工作 公众 环境
辐射防护目标 放射性物 引起的辐照
技术安全目标 纵深防御 单一故障 避免 控制 减轻
4. 纵深防御原则是什么，与核电站设计
多道屏障 多重保护
实体屏障:堆芯 棒包壳 一回路 安全壳，有效性 加以保护
一重失效 功能 补偿及纠正，多手段 基本安全功能:反应性 余热 放射性包容，固有特性 保护装置，安全系统自动触发 人工操作 加强控制，多样冗余独立 设备措施 避免控制后果
*核电厂安全保障所依据的基本理念
5. 单一故障原则是什么，与核电站设计
单一故障 系统功能实现， 措施手段 地理位置隔离 实体 发电供电独立性，失去厂外供电，长期短期单一能动非故障，专设安全功能 安全停堆
*总体设计准则
6. 压水堆核电厂的屏蔽
热屏蔽 被防护 压力容器混凝土 温升过高而损坏
生物 一次安全壳同心，压力容器周围活性区 压力容器支撑，二次 一回路，辅助系统屏蔽，工艺运输 乏燃料
7. 反应堆冷却剂系统的功能是什么？为实现其功能，主冷却剂系统的基本组成是(2阶段)
*热量传输:正常 堆芯载出 通过蒸汽器 产蒸汽 二回路 汽轮机，事故 停堆第一阶段 堆芯余热 *慢化和冷却，反应性控制 *压力控制，超压保护:稳压器 加热器 喷淋系统 安全阀 容积沸腾 *放射性包容
冷却剂 稳压器 主泵 主管道 热冷过渡管段 蒸汽器一回路 压力容器 控制棒传动机构
8. 反应堆的功能是
核燃料自持可控链式核裂变反应装置，能量带出作功
研究试验堆 :中子特性，物理学及材料 元件，动力:舰艇 军用民用，生产堆:新裂变材料 233 239
9. 主泵的功能是什么？目前，压水大型堆核电厂主要使用哪种类型的主泵，为什么？
驱动高温放射性 回路 压力损失 强迫循环，连续不断 汽轮机
立式单级轴密封泵: 鼠笼感应电机，飞轮 转动惯量，维修，严格控制泄露量
10. 蒸汽发生器的功能是什么？蒸发器的压力与水位对其功能的实现有何影响？压力与水位如何控制？
枢纽 热交换 传递给，分隔 介质的屏障 安全性
水位高 湿度大，水位低 一回路不充分 堆芯烧毁 管道断裂，给水环 汽锤
给水阀开度 给水流量控制，汽动给水泵进汽阀 转速 管压力差 负荷变化整定值
11. 稳压器的基本功能是什么？如何实现？稳压器的压力与水位控制如何实现？(3阶段)
建立维持 容积沸腾，稳态 维持，非稳态 限制偏差值，故障 一回路系统超压 完整性，缓冲容器 吸收 一回路水容积
压力:水蒸汽平衡 水体积加热器 喷雾器 安全阀，喷淋系统
水位:偏差值 化容系统，低 自动上充泵，高 欠热水
12. 化学和容积控制系统的基本功能是什么？核电厂一回路系统为什么要设计化学和容积控制系统？ 化学和容积控制系统的功能如何实现？
容积控制 稳压器 水波动 水位，化学控制 清除悬浮杂质 一回路水质 控制部件 腐蚀，反应性控制 慢变化
上充下泄，锂PH 联氨 氧 容控箱 氢气 抑制辐照氧 离子交换 ，稀释 加除硼
13. 反应堆硼和水补给系统的功能是什么？核电厂一回路系统为什么要设计反应堆硼和水补给系统？反应堆硼和水补给系统的功能如何实现？
除气除氧水，水质化学控制 药品设备，反应性控制 硼酸除氧水，换料水箱 安注系统硼注入灌 硼酸补水，稳压器喷淋，主泵密封系统
支持系统 辅助，附加
水补给 硼酸制备 补给和化学添加 子系统，补给方式 手自动补给 快稀释
14. 余热排出系统的功能是什么？核电厂一回路系统为什么要设计余热排出系统？ 余热排出系统的功能如何实现？蒸汽旁路排放
停堆第二阶段 堆芯一回路，冷停 换料维修 控制一回路60以下，电机启动升温 控制，换料结束 池箱
一定功率稳定运行 裂变产物及中子俘获产物 衰变
独立冗余 余热排出泵 余热交换器，冷却剂热管段 壳侧设备冷却水 主管道冷管段 循环，换料水箱 换料水池 水位
15. 安全注入系统的系统功能是什么？安全注入系统的系统组成是什么？
一回路管道断裂 失水事故 堆芯，主蒸汽(二回路) 冷却剂过度冷却收缩 稳压器水位 一回路高浓度含硼 稳压器水位 迅速停堆 反应堆过冷重返临界，再循环 延伸
低高压 蓄压箱注入
16. 安全壳喷淋系统的系统功能是什么？
一回路二回路管道断裂 安全壳气温压力上升 喷淋水 冷却 完整性，除去碘，热交换器 安全系统唯一冷源
17. 辅助给水系统的系统功能是什么？
蒸汽器 启动热备热停热停到冷停过渡阶段 代替，事故 应急 一回路提供冷源 排出堆芯余热 到系统使用
18. 安全壳隔离系统的系统功能是什么？
贯穿流体系统 事故放射性 包容安全壳 除安全相关阀门打开，保护重要设备 外来的袭击和破坏，放射性物和环境的最后一道屏障
19. 压水堆核电厂二回路系统的功能是什么？其组成特点有哪些？
封闭的热力循环 汽轮机，安全性 余热带出，控制泄露的放射性水平
朗肯循环 再回热，高压 饱和蒸汽 微过热，分离再热 高压抽汽新蒸汽加热，给水再热
20. 压水堆核电厂汽轮机发电机组的主要特点有哪些？
饱和蒸汽汽轮机 新蒸汽参数范围变化 稳态运行特性，低 饱和蒸汽，可用比焓降小 体力流量大，湿气区 效率安全性，汽水分离再热，通流部分和管道 水膜 甩负荷 压力下降 闪蒸 流速增大
21. 核电厂饱和蒸汽汽轮机有哪些特点？
22. 汽轮机润滑、顶轴和盘车系统的功能？简述其工作过程。
*润滑汽轮机 发电机轴承 润滑油 径向轴承摩擦热，顶轴油泵 密封系统 供油 *油膜 启动低速 阻力力矩 *盘动转子，停机时 转子温度军训
满足运行条件 交流油泵 汽轮机主油泵供油 提供油量，额定转速 工况手动关闭，主油泵向油涡轮供油，后者带动增压泵，向主 进口油压，润滑油
23. 凝汽器抽真空系统的主要功能是什么？简述液环式真空泵的工作原理。
建立并维持真空 压力 蒸汽比降升高 循环热效率 经济性
转轴偏心的星型叶轮 注入水，叶轮旋转时 离心力 泵壁上 转轴同心水环 轮壳 容积气室，容积增大压力小 真空 空气进气口吸入，三个过程。
24. 主蒸汽系统的功能是什么？
送往以下系统设备: 汽轮机高压缸 密封系统 分离再热 除氧器 ×电动机 主辅助汽动给水泵汽轮机 蒸汽排放系统
25. 主蒸汽隔离阀设置旁路管线及阀门的用途是什么？
旁路两个阀门 气动控制隔离阀，主蒸汽隔离阀开启 压差 便于，二回路暖管 控制整齐流量 一回路过冷
26. 简述主蒸汽隔离阀的工作原理。
主蒸汽管道 对称楔形双闸门，正常 全开，事故 如断裂 隔离信号。有效限制蒸汽的不可控流失 安全壳压力上升 一回路过冷正反应性 防止其他蒸汽器排空
隔离信号 蒸汽流量大 管道压力低 冷却剂温度低 安全壳压力高 手动
27. 主蒸汽安全阀的作用是什么？
蒸汽器隔离阀之间 瞬态和事故下 超压保护 二回路压力边界完整性
28. 蒸汽旁路排放系统的功能是什么？
汽轮机启动 配合RCP 排出堆芯热量 控制一回路温度压力，热停停堆冷却最初阶段 排出主泵裂变产物 直到，汽轮机突然降负荷或脱扣 蒸汽器过量 超压
29. 简述蒸汽旁路排放系统的流程。
30. 汽水分离再热器系统的功能是什么？
分离 高压缸叶片及零部件腐蚀，再热 微过热 改善 内效率。
31. 简述汽水分离再热器系统的主要流程。
压力容器 惯性原理 重力离心力惯性力，型上升 分配挡板转向 分配叶片，第一级高压缸抽汽 新蒸汽，汽器热交换器 加热蒸汽在换热管凝结 循环
32. 汽轮机轴封系统的功能是什么？
对汽轮机给水泵汽轮机隔离阀杆 空气进入蒸汽漏出，空气 负压轴封处两机，高压缸饱和蒸汽低压 腐蚀，给水高压缸和主阀门 蒸汽
33. 凝结水抽取系统的功能是什么？
冷凝器 真空条件下表面热，接受汽轮机蒸汽 再循环 封闭的热力循环，排气冷凝 排气端真空 功率 经济性，事故情况下 汽轮机甩负荷脱扣 接受蒸汽器多余蒸汽，相关设备系统的疏水 过滤除氧 二回路存储水 冷却水
34. 低压给水加热器系统的功能是什么？简述其系统流程。
位于凝汽器和给水泵之间 表面热，利用部分做过功的蒸汽 达到规定温度，减少了排往凝汽器的量 能量损失 循环热效率
35. 除氧器系统的主要功能是什么？
除去给水氧 减少腐蚀，给水加热 给水泵一定温度压力水 吸水压头 防汽蚀维护运行，不凝气体 大气 器，冷却水蒸汽疏水 给水贮备流量 蒸汽器需求供水能力 调剂。
36. 热力除氧遵循的基本原理有哪些？需要满足哪些基本条件？
道尔顿分压亨利定律 单位体积水中溶解的气体量 分压力 正比，除氧水 饱和温度，加热蒸汽传热时间面积，压力恒定，气体除氧水离析环境
37. 简述除氧器系统的流程。
凝结水入口喷嘴圆锥形水膜 加热蒸汽 除去不凝 喷雾除氧，喷淋盘箱上布水槽 分流时间面积 深度除氧 剩余不凝，除氧水出口 回收
38. 给水泵系统的功能是什么？设备如何配置？(从哪来)
从除氧器中抽水 加压 高压再热 蒸汽器，两台汽动主要承载泵 电动备用(快速启动 汽轮机没有启动前)
39. 简述汽动给水泵系统的组成特点。
汽轮机原动泵 增压泵 减压齿轮箱 汽轮机 压力级泵，汽蚀 承担升压主要任务 同转速
利用新蒸汽高压缸作为工质 无级调速 提供不同给水流量 没有节流损失 经济性 适应变负荷，过滤
40. 简述电动给水泵系统的组成特点。
驱动电动机 变速器，过滤器 杂质，维修简单 运行可靠 可以快速启动，节流控制 变速连轴器
41. 高压给水加热器系统的功能是什么？简述其系统流程。
给水泵给水流量调节 表面热，高压缸抽汽 提高循环热效率
42. 给水流量控制系统的功能是什么？
蒸汽器二回路水位 防止出现，反应堆汽轮机安全
43. 主给水流量调节阀和旁路流量调节阀分别在什么条件下使用？
高负荷18，旁路打开
44. 蒸汽发生器排污系统的功能是什么？
连续排污 保持二回路水质，收集处理 送回二回路凝汽器再循环，一回路二回路泄露 控制二次侧放射性水平，蒸汽器维修 二次测完全疏水，某些情况 调节水位
45. 简述蒸汽发生器排污系统的流程。
水收集冷却 每台两道 壳外联箱 再生热交换器 运行方式，减压和流量控制战，处理回路 过滤除盐过滤，回凝汽器 废液排放系统
46. 为什么要设置汽轮机调节系统，该系统的功能是什么？
用户电能存储 发电量，送电品质电网电压频率，汽轮机启动满功率 调节系统工作
负荷变化 调节蒸汽量，稳定运行 转速
47. 汽轮机保护系统的功能及组成是什么？
汽轮机预定的事故故障 调节系统失效 完全停运 设备损坏 后果
汽轮机超速保护 润滑油低油压保护 转子轴向位移保护 盘车连锁保护 电机保护 凝汽器低真空保护 低压缸温度高保护
48. 除氧器有哪些运行方式？各有何优缺点？
滑压 压力随负荷变化而变化 抽汽压力不是定值 无节流损失 经济，负荷骤增 除氧水温压 不能很快达到饱和温度 过冷 反氧 效果差，温度高于饱和 汽蚀
定压 抽汽压力高于 进气口流量调节阀节流 节流损失，给水泵工作影响小
49. 反应堆冷却剂泵的基本要求是什么？
冷却剂系统唯一回转机械设备 无人维护长期安全可靠，维修方便 辅助系统简单，主泵转子转动惯量，冷却剂泄露量少，耐腐蚀
50. 压水堆核电厂的辅助系统的功能是什么？
华容系统 硼水补给系统，设备冷却水系统，反应堆和乏燃料处理 废料废物处理，设备通风空调系统，余热排出系统
