泡沫玻璃研究报告new.docx

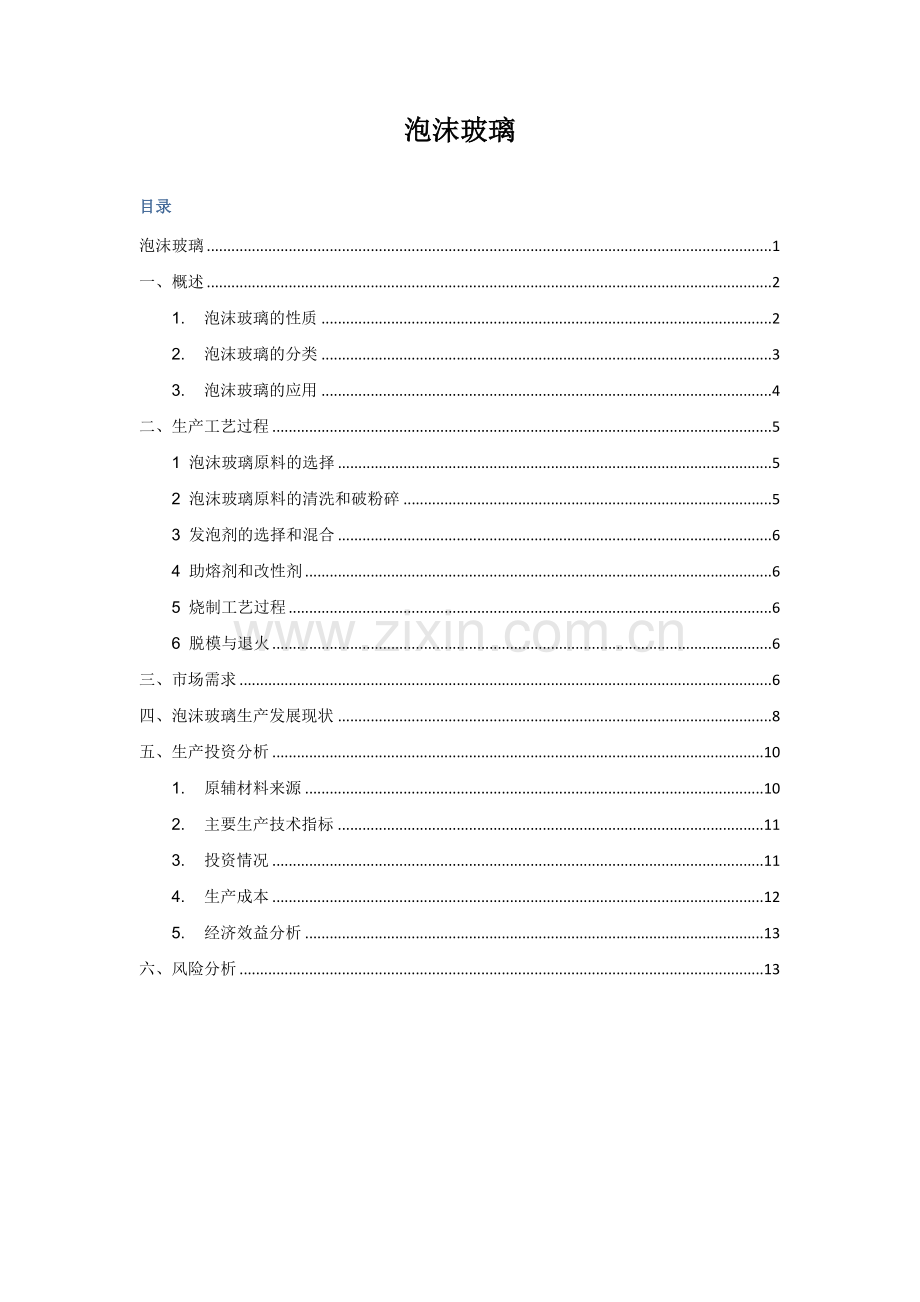

泡沫玻璃
目录
泡沫玻璃 1
一、概述 2
1. 泡沫玻璃的性质 2
2. 泡沫玻璃的分类 3
3. 泡沫玻璃的应用 4
二、生产工艺过程 5
1 泡沫玻璃原料的选择 5
2 泡沫玻璃原料的清洗和破粉碎 5
3 发泡剂的选择和混合 6
4 助熔剂和改性剂 6
5 烧制工艺过程 6
6 脱模与退火 6
三、市场需求 6
四、泡沫玻璃生产发展现状 8
五、生产投资分析 10
1. 原辅材料来源 10
2. 主要生产技术指标 11
3. 投资情况 11
4. 生产成本 12
5. 经济效益分析 13
六、风险分析 13

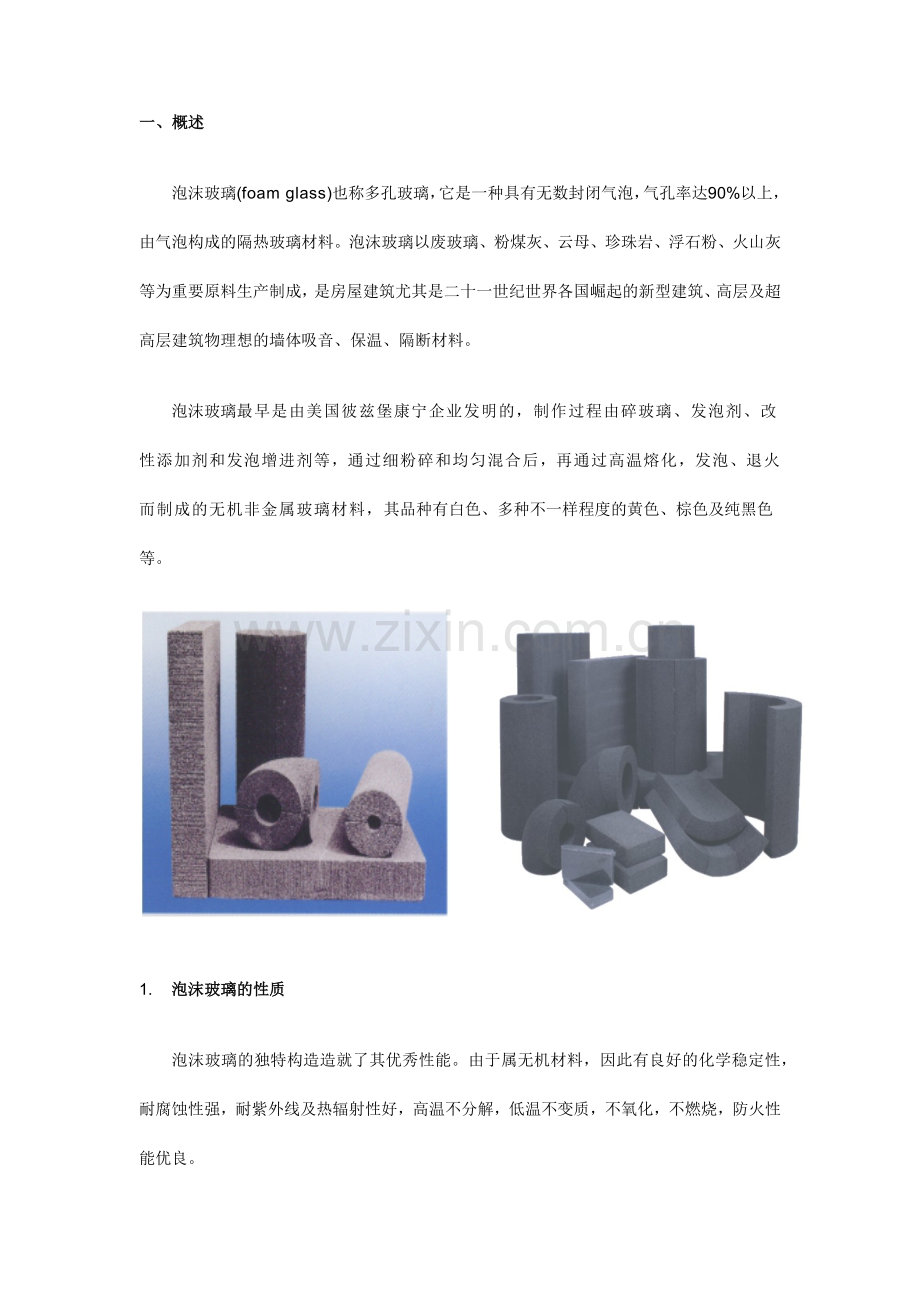

一、概述
泡沫玻璃(foam glass)也称多孔玻璃，它是一种具有无数封闭气泡，气孔率达90%以上，由气泡构成的隔热玻璃材料。泡沫玻璃以废玻璃、粉煤灰、云母、珍珠岩、浮石粉、火山灰等为重要原料生产制成，是房屋建筑尤其是二十一世纪世界各国崛起的新型建筑、高层及超高层建筑物理想的墙体吸音、保温、隔断材料。
泡沫玻璃最早是由美国彼兹堡康宁企业发明的，制作过程由碎玻璃、发泡剂、改性添加剂和发泡增进剂等，通过细粉碎和均匀混合后，再通过高温熔化，发泡、退火而制成的无机非金属玻璃材料，其品种有白色、多种不一样程度的黄色、棕色及纯黑色等。

1. 泡沫玻璃的性质
泡沫玻璃的独特构造造就了其优秀性能。由于属无机材料，因此有良好的化学稳定性，耐腐蚀性强，耐紫外线及热辐射性好，高温不分解，低温不变质，不氧化，不燃烧，防火性能优良。
与一般材料相比，泡沫玻璃机械性能高，可承受负载较大，易加工，且加工中不易变形，与其他材料相容性好。干燥常温状态下泡沫玻璃的导热系数较小为0.04~0.6w/(m· K)。但在低温或超低温状态下，水气、冷凝水不可防止，越易吸水隔热性能越差。由于闭孔泡沫玻璃吸水率极低、不吸湿，因此不会因吸水而导致导热系数增大，而体现出极好的保温保冷性。
泡沫玻璃具有良好的抗冻性。在超低温状态下，强度和其他性能无明显变化。作为隔冷材料有广泛的适应性和耐久性。泡沫玻璃的膨胀系数在5～10×10-6/K，只有有机隔热层的1/5～1/10，因而不会因膨胀对材料自身产生破坏，能适应复杂环境，并且使用温度范围较广
此外，泡沫玻璃的密度小、质量轻，可通过调整技术参数满足不一样使用规定;吸声消音性好，吸声系数高，是优良的吸声材料；原料重要是废弃物或天然矿物，自身无毒、无放射性和腐蚀性，对环境无害，有着优秀的环境保护特性。
由于泡沫玻璃属于新兴的建筑材料，不一样于老式建材，因此其具有某些新的优良的性能指标。
l 泡沫玻璃保温隔热材料重要性能指标
项    目
单   位
参数值
项  目
单  位
参数值
密度（容重）
kg/m
150~500
抗压强度
MPa
≥0.5
导热系数
-100℃
w/m·k
≤0.041
抗折强度
MPa
≥0.6
-50℃
w/m·k
≤0.047
吸湿率
%
>0.00
0℃
w/m·k
≤0.060
使用温度
℃
-270～450
体积吸水率
%
≤0.5
线膨胀系数
1/℃
9×10
l 泡沫玻璃吸声材料重要性能指标
吸声系数
频率（HZ）
125
500
1000

4000
吸声系数
0.21
0.33
0.45
0.48
0.60
容  重
170～190公斤/立方米
开孔率
≥52%
抗压强度
0.5MPa
燃烧性
不燃
抗折强度
0.6MPa
使用温度
≤400℃
泡沫玻璃与其他同类建材相比，由于泡沫玻璃内部具有无数微小气泡，使之性质不一样于一般玻璃。泡沫玻璃不仅具有密度小、强度高、导热系数小等物理性质，同步还具有的保温、隔热、吸声、防潮、防水、防火等功能。与其他建筑材料相比，泡沫玻璃材料克服了珍珠岩、轻质碳酸钙、泡沫塑料、软木等存在的种种缺陷，在性能价格比方面具有较大优势。
2. 泡沫玻璃的分类
按用途分：隔热泡沫玻璃、吸声泡沫玻璃
按所用原料分：一般泡沫玻璃、石英泡沫玻璃、熔岩泡沫玻璃
按外形分：平板（代号P）、管壳（代号G）
按密度分：≤150kg/m、151~180 kg/m等
3. 泡沫玻璃的应用
泡沫玻璃密度小、强度高、导热系数小等物理性质，同步还具有的保温、隔热、吸声、防潮、防水、防火等功能使得其在国外的建筑行业广泛应用。同步它的保温隔热、防水、防潮、防火、耐酸碱、密度小、机械强度高等一系列优越性能，使其具有玻璃材料自身所固有的永久性、安全性、可靠性、防化学腐蚀性和不受蚁鼠侵害等长处，可应用在中温保温隔热、建筑内外墙的保温隔热、防水防潮工程、装饰工程、石油化工、冷藏、地铁和地下工程等领域。
泡沫玻璃是新型优质的无机刚性绝热材料，又是高效节能的建筑材料。它运用废旧玻璃，可减轻环境污染，提高资源运用率。重要用于冷库，地下输油管道及建筑物的墙体与屋顶，其绝热保温作用佳。泡沫玻璃保温隔热建筑材料因其轻质、节能、节土、利废、环境保护的特点，成为近年来建筑行业发展新重点。因而，泡沫玻璃又具有新型“环境材料”的美誉。
吸声消音用泡沫玻璃不仅能起到良好的降噪作用，并且具有质轻、不燃、不腐及受潮、吸水后不软化等特点，因此被广泛用于游泳馆、地铁、食品和纺织车间等潮湿、防火并有低噪规定的建筑工程中。
建筑装饰用泡沫玻璃具有质轻、美观、耐热抗冻和防污自洁等诸多优秀性能，是一种理想的墙面装饰材料。
吸声消音用和绝热保温用泡沫玻璃在合适的工艺下也可做成彩色制品，既起到吸声、保温作用，又不失为一种良好的装饰材料，具有双重作用。
此外，泡沫玻璃尚有一种很有前景的应用是运用其高的吸水率(吸水率达50%～70%)用作绿化保水材料，将其固定在岩石基斜坡上，由于泡沫玻璃中的开口气孔吸取了大量水分，当坡面因失水变干时，泡沫玻璃中储存的水分，可继续供应土壤和树根，同步交错拼接的泡沫玻璃还能制止水土流失。
作为泡沫玻璃保温隔热材料，泡沫玻璃已在石油化工行业得到了成功应用，如大庆、燕山石化、齐鲁石化、扬子石化、辽河油田、锦西石化等；在热电厂的烟囱内壁保温和建筑屋顶的保温隔热、外墙保温及防水等也有成功应用的事例。其作为建筑墙体材料又是一种新领域。
作为吸声材料，吸音泡沫玻璃在发达国家已广泛用于地铁、地下军事设施、隧道、工厂车间、音乐厅、剧场和大会堂等建筑中，以及飞机场周围建筑物外表，以减少噪音。国内在九十年代陆续用于上海地铁、广州地铁、人民大会堂空调机房和风道的降噪吸声材料。近年又用于上海市内高架路两旁的吸音墙。
二、生产工艺过程
泡沫玻璃运用废弃玻璃、粉煤灰、炉渣以及富含玻璃相的尾矿为重要原料，添加发泡济、改性剂、增进剂等经粉碎均匀混合成配合料，放置在特定模具中通过750~900℃熔化、发泡、退火形成的一种内部充斥无数均匀气泡的多孔玻璃材料。该玻璃中气泡占总体积的80~95%，气泡的直径约为0.5~3毫米，其密度为150~500公斤/立方米，仅有一般玻璃的十分之一左右。
1 泡沫玻璃原料的选择
废玻璃的性质对泡沫玻璃制品的质量和生产工艺制度均有重要影响。制造泡沫玻璃所选用的废玻璃应满足下列基本条件：低的发泡温度和在发泡温度范围内较小的结晶倾向；在发泡温度范围内，玻璃的粘度变化率要小，烧成温度范围宽，利于获得泡径均匀的泡沫玻璃;具有适量的供氧组分，此类组分的多少会影响到玻璃的发泡膨胀能力；具有很好的化学稳定性和较低的热膨胀性。
2 泡沫玻璃原料的清洗和破粉碎
将搜集来的废弃保温瓶玻璃用清水冲洗数遍，除去灰尘、污物再将洁净的碎玻璃放人烘箱中烘，用球磨机将碎玻璃进行破粉碎，约24 h。玻璃粉的粒度要适中，若颗粒过粗，膨胀性差，形成粗大的泡沫玻璃；反之，膨胀性好，但不利于发泡剂的均匀混合一般规定玻璃粉的粒度能所有通过140目筛(粒径为100μm)。磨好的玻璃粉要一直放在烘箱里保持干燥，以备使用；否则，潮湿的玻璃料粉不利于均匀发泡。
3 发泡剂的选择和混合
用于泡沫玻璃的发泡剂有碳黑、碳化硅、碳酸钙、白云石粉、金云母、石墨、二氧化锰等。不一样的发泡剂规定的发泡温度和发泡时间不一样，所制成的泡沫玻璃的孔径和孔壁的薄厚也不一样。发泡剂与玻璃粉必须充足均匀混合；混合时要防止有机物或粉尘混人原料中，以免产生异常发泡部位，而导致产品质量下降。混合时间与混合措施、设备及混合强度有关。
4 助熔剂和改性剂
助熔剂根据配方不一样，可以选择与否采用助熔剂。假如规定的熔融温度较高，则可合适加人助熔剂。一般采用的助熔剂有氟硅酸钠、碳酸钠、乙二氨盐等。
改性剂: 加人适量的改性剂可以改善泡沫玻璃的性能，增大发泡温度范围，减少连通孔，提高机械强度，提高成品率。一般采用的改性剂有三氧化二锑、翩砂、焦磷酸钠、硫酸钡等。
5 烧制工艺过程
粉状原料通过完全棍合均匀后。装人发泡模具中，在加热炉内加热，加热温度750-960℃。为了能使粉料均匀发泡，加热速度最佳控制在一定范围内。假如升温速度太快，不仅发泡大小不均，并且对金属模具的使用寿命亦有影响.泡沫玻璃的烧制工艺大体分为4个阶段:预热、发泡、稳定、退火。
6 脱模与退火
为了防止玻璃与金属模具的枯结，事先应在金属模具的内壁涂刷一层脱模剂，这种脱模剂是采用硅酸铝粉、硅酸和水按一定比例配合而成的。整个退火时间比较长，退火时间根据配方而定，目的是使成品不开裂，不存在内应力。
三、市场需求
生产泡沫玻璃的原材料价格低廉，资源丰富，目前建筑工程对此类新材料的需求又相称迫切，其开发应用前景广阔。
20世纪70年代后，国外普遍重视保温节能材料的生产和在建筑中的应用，力争大幅度减少能源的消耗量，从而减少环境污染和温室效应。国外该工业已经有很长的历史，建筑节能用保温材料占绝大多数，而新型保温材料也正在不停地涌现。1980年此前，中国保温材料的发展十分缓慢，但中国保温材料工业通过30数年的努力，尤其是通过近的高速发展，不少产品从无到有，从单一到多样化，质量从低到高，已形成取膨胀珍珠岩、矿物棉、玻璃棉、泡沫塑料、耐火纤维、硅酸钙绝热制品等为主的品种比较齐全的产业。
中国建筑节能材料的市场较大，尤其是建筑保温材料。中国房屋住宅的能量损失大体为墙体约占50%；屋面约占10%；门窗约占25%；地下室和地面约占15%。建筑材料工业协会公布的《建筑节能目的与建筑节能远景规划目的》阐明了到我国建筑节能目的分两阶段完毕，第一阶段到止，全面启动建筑节能和推广绿色建筑，平均节能率到达50％已基本实现，而北京、天津等少数大都市率先实行节能率为65％的地方建筑节能原则。目前处在第二阶段——从~，建立健全的建筑节能原则体系，编制出覆盖全国范围的配套的建筑节能设计、施工、运行和检测原则，以及与之相适应的建筑材料、设备及系统原则，用于新建和改造居住和公共建筑，包括采暖、空调、照明、热水及家用电器等能耗在内。所有建筑节能原则得到全面实行。这间平均节能率要到达65％，东部地区要到达更高的原则。这意味着在此后内，某些建筑的节能率要到达75％的原则。需对建筑外墙进行全面改造，墙体保温材料的市场将会大幅度增长。
这些都意味着建筑节能材料市场此后相称一段时间内都将需求大量机械性能优良、节能效果明显以及价格低廉的产品。建筑节能的首要任务在于墙体节能，因此，提高建筑物墙体绝热性能是减少建筑能耗的关键。目前，我国正在积极开发和生产墙体绝热材料，使其可以提高墙体热阻，减少墙体传热系数。绝热墙体材料在未来的市场应有很好的发展前景。我国优先发展的建材制品包括：新型墙体材料（粘土空心制品，利废制品和非粘土制品）和新型保温材料。目前，泡沫玻璃已被列入国家重点推广和发展的新型建材目录。泡沫玻璃建筑保温材料已被编入建筑屋顶面和外墙外保温建筑原则图集，为泡沫玻璃在建筑保温节能领域的应用奠定了基础。
据记录，我国建筑耗能占能源消费总量的23.1%，而各类建筑物每年的采暖，制冷能耗又占全国总能耗的10%左右。 我国城镇居民住宅建筑竣工面积，再加上其他公共建筑，总建筑竣工面积将到达上百亿平方米以上，这样大规模的房屋建筑，墙体材料占建筑材料的70%左右，其需求量可想而知。
保温隔热材料与制品是影响建筑节能一种重要的影响原因，建筑保温材料的研制与应用越来越受到世界各国的普遍重视。开发生产泡沫玻璃此类高效节能建筑保温材料十分必要，它可以变废为宝，原材料价格低廉，资源丰富，减少污染，利于环境保护。同步，泡沫玻璃的生产工艺及设备简朴，投资少，成本低，施工以便，集保温与环境保护于一身，是一种很有发展前途的新型保温节能材料。而目前建筑工程对此类新材料的需求又相称迫切，开发应用前景广阔。作为泡沫玻璃这种全新的低成本绿色节能环境保护产品，必将在我国新型墙体材料的发展中发挥重要作用。
从环境保护层面来讲，泡沫玻璃材料的研制立足于废物运用，改善环境。目前，我国每年粉煤灰排放量约8000~1万吨，居世界前列，这些粉煤灰的排放占用了大量的土地，并对环境导致了一定的污染。我国目前的综合运用率仅有30~40%。而废玻璃的回收运用率更低。国外发达国家已经很好地将其用于建筑材料的生产上。与其相比，我国的运用水平尚有差距。在我国每年产生的大量固体垃圾中，包括了各类民用、建筑、医用玻璃废弃物，而这些有用的废弃物并没有得到有效回收运用，只是被堆积、乱扔和抛弃掉。泡沫玻璃的诞生及其研制成功为消化废玻璃和粉煤灰开辟了一条有效途径，使社会资源得以再生运用，并且很好的处理固态垃圾对环境的污染。因此符合国家的产业政策，所得税可争取减免，属于国家大力倡导和发展的产业，市场前景广阔，投资利润率高，经济效益和社会效益明显。
伴随我国人民生活水平的提高，对减少环境噪音污染的规定和对公共场所听音效果的规定不停提高，同步国家有关部门对公共设施的防火安全也有越来越高的规定，吸声泡沫玻璃也将被越来越广泛的使用。
四、泡沫玻璃生产发展现实状况
泡沫玻璃是首先由法国St.Gobain企业研制成功的。随即，美、德、前苏联、英、捷克、日本等国刊登了有关泡沫玻璃研制和生产的许多专利和研究汇报。目前，国际上最大的生产厂商为美国康宁和日本纺绩企业等。美国是世界上生产泡沫玻璃最早的国家之一，年生产总量在上千万立方米，曾垄断国际市场长达50数年。中国及其周围国家，虽然已认识和使用该材料，但尚无批量生产的厂家。
20世纪70年代中期，泡沫玻璃在我国国内开始进行小批量商品化生产。通过绝热泡沫玻璃，开发出了彩色吸声泡沫玻璃，中密度建筑用隔热泡沫玻璃，低硼钠硅钙泡沫玻璃，中性泡沫玻璃，清洁泡沫玻璃，彩色泡沫玻璃保温(装饰)墙面砖等多种不一样用途的产品。产品的应用市场，也从乙烯深冷设备绝热发展到冶金、冷库、热力、地下建筑、房屋墙体和屋面等各个领域，并且也有少许出口到东南亚国家。尤其是在10月，泡沫玻璃列入国家GB50207—1994《屋面工程技术规范》的所推荐的屋面保温材料后，国内泡沫玻璃产业有了很大的发展机遇。
不过，在以往国内泡沫玻璃生产发展过程中，由于缺乏规划和行业指导，也存在着不少单位(约有十余家)采用不成熟的技术和设备，在对市场需求缺乏理解的状况下，盲目上马反复投资，导致开后倒闭的教训；同步，也有某些厂家上马后，不是去开拓新市场．大家都挤在“石化”竞相杀价，成果是大家无利可图，反过来也影响到泡沫玻璃产业的发展和提高。
自1976年起至今，国内曾先后建办过约几十家泡沫玻璃生产厂(或车间)，到90 年代开始已形成一定规模的生产能力，泡沫玻璃质量已经到达美国ASTM 原则规定，产品不仅可供国内市场，并已开始出口。
据悉，目前国内生产泡沫玻璃已形成一定规模能力的企业重要有：
l 山东黑山玻璃集团有限企业
1981年建厂，以生产高硼硅耐热玻璃为主，生产钠钙硅玻璃为辅。集团企业包括淄博黑山玻璃有限企业、淄博克莱斯特轻工制品有限企业、清大诚祥机械科技有限企业、淄博晶能玻璃制品有限企业。新上项目有铁路、列车金属配件，机械加工，玻璃制品深加工工艺。新上微晶泡沫玻璃生产线三条，年产隔热泡沫玻璃10立方米，弥补了省内的空白。产品销往全国及世界各地。
l 中泰天成企业
2月15日注册成立，目前拥有土地130000平方米，其中厂房68000平方米，国内最先进生产线5条，总资产1.2亿元，泡沫玻璃产能到达10万立方米，产品质量到达美国ASTM原则，为中国北方最大的泡沫玻璃生产基地。
l 浙江振申绝热科技有限企业
1988年，振申绝热创立，起先为一家保冷安装企业，后来着手生产保冷材料，并逐渐成长为国内保冷行业的龙头企业。振申绝热占地面积150亩，厂房面积50000平方米，办公楼面积8000平方米。既有员工总数500多人，其中专业技术人员近百人，已拥有固定资产3.5亿元。年产泡沫玻璃100000m3
l 淄博晶能玻璃有限企业
占地面积2平方米，既有员工180人，其中工程师10人，中级以上技术人员80人，年生产各型号泡沫玻璃50000 m3
l 北京艳美佳绝热泡沫玻璃有限企业：
以廊坊为生产基地，北京为销售龙头，在长江以北地区、华北、东北、京津等地专业生产泡沫玻璃的企业。年生产泡沫玻璃0m3
l 嘉兴市德和绝热材料有限企业：
始建于1976年，对泡沫玻璃的生产研究已经有30数年的历史, 年生产能力：泡沫玻璃0m3
l 北京中联望城企业：
以废玻璃为重要原料，年产10000m3 泡沫玻璃。产品除销往国内市场，还批量出口海外市场
l 宜兴凯吉企业：
年产已达10000m3，产品高质量常年出口海外市场
l 广西建科院泡沫玻璃有限企业（原广西东兰泡沫玻璃厂）
广西东兰泡沫玻璃厂为我国南方泡沫玻璃的生产基地。该企业采用国际先进的电加热发泡退火窑批量生产多品种、多规格的泡沫玻璃而著称于国内市场。该企业生产的“建宝”牌泡沫玻璃以其过硬的质量和良好的吸音性能中标用于人民大会堂空调改造工程。工厂从1997 年起就全线技术改造，采用远红外电热炉技术，运用远红外辐射热效应，建成三段温区电热发泡炉，泡沫玻璃优等一级品率连年达产100％，产品质量指标到达美国和日本同类产品的原则。
l 上海维碧保温材料企业
一家中外公资企业，专生产营销各式泡沫玻璃年产量达3000m3；采用国内较先进的燃油加热隧道窑发泡烧成工艺
五、生产投资分析
运用工业粉煤灰和废玻璃为重要原料生产泡沫玻璃，可大大减少泡沫玻璃的生产成本，有助于推进泡沫玻璃发展，其优良性能及合理价格，在建材领域具有很好的竞争优势。该分析就基于在工业化生产中用废弃碎玻璃及粉煤灰作为重要原料，添加少许矿物料及部分化学药物，经球机粉碎后，装入美国康宁企业原则尺寸的耐热钢模具中，置入加热窑内发泡、退火的工艺。这需至少150千伏安的电力和以燃气为燃料，生产所需设备包括发泡窑、退火窑、粗磨机、细磨机、切割加工设备、电力辅助设备、耐热钢模具、导热系数测定仪、吸声系数测定仪、体积密度测定仪、抗压强度测定仪、抗折强度测定仪等。上述设备除窑炉是非标产品，其他均可在国内购得。如下是采用“二步法”生产泡沫玻璃年产1立方米泡沫玻璃的原辅料、设备、投资及收益分析：
1. 原辅材料来源
泡沫玻璃是一种生产成本低而技术附加值高的产品。生产泡沫玻璃的原辅材料的90%以上是碎玻璃、粉煤灰、炉渣。它们的来源非常广泛，玻璃厂家每年就有大概20%的下脚料——废弃玻璃急待处理，尚有报废汽车的玻璃、建筑工程中的废弃玻璃等，以及热电厂和机关单位锅炉房处的大量粉煤灰，都可成为泡沫玻璃生产的原材料。碎玻璃和粉煤灰不仅价格廉价，并且每吨碎玻璃可以生产大概3~5立方米的泡沫玻璃毛坯，年产1立方米泡沫玻璃添加剂是几种化工原料按一定的比例混和而成，在市场上易购得并且价格低廉。因此，生产泡沫玻璃辅助原料充足，消耗量小，综合费用低。
2. 重要生产技术指标
1、炉内气氛应能在氧化气氛至弱还原气氛之间持续可调，且稳定不变。
2、能按生产工艺规定精确控温，按温精度为±1~2℃。
3、炉内横断面的温差：<±10℃。
4、烟气污染物排放量低：
NOX ≤60ppm，SOX≤40ppm。
5、燃耗：0.7公斤液化石油气/公斤合格产品（或100立方米天然气/立方米毛坯）。
6、毛坯合格率：≥90%。
3. 投资状况
l 土建投资
建成年产1.2×104立方米泡沫玻璃毛坯工业化生产线，需要主厂房面积1620平方米（18×90）原则厂房，辅助厂房面积800平方米，约130万元（未算土地费用）。电力需求50千伏安。
l 重要设备投资
序号
名      称
数量
报价（万元）
备    注
1
发泡窑
1台
160
专用设备
2
退火窑
1台
112
专用设备
3
耐热钢模具
1500个
75

4
破碎机
2台
5

5
筒磨机
1台
30

6
切割加工设备
4台
20

7
其他辅助设备

58
称量设备、混合设备、运送设备、分派器
8
烘干窑
2座
15

9
干燥室
1座
12

10
小型液化气站

33

合　　计

520

l 仪器设备投资
序号
名        称
数量
报价（万元）
备    注
1
导热系数测定仪
1
5
可外测
2
吸声系数测定仪
1
10
可外测
3
体积密度测定仪
1
1

4
强度测定仪
1
3
抗折、抗压
5
玻璃成分检测仪
1
7

6
粒度检测仪
1
5

7
泡沫玻璃试验炉
2
20

8
试验用破粉碎设备

2

合　　计

53

l 固定资产合计
从土建投资、重要设备投资、仪器设备投资上看，合计固定资产投资703万元。
l 流动资金：流动资金200万元。
4. 生产成本
（产品容重按200公斤/立方米计算）
l 原辅材料 单位：元/立方米毛坯
序号
名    称
单位
单价
数量
金额
备注
1
碎玻璃及粉煤灰
吨
250
0.2
50

2
辅    料

40
脱模剂、发泡剂、发泡辅助剂等
合        计

90

l 动力消耗 单位：元/立方米毛坯
序号
名    称
单位
单价
数量
金额
备注
1
电    力
度
0.5
60
30

2
液化气
公斤
2.5
70
175

合    计

205

l 制造费用
重要为折旧费及损耗（一般折旧周期），设备维修费用（按照设备投资的5%），模具损耗（9个月更换），职工工资及企业管理费，流动资金利息等，生产总成本大概800万元。
5. 经济效益分析
毛坯合格率按85%计算，扣除废品和切割下来的边角料，成品率按70%（假如成品是板材，成品率可达90%以上）计算，成品平均单位价元/立方米，这里以1500元/立方米计算。边角废料作为某些化工设备的填充材料发售平均单价为500元/立方米。
销售总额 = 1500×85%×70%×1.2 +500×[1-85%×70%]×1.2= 1314万元
年利润=1314-800= 514万元
销售税金=514×17%= 87.38万元
利税总额=514- 87.38= 426.62万元
应缴所得税= 426.62×33%= 140.8万元
净利润= 426.62- 140.8=285.8万元
从环境保护角度来看其经济效益，由于生产泡沫玻璃原料是运用多种废弃玻璃，粉煤灰，属于废物综合运用，不导致环境污染和生态破坏，生产的产品具有明显的环境保护效益，并且可为国家节省大量的土地、燃料、人力物力，并且在生产和使用过程中不会对环境产生不良影响，生产过程不产生“三废”，是一种绿色节能产品。仅一条年产10000立方米生产线每年就可为国家节省土地200亩，为建筑物节能50~68%，使建筑物构造减轻重量20~30%。
六、风险分析
目前国内泡沫玻璃产业的发展，已开始进入一种从主线上提高产品质量、扩大规模效益、开拓建筑市场的新阶段。然而在此后的发展过程中，与否可以做到合理布局，防止盲目反复上马，减少挥霍，将决定使该产业在我国能有良好的发展。
我国泡沫玻璃的生产技术还不够成熟，以中小企业为主，管理还相对混乱，产能增长也许带来价格战，前期不停破产、被收购、更名等的企业便是由此而来，他们多数低价抢占市场，产品参差不齐，低水平反复建设。因此，怎样防止与其他中小企业产生恶性竞争，也将影响到项目的进行和发展。
泡沫玻璃的应用领域目前尚有一定的局限性，而建筑节能、保温材料的种类诸多，优质的材料选择诸多，也也许被其他节能保温材料所替代。
此外，能源、原材料、运送等涨价，将导致成本上升，产品自身的性能向多功能化方向发展，而满足多种需求，暂未能得到令人满意处理，重要就是在轻质隔热与强度、价格上不能得到很好的平衡。
