综合布线系统工程概预算.pptx

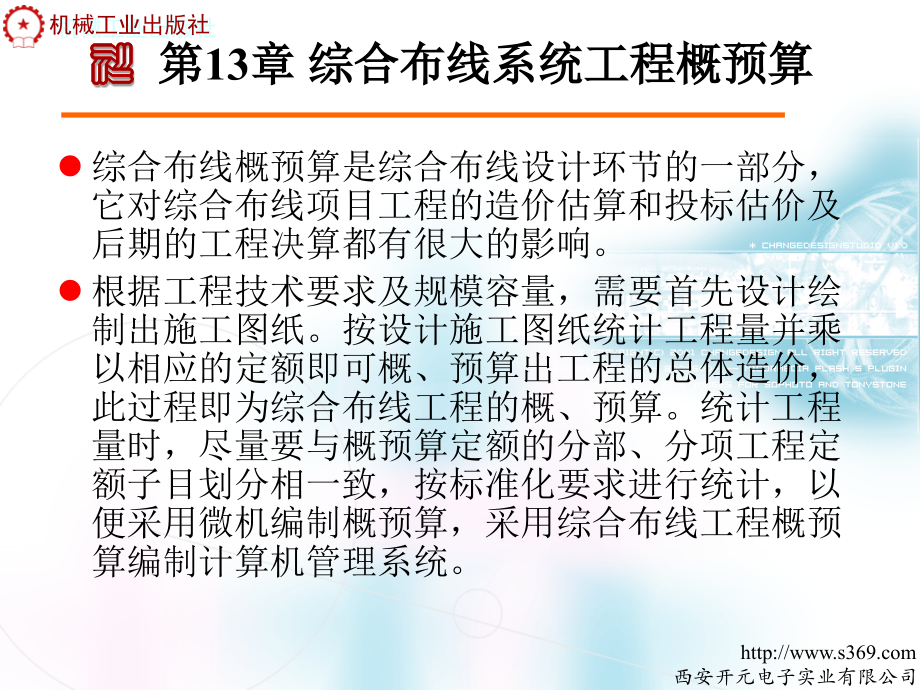

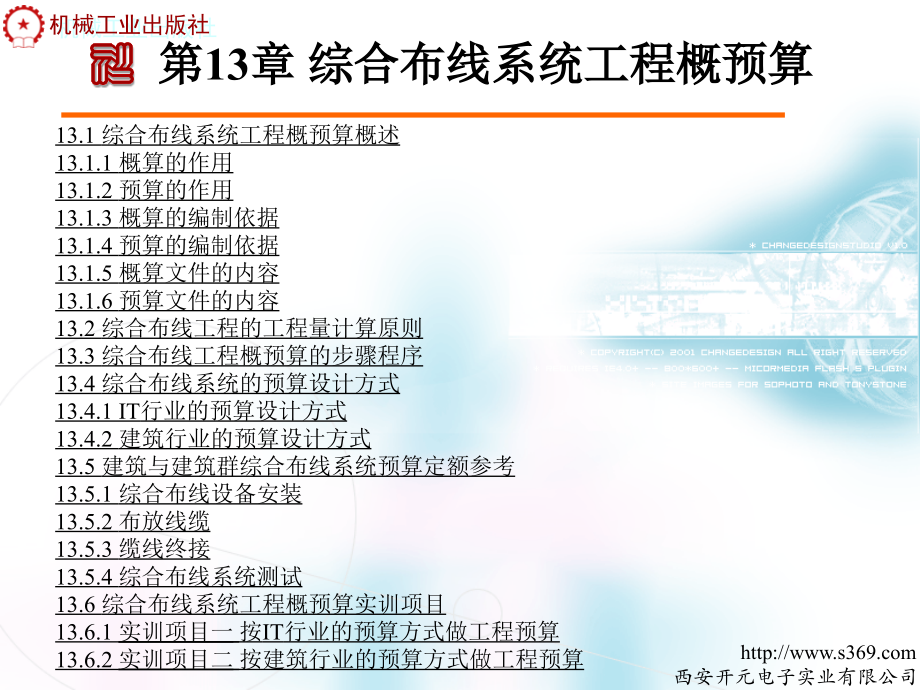

,综合布线概预算是综合布线设计环节的一部分，它对综合布线项目工程的造价估算和投标估价及后期的工程决算都有很大的影响。,根据工程技术要求及规模容量，需要首先设计绘制出施工图纸。按设计施工图纸统计工程量并乘以相应的定额即可概、预算出工程的总体造价，此过程即为综合布线工程的概、预算。统计工程量时，尽量要与概预算定额的分部、分项工程定额子目划分相一致，按标准化要求进行统计，以便采用微机编制概预算，采用综合布线工程概预算编制计算机管理系统。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,13.1,综合布线系统工程概预算概述,13.1.1,概算的作用,13.1.2,预算的作用,13.1.3,概算的编制依据,13.1.4,预算的编制依据,13.1.5,概算文件的内容,13.1.6,预算文件的内容,13.2,综合布线工程的工程量计算原则,13.3,综合布线工程概预算的步骤程序,13.4,综合布线系统的预算设计方式,13.4.1 IT,行业的预算设计方式,13.4.2,建筑行业的预算设计方式,13.5,建筑与建筑群综合布线系统预算定额参考,13.5.1,综合布线设备安装,13.5.2,布放线缆,13.5.3,缆线终接,13.5.4,综合布线系统测试,13.6,综合布线系统工程概预算实训项目,13.6.1,实训项目一 按,IT,行业的预算方式做工程预算,13.6.2,实训项目二 按建筑行业的预算方式做工程预算,13.1,综合布线系统工程概预算概述,建设工程的概（预）算是对工程造价进行控制的主要依据，它包括设计概算和施工图预算。设计概算是设计文件的重要组成部分，应严格按照批准的可行性研究报告和其他有关文件进行编制。施工图预算则是施工图设计文件的重要组成部分，应在批准的初步设计概算范伟内进行编制。,概（预）算必须由持有勘察设计证书资格的单位编制。同样，其编制人员也必须持有信息工程概（预）算资格证书。,综合布线系统的概（预）算编制办法，原则上参考通信建设工程概算、预算编制办法作为依据，并应根据工程的特点和其他要求，结合工程所在地区，按地区（计委）建委颁发有关工程概算、预算定额和费用定额编制工程概（预）算。如果按通信定额编制布线工程概预算，则参照,通信建设工程概算、预算编制办法及定额费用,及邮部,1995626,号文要求进行。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,13.1.1,概算的作用,1,）概算是确定和控制固定资产投资、编制和安排投资计划、控制施工图预算的主要依据。,2,）概算是签订建设项目总承包合同、实行投资包干以及核定贷款额度的主要依据。,3,）概算是考核工程设计技术经济合理性和工程造价的主要依据之一。,4,）概算是筹备设备、材料和签订订货合同的主要依据,5,）概算在工程招标承包制中是确定标底的主要依据。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,13.1.2,预算的作用,1,）预算是考核工程成本、确定工程造价的主要依据。,2,）预算是前定工程承、发包合同的依据。,3,）预算是工程价款结算的主要依据。,4,）预算是考核施工图设计技术经济合理性的主要依据之一,13.1.3,概算的编制依据,1,）批准的可行性研究报告。,2,）初步建设或扩大初步设计图纸、设备材料表和有关技术文件,3,）建筑与建筑群综合布线工程费用有关文件。,4,）通信建设工程概算定额及编制说明。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,13.1.4,预算的编制依据,1,）批准初步设计或扩大初步设计概算及有关文件。,2,）施工图、通用图、标准图及说明。,3,）,建筑与建筑群综合布线,预算定额。,4,）通信工程预算定额及编制说明。,5,）通信建设工程费用定额及有关文件。,13.1.5,概算文件的内容,1,）工程概况、规模及概算总价值。,2,）编制依据：依据的设计、定额、价格及地方政府有关规定和信息产业部未作统一规定的费用计算依据说明。,3,）投资分析：主要分析各项投资的比例和费用构成，分析投资情况，说明建设的经济合理性及编制中存在的问题。,4,）其他需要说明的问题。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,13.1.6,预算文件的内容,1,）工程概况，预算总价值。,2,）编制依据及对采用的收费标准和计算方法的说明。,3,）工程技术经济指标分析。,4,）其他需要说明的问题。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,13.2,综合布线工程的工程量计算原则,1.,工程量计算要求,1,）工程量的计算应按工程量计算规则进行，即工程量项目的划分、计量单位的取定、有关系数的调整换算等。,2,）工程量的计算无论是初步设计，还是施工图设计，都要依据设计图纸计算。,3,）工程量的计算方法各不相同，而我们要求从事概预算的人员，应在总结经验的基础上，找出计算工程量中影响预算及时性和准确性的主要矛盾，同时还要分析工程量计算中各个分项工程量之间的共性和个性关系，然后运用合理的方法加以解决。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,2.,计算工程量应注意的问题,1,）熟悉图纸。要及时地计算出工程量，首先要熟悉图纸，看懂有关文字说明，掌握施工现场有关的问题。,2,）要正确划分项目和选用计量单位。所划分的项目和项目排列的顺序及选用的计量单位应与定额的规定完全一致。,3,）计算中要采用的尺寸要符合图纸中的尺寸要求。,4,）工程量应以安装就位的净值为准，用料数量不能作为工程量。,5,）对于小型建筑物和构筑物可另行单独规定计算规则或估列工程量和费用。,3.,工程量计算的顺序,1,）顺时针计算法，即从施工图纸右上角开始，按顺时针方向逐步计算，但一般不采用。,2,）横竖计算法或称坐标法，即以图纸的轴线或坐标为工具分别从左到右，或从上到下逐步计算。,3,）编号计算方法，即按图纸上注明的编号分类进行计算，然后汇总同类工程量。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,13.3,综合布线工程概预算的步骤程序,1.,概、预算的编制程序,1,）收集资料，熟悉图纸。,2,）计算工程量。,3,）套用定额，选用价格。,4,）计算各项费用。,5,）复核。,6,）拟写编制说明。,7,）审核出版，填写封皮，装订成册。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,2.,引进设备安装工程概、预算编制,1,）引进设备安装工程概、预算的编制是指引进设备的费用、安装工程费用及相关的税金和费用的计算。无论从何国引进，除必须编制引进的设备价款外，一律按设备到岸价（,CIF,）的外币折成人民币价格，再按本办法有关条款进行概、预算的编制。,2,）引进设备安装工程应由国内设备单位作为总体设计单位，并编制工程总概、预算。,3,）引进设备安装工程概、预算编制的依据为：经国家或有关部门批准的订货合同、细目及价格，国外有关技术经济资料及相关文件，国家及原邮电行业通信工程概、预算编制办法、定额和有关规定。,4,）引进设备安装工程概、预算应用两种货币形式表现，外币表现可用美货币。,5,）引进设备安装工程概、预算除包括本办法和费用定额规定的费用外，还包括关税、增值税、工商统一费、进口调节税、海关监理费、外贸手续费、银行财务费和国家规定应记取的其他费用，其记取标准和办法按国家和相关部门有关规定办理。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,3.,概、预算的审批,1,）设计概算的审批。设计概算由建设单位主管部门审批，必要时可由委托部门审批；设计概算必须经过批准方可作为控制建设项目投资及编制修正概算的依据。设计概算不得突破批准的可行性研究报告投资额，若突破时，由建设单位报原可行性研究报告批准部门审批。,2,）施工图预算的审批。施工图预算应由建设单位审批；施工图预算需要由设计单位修改，由建设单位报主管部门审批。,4.,综合布线工程概预算编制软件,综合布线工程概预算过去一直是手工编制。随着计算机的普及和应用，近年来相关技术单位开发出了综合布线工程概预算编制软件。如北京通太科技开发有限公司开发的综合布线工程概预算软件既有,windows,单用户版，又有网络版。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,13.4,综合布线系统的预算设计方式,13.4.1 IT,行业的预算设计方式,IT,行业的预算设计方式取费的主要内容一般由材料费、施工费、设计费、测试费、税金等组成。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,表,13-1,典型的,IT,行业的综合布线系统工程预算表,序 号,名 称,单 价,数 量,金额,(,元,),1,信息插座,(,含模块,),100,元,/,套,130,套,13 000,2,五类,UTP,1000,元,/,箱,12,箱,12 000,3,线槽,6.8,元,/m,600 m,4080,4,48,口配线架,1350,元,/,个,2,个,2700,5,配线架管理环,120,元,/,个,2,个,240,6,钻机及标签等零星材料,/,/,1500,7,设备总价,(,不含测试费,),33 520,8,设计费,(5%),1676,9,测试费,(5%),1676,10,督导费,(5%),1676,11,施工费,(15%),5028,12,税金,(3.41%),1140,13,总计,44 716,13.4.2,建筑行业的预算设计方式,建筑行业流行的设计方案取费是按国家的建筑预算定额标准来核算的，一般由下述内容组成：材料费、人工费,(,直接费小计、其他直接费、临时设施费、现场经费,),、直接费、企业管理费、利润税金、工程造价和设计费等。,1.,核算材料费与人工费,由分项布线工程明细项的定额进行累加求得材料费与人工费。,2.,核算其他直接费,其他直接费,=,人工费,费率，如费率取,28.9%,；,临时设施费,=(,人工费人工其他直接费,),费率，如费率取,14.7%,现场经费,=(,人工费人工其他直接费,),费率，如费率取,18.8%,；,其他直接费合计,=,其他直接费临时设施费现场经费。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,3.,核算各项规定取费,直接费,=,材料费工程费其他直接费合计；,企业管理费,=,人工费,费率，如费率取,103%,；,利润,=,人工费,费率，如费率取,46%,；,税金,=,直接费企业管理费利润,费率，如费率取,3.4%,；,小计,=,；,建筑行业劳保统筹基金,=,费率，如费率取,1%,；,建材发展补充基金,=,费率，如费率取,2%,；,工程造价,=,；,设计费,=,工程造价,费率，如费率取,10%,；,合计,=,。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,13.5,建筑与建筑群综合布线系统预算定额参考,13.5.1,综合布线设备安装,1.,敷设管路,工作内容：,1),敷设钢管：管材检查、配管、锉管内口、敷管、固定、试通、接地、伸缩及沉降处理、做标记等。,2),敷设硬质,PVC,管：管材检查、配管、锉管内口、敷管、固定、试通、做标记等。,3),敷设金属软管：管材检查、配管、敷管、连接接头、做标记等,敷设管路定额见表,13-2,。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,2.,敷设线槽,工作内容：,1),敷设金属线槽：线槽检查、安装线槽及附件、接地、做标记、穿墙处封堵等。,2),敷设塑料线槽：线槽检查、测位、安装线。,敷设线槽定额见表,13-3,。,3.,安装过线,(,路,),盒和信息插座底盒,(,接线盒,),工作内容：开孔、安装盒体、密封连接处。,安装过线盒和信息插座底盒定额见表,13-4,。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,4.,安装桥架,工作内容：固定吊杆或支架、安装桥架、墙上钉固桥架、接地、穿墙处封堵、做标记等。,安装桥架定额见表,13-5,。,5.,开槽,工作内容：划线定位、开槽、水泥砂浆抹平等。,开槽定额见表,13-6,。,6.,安装机柜、机架、接线箱、抗震底座,工作内容：开箱检查、清洁搬运、安装固定、附件安装、接地等。,安装机柜、机架、接线箱定额见表,13-7,。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,13.5.2,布放线缆,1.,布放电缆,1),管、暗槽内穿放电缆。,工作内容：检验、抽测电缆、清理管,(,暗槽,),、制作穿线端头,(,钩,),、穿放引线、穿放电缆、做标记、封堵出口等。,穿放电缆定额见表,13-8,。,2),桥架、线槽、网络地板内明布电缆。,工作内容：检验、抽测电缆、清理槽道、布放、绑扎电缆、做标记、封堵出口等。,明布电缆定额见表,13-9,。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,2.,布线光缆、光缆外护套、光纤束,工作内容：,1),管道、暗槽内穿放光缆：检验、测试光缆、清理管,(,暗槽,),、制作穿线端头,(,钩,),、穿放引线、穿放光缆、出口衬垫、做标记、封堵出口等。,2),桥架、线槽、网络地板内明布光缆：检验、测试光缆、清理槽道、布放、绑扎光缆、加垫套、做标记、封堵出口等。,3),布放光缆护套：清理槽道、布放、绑扎光缆护套、加垫套、做标记、封堵出口等。,4),气流法布放光纤束：检验、测试光纤、检查护套、气吹布放光纤束、做标记、封堵出口等。,光缆布线定额见表,13-10,。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,13.5.3,缆线终接,1.,缆线终接和终接部件安装,工作内容：,1),卡接对绞电缆：编扎固定对绞缆线、卡线、做屏蔽、核对线序、安装固定接线模块,(,跳线盘,),、做标记等。,线缆终接和终接部件安装定额见表,13-11,。,2),安装,8,位模块式信息插座：固定对绞线、核对线序、卡线、做屏蔽、安装固定面板及插座、做标记等。,信息插座安装定额表见表,13-12,。,3),安装光纤信息插座：编扎固定光纤、安装光纤连接器及面板、做标记等,4),安装光纤连接盘：安装插座及连接盘、做标记等。,5),光纤连接：端面处理、纤芯连接、测试、包封护套、盘绕、固定光纤等,6),制作光纤连接器：制装接头、磨制、测试等。,光纤连接定额见表,13-13,。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,2.,制作跳线,工作内容：量裁缆线、制作跳线连接器、检验测试等。,制作跳线定额见表,13-14,。,13.5.4,综合布线系统测试,工作内容：测试、记录、编制测试报告等。,布线系统测试定额见表,13-15,。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,13.6,综合布线系统工程概预算实训项目,13.6.1,实训项目一 按,IT,行业的预算方式做工程预算,【,实训目的,】,1,）通过按照,IT,行业预算方式做工程预算项目实训，掌握各种项目费用的取费基数标准。,2,）熟练综合布线使用材料种类、规格。,3,）掌握,IT,行业综合布线工程项目预算方法。,4,）训练工程数据表格的制作方法和能力。,【,实训要求,】,1,）使用,Microsoft Word,或,Microsoft Excel,完成项目材料的整理,2,）完成本校网络综合布线系统工程预算。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,【,实训步骤,】,1,）分析项目使用材料种类。,2,）制作综合布线系统工程预算表。,3,）填写综合布线系统工程预算表。,4,）工程预算。,【,实训报告要求,】,1,）掌握综合布线系统工程预算表制作方法。,2,）基本掌握,Microsoft Word,、,Microsoft Excel,工作表软件在工程技术中的应用。,3,）完成工程预算。,4,）总结实训经验和方法。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,13.6.2,实训项目二 按建筑行业的预算方式做工程预算,【,实训目的,】,1,）通过按照建筑行业预算方式做工程预算项目实训，掌握各项目定额标准。,2,）熟练综合布线预算表的编制。,3,）掌握建筑行业综合布线工程项目预算方法。,【,实训要求,】,1,）使用综合布线工程概预算编制软件。,2,）根据对综合布线工程的了解，查找相关的资料和预算定额，完成本校网络综合布线系统工程预算。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,【,实训步骤,】,1,）分析项目使用材料种类。,2,）软件编制综合布线工程预算表。,3,）套用综合布线系统工程定额。,4,）完成工程预算。,【,实训报告要求,】,1,）掌握综合布线系统工程预算定额的套用。,2,）基本掌握综合布线工程概预算编制软件的应用。,3,）完成工程预算。,4,）总结实训经验和方法,。,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,表,13-2,敷设管路定额表,定额编号,TX8-001,TX8-002,TX8-003,TX8-004,TX8-005,项 目,敷设钢管,(100 m),敷设硬质,PVC,管,(100 m),敷设金属软管,(,根,),25 mm,以下,50 mm,以下,25 mm,以下,50 mm,以下,名 称,单位,数 量,人,工,技工,工日,2.63,3.95,1.76,2.64,-,普工,工日,10.52,15.78,7.04,10.56,0.40,主,要,材,料,钢管,m,103.00,103.00,-,-,-,硬质,PVC,管,m,-,-,105,00,105.00,-,金属软管,m,-,-,-,-,*,配件,套,*,*,*,*,*,机,械,交流电焊机,(21 kV,A,以内,),台班,0.60,0.90,-,-,-,返回,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,表,13-3,敷设线槽定额表,定额编号,TX8-006,TX8-007,TX8-008,TX8-009,TX8-010,项 目,敷设金属线槽,敷设塑料线槽,150 mm,宽以下,300 mm,宽以下,300 mm,宽以上,100 mm,宽以下,100 mm,宽以上,名 称,单位,数 量,人工,技工,工日,5.85,7.61,9.13,3.51,4.21,普工,工日,17.55,22.82,27.38,10.53,12.64,主要材料,金属线槽,m,105.00,105.00,105.00,-,-,塑料线槽,m,-,-,-,105.00,105.00,配件,套,*,*,*,*,*,机械,单位：,100m,返回,西安开元电子实业有限公司,第,13,章 综合布线系统工程概预算,表,13-4,安装过线盒和信息插座底盒定额表,单位：10个,定额编号,TX8,-,011,TX8,-,012,TX8,-,013,TX8,-,014,TX8,-,015,TX8,-,016,TX8,-,017,项 目,安装过线,(,路,),盒,(,半周长,),安装信息插座底盒,(,接线盒,),200 mm,以下,200 mm,以上,明装,砖墙内,混凝土,墙 内,木地,板内,防静电钢质地板内,名 称,单位,数 量,人,工,技工,工日,-,0.90,-,-,-,-,-,普工,工日,0.40,0.40,0.40,0.98,1.37,0.84,1.68,主,要,材,料,过线,(,路,),盒,个,10.00,10.00,-,-,-,-,-,信息插座底盒或接线盒,个,-,-,10.20,10.20,10.20,10.20,10.20,机,械,注：,1,、安装过线（路）盒，包括在线槽上和管路上两种类型均执行本定额。,2,、明装信息插座底盒的工作内容中无“开孔”工序。,返回,西安开元电子实业有限公司,表,13-5,安装桥架定额表,单位：10,m,注：安装桥架，包括梯形、托盘式和槽式三种类型均执行本定额。,定额编号,TX8,-,018,TX8,-,019,TX8,-,020,TX8,-,021,TX8,-,022,TX8,-,023,项 目,安装吊装式桥架,安装支撑式桥架,100 mm,宽以下,300 mm,宽以下,300 mm,宽以上,100 mm,宽以下,300 mm,宽以下,300 mm,宽以上,名 称,单位,数 量,人工,技工,工日,0.37,0.41,0.45,0.28,0.31,0.34,普工,工日,3.33,3.66,4.03,2.52,2.77,3.05,主要,材料,桥架,m,10.10,10.10,10.10,10.10,10.10,10.10,配件,套,*,*,*,*,*,*,机械,第,13,章 综合布线系统工程概预算,西安开元电子实业有限公司,定额编号,TX8,-,024,TX8,-,025,TX8,-,026,项 目,垂直安装桥架,100 mm,宽以下,300 mm,宽以下,300 mm,宽以上,名 称,单位,数 量,人工,技工,工日,0.17,0.22,0.29,普工,工日,1.36,1.77,2.30,主要,材料,桥架,m,10.10,10.10,10.10,立柱,m,配件,套,*,*,*,机械,注：垂直安装密封桥架，按本定额工日乘以,1.2,系数计取。,返回,第,13,章 综合布线系统工程概预算,西安开元电子实业有限公司,表,13-6,开槽定额表,单位：,m,定额编号,TX8,-,027,TX8,-,028,项 目,开槽,砖槽,混凝土槽,名 称,单位,数 量,人工,技工,工日,-,-,普工,工日,0.07,0.28,主要材料,水泥,#325,Kg,1.00,1.00,粗砂,Kg,3.00,3.00,机械,注：本定额是按预埋长度为,1m,的,25mm,以下的钢管取定的开槽定额工日。,返回,第,13,章 综合布线系统工程概预算,西安开元电子实业有限公司,表,13-7,安装机柜、机架、接线箱定额表,定额编号,TX8,-,029,TX8,-,030,TX8,-,031,TX8,-0,32,项 目,安装机柜、机架,(,架,),安装接线箱,(,个,),制作安装抗震,底座,(,个,),落地式,墙挂式,名 称,单位,数 量,人,工,技工,工日,2.00,3.00,2.70,1.67,普工,工日,0.67,1.00,0.90,0.83,主,要,材,料,机柜,(,机架,),个,1.00,1.00,-,-,接线箱,个,-,-,1.00,-,抗震底座,个,-,-,-,1.00,附件,套,*,*,*,*,机,械,返回,第,13,章 综合布线系统工程概预算,西安开元电子实业有限公司,表,13-8,穿放电缆定额表,单位：100m/条,定额编号,TX8,-,033,TX8,-,034,TX8,-,035,TX8,-,036,TX8,-,037,项 目,穿放,4,对对绞电缆,穿放大对数对绞电缆,非屏蔽,50,对以下,非屏蔽,100,对以下,屏蔽,50,对以下,屏蔽,100,对以下,名 称,单位,数 量,人,工,技工,工日,0.85,1.20,1.68,1.32,1.85,普工,工日,0.85,1.20,1.68,1.32,1.85,主,要,材,料,对绞电缆,m,102.50,103.00,102.50,102.50,103.00,103.00,镀锌铁线,1.5 mm,Kg,0.12,0.12,0.12,0.12,0.12,镀锌铁线,4.0 mm,Kg,-,1.80,1.80,1.80,1.80,钢丝,1.5 mm,Kg,0.25,-,-,-,-,机械,返回,第,13,章 综合布线系统工程概预算,西安开元电子实业有限公司,表,13-9,明布电缆定额表,单位：100m/条,定额编号,TX8,-,038,TX8,-,039,TX8,-,040,项 目,明布,4,对对绞电缆,明布大对数对绞电缆,50,对以下,100,对以下,名 称,单位,数 量,人工,技工,工日,0.51,0.96,0.29,普工,工日,0.51,0.96,2.30,主要材料,4,对对绞电缆,m,102.50,103.00,-,10.10,50,对以下对绞电缆,m,-,102.50,103.00,-,100,对以下对绞电缆,m,-,-,102.50,103.00,机械,返回,第,13,章 综合布线系统工程概预算,西安开元电子实业有限公司,表,13-10,光缆布线定额表,单位：100m/条,定额编号,TX8,-,041,TX8,-,042,TX8,-,043,TX8,-,44,项 目,管、暗槽内穿放光缆,桥架、线槽、网络地板内明布光缆,布放光缆,护套,气流法布放光纤束,名 称,单位,数 量,人工,技工,工日,1.36,0.90,0.90,0.89,普工,工日,1.36,0.90,0.90,0.13,主要材料,光缆,m,102.00,102.00,-,-,光缆护套,m,-,-,102.00,-,光纤束,m,-,-,-,102.00,机械,气流敷设机,(,套,),台班,-,-,-,0.02,返回,第,13,章 综合布线系统工程概预算,西安开元电子实业有限公司,表,13-11,线缆终接和终接部件安装定额表,定额编号,TX8,-,045,TX8,-,046,TX8,-,047,TX8,-0,48,项 目,卡接,4,对对绞电缆,(,配线架侧,)(,条,),卡接大对数对绞电缆,(,配线架侧,)(100,对,),非屏蔽,屏蔽,非屏蔽,屏蔽,名 称,单位,数 量,人工,技工,工日,0.06,0.08,1.13,1.50,普工,工日,-,-,-,-,主要材料,机械,返回,第,13,章 综合布线系统工程概预算,西安开元电子实业有限公司,表,13-12,信息插座安装定额表,定额编号,TX8,-,049,TX8,-,050,TX8,-,051,TX8,-,052,TX8,-,053,TX8,-,054,项 目,安装,8,位模块式信息插座,安装光纤信息插座,单 口,双 口,双口,四口,非屏蔽,屏蔽,非屏蔽,屏蔽,名 称,单位,数 量,人工,技工,工日,0.45,0.55,0.75,0.95,0.30,0.40,普工,工日,0.07,0.07,0.07,0.07,-,-,主要材料,8,位模块式信息插座,(,单口,),个,10.00,10.00,-,-,-,-,8,位模块式信息插座,(,双口,),个,-,-,10.00,10.00,-,-,光纤信息插座,(,双口,),个,-,-,-,-,10.00,-,光纤信息插座,(,四口,),个,-,-,-,-,-,10.00,机械,注：安装双口以上,8,位模块式信息插座的工日定额在双口的基础上乘以系数,1.6,。,返回,第,13,章 综合布线系统工程概预算,西安开元电子实业有限公司,表,13-13,光纤连接定额,定额编号,TX8,-,055,TX8,-,056,TX8,-,057,TX8,-,058,TX8,-,059,TX8,-,060,TX8,-,061,项 目,安装光纤连接盘,(,块,),光纤连接,机械法,(,芯,),熔接法,(,芯,),磨制法,(,端口,),单模,多模,单模,多模,单模,多模,名 称,单位,数 量,人工,技工,工日,0.65,0.43,0.34,0.50,0.40,0.50,0.45,普工,工日,-,-,-,-,-,-,-,主要材料,光纤连接盘,块,1.00,-,-,-,-,-,-,光纤连接器材,套,-,1.01,1.01,1.01,1.01,-,-,磨制光纤连接器材,套,-,-,-,-,-,1.05,1.05,机械,光纤熔接机,台班,-,-,-,0.03,0.03,-,-,返回,第,13,章 综合布线系统工程概预算,西安开元电子实业有限公司,表,13-14,制作跳线定额表,单位：条,定额编号,TX8,-,062,TX8,-,063,TX8,-,064,项 目,电缆跳线,光纤跳线,单模,多模,名 称,单位,数量,人工,技工,工日,0.08,0.95,0.81,普工,工日,-,-,-,主要材料,4,对对绞线,m,*,-,-,光缆,m,-,*,*,跳线连接器,个,2.20,2.20,2.20,机械,返回,第,13,章 综合布线系统工程概预算,西安开元电子实业有限公司,表,13-15,布线系统测试定额表,单位：链路,定额编号,TX8,-,065,TX8,-,066,TX8,-,067,项 目,电缆链路测试,光纤链路测试,单光纤,双光纤,名 称,单位,数 量,人工,技工,工日,0.10,0.10,0.10,普工,工日,-,-,-,主要材料,机械,返回,第,13,章 综合布线系统工程概预算,
