济南恒隆广场地上部分高支模施工方案.docx

目 录
第一章 编制依据及工程概况 1
1.1编制依据 1
1.2工程概况 1
第二章 模板体系的选择 3
第三章 施工准备 4
3.1 技术准备 4
3.2 物资准备 4
3.3 劳动力准备 5
3.4 机具准备 5
第四章 施工流程和注意事项 5
4.1 模板搭设 5
4.2 模板拆除注意事项 9
第五章 施工安全 10
第六章 组织机构和应急措施 11

附件一：计算书
附件二：附图1：高支模区域平面分布图
附图2：梁支撑示意图
附图3：10.85m高度处高支模区域立杆分布及与混凝土柱连接分布图
附图4：15.85m高度处高支模区域立杆分布及与混凝土柱连接分布图

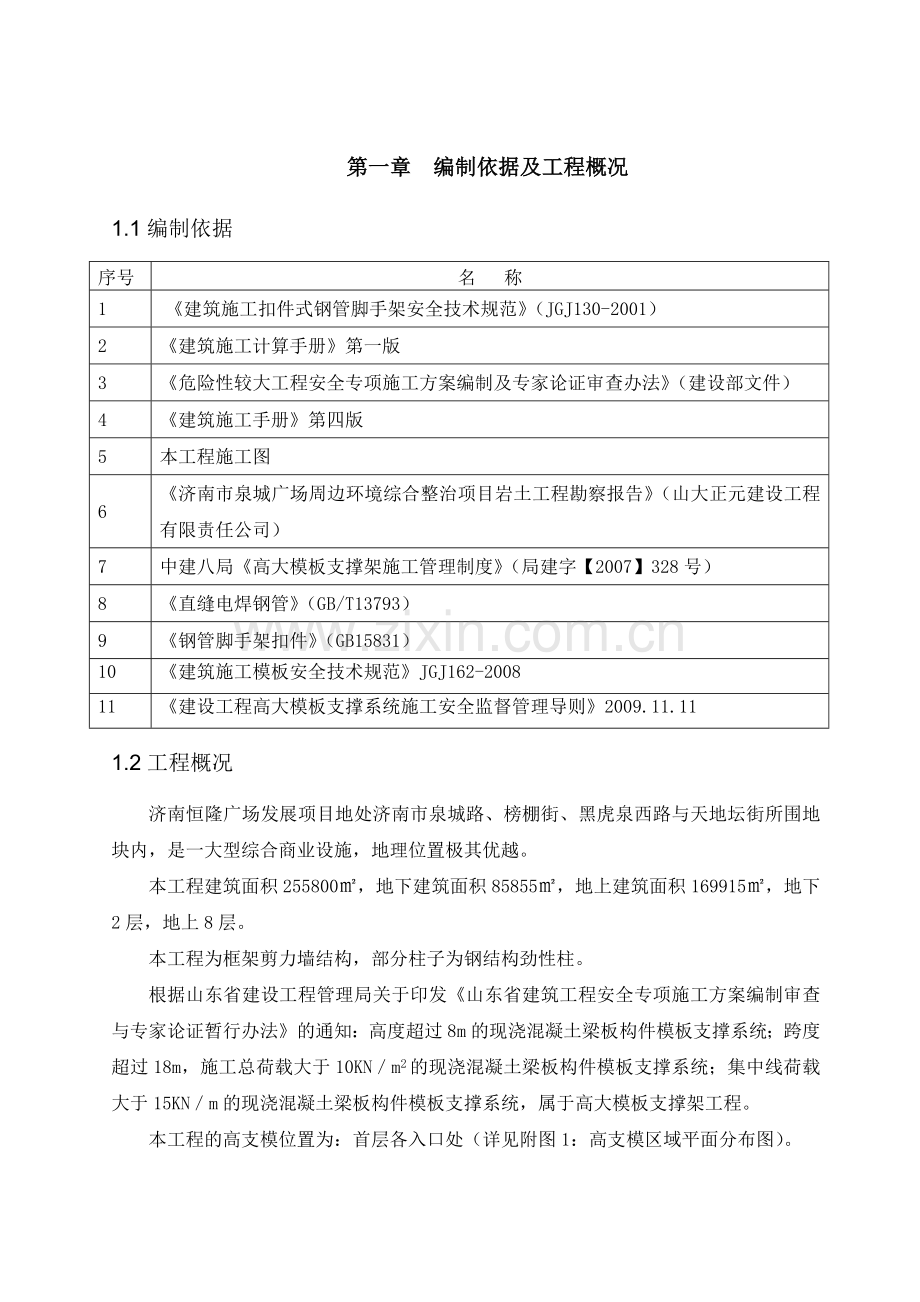

第一章 编制依据及工程概况
1.1编制依据
序号
名 称
1
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）
2
《建筑施工计算手册》第一版
3
《危险性较大工程安全专项施工方案编制及专家论证审查办法》（建设部文件）
4
《建筑施工手册》第四版
5
本工程施工图
6
《济南市泉城广场周边环境综合整治项目岩土工程勘察报告》（山大正元建设工程有限责任公司）
7
中建八局《高大模板支撑架施工管理制度》（局建字【2007】328号）
8
《直缝电焊钢管》（GB/T13793）
9
《钢管脚手架扣件》（GB15831）
10
《建筑施工模板安全技术规范》JGJ162-2008
11
《建设工程高大模板支撑系统施工安全监督管理导则》2009.11.11
1.2工程概况
济南恒隆广场发展项目地处济南市泉城路、榜棚街、黑虎泉西路与天地坛街所围地块内，是一大型综合商业设施，地理位置极其优越。
本工程建筑面积255800㎡，地下建筑面积85855㎡，地上建筑面积169915㎡，地下2层，地上8层。
本工程为框架剪力墙结构，部分柱子为钢结构劲性柱。
根据山东省建设工程管理局关于印发《山东省建筑工程安全专项施工方案编制审查与专家论证暂行办法》的通知：高度超过8m的现浇混凝土梁板构件模板支撑系统；跨度超过18m，施工总荷载大于10KN／m2的现浇混凝土梁板构件模板支撑系统；集中线荷载大于15KN／m的现浇混凝土梁板构件模板支撑系统，属于高大模板支撑架工程。
本工程的高支模位置为：首层各入口处（详见附图1：高支模区域平面分布图）。
本工程的高支模支撑体系直接支设在首层混凝土面上，该区域的柱网间距主要为9000×9000mm，柱子主要为直径800~1200mm的劲性钢结构混凝土柱。在高支模支撑体系施工之前，墙柱竖向构件混凝土浇注完成，可以作为支撑体系的水平支撑连接点。
高支模区域模板支撑系统高度为：42.225-31.225-0.15=10.85m（二层顶板厚度150mm），47.225-31.225-0.15=15.85m（三层顶板厚度150mm），梁截面尺寸主要有600×600 mm、850×700 mm、850×950mm、850×1000mm、1000×1000mm、1200×1200mm、1400×1200mm、1500×2500mm等。最大截面尺寸为：1500×2500mm，该尺寸的梁P3-P6/PD-PG轴线处，具体位置详见（详见附图1：高支模区域平面分布图）。
根据高支模区域梁截面尺寸类型，将梁按照梁宽进行分类，梁宽＜1000mm 、1000mm≤梁宽≤1200mm 、1200mm＜梁宽≤1500mm：
梁宽＜1000mm 的梁：
梁底沿梁宽方向设置三根立杆，立杆间距沿梁方向450mm，垂直梁方向360mm，高支模区域该梁宽范围最大的梁截面850×950；
1000mm≤梁宽≤1200mm 的梁：
梁底沿梁宽方向设置四根立杆，立杆间距沿梁方向450mm，垂直梁方向360mm，高支模区域该梁宽范围最大的梁截面1200×1200；
1200mm＜梁宽≤1500mm 的梁：
梁底沿梁宽方向设置五根立杆，立杆间距沿梁方向450mm，垂直梁方向360mm，高支模区域该梁宽范围最大的梁截面1500×2500；
见附图2：梁支撑示意图

第二章 模板体系的选择
本工程考虑到施工工期、质量和安全要求，故在选择方案时，主要考虑以下几点：
1、混凝土的浇筑顺序：先施工竖向结构的混凝土，然后搭设支撑体系，再施工水平结构；混凝土梁的施工从跨中向两端对称进行斜面浇筑。
2、模板及其支架的结构设计，力求做到结构安全可靠，造价经济合理。
3、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
4、选用材料时，力求做到常见通用、可周转利用、便于保养维修。
5、结构选型时，力求做到受力明确，构造措施到位，便于检查验收；
6、模板及模板支架的搭设，还必须符合JCJ162-2008检查标准要求，要符合山东省安全文明施工标准化工地的有关标准。
7、结合以上设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下模板体系方案：
构件规格
模板及支撑体系
梁(梁高2.5m)
模板
15厚木胶板
龙骨
梁底
次龙骨50×100mm木方@180mm，
主龙骨Φ48双钢管@450mm
梁侧
50×100mm木方次龙骨＠200，
Φ48双钢管做主龙骨@450,Φ14对拉螺杆＠500×450。
支撑体系
支撑采用扣件式钢管满堂支撑架，梁底立杆顺梁长度方向@450mm，梁宽方向@360mm，横杆步距1400mm，扫地杆距首层混凝土面200mm，立杆下端垫木采用50mm厚250mm宽通长脚手板，立杆上端采用可调支撑进行高度调节。剪刀撑沿架高连续布置，剪刀撑的斜杆与水平面的交角控制在45-60度之间。
板(150mm厚)
模板
15厚木胶板
次龙骨
50×100mm木方@180mm
主龙骨
双钢管@900mm。
支撑体系
支撑采用钢管满堂支撑架，Φ48钢管立杆纵横向@900mm，横杆步距1400mm，扫地杆首层混凝土面200mm，立杆下端垫木采用50mm通长脚手板，立杆上端采用可调支撑进行高度调节。剪刀撑沿高度连续布置，剪刀撑的斜杆与水平面的交角必须控制在45-60度之间。
第三章 施工准备
3.1 技术准备
编制施工方案，经过专家论证以后方可施工。
施工前人应向搭设人员进行书面和口头技术交底和安全交底。
对钢管扣件等进行检查验收，不合格的产品不得使用。
施工时，所有参加作业人员必须经过专门技术培训，考核合格后方可上岗。
3.2 物资准备
3.2.1 材料要求
按普通混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。
模板采用15厚的木胶板，50×100木方，φ48×3.5钢管，φ14对拉螺栓进行加固。
1、模板材料要求：
技术性能必须符合相关质量标准：通过收存、检查进场木胶板的出厂合格证和检测报告来检验。
外观质量检查标准（通过观察检验）：任意部位不得有腐朽、霉斑、鼓泡。不得有板边缺损、起毛。每平方米单板脱胶不大于0.001m2 。每平方米污染面积不大于0.005m2
规格尺寸标准：厚度检测方法：用钢卷尺在距板边20mm 处，长短边分别测3 点、1 点，取8 点平均值；各测点与平均值差为偏差。长、宽检测方法：用钢卷尺在距板边100mm 处分别测量每张板长、宽各2点，取平均值。对角线差检测方法：用钢卷尺测量两对角线之差。翘曲度检测方法：用钢直尺量对角线长度，并用楔形塞尺（或钢卷尺）量钢直尺与板面间最大弦高，后者与前者的比值为翘曲度。
2、钢管材料要求：
φ48mm×3.5mm，钢管上严禁打孔，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管外径、壁厚端面等偏差，表面锈蚀深度允许偏差△≤0.50mm，当锈蚀深度超过偏差时，不得使用。
钢管弯曲变形应符合规范：①各种杆件端部弯曲L≤1.5m，△≤5。②立杆钢管弯曲3m＜L≤4m，△≤12；4m≤L≤6m，△≤20。③水平杆斜杆的弯曲L≤6m，△≤30。
3、扣件材料要求
采用可锻铸铁制作的扣件,材质符合《钢管脚手架扣件》(GB15831)中的相关规定。
在螺栓拧紧扭力矩达到65N·m时,不得发生破坏。
3.2.2 材料配备

名称
单位
数量
规格
模板
平方米
7000
15mm
木方
立方
120
50×100
普通钢管
吨
760
Ф48×3.5mm 钢管
扣件
个
154000

3.3 劳动力准备
本工程高支模计划从09年12月25日开始搭设，10年1月25日完成。拟投入劳动力如下表所示：
工 种
人 数
任 务
架子工
80
负责架子搭设及拆除
测量放线工
6
负责脚手架垂直度控制
杂工
40
负责材料运输
3.4 机具准备
名称
单位
数 量
备 注
架子扳手
把
80
搭设和拆除架子用
力矩扳手
把
10
检查架子扣件拧紧力矩是否达到要求
第四章 施工流程和注意事项
4.1 模板搭设
4.1.1 施工流程
底层楼板混凝土浇筑完成→检查、加固地下一层、地下二层脚手架→铺设50厚木跳板→放线定位→安装底座→模板支撑体系搭设→独立框架柱钢筋→独立柱模板→独立柱砼浇筑→框架梁板模板→框架梁板钢筋绑扎→梁板砼浇筑→上部结构施工。
4.1.2 施工注意事项
1、模板支撑钢管必须在楼面弹线，上垫通长4000×250×50木跳板，每根立杆底部加设底座；
2、钢管架搭设横平竖直，纵横连通，连接件需连接牢固，水平拉撑连通；高支模的大横杆均应与周围普通楼层的脚手架连接成为一个整体，同时每步与框架柱有可靠连接，连接分布图见附图3: 10.85m高度处高支模区域立杆分布及与混凝土柱连接分布图；
附图4: 10.85m高度处高支模区域立杆分布及与混凝土柱连接分布图。
3、水平杆考虑底层人员通行和施工需要，第一道和第二道水平横杆间距1600mm。
4、立杆接长严禁使用搭接，必须采用对接扣件，相邻立杆接头不得在同一断面内，相互错开应大于500mm，各接头中心距主节点不宜大于步距的1/3。严禁将上段的钢管立杆与下段的钢管立杆错开固定在水平拉杆上。

5、上部可调支撑螺杆外径与钢管内径间隙不大于3mm。最上一步水平横杆距立杆顶100mm。本工程高支模处水平拉杆步距1400，顶部水平拉杆距模板底为350mm。
6、在立柱底距地面200mm高处，沿纵横向水平方向按纵下横上的程序设置扫地杆。
7、剪刀撑搭设：在外侧周围加设由下至上的连续剪刀撑；中间纵横向每隔10米左右搭设一道由下至上的竖向连续剪刀撑，其宽度为4~6米，剪刀撑的底部应与地面顶紧，夹角易为45~60度。同时在两纵横向相邻的竖向剪刀撑之间搭设之字斜撑，在有竖向剪刀撑的位置在竖向剪刀撑的底部、中部、顶部各增加一道水平剪刀撑。
8、在立杆周围外侧或中间有结构柱的位置，竖向每3M间距与建筑结构设置一个拉结点。
9、梁侧设置斜向支撑，采用钢管+可调支撑，对称斜向加固（尽量取45°）；梁混凝土的浇筑应从跨中向两端对称进行分层浇筑，每层厚度不得大于400mm。

支撑与结构柱连接示意图，平面图位置见附图3、附图4

梁支撑示意图（见附图2）
10、本工程1000×1200 mm、1100×800 mm、1100×2200 mm、1500×2200mm等梁截面较大，为加强类似梁的混凝土保温效果，我们采用梁的底模和侧模均采用双层模板支设，混凝土表面采用一道塑料薄膜和一道毛毡覆盖保温养护, 以保证混凝土不不受冻，并按照冬期施工要求在梁上、中、下分别布置测温点进行测温，并随时加强保温措施，以保证混凝土内外温差不超过25度，留置同条件临界强度试块以保证混凝土最终强度、留置拆模试块以保证混凝土在达到100%强度后方可拆除底部模板。
4.2 模板拆除注意事项
模板拆除根据现场同条件的试块指导强度，达到设计要求强度的100%，由技术人员发放拆模通知书后，方可拆模。
拆除模板的顺序与安装模板顺序相反，先支的模板后拆，后支的先拆。先拆非承重模板、后拆承重模板，并应从上而下进行拆除。拆下的模板不得抛扔，应按指定地点堆放。
拆模前应检查所使用的工具应有效可靠，扳手等工具必须装入工具袋或系挂在身上，并应检查拆模场所范围内的安全措施。
模板的拆除工作应设专人指挥。作业区应设围栏，其内不得有其它工种作业，并应设专人负责监护。拆下的模板、零配件严禁抛掷。
多人同时操作时，应明确分工、统一信号或行动，应具有足够的操作面，人员应站于安全处。
高处拆除模板时，应遵守有关高处作业的规定。严禁使用大锤和撬棍，操作层上临时拆下的模板堆放不能超过3层。
在提前拆除互相搭连并涉及其它后拆模板的支撑时，应补设临时支撑。拆模时，应逐块拆卸，不得成片撬落或拉倒。
拆模如遇中途停歇，应将已拆松动、悬空、浮吊的模板或支架进行临时支撑牢固或相互连接稳固。对活动部件必须一次拆除。
楼板模板拆除时，先调节顶部支撑头，使其向下移动，达到模板与楼板分离的要求，模板均落在满堂脚手架上。
模板拆除吊至存放地点时，模板保持平放，然后用铲刀、湿布进行清理。支模前刷脱模剂。模板有损坏的地方及时进行修理，以保证使用质量。

第五章 施工安全
1、拆模时操作人员必须挂好、系好安全带。
2、支模前必须搭好相关脚手架（见本工程脚手架方案及相关方案、相关安全操作规程等）。模板安装、钢筋绑扎、混凝土浇筑时，应避免材料、机具、工具过于集中堆放。不准存在探头板及未固定的杆。
3、浇筑混凝土前必须检查支撑是否可靠、扣件是否松动。浇筑混凝土时必须由模板支设班组设专人看模，随时检查支撑是否变形、松动，并组织及时恢复。经常检查支设模板吊钩、斜支撑及平台连接处螺栓是否松动，发现问题及时组织处理。
4、高支模区域模板混凝土均在冬期施工，施工过程中要做好防滑、防冻、防煤气中毒工作。脚手架要采取防滑措施。霜雪天后要及时清扫。大风雪后及时检查脚手架，防止空坠落事故发生。
5、木工机械必须严禁使用倒顺开关和专用开关箱，外壳接保护零线，且绝缘良好。电锯和电刨必须接用漏电保护器，锯片不得有裂纹（使用前检查，使用中随时检查）；且电锯必须具备皮带防护罩、锯片防护罩、分料器和护手装置。使用木工多用机械时严禁电锯和电刨同时使用；使用木工机械严禁戴手套；长度小于50cm 或厚度大于锯片半径的木料严禁使用电锯；两人操作时相互配合，不得硬拉硬拽；机械停用时断电加锁。
6、用塔吊吊运模板时，必须由起重工指挥，严格遵守相关安全操作规程。模板安装就位前需有缆绳牵拉，防止模板旋转不善撞伤人。
7、施工现场应搭设工作梯，作业人员不得爬支架上下。
8、环保与文明施工
做到工完场清。整个模板堆放场地与施工现场要达到整齐有序、干净无污染、低噪声、低扬尘、低能耗的整体效果。

第六章 组织机构和应急措施
1、成立应急领导小组
组长：张英志
副组长：焦小兵、李宝峰、汪黄东
组员：张坤、张志、朱广地、时建、裴兴峰、王涛、王怀银
2、建立应急流程
3、应急救援信号、标识、标示
配置统一的标记、标识。一旦事故发生，指挥人员、救援分队人员、各种车辆以及事故边界，区域的标记、标识立即使用，并按使用规定置于明显位置。
1）应急救援信号
应急救援信号识别见下表
序号
事件类别
哨声类型
1
着火信号
数短哨音
2
触电信号
长鸣哨音
3
应急撤离信号
紧急撤离与救援无关人员信号： 一长二短哨音
各救援人员撤离现场人员信号： 一长三短哨音
4
应急救援小组进入事故现场信号
一长一短哨音
5
事故排除安全信号
短哨一声

解除信号
短哨二声
2）应急救援标志、标识
应急救援标志标识见下表
序号
标志类型
标志描述
1
警戒区域标牌与标识
20厘米宽，黄色警戒线
2
应急救援人员标识
黄底袖圈红色事故救援字
施工现场应急响应管理流程图

应急电话：火警——119； 匪警——110； 交通事故——122； 急救——120

发现后立即向项目经理或现场负责人报告
发现人
迅速作出判断，下达应急指令；根据严重程度决定是否报警求助；同时以最快方式向公司主管部门报告。

项目经理或现场负责人
迅速判定项目经理部应急措施的适宜性，重大情况立即赶赴现场协助处理，并向局安全与环境管理部报告。

公司安全环境
主管部门
公司安全环境
主管部门
跟踪应急处理情况，必要时赶赴现场协助处理。收集公司的应急准备和响应报告。

局分管领导、安全和环境管理部
评审应急准备和响应程序，包括程序文件和应急预案以及响应过程的适宜性，必要时修订文件。

4、应急救援物资准备
应急救援物资准备见下表
序号
装备
作用或图片
1
对讲机若干
保证各救援分队与指挥机构短程内的信息畅通
2
个体防护器材6套

保应急救援人员个体安全
3
警戒线

紧急情况下设置警戒区域，禁止人员进入

灭火器材若干

小型火情自救

应急照明若干

紧急情况照明

信号发布器

信号发布
5、不同情况应急措施
1）火灾、爆炸事故
序号
原则或状态
具体内容
1
救人重于灭火
火场上如果有人受到火势威胁，首要任务是把被火围困的人员抢救出来。
2
先控制、后消灭
对于不可能立即扑灭的火灾，要首先控制火势的继续蔓延扩大，在具备了扑灭火灾的条件时，展开攻势，扑灭火灾。
3
先重点、后一般
1） 人和物相比，救人是重点；
2） 有爆炸、毒害、倒塌危险的方面和没有这些危险的方面相比，处置有这些危险的方面是重点；
3） 易燃、可燃物集中区域和这类物品较少的区域相比，这类物品集中区域是保护重点；
4） 贵重物资和一般物资相比，保护和抢救贵重物资是重点；
5） 火势蔓延猛烈的方面和其它方面相比，控制火势蔓延的方面是重点；
6） 火场上的下风方向与上风、侧风方向相比，下风方向是重点；
7） 要害部位和其他部位相比，要害部位是火场上的重点。
4
局部失火

1）局部轻微着火，不危及人员安全、可以马上扑灭的立即进行扑灭。
2）局部着火，可以扑灭但有可能蔓延扩大的，在不危及人员安全的情况下，一方面立即通知周围人员参与灭火，防止火势蔓延扩大，一方面向现场管理者汇报。
5
火势蔓延
1） 现场最高领导者立即进行人员的紧急疏散,指定安全疏散地点,由安全员负责清点疏散人数,发现有缺少人员的情况时,立即通知项目经理或消防队员.
2） 现场最高领导者马上向单位领导汇报。
3） 现场最高领导者立即拨打消防报警电话“119”，通报以下信息：
（1） 名称： （2） 地址：（3） 火灾情况：着火物资及火势大小
（4） 联系电话：
在回答了“119”的询问后方可放下话筒，并派人在路口接应消防车。
4） 若有人员受伤，立即送往医院或并拨打救护电话“120”与医院联系。
2）机械伤害事故应急措施

序号
处理方式及原则
具体内容
1
120电话求援
1） 在电话中应向医生讲清伤员的确切地点，联系方法(如电话号码)、行驶路线。
2） 简要说明伤员的受伤情况、症状等，并询问清楚在救护车到来之前，应该做些什么。
3） 派人到路口准备迎候救护人员。
2
现场处理
1） 应先看神志、呼吸，接着摸脉搏、听心跳，再查瞳孔，有条件者测血压。检查局部有无创伤、出血、骨折、畸形等变化，根据伤者的情况，有针对性地采取人工呼吸、心脏挤压、止血、包扎、固定等临时应急措施。
2）遵循“先救命、后救肢”的原则，优先处理颅脑伤、胸伤、肝、脾破裂等危及生命的内脏伤，然后处理肢体出血、骨折等伤。
3）检查伤者呼吸道是否被舌头、分泌物或其他异物堵塞。
4）如果呼吸已经停止，立即实施人工呼吸。
5）如果脉搏不存在，心脏停止跳动，立即进行心肺复苏
6）如果伤者出血，进行必要的止血及包扎。
7）大多数伤员可以毫无顾忌地抬送医院，但对于颈部背部严重受损者要慎重，以防止其进一步受伤。
8）让患者平卧并保持安静，如有呕吐，同时无颈部骨折时，应将其头部侧向一边以防止噎塞。
9）动作轻缓地检查患者，必要时剪开其衣服，避免突然挪动增加患者痛苦
10）救护人员既要安慰患者，自己也应尽量保持镇静，以消除患者的恐惧。
11）不要给昏迷或半昏迷者喝水，以防液体进人呼吸道而导致窒息，也不要用拍击或摇动的方式试图唤醒昏迷者。
3）触电事故应急措施
序号
细则
1
根据伤情需要，迅速联系医疗部门救治。
2
发现有人触电，应立即断开有关电源，使触电者在脱离电源后在没有搬移、不急于处理外伤的情况下，立即进行心肺复苏急救，并根据伤情迅速联系医疗部门救治。发现触电者呼吸、心跳停止时，应立即在现场就地抢救，用心肺复苏法支持呼吸循环，对脑、心重要脏器供氧。
3
触电者未脱离电源前，救护人员不准直接用手触及伤员。脱离电源要把触电者接触的那部分带电设备的开关、刀闸或其他断路设备断开；或设法将触电者与带电设备脱离。在脱离电源中，救护人员也要注意保护自己。
4
如果触电者处于高处，为防止解脱电源后自高处坠落应采取预防措施。
5
触电者触及低压带电设备，救护人员应设法迅速切断电源，如拉开电源开关、刀闸，拔除电源插头等；或使用绝缘工具、干燥的木棒、木板、绝缘绳子等不导电的材料解脱触电者；也可抓住触电者干燥而不贴身的衣服，将其拖开，切记要避免碰到金属物体和触电者的裸露身体；也可用绝缘手套或将手用干燥衣物等包起绝缘后解脱触电者；救护人员也可站在绝缘垫上或干木板上进行救护。
6
触电者触及高压带电设备，救护人员应迅速切断电源，或用适合该电压等级的绝缘工具（绝缘手套、穿绝缘鞋、并使用绝缘棒）解脱触电者，救护人员在抢救过程中应注意保持自身与周围带电部分必要的安全距离。
4）模板坍塌、脚手架倒塌或坠落、大型设备倒塌抵抗措施。
序号
内容
1
加强模板工程、脚手架和大型设备的施工方案编制、审批工作，使施工方案最大限度合理化。
2
强化对建筑物的成品保护工作。
3
加强图纸会审工作力度，和设计沟通，将设计缺陷危害降至最低。
4
按照分工落实施工过程责任，加强施工过程控制，保证以上各相关分部分项施工满足设计及施工规范要求。
5
健全现场救护机制，保证救护设备、物资的供给，加强对施工人员的安全教育和救护培训。
6
严格执行技术管理制度，加强对模板、大型机械等危险点的检查。
7
由专人进行数据处理发现异常，及时向相关技术人员汇报，以便及时采取措施，控制事态发展。
8
发生事故，立即启动预案，组织事故处理。

附表1
管理保证体系

项目经理：张英志

安装部
：
谢迎泽
安全部
：
朱广帝
材料科
：
游金锋
商务部
：
李海贵
质量员
：
刘廷荣
技术部
：
张

坤

工程部
：
张

志

通风空调专业队
电气工程专业队
给排水专业队
高级装饰专业队
普通装饰专业队
土建专业队

附表2
技术保证体系

项目经理：张英志

质量员：刘廷荣
技术：张

坤

实验员：
段玉柏
安装部：谢迎泽
安全员：朱广帝
施工：张志
材料员：游金锋

施工队资料员

施工队队长

施工队技术
施工队质量员

施工队安全员
施工队材料员

施工队实验员

附表3
质量保证体系

项目经理：张英志

质量员：刘廷荣
技术：张

坤

实验员：
段玉柏
安装部：谢迎泽
安全员：朱广帝
施工：张志
材料员：游金锋

施工队资料员

施工队队长

施工队技术
施工队质量员

施工队安全员
施工队材料员

施工队实验员

附表4
安全保证体系

项目经理：张英志

质量员：刘廷荣
技术：张

坤

实验员：
段玉柏
安装部：谢迎泽
安全员：朱广帝
施工：张志
材料员：游金锋

施工队资料员

施工队队长

施工队技术
施工队质量员

施工队安全员
施工队材料员

施工队实验员
