公共建筑节能设计计算书

工程名称：
设 计 号：
日 期：
设计单位：

专 业
建 筑
审 核

校 对

计 算

节能审查

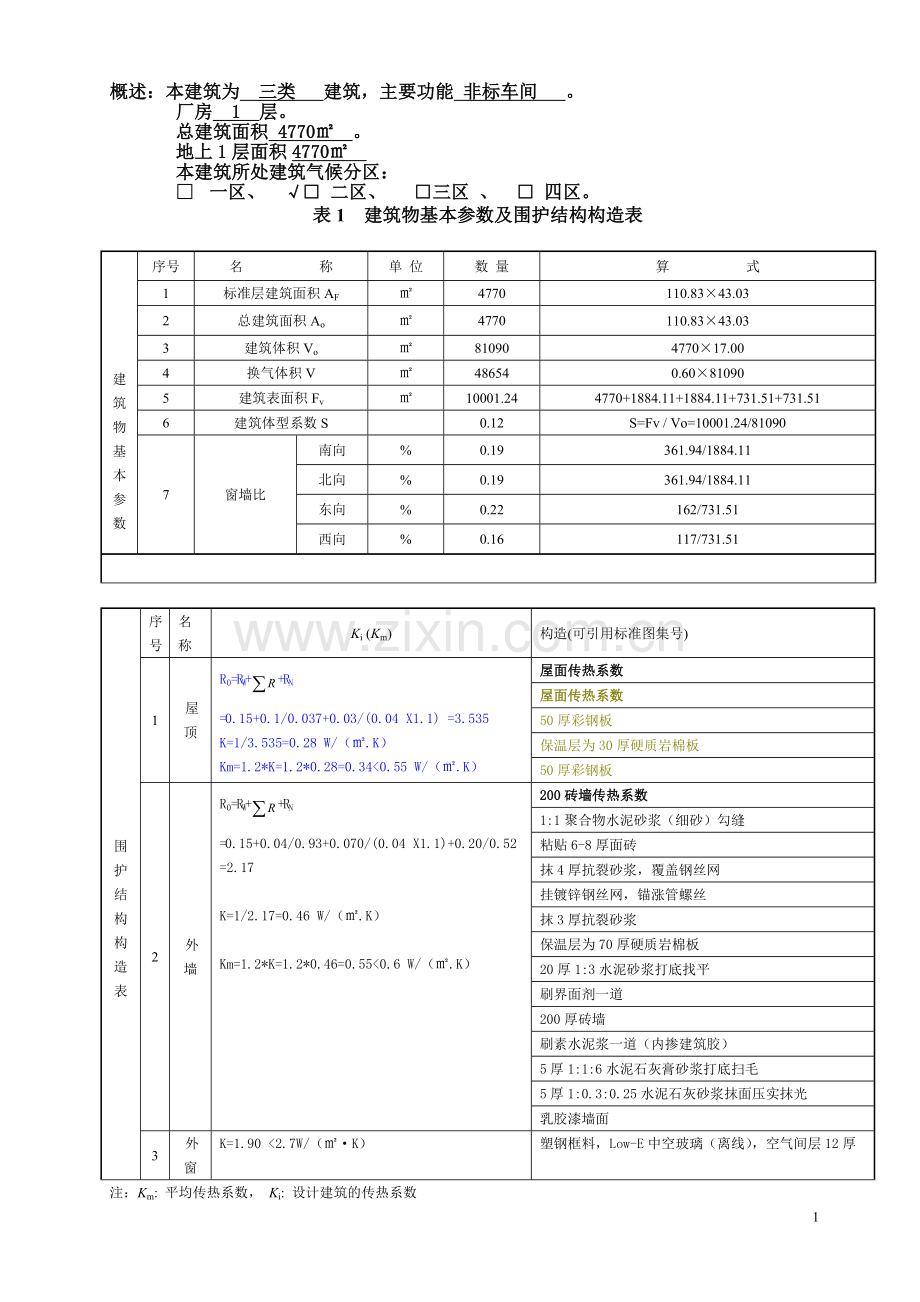

概述：本建筑为 三类 建筑，主要功能 非标车间 。
厂房 1 层。
总建筑面积 4770㎡ 。
地上1层面积4770㎡
本建筑所处建筑气候分区：
□ 一区、 √□ 二区、 □三区 、 □ 四区。
表1 建筑物基本参数及围护结构构造表

建
筑
物
基
本
参
数
序号
名 称
单 位
数 量
算 式
1
标准层建筑面积AF
㎡
4770
110.83×43.03
2
总建筑面积Ao
㎡
4770
110.83×43.03
3
建筑体积Vo
㎡
81090
4770×17.00
4
换气体积V
㎡
48654
0.60×81090
5
建筑表面积Fv
㎡
10001.24
4770+1884.11+1884.11+731.51+731.51
6
建筑体型系数S

0.12
S=Fv / Vo=10001.24/81090
7
窗墙比
南向
%
0.19
361.94/1884.11
北向
%
0.19
361.94/1884.11
东向
%
0.22
162/731.51
西向
%
0.16
117/731.51

围护结构构造表
序号
名 称
Ki (Km)
构造(可引用标准图集号)
1
屋 顶
R0=RW++RN
=0.15+0.1/0.037+0.03/(0.04 X1.1) =3.535
K=1/3.535=0.28 W/（㎡.K）
Km=1.2*K=1.2*0.28=0.34<0.55 W/（㎡.K）
屋面传热系数
屋面传热系数
50厚彩钢板
保温层为30厚硬质岩棉板
50厚彩钢板
2
外 墙
R0=RW++RN
=0.15+0.04/0.93+0.070/(0.04 X1.1)+0.20/0.52
=2.17

K=1/2.17=0.46 W/（㎡.K）

Km=1.2*K=1.2*0.46=0.55<0.6 W/（㎡.K）

200砖墙传热系数
1:1聚合物水泥砂浆（细砂）勾缝
粘贴6-8厚面砖
抹4厚抗裂砂浆，覆盖钢丝网
挂镀锌钢丝网，锚涨管螺丝
抹3厚抗裂砂浆
保温层为70厚硬质岩棉板
20厚1:3水泥砂浆打底找平
刷界面剂一道
200厚砖墙
刷素水泥浆一道（内掺建筑胶）
5厚1:1:6水泥石灰膏砂浆打底扫毛
5厚1:0.3:0.25水泥石灰砂浆抹面压实抹光
乳胶漆墙面
3
外 窗
K=1.90 <2.7W/（㎡·K）
塑钢框料，Low-E中空玻璃（离线），空气间层12厚
注：Km: 平均传热系数， Ki: 设计建筑的传热系数
表2 围护结构面积计算表

序号
围护结构名称
朝向
算 式
面积Fi(㎡)
1
屋 顶

3589.21+346.41
3935.62
2
外墙
南 向
110.83×17.0
1844.11
北 向
110.83×17.0
1844.11
东 向
43.03×17.0
731.51
西 向
43.03×17.0
731.51
3
外窗
南 向
214.7+117+30.24
361.94
北 向
214.7+117+30.24
361.94
东 向
117+45
162
西 向
39.0×1.5×2
117
8
楼梯间内隔墙

无
楼梯间户门

无
楼梯间内窗

无
9
地面(周边) )
或楼板

无
无

无
无
不采暖空间
上部楼板

无
无
