怎样根据电路图轻松连实物图
仁怀市茅坝中学雷洪刚
根据电路图连接实物图，既是学好电学知识和做好电学实验的基础，也是新课程标准的基本要求。如何既快速又准确的连接实物图呢？（这里先说只有电源、用电器、开关的简单电路。以后逐渐添加电流表、电压表、滑动变阻器等元件。）
首先，应该是准确识别电路。识别电路包括识别电路是串联还是并联，还包括开关的作用（是干路开关还是支路开关，支路开关控制的是那一个用电器等）。然后再开始连接实物图，注意连接顺序要和电路图保持一致，导线不允许交叉。难点还在实物图的连接。
一、串联电路实物图的连接
串联电路通常从电源的正极出发，顺着电流的方向，对照电路图将各个元件顺次连接起来，直到电源的负极。这样连接电路，井然有序，不容易漏接，也不容易错接。
二、并联电路实物图的连接
这是实物图连接的难点所在，我们可以采用以下两种方法。
方法一：先把某一个支路上的元件与干路上的元件按照串联电路实物图的连接方法连接起来，然后确定好各支路的首和尾，最后把另一个支路与前面的支路首首相连，尾尾相连。
方法二：先分别确定好个支路的首和尾，然后把各支路首首相连，尾尾相连，最后再把首与电源正极相连，尾与负极相连，注意别漏掉干路元件。

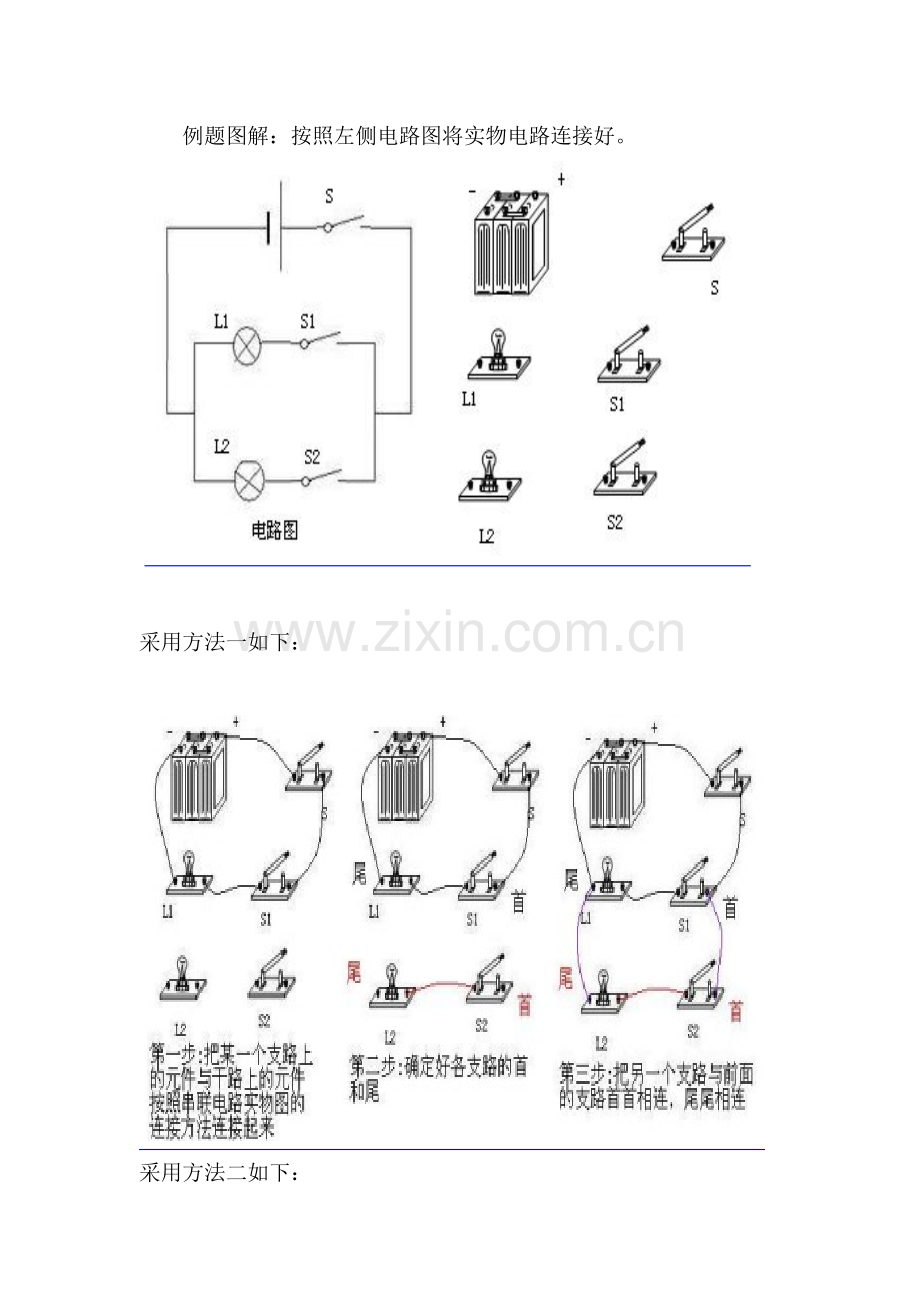

例题图解：按照左侧电路图将实物电路连接好。

采用方法一如下：

采用方法二如下：

在这里建议大家采用方法一。
