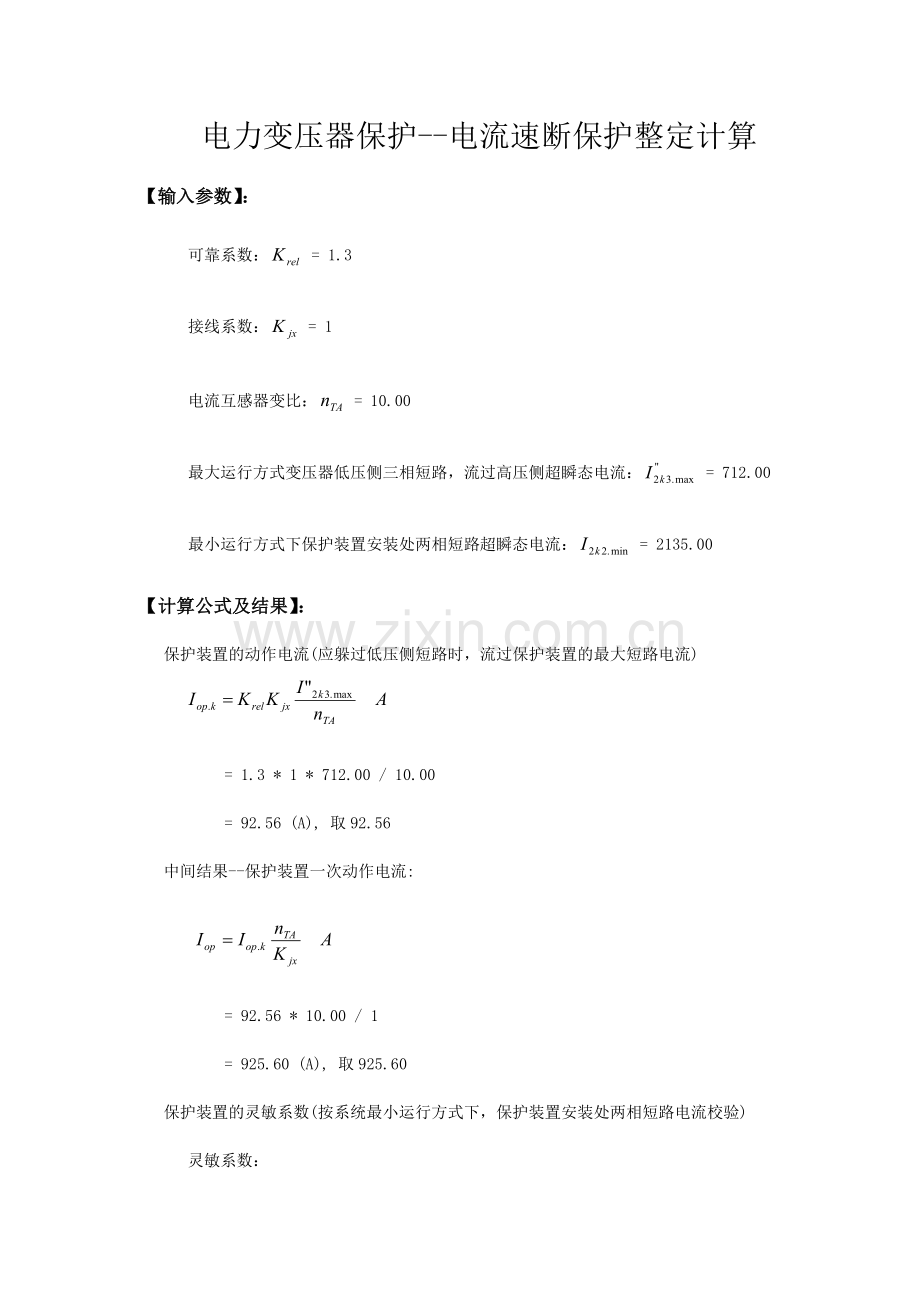

电力变压器保护--电流速断保护整定计算

【输入参数】：

可靠系数： = 1.3

接线系数： = 1

电流互感器变比： = 10.00

最大运行方式变压器低压侧三相短路，流过高压侧超瞬态电流： = 712.00

最小运行方式下保护装置安装处两相短路超瞬态电流： = 2135.00

【计算公式及结果】：

保护装置的动作电流(应躲过低压侧短路时，流过保护装置的最大短路电流)

= 1.3 * 1 * 712.00 / 10.00

= 92.56 (A), 取92.56

中间结果--保护装置一次动作电流:

= 92.56 * 10.00 / 1

= 925.60 (A), 取925.60

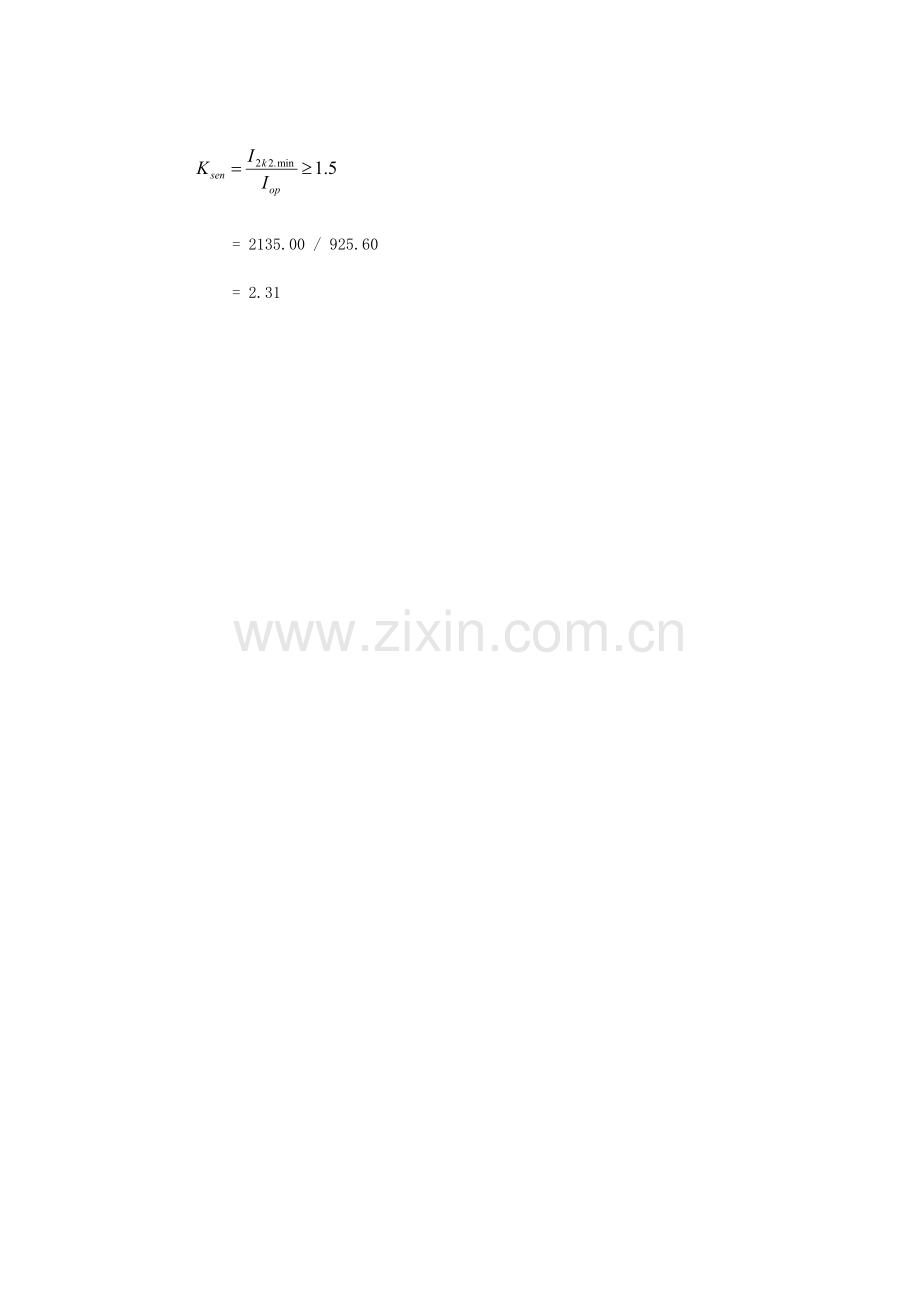

保护装置的灵敏系数(按系统最小运行方式下，保护装置安装处两相短路电流校验)

灵敏系数：

= 2135.00 / 925.60

= 2.31
