泵站电气设计说明实例.docx

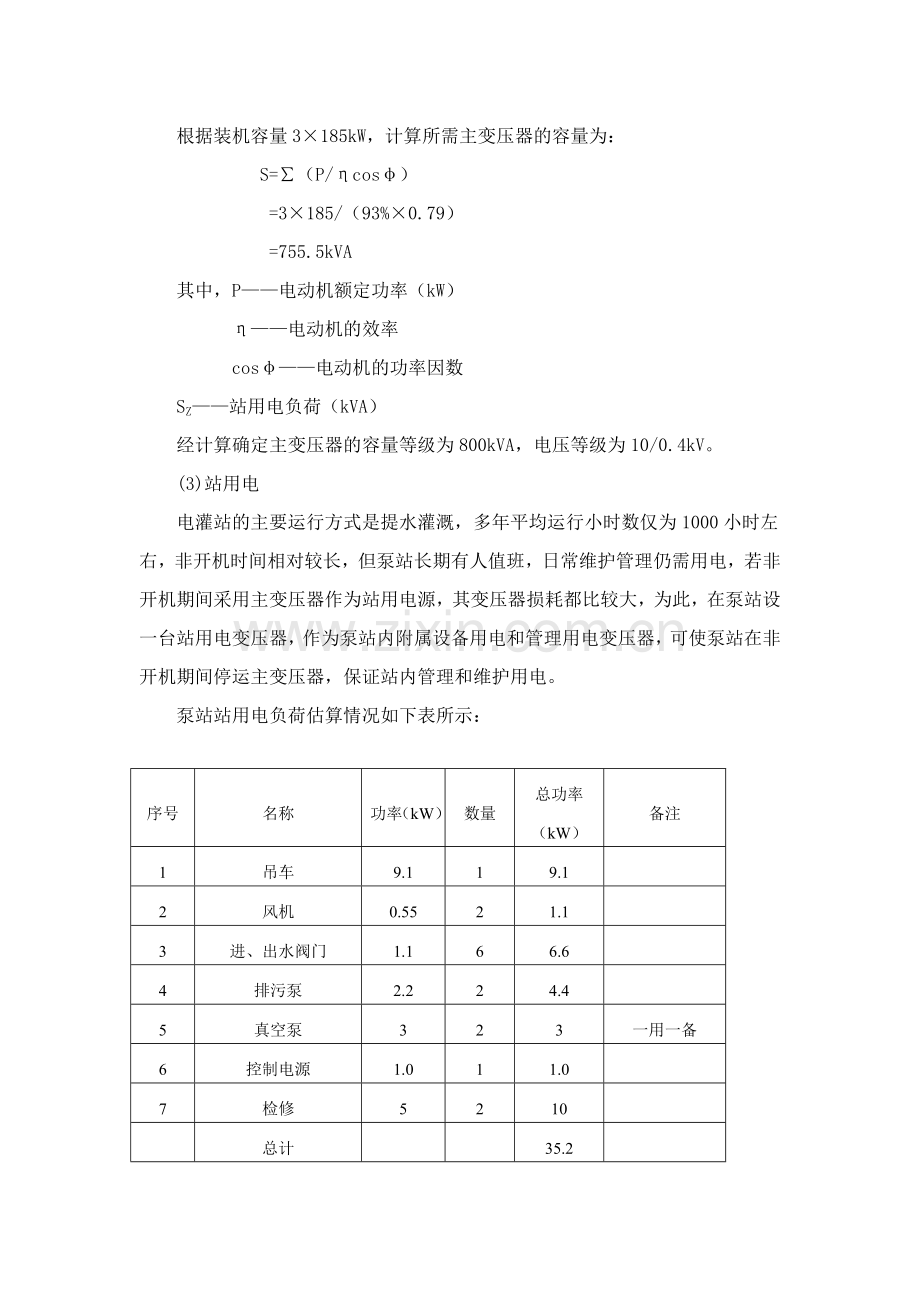

平南一级站7.2 电气一次 7.2.1设计依据及设计范围（）设计依据（1）泵站设计规范GB/T 50265-97（2）供配电系统设计规范GB 50052-95（3）10kV 及以下变电所设计规范GB 50053-94（4）低压配电设计规范GB 50054-95（5）通用用电设备配电设计规范GB 50055-93（电动机章节）（6）南方电网电力系统电压质量和无功电力管理办法（7）本工程安全鉴定报告书和可研设计报告书（8）甲方设计任务书及设计要求（二）设计范围本工程电气设计范围包括：泵站电气一次，照明设计，防雷设计等。配电设计至泵站供电架空线终端为止。7.2.2电源及供电线路平南一级站位于位于连塘镇镇佛子村附近，本泵站用电负荷为三级负荷，采用10kV架空线路接入系统，电源由平南二级站10kV母线经架空线路引来，接入点容量、供电线路导线截面积及运行情况均满足可靠性要求。接入点至泵站终端杆线路长度约1.0km，需新架设，终端杆设于站区内。7.2.3电气主接线(1)装机情况平南一级站原装机为3190kW，电压等级均为3kV。经对泵站需水流量及扬程重新调查复核后，泵站设计装机容量为3185kW，选择鼠笼式异步电动机拖动水泵。电动机型号Y355L-10, 额定电流为380V,额定电流为382A，电动机的效率=93.0%，功率因数cos=0.79。(2)主变压器容量选择根据装机容量3185kW，计算所需主变压器的容量为： S=（P/cos） =3185/（93%0.79） =755.5kVA其中，P电动机额定功率（kW） 电动机的效率 cos电动机的功率因数SZ站用电负荷（kVA）经计算确定主变压器的容量等级为800kVA，电压等级为10/0.4kV。(3)站用电电灌站的主要运行方式是提水灌溉，多年平均运行小时数仅为1000小时左右，非开机时间相对较长，但泵站长期有人值班，日常维护管理仍需用电，若非开机期间采用主变压器作为站用电源，其变压器损耗都比较大，为此，在泵站设一台站用电变压器，作为泵站内附属设备用电和管理用电变压器，可使泵站在非开机期间停运主变压器，保证站内管理和维护用电。泵站站用电负荷估算情况如下表所示：序号名称功率（kW）数量总功率（kW）备注1吊车9.119.12风机0.5521.13进、出水阀门1.166.64排污泵2.224.45真空泵323一用一备6控制电源1.011.07检修5210总计35.2站用电最大负荷为35.2kW，按功率因数为0.8，同时率为60%计算，站用电负荷约为26.4kVA。选择站用变压器的容量等级为30kVA，电压等级为10/0.4kV。(4)电气主接线根据泵站的规模、运行方式、重要性等因素，拟定的电气主接线应满足接线简单可靠、操作检修方便、节省投资等要求，故泵站的电气主接线方案为：泵站10kV进线一回，10kV侧采用单母线接线，主变压器和站用变压器接于10kV母线。0.4kV侧采用单母线接线，3台水泵接在一段0.4kV母线上。7.2.4短路电流计算泵站电源电接于平南二级站10kV母线，该母线短路容量SC1=30.55MVA短路计算电路图：短路计算成果见表7.2.4-17.2.5主要电气设备选择(1)变压器泵站设主变压器一台，型号为SC11-800/10，其主要技术参数如下：容量：800kVA电压等级：10/0.4kV连接组别：D,yn11短路比：Uk=6；空载损耗：1330W;负载损耗：6070W.站用变压器一台，型号为SC11-30/10，其主要技术参数如下：容量：30kVA电压等级：10/0.4kV连接组别：D,yn11短路比：Uk=4；空载损耗：170W;负载损耗：620W.(2)10kV设备10kV架空线路进线终端杆处设高压柱上负荷开关一台，型号为VSP5-12型；并设置户外避雷器一组，型号为YH5WZ-17.5/45。站内10kV开关柜采用固定式户内金属封闭环网高压开关柜，共4面，型号为HXGN型。其中，进线柜1面，计量柜1面，馈线柜1面。该系列柜内配置LK-VLBS型高分断真空负荷开关、LK-LBS型压气式负荷开关+SFLAJ熔断器、LZZB1A-10型户内全封闭支柱式电流互感器及JDZ-10型半封闭单相户内电压互感器，其技术参数如下：LK-VLBS型高分断真空负荷开关，主要技术参数如下：额定电压 12kV额定频率 50Hz额定电流 630A额定短路开断电流 20kA额定短路关合电流 50kA开关固分时间 35 ms合闸/弹跳时间 2 ms工频耐压1min有效值 42kV雷电冲击耐压（峰值） 75kV机械寿命 20000次。LK-LBS型压气式负荷开关+SFLAJ熔断器，主要技术参数如下：额定电压 12kV额定频率 50Hz额定电流 630A额定短路开断电流 1.55kA额定短路关合电流 50kA开关固分时间 3040 ms工频耐压1min有效值 42kV雷电冲击耐压（峰值） 75kV机械寿命 4000次。进线柜电流互感器选用LZZB1A-10 30/5A 0.5/10P15，热稳定电流15kA，动稳定电流38kA。计量柜电流互感器选用LZZB1A-10 30/5A 0.2/1，热稳定电流15kA，动稳定电流38kA。进线柜和计量柜选用电压互感器选用JDZ-10 10/0.1 kV，准确等级：0.5级，额定容量：80VA。(3)0.4kV配电设备d.水泵启动和控制设备水泵控制柜采用GGD型固定金属全封闭低压开关柜，由于水泵机组配用电动机功率较大，为了减小电动机起动电流对输电网络的影响，保证电动机可靠的运行，水泵采用软起动方式，选用3面STR185G-3型数字式电动机软起动装置，该装置具有配电、控制及电动机保护功能，可降低起动电流，并对电动机具有过负荷、断相、短路等保护。e.无功功率补偿设备根据供配电系统设计规范（GB 50052-95）及功率因数调整电费办法的要求，并参考南方电网电力系统电压质量和无功电力管理办法（CSG/MS0308-2005）要求，在现地进行无功补偿后泵站的功率因数不低于0.90。故本站设置近地无功补偿装置进行无功功率补偿，将用电单位的功率因数从约0.79提高至0.90。泵站需补偿无功功率容量如下： Q=P（tg1- tg2） =31850.32 =177.6 kvar其中，P电动机的功率 1补偿前的功率因数角 2补偿后的功率因数角本泵站的补偿容量等级选用200kvar，选用WMRC07-200/G动态无功补偿柜1面，接于0.4kV电压母线上。7.2.6主要电气设备布置10kV架空线路进线终端杆处设高压柱上负荷开关，10kV开关柜4面、主变压器、站用变压器布置配电房内，采用离墙单列并排布置。0.4kV低压配电柜1面、无功补偿柜1面、水泵控制柜3面布置在泵房内，采用离墙单列并排环形布置在泵房操作层。10kV开关柜、变压器和0.4kV低压配电柜间通过电缆经电缆桥架或支架相连接。阀门、真空泵、排水泵等辅助设备控制箱就地布置，采用挂墙安装。7.2.7电缆及其通道泵站10kV进线电缆采用8.7/10kV YJV22铜芯交联聚氯乙烯绝缘钢带铠装聚氯乙烯护套电缆直埋引入配电房，低压电缆使用的是1kV YJV铜芯交联聚氯乙烯绝缘聚氯乙烯护套电缆，低压进线电缆经电缆桥架敷设引入泵房内低压进线柜，启动柜到电动机的电缆采用电缆桥架或支架敷设。7.2.8照明系统泵站泵房设置照明配电箱，配电箱电源取自站用电配电柜，泵房内照明采用节能型灯具，并结合室内工作环境、自然采光等设置不同灯具。同时室内设置单相多用插座。7.2.9过电压保护及接地为了防止大气过电压及异常运行情况可能产生的过电压对运行人员及电气设备的危害，泵站的电气设备及泵房建筑物按相关规程规范要求设置相应的防雷与接地装置。为了防止沿线路侵入的雷电进行波，在10kV线路进线处均装设了氧化锌避雷器。对泵站原有接地系统接地电阻进行实测，如不满足要求应重新敷设接地装置，接地装置主要是利用构造柱、地圈梁中的主钢筋及进、出水钢管等自然接地体焊接成等电位基础接地网。本工程防雷接地、电气设备的保护接地等共用一个接地装置，要求接地电阻不大于1欧姆，实测不满足要求时，增设人工接地极。平南一级站平南一级站主要电气设备表序号名 称型号及技术参数单位数量备 注1变压器SC11- 800/10台12变压器SC11- 30/10台1310kV户外柱上负荷开关VSP5-12台1410kV避雷器HY5WZ-17.5/45台3510kV高压开关柜HXGN面460.4kV低压配电柜GGD面170.4kV无功功率补偿柜WMRC07-252/G-KX 200kvar面18水泵控制柜STR185G-3 400V面39动力箱400V个210闸门控制箱400V个211排水泵控制箱400V个112真空泵控制箱400V个113照明配电箱400/250V个21410kV架空线路LGJ-50km1.015电力电缆YJV22-10kV-370m5016电力电缆YJV-1kV-3240+1120m5017电力电缆YJV-1kV-395m15018电力电缆YJV-1kV-350+125m5019电力电缆YJV-1kV-36+14m20020电力电缆YJV-1kV-34+12.5m10021照明工程项122钢材吨2.02324257.3 电气二次7.3.1 调度管理方式平南一级泵站位于连塘镇镇佛子村附近。电灌站自建成以来，在抗御干旱、农业灌溉中发挥着重要作用，但由于设备陈旧，自动化程度低，电灌站的调度管理单一。随着水资源匮乏的加剧，也为实现灌区从粗放型模式向集约型模式的转变，泵站将由西津电灌总站统一调度，统一管理,实现对水资源的合理利用。7.3.2 继电保护系统泵站主要电气设备的继电保护按继电保护和安全自动装置技术规范GB14285-2006和泵站设计规范GB/T50265-97的要求进行设计。当电气设备发生故障、异常运行时，保护装置应能快速、准确的切除被保护区域的故障，防止事故进一步扩大化。平南一级站的进线电压为10.5kV，经一台800kVA的变压器降压至0.4kV后供3台水泵及站内用电；根据泵站的装机规模、主接线形式，本站各电气设备的主要保护配置如下:a. 主变压器保护为保护变压器在发生故障时，能够及时有效的切除故障，避免事故扩大化，根据所选的变压器容量及功能，其保护功能可配置为：电流速断、高压侧复合电压过电流保护、过负荷保护及非电量保护。b. 电动机保护为保护电动机在发生故障时，能够减少故障对电动机的损害，电动机装设电流速断、过电流、断相、堵转、单相接地、低电压、过电压等保护。c. 无功补偿装置保护本泵站采用的是就地集中补偿的方式，配备过压、过流、欠压、过温、缺相等保护。d.站用变压器保护本站的站用变压器容量较小，不需配置专用保护装置，采用快速熔断器对其进行保护即可。e.低压配电回路保护0.4kV的低压配电回路发生故障时，由其进线空气开关自带的电流速断保护切除故障。为了节省设备占用的空间，泵站不单独设置保护柜，所有的保护装置均对应的安装于相关的开关柜内。序号名称规格单位数量备注1变压器保护装置套1微机式210kV进线保护装置套1微机式7.3.3 计算机监控系统为实现泵站内各个水泵的统一调度、自动化运行、水文监测、数据记录、运行日志统计、安全生产管理、水量的合理分配，平南一级站按无人值班、少人值守的综合自动化原则进行设计，采用分层分布式结构，共设为两层，即主控层和现地控制层。主控层即控制层,它由一台工业控制计算机、语音报警设备、UPS电源、A3喷墨打印机、网络交换机、必要的网络连接设备组成；主要完成对整个泵站各个设备的实时控制和调节、运行过程监视、调度安排、数据记录和处理、故障诊断、与上级部门通讯等功能；现地控制层由PLC控制单元、数据采集终端组成；其中，PLC控制单元主要负责接收采集终端上传的各类数据、分类管理、事故记录及追忆、下达主控层的控制指令、完成对现场各个设备及采样点的数据收集及处理，并向受控设备发送指令等；数据采集终端由现地设备的状态反馈接点、传感器、变送器等设备组成，负责采集泵站的设备运行状态参量、事故量，并将其上传至控制单元。计算机监控系统原理图详见图纸“西津/初-电控-平南1-01”。计算机监控系统主要设备见下表：序号名称规格单位数量备注一操作员工作站1显示器21”LCD台12主机台12.1CPU双核，主频2.5GHz,缓存512kB个12.2内存DDR3，22.0GB条12.3硬盘320GB个12.4显卡GeForce 8600,显存：256MB张12.5刻录机DVD-RW,读速16X,写速8X台12.6鼠标及键盘光电鼠标及标准键盘套13语音报警音箱套1二UPS电源3kVA，在线式，1.5小时台1三打印机台11类型喷墨式2最大打印图副A33打印速度14ppm4最大分辨率48001200dpi四PLC控制单元套11类型GE90-302CPUIC693CPU374块13AI模块16点块14DI模块64点块15DO模块48点块16RTD模块32点块16其他设备批1五直流系统微机型高频开关铅酸电池直流电源220V，50Ah套1
