视频监控基础知识培训范本.doc

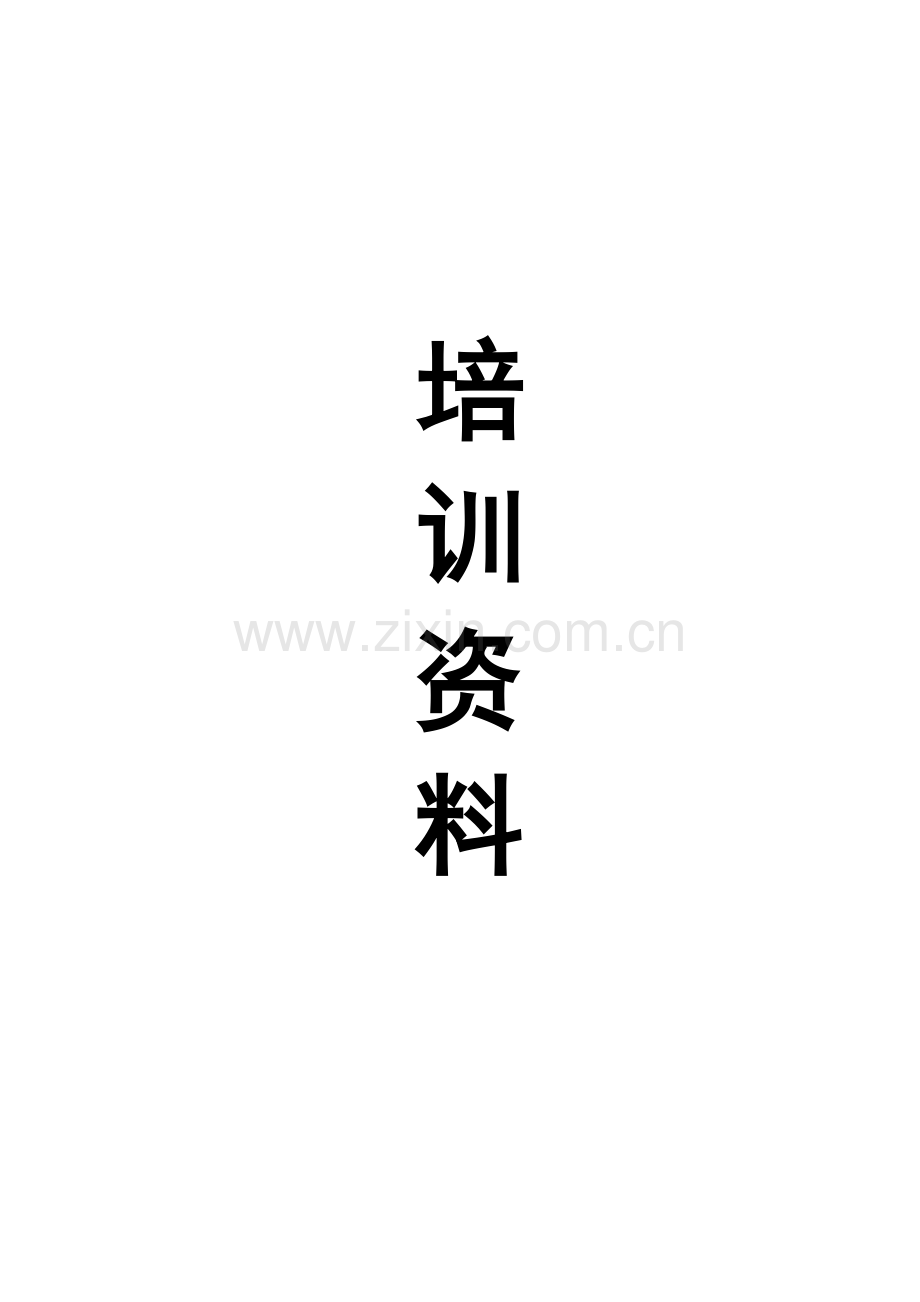

培
训
资
料

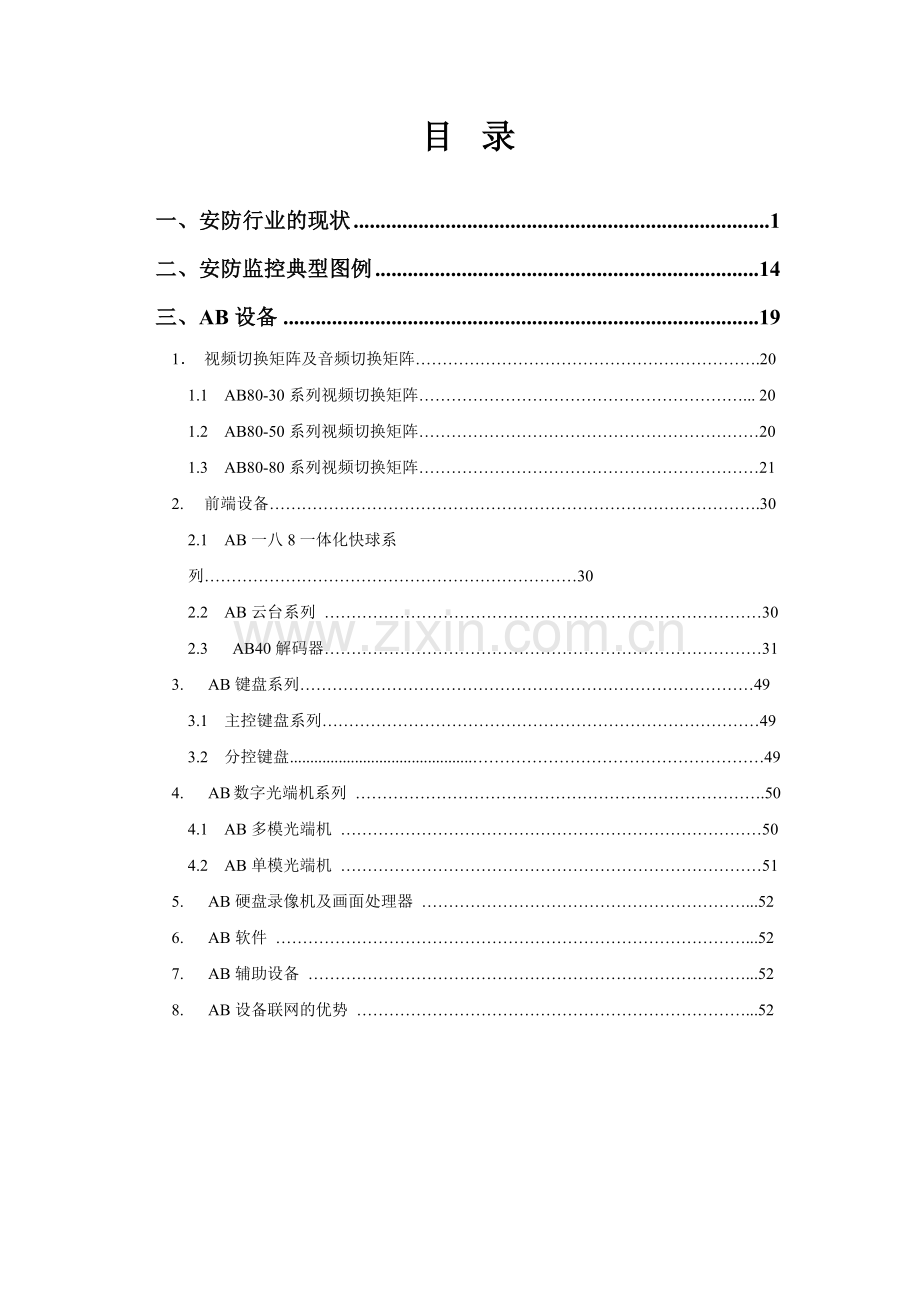

目 录

一、安防行业的现状 1
二、安防监控典型图例 14
三、AB设备 19
1． 视频切换矩阵及音频切换矩阵……………………………………………………….20
1.1 AB80-30系列视频切换矩阵……………………………………………………... 20
1.2 AB80-50系列视频切换矩阵………………………………………………………20
1.3 AB80-80系列视频切换矩阵………………………………………………………21
2. 前端设备……………………………………………………………………………….30
2.1 AB一八8一体化快球系列……………………………………………………………30
2.2 AB云台系列 ………………………………………………………………………30
2.3 AB40解码器………………………………………………………………………31
3. AB键盘系列…………………………………………………………………………49
3.1 主控键盘系列………………………………………………………………………49
3.2 分控键盘 ………………………………………………49
4. AB数字光端机系列 ………………………………………………………………….50
4.1 AB多模光端机 ……………………………………………………………………50
4.2 AB单模光端机 ……………………………………………………………………51
5. AB硬盘录像机及画面处理器 ……………………………………………………...52
6. AB软件 ……………………………………………………………………………...52
7. AB辅助设备 ………………………………………………………………………...52
8. AB设备联网的优势 ………………………………………………………………...52

安全防范的现状
视频监控系统是安全防范系统的重要组成部分。近年来，随着计算机、网络以及图像处理、传输技术的飞速发展，视频监控技术也有了长足的发展。
监控系统主要用于对重要区域或远程地点的监视和控制，在银行、金融、水利、航运、零售、制造业、大型企业、治安、消防、小区安保等领域具有举足轻重的地位。一套优秀的监控系统可以实时动态地汇报被监测点的情况，及时发现问题并进行处理，完整的备份资料可以随时进行分析调查。现在一般所说的数字化监控系统，是指监控系统的输入、控制、显示、存储这四大部分均采用数字化图像压缩处理持技术。它的另一特点是经过数字化处理的图像，可利用现有的网络技术，将现场图像传输到远端监控中心。可以说数字化监控系统的两大技术核心就是图像压缩存取技术和网络传输技术，围绕这两种技术在监控系统中的应用，就是数字化监控发展的历程。
目前市场上的监控系统分为以下几种：
模拟监控系统
模拟监控系统是一种传统的监控方式，由模拟摄像机设备组成。模拟系统由模拟摄像机采集视频信息，并通过视频线或射频线路直接输出到监视器，同时由录像机实时将模拟数据记录下来存档。这种方式简单直接，可靠性高，成本低。
数字网络监控系统
以太网技术的日益成熟，使得网络已经深入到各个生产、生活领域。利用公司现有的计算机网络来传输视频，可以充分利用公司的资源并节省成本。网络监控系统在某些领域已经取代了原有的模拟监控系统，并充分发挥了网络监控的优势。网络监控系统工程是由数字摄像设备采集视频信息，并以数字的方式通过有线网络传输到监控中心的设备，百兆以及千兆网络可以提供足够的网络带宽，以支持多个高质量并发视频流稳定地传输。缺点是必须依赖有线的网络，当被监控点没有固定网络的时候便无法传送实时的视频图像，并有受网络情况及病毒的制约。
移动数字监控系统
相对于传统的模拟监控和网络监控来说，移动视像监控采用了更新的技术和方法。在通常情况下，被监控点和中央控制中心相距较远且位置较分散，利用传统网络布线的方式不但成本非常高，而且一旦遇到河流山脉等障碍或对于目标监控点不固定或移动物体（运钞车、轮船等）的控制时，有线网络更是束手无策。此时，移动网络无可比拟的优势就体现了出来。通过移动网络可以将远程的多个监控点设备连接起来，进行视频传输，并且不受山川、河流、桥梁道路等复杂地形限制。

安全防范技术的应用
安全防范技术的发展已取得了瞩目的成就，随着企业和住宅小区需求的凸现，安全防范技术当前面临新的发展契机，由于安防行业的特殊性，国家对安防产业的发展一直都给予政策上的鼓励。近年来，为了解决企业和住宅小区的安全防范问题，建设部、公安部两部先后签署下达了多种相关文件，以强化企业和住宅的安全防范设施。
从2000年起，我们国家就开始实施“科技创安”工程，而其中最重要的一项内容，就是使企业和住宅小区的“安全与安宁”，以科技手段强化企业和住宅小区的安全防范设施建设。2003年，一场突如其来的SARS袭击中国，为减少因接触而感染的概率，政府部门号召人们尽量不出门，此时，网络信息帮了人们的大忙，人在家里可以在计算机网络上观看新闻、网上购物、网上学习甚至网上开会、办公。而相关社区则在原来的安防设施基础上，建立了防御“非典”的社区安防网络。并且基本上能做到及时发现、及时处理、及时报警。最重要的是，通过这次SARS疫情，强化了人们对数字、安防信息网络的深刻认识，这对网络安防的发展无疑具有重大意义。
2008年北京奥运会无疑给人们提供了一个极好的机缘，北京市政府提出了“绿色奥运、科技奥运、人文奥运”的口号，而科技则是一个重要的内涵。在运动场馆和运动员居住的环境智能化方面，安防网络必然是其中的一个关键重要的环节。
安全防范体系的组成
就安防来说，一个完整的安全防范技术系统主要包括门禁、报警和监控三大部分。
从产品的角度讲：应具备防盗报警系统、视频监控系统、出入口控制报警系统、保安人员巡更报警系统、GPS车辆报警管理系统和110报警联网传输系统等等。这些子系统可以是单独设置、独立运行，也可以由中央控制室集中进行监控，还可以与其他综合系统进行集成和集中监控。
防盗报警系统分为周界防卫、建筑物区域内防卫、单位企业内实物设备器材防卫等等。
视频监控系统常规应用于建筑物内的主要公共场所和重要部位进行实时监控、录像和报警时的图像复核。视频监控报警系统的前端是各种摄像机、视频检测报警器和相关附属设备；系统的终端设备是显示/记录/控制设备，常规采用独立的视频监控中心控制台或监控报警中心控制台。安全防范用的视频监控报警系统常规应与防盗报警系统、出入口控制系统联动，由中央控制室进行集中管理和控制。
出入口控制报警系统是采用现代电子信息技术，在建筑物的出入口人（或物）的进、出，实施放行、拒绝、记录和报警等操作的一种自动化系统。
一个完整的视频监控安全防范系统，常规还包括安保人员巡更报警系统，访客报警系统以及其他安全防范系统。
综上所述，随着安防监控的不断发展，安防监控系统将越来越广泛的应用于各行各业，在我们现实生活中扮演越来越重要的角色。

真正意义上的数字网络视频监控
    图像压缩技术一直都是国际视频行业关注的焦点，近十几年，图像的压缩方法从motion Jpeg 到J-peg ，又从mpeg 1、2、4，现在又发展成为H.264，算法的发展，图像数据压缩率的提高，再加上2000年以后宽带网的普及，使得图像在网络上实时传输成为现实，为此，业内的研发人员将多媒体工作平台、DVR、视频服务器和三为一，成为真正意义上的数字网络视频监控主机。在此，局域网和广域网成为一种传输媒体，代替了原有的远程视频光纤传输，从而使得监控的视距延伸到全球范围，监控史上完成了数字视频从模拟---数字---网络的过渡历程，监控技术又上了一个大台阶。

     全数字化监控展望
    从上图中我们可以看到，前端摄像机部分仍然采用的是模拟摄像机，这是我们目前工业级电视监控所达到的水准，也是大部分的厂家所采纳的技术状况，所以还没有达到全数字化视频监控的概念。如果我们选用数字摄像机且接口标准化，则真正的全数字化监控就可以实现了。

安防监控系统的典型方案图

如图所示，一个典型的模拟视频监控系统是由摄像机、传输线路、矩阵主机、控制键盘和监视器以及存储系统组成的。
由于安防监控系统的需求越来越大，使得需要监控的点越来越多，摄像机的视频输入路数就越来越多，所以简单的切换器已经不能满足这样的系统需求，同时国际半导体技术的不断发展，微处理器和电子视频开关的引入使得切换器的输入输出路数得到了扩展，从而形成阵列开关，这就是我们现在所说的“矩阵”；全称是“视频矩阵切换器”。由微处理器控制的“视频矩阵切换器” 一方面将监控系统的容量不断扩大，另一方面还可将每一个出现疑似情况的观察和取证关联起来，即加入报警联动功能，同时还融入了编码控制的技术。
此时“矩阵”已经不只是一个单一功能的设备，而是组成一个监控系统的核心设备（以下简称“矩阵主机”）。通过视频矩阵主机，一个视频监控系统可以管理更多的摄像机、监视器和操作用户，视频的切换更加灵活、方便。通过矩阵主机，还可以控制许多新的视频监控设备如云台、镜头、现场辅助设备等，采用视频矩阵管理主机构建视频监控系统成为现代模拟视频监控系统的标准。矩阵也引入了“多用户、级别管理”，通过现今快速发展的网络系统，实现网络客户端访问，从而解决了控制冲突、责任划分及远程浏览等问题。
在一个监控系统中，传输是一个重要的环节，需要传输的有：
    Ø视频信号       Ø音频信号（如果需要）  Ø众多的控制信号
其中，在一个矩阵系统中控制信号分：键盘控制信号和解码器控制信号。电缆的传输使得各种信号的传输的距离受到限制。随着监控的距离越来越远，遥控的距离也越来越远，从摄像机安装地到控制中心室的矩阵主机，视频信号的传输已经不能用同轴电缆来进行传输了，所以人们选用了光纤复用技术在一根光纤上传输视频信号和控制信号，来实现远距离的监控。光纤传输可以保证图像传输的质量，然而其系统的成本却也增加了很多。或者利用现今快速发展的网络系统，通过网络视频服务器来进行视频和数据信号的传输。

AB设备
一、 AB80系列音、视频矩阵（AB80-30、AB80-50、AB80-60和AB80-80矩阵）
1、工作原理：
视频矩阵切换器系统基本工作原理----摄像机的视频信号经电缆传输至监控中心的视频切换器，经视频切换器选择输出少量的视频信号在监视器上显示，操作员可以通过“选择”的方式，观看所有的摄像机视频图像，并形成了监控系统的一个基本组成结构：前端图像输入设备（摄像机）、图像传输系统（视频电缆）、图像切换系统（视频切换器）、图像显示设备（监视器），如图所示。

以下为矩阵切换开关的原理示意图：

2、AB80-30矩阵的功能

Ø AB80-30V系统最大配置: AB80-30X64-8。
Ø 无菜单，无字符，只能进行非菜单编程。
Ø 自带四组AB码输出口，可切换和控制前端AB码协议的解码器和智能球。
Ø 无多级联网功能
Ø 若不带前面板，则必须配用 AB60-882、AB60-884、AB60-76 键盘才能
完全得到 AB80-30 系统的全部功能。
3、AB80-50矩功功能

Ø 有菜单，有字符，也可以进行非菜单编程。
Ø 字符叠加功能、可输入10个中文、英文或数字。
Ø 微处理机控制，最多可控制64台摄像机和16台监视器。
Ø 单个机箱3.5英寸，可选台式或机架安装。
Ø 3个RS-232端口，通过AB70-81通道扩展器可扩展为12个RS-232 端口，
可连接AB60-882\4(M)、AB60-76、AB70-96、多媒体电脑、音频箱等设备。
Ø 4个AB60-72分控键盘端口。
Ø 系统可分级、多级控制、卫星站点控制功能
Ø 4组曼码输出口连接AB码协议的解码器或快球，AB70-31、33等设备。
Ø 可进行菜单编程综合设置
Ø 64组并行/成组切换、64个通用的巡视/序列
Ø 32路报警输入和视频报警调用。
Ø 摄像机云台（变速或恒速）控制和摄像机预置位的调用
Ø 系统复位： （硬件复位）
Ø 可选AB视霸多媒体控制软件
AB50-50D　　　 汉化单机版软件
AB50-50N　 　 网络控制版
Ø  AB80-50VL除具有上述全部功能外，还具有视频环接功能。AB80-50VA还具有音频输入和输出功能。
4、AB80-60矩阵功能

　AB80-60矩阵切换控制系统采用插拔式模块化设计，包括电源模块、中央处理单元模块、控制码输出模块、视频输入模块和视频输出模块。系统则最大可切换168路视频输入信号到24路视频输出，并且可配置多个控制键盘或计算机图形工作站。支持三级以上的多种组网功能，以太网多级联网， 穿透式多级联网等远程多级编程控制及网络功能。其余功能同AB80-50矩阵系统。
AB80-60矩阵切换控制系统属于中型矩阵控制系统，采用两个机箱最大可切换168路视频输入信号到24路视频输出。
由于系统采用模块化设计，各种功能板可灵活组合，本系统可通过加配AB70-91或AB70-83系列来控制各种不同协议解码器控制云台、镜头或一体化快球。
在配置系统方案时，应根据该矩阵系统的特性，充分考虑系统必须配备的设备，也就是我们常说的三件套：键盘、矩阵、控制码发生分配器（码转换器）

5、AB80-80矩阵功能

AB80-80网络矩阵切换控制系统采用插拔式模块化设计,包括电源模块、中央处理单元模块、数据缓冲模块、视频丢失检测模块、视频输入模块和视频输出模块。系统则最大可切换1024 路视频输入信号到128路视频输出，并且可配置多个控制键盘或计算机图形工作站。通过AB40系列解码器可对云台、镜头实现前端控制，也可以连接AB一八8系列智能球进行摄像机控制。 支持三级以上的多种组网功能，以太网多级联网，穿透式多级联网等远程多级编程控制及网络功能。
　　AB80-80IP网络矩阵切换控制系统选配含有内置IP控制模块和视频服务器， 利用Internet，LAN或WAN网络，可使用户在任何地方通过客户端软件或PC浏览器打开矩阵主机提供的 WEB 页面，浏览视频图像并可对矩阵主机进行操作和摄像机控制。共享网络内系统报警信息， 真正实现大型的全方位报警联动响应，具有极大的灵活性。
其余功能同AB80-50矩阵系统。
系统特性
Ø 基于以太网控制无需外置设备(型号后缀加“IP-OA”)
Ø 内置WEB视频服务器,可输出1-4路网络图像 (型号后缀加“IP-VA4”)
Ø 具有智能网络设备管理功能 (型号后缀加“E”)
Ø 系统支持双CPU热备份切换控制系统，支持系统电源热备份
Ø 最大1024路输入128路输出
Ø 菜单综合设置
Ø 屏幕显示
　 摄像机标题，自带国标一、二级汉字字库
　 日期/时间格式可调整
　 摄像机号和监视器号，及其工作状态
Ø 64组自动切换，64组同步切换
Ø 键盘口令输入，限制无关人员操作
Ø 系统可划分为多个分区，可限定键盘的访问权限
Ø 可设定99级控制优先级，可对每个摄像机设定控制级别
Ø 五种不同的报警显示方式,三种报警状态清除方式
Ø 35个定时调用时间, 按星期自动调用切换队列或进行定时布撤防
Ø 可配AB80-80CPO外置式中央处理器
Ø 实现最多1024个摄像机的现场控制，控制恒速或变速云台
Ø 兼容多种控制协议，可控制其它各种品牌的前端设备
Ø 可输入最多1024 个报警，每路报警可进行摄像机联动切换、预置点和辅 助开关调用
Ø 支持报警联动，可联动控制灯光、启动录像设备
Ø 所有编程数据的备用电池保护，可通过系统备份软件将所有设置数据备份到PC机
Ø 系统之间可通过IP/RS-232联网进行分级、多级控制,包括网络编程、网络控制，具备网络对时功能
Ø 8个RS-232通讯口，1个以太网接口（可选）
Ø 选配AB60-882M/884M宏键盘，具有下列功能：
　★支持5000个宏指令操作,多种复杂操作可以一键完成
　★实现虚拟摄像机号功能
　★支持对不同功能的宏指令进行分组管理功能
　★支持矩阵、画面处理器、硬盘录像机、解码器和智能球等设备的组合控制功能
Ø 可选用汉化视霸网络版多媒体控制管理/集成系统软件
部件介绍

5、AB80-30A、AB80-60A和AB80-80A音频箱
AB80-30A音频箱是与AB80-30/50系列视频矩阵主机配套使用的一种音频矩阵设备。与视频矩阵主机同步切换，是一个全交叉完全音频矩阵切换箱。它提供两种连接方式。可利用RS-232端口通过一根八芯扁线将视频矩阵主机与音频矩阵箱连接，这种方法仅限于AB80-50主机。或者利用Manchester端口与视频矩阵主机的AB码输出端口连接，这种方法两种矩阵主机都可以使用。该系统采用两线音频输入，不提供音频设备电源。
AB80-60A音频箱是与AB80-60系列视频矩阵主机配套使用的一种音频矩阵设备。系统提供高速数据口，通过一根高速数据线将视频矩阵控制系统与音频矩阵箱连接。音频箱是一个全交叉完全矩阵系统，与视频同步切换。该系统采用两线音频输入，不提供音频设备电源。
AB80-80A音频箱是与AB80-80系列视频矩阵主机配套使用的一种音频矩阵设备。系统提供高速数据口，通过一根高速数据线将视频矩阵控制系统与音频矩阵箱连接。音频箱是一个全交叉完全矩阵系统，与视频同步切换。该系统采用两线音频输入，不提供音频设备电源。
在为系统配置音频箱时，应注意和视频矩阵相匹配。特别对于AB80-50矩阵与AB80-30A音频箱时应注意两个矩阵的输入输出路数的对应。

这里介绍一下与矩阵相关的通讯接口。控制键盘、计算机等控制设备与矩阵之间是通过RS232的方式进行通讯的，而矩阵控制前端解码器则是采用RS485的通讯方式。以下简单介绍一下这些通讯方式具体知识。
A、RS-232、RS-422与RS-485
RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
RS-232接口定义及连线
　　　RS-232接口又称之为RS-232口、串口、异步口或一个COM（通信）口。"RS-232"是其最明确的名称。 在计算机世界中，大量的接口是串口或异步口，但并不一定符合RS-232标准，但我们也通常认为它是RS-232口。 严格地讲RS-232接口是DTE（数据终端设备）和DCE（数据通信设备）之间的一个接口，DTE包括计算机、终端、串口打印机等设备。DCE通常只有调制解调器（MODEM）和某些交换机COM口是DCE。标准指出DTE应该拥有一个插头（针输出），DCE拥有一个插座（孔输出）。
RS-232接口引脚定义

B、RS-422与RS-485串行接口标准
1．平衡传输
RS-422、RS-485与RS-232不一样，数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线，将其中一线定义为A，另一线定义为B。
2．RS-422电气规定
RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。典型的是RS-422四线接口。实际上还有一根信号地线，共5根线。由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。即一个主设备（Master），其余为从设备（Salve），从设备之间不能通信，所以RS-422支持点对多的双向通信。接收器输入阻抗为4k，故发端最大负载能力是10×4k+100Ω（终接电阻）。RS-422四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）实现。
RS-422的最大传输距离为4000英尺（约1219米），最大传输速率为10Mb/s。其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。只有在很短的距离下才能获得最高速率传输。一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。
RS-422需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。
3．RS-485电气规定
由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。如都采用平衡传输方式、都需要在传输线上接终接电阻等。RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信，参见图6。
而采用四线连接时，与RS-422一样只能实现点对多的通信，即只能有一个主（Master）设备，其余为从设备，但它比RS-422有改进， 无论四线还是二线连接方式总线上可多接到32个设备。参见图7。
RS-485与RS-422一样，其最大传输距离约为1219米，最大传输速率为10Mb/s。平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能使用规定最长的电缆长度。只有在很短的距离下才能获得最高速率传输。一般100米长双绞线最大传输速率仅为1Mb/s。
RS-485需要2个终接电阻，其阻值要求等于传输电缆的特性阻抗。在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输总线的两端。
五、RS-422与RS-485传输线上匹配的一些说明
对RS-422与RS-485总线网络一般要使用终接电阻进行匹配。但在短距离与低速率下可以不用考虑终端匹配。那么在什么情况下不用考虑匹配呢？理论上，在每个接收数据信号的中点进行采样时，只要反射信号在开始采样时衰减到足够低就可以不考虑匹配。。
一般终端匹配采用终接电阻方法， RS-422在总线电缆的远端并接电阻，RS-485则应在总线电缆的开始和末端都需并接终接电阻。终接电阻一般在RS-422网络中取100Ω，在RS-485网络中取120Ω。相当于电缆特性阻抗的电阻，因为大多数双绞线电缆特性阻抗大约在100～120Ω。这种匹配方法简单有效，但有一个缺点，匹配电阻要消耗较大功率，对于功耗限制比较严格的系统不太适合。
另外一种比较省电的匹配方式是RC匹配。利用一只电容C隔断直流成分可以节省大部分功率。但电容C的取值是个难点，需要在功耗和匹配质量间进行折衷。
还有一种采用二极管的匹配方法。这种方案虽未实现真正的“匹配”，但它利用二极管的钳位作用能迅速削弱反射信号，达到改善信号质量的目的。节能效果显著。
C、影响RS-485总线通讯速度和通信可靠性的三个因素
1、在通信电缆中的信号反射
在通信过程中，有两种信号因导致信号反射：阻抗不连续和阻抗不匹配。
阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射，消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。
2、在通讯电缆中的信号衰减
第二个影响信号传输的因素是信号在电缆的传输过程中衰减。一条传输电缆可以把它看出由分布电容、分布电感和电阻联合组成的等效电路。电缆的分布电容C主要是由双绞线的两条平行导线产生。导线的电阻在这里对信号的影响很小，可以忽略不计。信号的损失主要是由于电缆的分布电容和分布电感组成的LC低通滤波器。
3、在通讯电缆中的纯阻负载
影响通讯性能的第三个因素是纯阻性负载（也叫直流负载）的大小。
在实际应用中，RS-485总线加偏置电阻有两种方法：
（1）把偏置电阻平衡分配给总线上的每一个收发器。这种方法给挂接在RS-485总线上的每一个收发器加了偏置电阻，给每一个收发器都加了一个偏置电压。
（2）在一段总线上只用一对偏置电阻。这种方法对总线上存在大的反射信号或干扰信号比较有效。值得注意的是偏置电阻的加入，增加了总线的负载。

485和422之间的区别
1， 认识何为全双工，何为半双工：
全双工：同一时刻既可发又可收。
半双工：同一时刻不可能既发又收，收发是时分的。
全双工要求：收与发各有单独的信道。可用于实现两个站之间通讯及星型网，环网。不可用于总线网。
半双工要求：收发可共用同一信道，可用于各种拓扑结构的局域网络最常用于总线网。
半双工数据速率理论上是全双工的一半。
2，搞清RS422与RS485：
    RS422至少分别有一个差分发送口和差分接收口。两节点通讯时，一方的发送口与另一方的接收口相连。需两对线。
    RS422不能直接用于三点以上的直接互连，当然不能直接用总线连接。
    RS485的差分发送口与自身的差分接收口同相并连，多点间通过 RS485只需一对线。
    RS422的发送口如与其接收口同相并连，就变成RS485。
3，由于RS422可接成RS485，所以它们的电气参数必然完全相同。
4，需要说一下，很多人经常把RS232，RS422，RS485误称为通讯或网络协议，这是很不应该的，其实它们仅是关于通讯的一个机械和电气接口标准（顶多是网络协议中的物理层面）。
以下为AB80-50矩阵与前端设备通讯的接口：
AB80-50有四组输出码接线端子，每组分别用B(黑) 、S(白)、S(屏蔽地)表示 。每一组接线端子当用链式连接法时，最多可接4台负载设备，且最远距离应小于一五00米，在链式连接时，最后的一台设备的输入端B、W之间应接入一个120Ω的匹配电阻。如果需要增接设备，或如果距离较远，应当采用星形连接方式。控制码接线端子与解码器之间的连接电缆应为二芯屏蔽双纽线。架设电缆时，应尽可能地避开高压线路或其他可能的干扰源。

二、 前端设备
CCD摄像机的基本知识
1. 什么是CCD摄像机？
CCD是Charge Coupled Device(电荷耦合器件)的缩写，它是一种半导体成像器件，因而具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。
2. CCD摄像机的工作方式
　　被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例的电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像相同的视频图像。
3. 分辨率的选择
　　评估摄像机分辨率的指标是水平分辨率，其单位为线对，即成像后可以分辨的黑白线对的数目。常用的黑白摄像机的分辨率一般为380-600，彩色为380-480，其数值越大成像越清晰。一般的监视场合，用400线左右的黑白摄像机就可以满足要求。而对于医疗、图像处理等特殊场合，用600线的摄像机能得到更清晰的图像。
4. 成像灵敏度
　　通常用最低环境照度要求来表明摄像机灵敏度，黑白摄像机的灵敏度大约是0.02-0.5Lux(勒克斯)，彩色摄像机多在1Lux以上。0.1Lux的摄像机用于普通的监视场合；在夜间使用或环境光线较弱时，推荐使用0.02Lux的摄像机。与近红外灯配合使用时，也必须使用低照度的摄像机。另外摄像的灵敏度还与镜头有关，0.97Lux/F0.75相当于2.5Lux/F1.2相当于3.4Lux/F1.
4。 参考环境照度：
　　夏日阳光下 100000Lux 阴天室外 10000Lux
　　电视台演播室 1000Lux 距60W台灯60cm桌面 300Lux
　　室内日光灯 100Lux 黄昏室内 10Lux
　　20cm处烛光 10-一五Lux 夜间路灯 0.1Lux
5. 电子快门
　　电子快门的时间在1/50-1/100000秒之间，摄像机的电子快门一般设置为自动电子快门方式，可根据环境的亮暗自动调节快门时间，得到清晰的图像。有些摄像机允许用户自行手动调节快门时间，以适应某些特殊应用场合。
6. 外同步与外触发
　　外同步是指不同的视频设备之间用同一同步信号来保证视频信号的同步，它可保证不同的设备输出的视频信号具有相同的帧、行的起止时间。为了实现外同步，需要给摄像机输入一个复合同步信号(C-sync)或复合视频信号。外同步并不能保证用户从指定时刻得到完整的连续的一帧图像，要实现这种功能，必须使用一些特殊的具有外触发功能的摄像机。
7. 光谱响应特性
　　CCD器件由硅材料制成，对近红外比较敏感，光谱响应可延伸至1.0um左右。其响应峰值为绿光(550nm)，分布曲线如右图所示。夜间隐蔽监视时，可以用近红外灯照明，人眼看不清环境情况，在监视器上却可以清晰成像。由于CCD传感器表面有一层吸收紫外的透明电极，所以CCD对紫外不敏感。彩色摄像机的成像单元上有红、绿、兰三色滤光条，所以彩色摄像机对红外、紫外均不敏感。
8. CCD芯片的尺寸
　　CCD的成像尺寸常用的有1/2"、1/3"等，成像尺寸越小的摄像机的体积可以做得更小些。在相同的光学镜头下，成像尺寸越大，视场角越大。 芯片规格 成像面大小(宽X高) 对角线 1/2 6.4x4.8mm 8mm 1/3 4.8x3.6mm 6mm

高速一体化智能球是集内置云台和解码器及摄像机于一体的高端产品。
AB系列一体化球采用RS-485或AB码总线控制。
水平360°连续旋转，无监视盲区。垂直方向实现一八0°自动翻转连续监视。
自动光圈、自动聚焦、自动白平衡。
夜视功能，根据环境光线的变化自动转换CCD照度。
分类说明

（1）根据控制协议可分：1、曼码
　　　 2、派尔高“P”、“D”
（2）根据机芯可分：1、索尼机芯，光学一八倍、数字12倍。
　　　　　 2、日立机芯，光学22倍、数字8倍。
3、日立机芯，光学23倍，数字10倍。
 （3）根据安装方式可分 ：1、室内：室内吸顶
室内壁装
室内吊装
　　　　 2、室外： 室外壁装

室内吸顶球 室内外壁装/吊装球

功能描述
1. 目标跟踪 A焦距/转速自动匹配技术 B自动翻转
2.设置及调用预置点
3.镜头控制 A焦距控制 B聚焦控制 C光圈控制
4.背光补偿功能 A强光背景对黑暗目标进行亮度补偿 B对光亮背景进行采光 调整.
5.自动白平衡：摄像机白光的成分会受到环境光线的影响，而出现 色彩失真的现象，因此摄像机要对受到照明灯光影响的白光进行纠 正， 这就是白平衡调整。
6.夜视功能(彩色/黑白转换功能):S一八N,23,26光学变倍
7.自动扫描功能
8.看守位功能
24V电源连线距离和线材要求：
一般的电源线都存在一定的线阻，在传送电压时有内在的损失，电源线越长，线径越小，损失就越严重；为了避免传输线损失引起电压不足而造成球机不能正常工作，在布线时请参照下表所示线径和距离要求。

电源线线径
0.5mm²（20﹟）
1.0mm²（一八﹟）
1.5mm²（16﹟）
2.5mm²（14﹟）
室内球30W
28m (94ft)
45m(一五0ft)
72m(238ft)
1一五m(380ft)
室外球72W
11m(37ft)
一八m(60ft)
29m(95ft)
46m(一五2ft)

视频电缆的一般要求：
与电源线一样视频电缆也有相应的内在损失，电缆越长及规格越小，损失就越严重； 信号的频率越高，损失也就越明显。 下表列出了常用的视频电缆型号及这种电缆所能传输视频信号的最长参考距离。

视频电缆型号
最长传输距离
视频电缆型号
最长传输距离
75-2
约一五0米
75-5
约370米
75-3
约200米
75-7
约500米
75-4
约270米
75-9
约680米

AB一八8-T系列球机
v 带菜单，若设为曼码协议，通过矩阵控制，用28+SHOT进入；
v 若设为Pelco协议，用AB60-884M键盘控制，用95+SHOT进入；
AB一八8-T系列比AB一八8-M系列新增功能：
※屏幕菜单功能；通过菜单可显示球机的各种信息。
※多协议控制功能：支持AB码、D控制协议、P控制协议和同轴视控功能 。
※花样扫描功能 ：将球机的一组操作动作记录下来，通过调用可重复以前的操作过程。
※区域遮罩功能 ：可由用户设定不能被操作者看到的屏幕区域。
※比例变速功能:变倍倍率增大时,摄像机移动速度自动变慢,当变倍倍率减小时,摄像机移动速度自动加快,以便获得更好的物体跟踪效果.
※屏幕操作提示功能:可以显示摄像机标题、方位指示、变倍倍率显示等。
※报警调用功能：通过翻板的接插件可连接7个常开或常闭开关量输入。当接收到报警时，球机将执行一个预先设定的预置点1-8号。
※辅助开关控制功能：智能球的翻板提供2个辅助开关用于控制其它设备。利用键盘上的ON键和OFF键可手动的控制辅助开关的接通和断开。
※上电启动动作和空闲动作:当球机上电自检结束后，可以自动执行一个球机动作，可设置为调用1-8号预置点，或执行1-4号花样扫描，或运行自动扫描、随机扫描或帧扫描。当球机空闲一定时间后可自动调用预置点，或执行花样扫描，或运行自动扫描、随机
