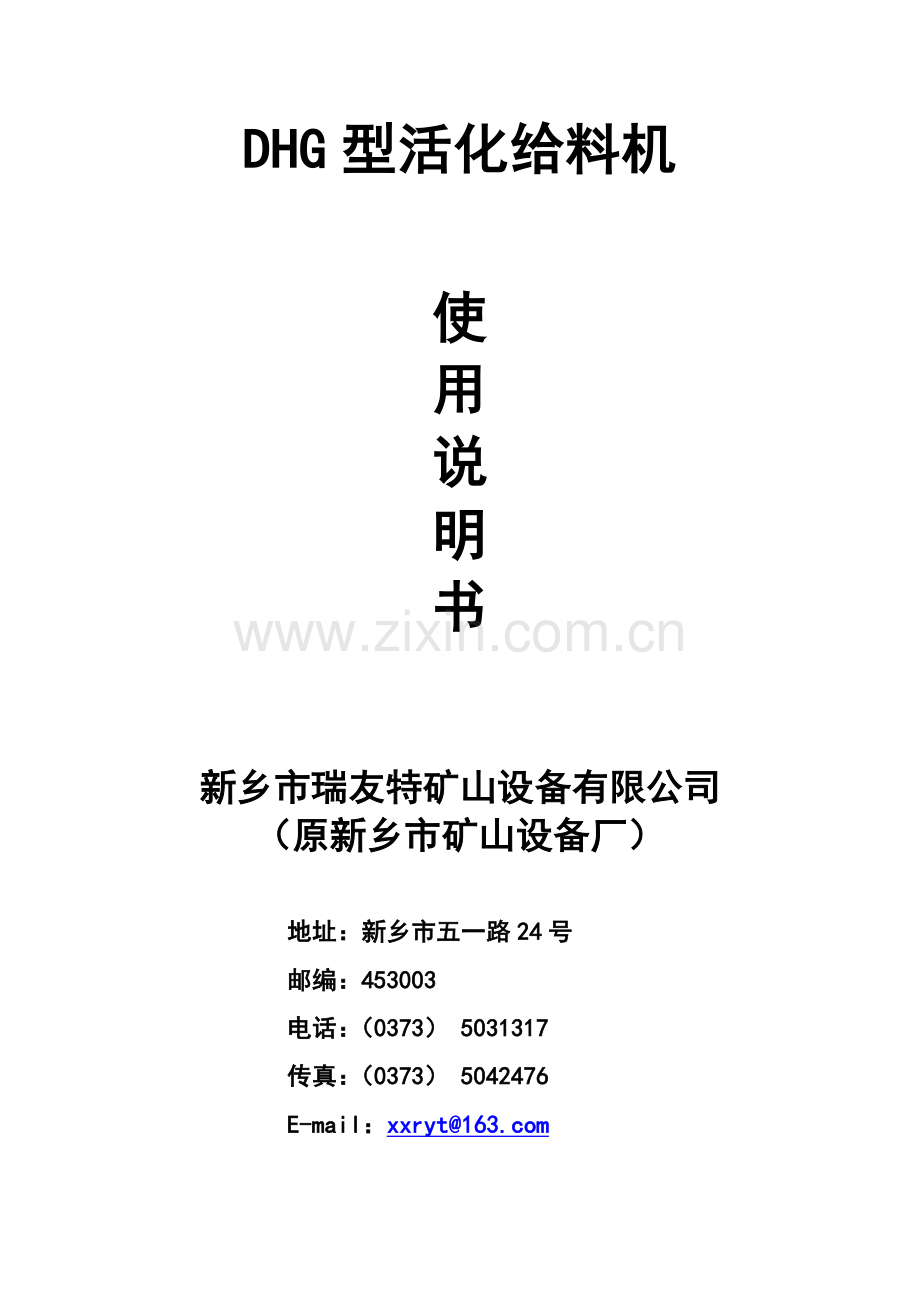

DHG型活化给料机

使
用
说
明
书

新乡市瑞友特矿山设备有限公司
（原新乡市矿山设备厂）

地址：新乡市五一路24号
邮编：453003
电话：[phone]
传真：[phone]
E-mail：xxryt@

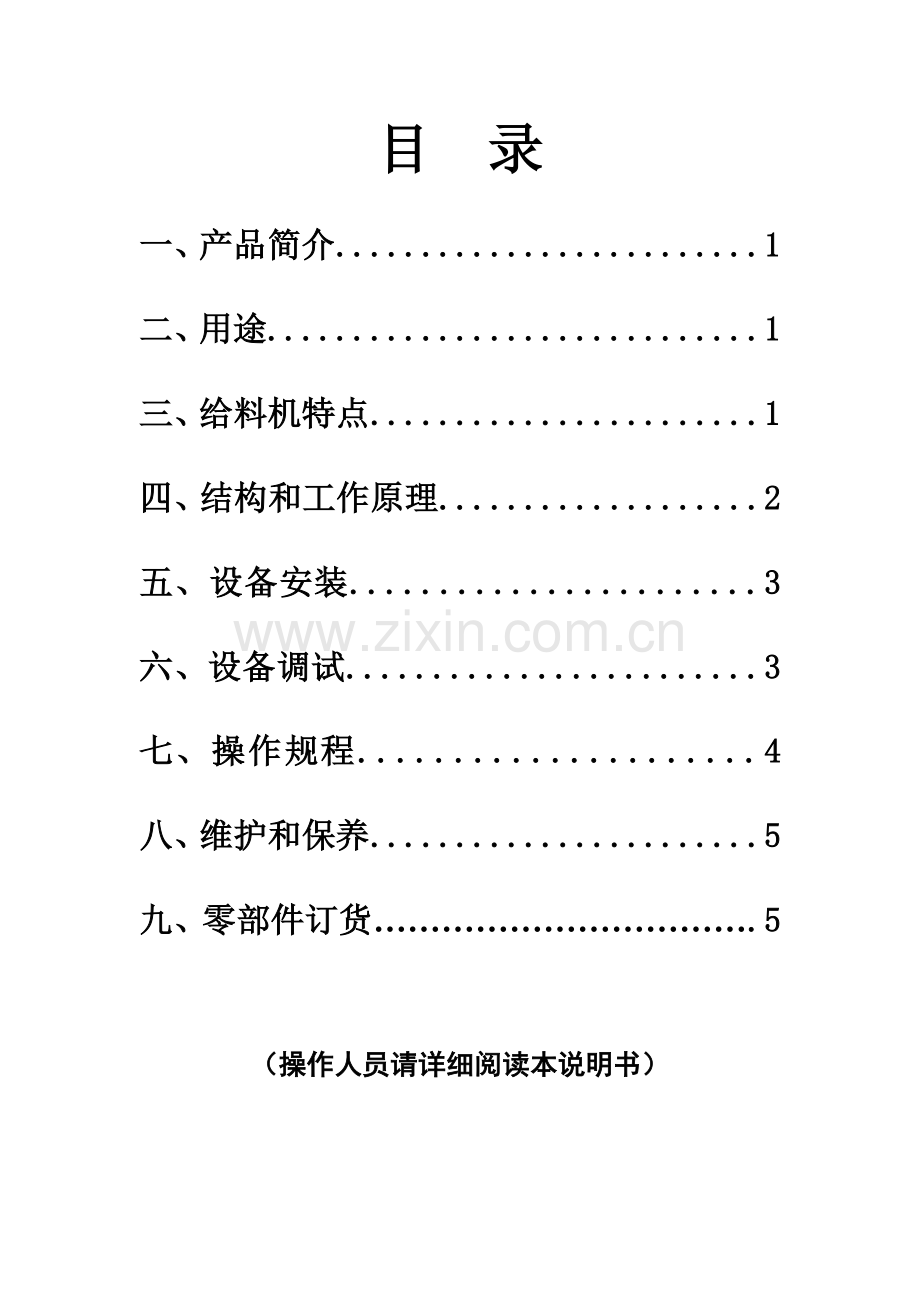

目 录
一、产品简介.........................1
二、用途.............................1
三、给料机特点.......................1
四、结构和工作原理...................2
五、设备安装.......................3
六、设备调试........................3
七、操作规程.....................4
八、维护和保养.......................5
九、零部件订货…………………………….5

（操作人员请详细阅读本说明书）

DHG型活化给料机
一、 产品简介
双质体活化给料机（亚共振振动给料机）是一种高效环保节能振动给煤机。本机适用于筒仓和选煤厂、露天储煤场，降煤炭经仓进行均匀的装载于运输机上或其他筛选储存装置中。特别适合于煤矿生产环境复杂恶劣，对井下恶劣环境反应不敏感，当来料不均匀，煤的水分不稳定且较大、并加有大块矸石和其他杂物时，仍能正常工作。
二、 用途
双质体活化给料机的主要用途除能有效地解决仓口堵塞问题外，还可以用于贮煤（料）场，以获得较大的经济效益。它最适用于粉煤含量大、水分高、粘结性强的原煤及分级煤的各种煤仓及贮煤场使用。
试验中采用的DHG-30型活化给料机样机已于八五年十月由煤炭工业部及河南省计划经济委员会、机械电子工业厅联合召开了鉴定会，会议对样机给予了较好的评价，认为设计和试制是成功的，是目前国内一种结构新颖的排料机械，在解决堵仓问题上达到国内先进水平，并同意投入小批量生产。在煤炭、冶金、电力、建材等行业的料仓及料场采用。详见及予计经科成鉴字（86）0054号，YJZ(85)-22/35号技术鉴定书。
三、 给料机特点
1. 对中下料，防止皮带跑偏。
2. 结构独特简单紧凑，节省昂贵的土建费用。
3. 结构坚固耐用，使用寿命长。故障率极低，维修量下。
4. 密封好。采用全密封设计，无任何漏煤现象。
5. 可以实现远控和就地控制。
四、 结构和工作原理
双质体活化给料机是一种高效环保节能振动给煤机，由质体A和质体B组成，质体A包括下料主体结构件、下料板和下料曲线槽体，质体B包括振动体结构件、振动电机和弹簧，其特征是，振动电机不是直接固定在质体A上，振动电机固定在振动体结构件上，通过过振动弹簧与质体A连接。下料主体结构件、下料板和下料曲线槽固定连接为一体，振动体结构件和下料主体结构件通过弹簧连接，底座弹簧将给煤机的主体安装在支承座上。
下料板的结构形式为向上的楔形或拱形结构。
工作原理：从振动原理出发，本实用新型的振动给煤机采用双质体结构形式，质体A为与煤接触的下煤主体，质体B为由振动电机和弹簧所组成的振动体。应用亚共振原理，使用小电机，大振幅。节省能源，噪音低，对基础要求低。新型给煤机的预定设计給煤量范围为120吨/小时到2000吨/小时，振动电机功率的对应范围为2千瓦到12千瓦，大大低于国内同类产品的能量消耗。由于电机功率降低，振动力减少，导致设备的运行噪音很低，对基础的振动力降低，用户不必在基础建设上投入过高，从而降低了投资。
双质体活化给料机采用独特的下煤主体设计，防止堵煤情况发生。本振动给煤机机集活化物料和出料两大功能为一体。大大减少了安装成本及工作量。振动给煤机主体与顶部料堆或料仓有机地连接在一起。工作时，拱形或楔形出料板的水平振动高效地传递到顶部物料，振动力产生的扰动能量松动物料使其下落。物料通过给煤机两侧的曲线槽被传输到下部出口。
五、 设备安装
1.基础要超水平，要做到所有支撑面在一个水平面上并与现场地面平行。（现场应有起吊设备安装工具，在现场具备安全条件的情况下才可进行现场安装）
2.现场安装要以法兰口为基准，法兰口与仓口应平稳连接，连接应牢固，并符合国家安全规定。法兰口的紧固螺栓应对称紧固，不允许依次紧固，螺栓紧固完后应根据现场实际情况把预留吊挂位置与水泥仓下相应位置对应连接。（执行国标）
3.检查所有紧固点是否牢靠，所有紧固点应受力均匀。
4.机体超水平应保证机体与仓口底面、地面水平要相互平行，如不平行调整第二条安装水平，直至机体水平为止。
5.检查所有弹簧受力情况，弹簧受力应均匀，所有弹簧应在其固定架中均匀分布。
6.弹簧中心线应与弹簧吊挂的中心线重合。
7.清理设备上的全部杂物。
8.清理现场。
六、 设备调试
1.接通电源。测量现场电压是否符合设备所需电压，检查线路绝缘情况，符合国家线路运行规定，方可通电。
2.空载运行的条件
（1）清理设备上的全部杂物。
（2）清理现场
（3）无关人员远离现场
（4）所有现场参与人员必须穿戴防护设施
（5）电器柜必须有专人看护，专人操作，操作电器柜不得少于两人
（6）变频器调速根据现场实际情况进行调配
（7）激振器的出力不得超过75%
（8）空载运行的振幅小于4mm(双振幅)
3.空载运行检查按上述第五条设备安装逐项检查。设备运行不允许有卡堵现象和声音异常出现，如出现应立即停车检查。
4.重载调试 根据现场情况应满足设备运行条件进行实际调配，不得超出设备安全运行范围。设备运行不允许有卡堵现象和声音异常出现，如出现应立即停车检查。
七、 操作规程
激振力、振幅应符合上述条件（参见设备调试的相应条款）应从小到大进行操作，变频器的操作详见变频器操作说明书。操作工应具备操作资格，操作工应不离现场或半小时巡查一次。设备运行如有卡堵现象和声音异常出现，应立即停车检查。操作工应遵循本单位的有关规定。

八、 维护和保养
1. 设备在安装调试好，运行24小时后停机检查，检查事项按空载调试和设备安装条款进行检查，满足安全运行的条件后再开机运行。
2. 设备运行72小时后停机检查，检查事项按空载调试和设备安装条款进行检查，满足安全运行的条件后再开机运行。
3. 在设备运行24小时、72小时停机时加注黄油（3#锂基脂），加油量50g-150g。
4. 每两周加注一次油，加油量根据实际情况定。
5. 如在运行期间发现轴承升温，应停机检查。
6. 设备不允许缺油运行，带“病”工作。
九、 零部件订货
当零部件订货时，请你提供下列材料：
1、给料机的型号规格、出厂编号。
2、零部件名称、图号及数量。
3、订购电机零部件时，须注明型号规格。
4、确定运输方式。

新乡市瑞友特矿山设备有限公司
