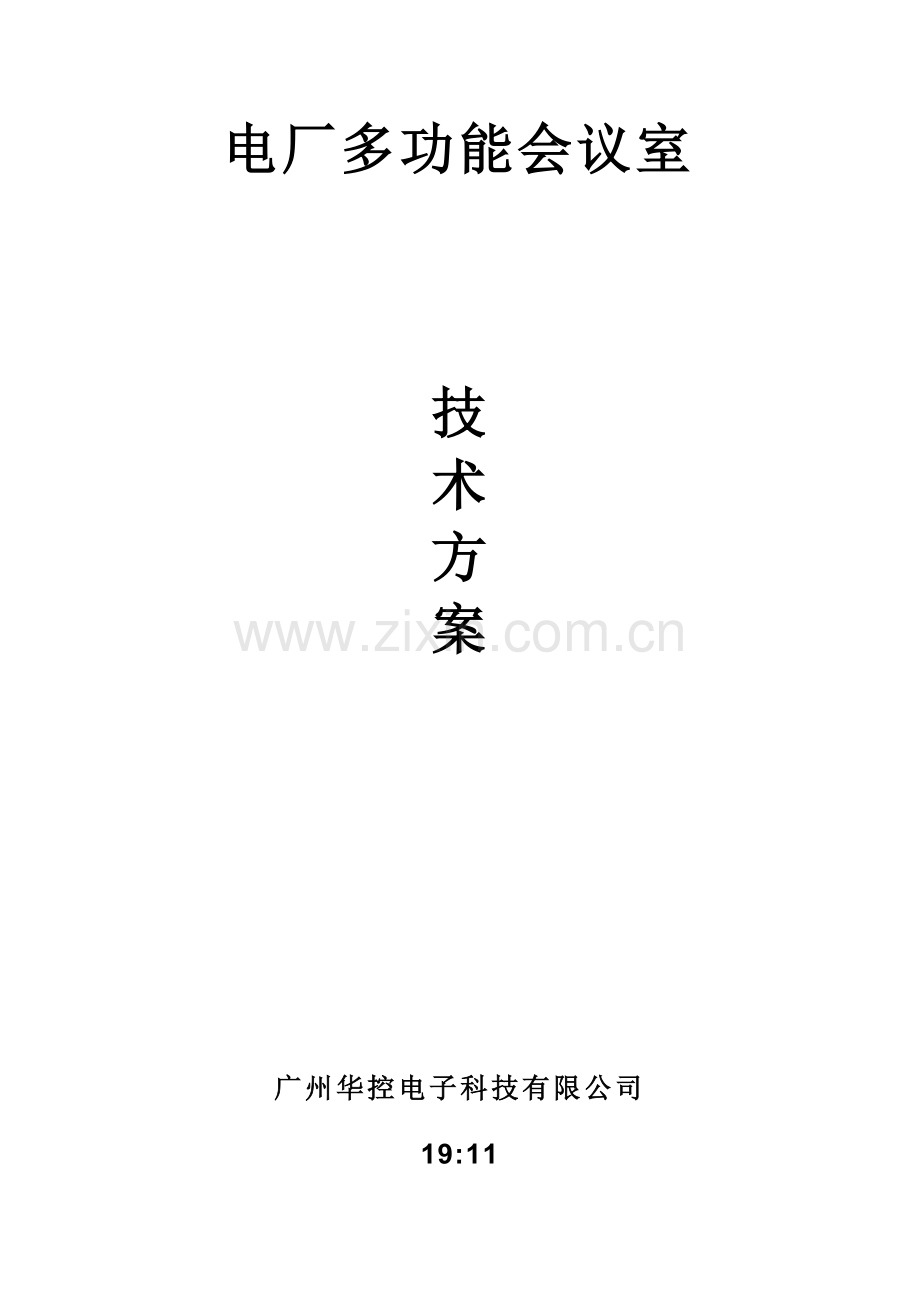

电厂多功能会议室

技
术
方
案

广州华控电子科技有限公司

19:11

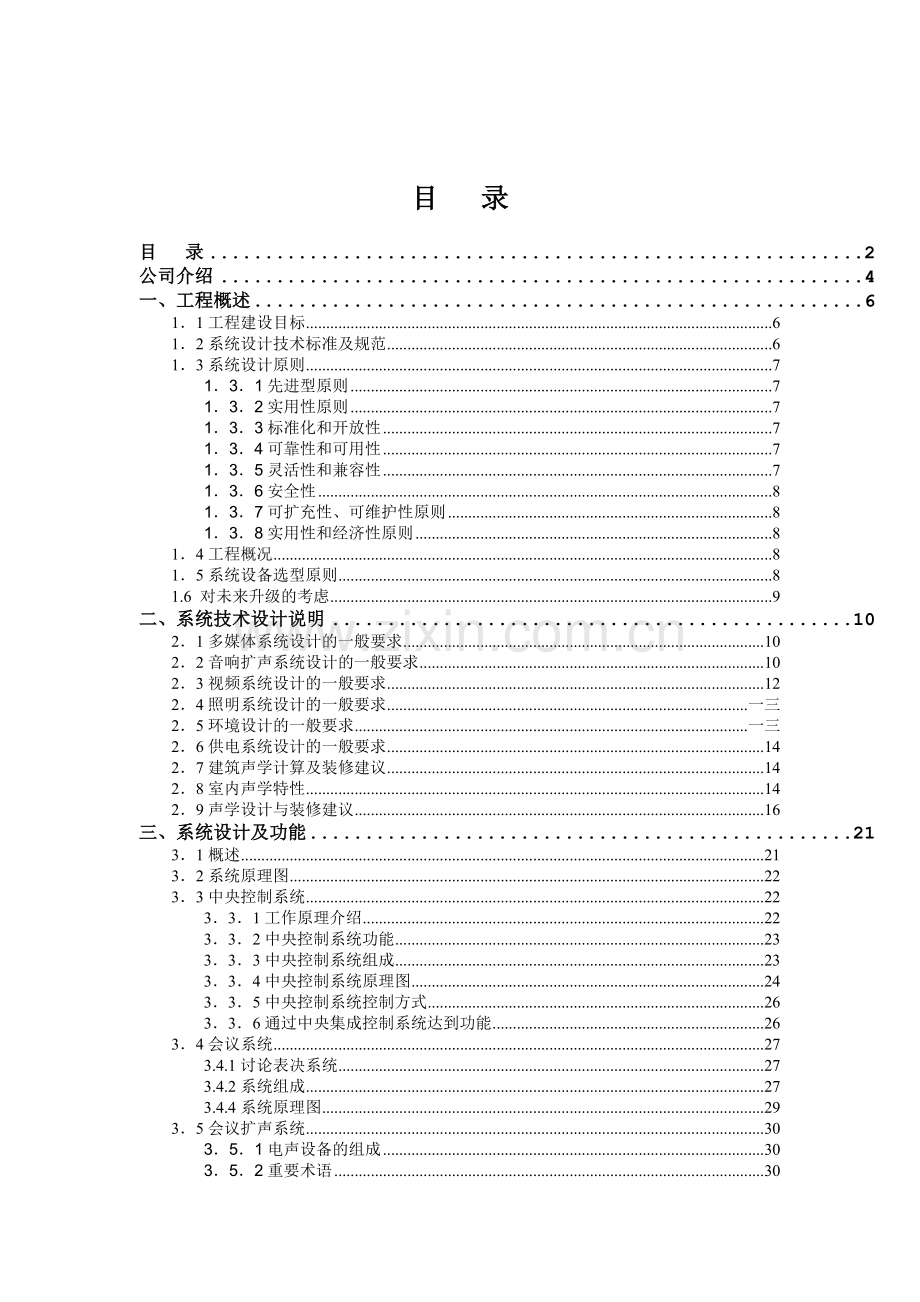

目 录

目 录 2
公司介绍 4
一、工程概述 6
1．1工程建设目标 6
1．2系统设计技术标准及规范 6
1．3系统设计原则 7
1．3．1先进型原则 7
1．3．2实用性原则 7
1．3．3标准化和开放性 7
1．3．4可靠性和可用性 7
1．3．5灵活性和兼容性 7
1．3．6安全性 8
1．3．7可扩充性、可维护性原则 8
1．3．8实用性和经济性原则 8
1．4工程概况 8
1．5系统设备选型原则 8
1.6 对未来升级的考虑 9
二、系统技术设计说明 10
2．1多媒体系统设计的一般要求 10
2．2音响扩声系统设计的一般要求 10
2．3视频系统设计的一般要求 12
2．4照明系统设计的一般要求 一三
2．5环境设计的一般要求 一三
2．6供电系统设计的一般要求 14
2．7建筑声学计算及装修建议 14
2．8室内声学特性 14
2．9声学设计与装修建议 16
三、系统设计及功能 21
3．1概述 21
3．2系统原理图 22
3．3中央控制系统 22
3．3．1工作原理介绍 22
3．3．2中央控制系统功能 23
3．3．3中央控制系统组成 23
3．3．4中央控制系统原理图 24
3．3．5中央控制系统控制方式 26
3．3．6通过中央集成控制系统达到功能 26
3．4会议系统 27
3.4.1讨论表决系统 27
3.4.2系统组成 27
3.4.4系统原理图 29
3．5会议扩声系统 30
3．5．1电声设备的组成 30
3．5．2重要术语 30
3．5．3系统原理图 32
3．8全部系统结构图和系统说明 32
系统说明 32
四、系统主要设备选型 35
4．1会议系统 35
4．1．1首创先进的数字化设计，保证了高品质音质 35
4．1．2强大的管理功能与操作方式，保证了会议顺利进行 36
4．1．3灵活应用于各类会议 36
4．5大屏幕投影系统 37
五、供货设备的详细参数与说明书 37
5．1 华控HA-AV多媒体中央控制系统 37
5.1.1中央控制系统硬件介绍 37
5.1.2 新一代中央控制主机HA-AV 38
5.1.3 无线彩色触摸屏LK-5800A 39
5.1.4 无线接收器RFGW 44
5.1.5 电源控制器HA-8 44
5.1.6 调光器HA-AC4A 44
5.1.7 红外发射棒IR 45
5.1.8 音量控制器HA-VOL 45
3.2.1 大屏幕显示系统的组成 46
大屏幕显示投影系统 46
5.3博世会议系统介绍 53
5.4.3 华控隐藏式接线面板 67
5.5音响系统介绍 68
七、计算机声场辅助设计简述 78
7.1厅堂扩声声波辐射传播模拟图 78
7.2 厅堂语言清晰度RASTI的计算 83
7.3 厅堂直达声和混响场的计算 84
7.4 厅堂扩声声波辅音损失图 85
7.4 厅堂扩声音箱布置立体图 85
八、 产品应用工程案例 88
九、 项目实施方案 94
1.1 系统工程建设计划 94
4.1.1 系统安装调试计划 94
4.1.2 系统验收计划 95
1.2 施工组织 95
4.2.1施工组织管理机构图 95
4.2.2岗位职责描述 96
1.3 施工进度计划 96
4.3.1 施工进度说明 96
4.3.2 施工依据 97
4.3.3 材料设备进场时间表 97
4.3.4 施工力量说明 97
1.4 施工前准备 97
4.4.1 深化设计 97
4.4.2 施工现场检查 98
4.4.3 临时场地安排 98
1.5 施工工序与工程现场管理 99
4.5.1 施工工序 99
4.5.2 施工工艺控制 99
4.5.3 工程技术管理 109
4.5.4 工程投资控制管理 110
1.6 工程保障措施 110
进度保障措施 110
质量保障措施 111
安全保障措施 111
文明施工与成品保护 112
2 系统测试方案 1一三
2.1 概述 1一三
2.2 测试依据 1一三
2.3 测试设备的选择 1一三
5.3.1 测试步骤 114
5.3.2 程项目竣工验收 1一五
5.3.3 测试验收报告表 1一五
3 培训计划 1一八
3.1 培训方式 1一八
3.2 培训教材 119
4 产品及售后服务承诺 120
4.1 质保服务 120
4.2 技术服务 120
4.3 特别服务 121
4.4 故障设备维修流程 121

公司介绍

广州华控电子科技有限公司是国内最早专业生产及开发多媒体中央控制系统的厂家，并是集计算机网络系统、综合布线系统、多媒体教学系统、多功能电子会议系统、大屏幕投影系统、数字会议及同声传译系统、视讯会议系统、专业监控系统及中央集成控制系统等视讯技术的开发、设计、销售、安装调试和维护于一体的系统集成公司。

　　广州华控电子科技有限公司专业从事高分辨率大屏幕投影系统、大型拼接投影墙、数字会议网络系统、远程视像会议系统、全自动集中控制系统、计算机网络的系统设计、现场安装、系统调试、设备租赁以及企业MIS系统等应用软件的开发、供应和服务等。公司拥有一批技术过硬、训练有素、极富创造力和敬业精神的优秀技术人员，长期从事计算机局域网、广域网、多媒体技术、软件设计等方面的研发工作，积累了丰富的经验，紧随世界的领先科技，为客户提供全方位的服务与支持，并提供卓有成效的用户培训。
公司在中国市场上有着极高的商业信誉和完善的售前、售中、 售后服务措施，经过多年来的开拓，迄今为止已成功安装逾千套先进的投影系统于国内各种领域，诸如：金融、政府部门、邮电、水利、电力、交通、航天、军队、学校等单位有关会议、监控、调度、指挥、产品演示、电化教学等环境。同时，公司在军队自动化指挥系统、金融证券交易系统、企业办公自动化系统、建筑行业等软件开发领域也取得了卓越的成就。。

广州华控公司凭借精湛的技术、完善的售后服务先后为国内许多公司、政府、企业及学校提供了相关的技术咨询、支持与服务。在以后的发展中，广州华控公司仍将一如既往，迎接挑战，不断为用户提供更好的产品和更优质的服务。

一、工程概述
1．1工程建设目标
此次工程项目是承担虎门沙角C电厂多功能会议室的设计、施工。应急指挥中心所需演示的各种视频信号、各类计算机信号，本系统为了满足对各种计算机信号、视频信号综合性大屏幕显示的需求，配置国际最先进技术的大屏幕显示系统。系统采用先进、成熟、可靠、便于维护的设备；软件具备扩展性和可升级性。大屏幕投影则为实时处理这些大量数据信息和视频信息提供了一个明亮、清晰和逼真的大画面显示环境，得到任何计算机显示器无法做到的超大分辨率画面显示效果（例如整张电子地图）。本系统的设计就是提供满足以上功能实现的活动环境。
1．2系统设计技术标准及规范
本系统的安装、走线、各种接插件连接均符合国家现行专业施工安装技术规范、技术标准。
国家规定的相关设计标准、技术规范主要包括：
l JGJ／T16-92《民用建筑电气设计规范》
l GB／T一五381-94《会议系统的电及其音频性能要求》
l GB／T50314-2000 《智能建筑设计标准》
l WH01-93《扩声系统的声学特性指标与测量方法》
l GYJ25-86《厅堂扩声系统声学特性指标》
l GBJ1一八-88《民用建筑隔声设计规范》
l GBJ232-92《电气装置安装工程施工及验收规范》
l GB／T14197-93《声系统设备互联优选配接值》
l GB／T14947-94《声系统设备互联用连接器应用》
l GB/T一五644-95《视听系统设备五连用连接器的应用》
l GB／T一五859-1995《视听、视频和电视系统中设备互连的优选配接值》
l IEC914《Electrical and audio requirements of the conference system》
l ANSI/EIA/TIA-569（CSA T530）商业大楼通讯路径和结构空间布线标准；
l ANSI/TIA/EIA-568-A（CSAT529-95）商业大楼通讯布线标准；
l ANSI/TIA/EIA-607（CSA T527）商业大楼通讯布线系统接地线和耦合线标准；
l ANSI/TIA/EIA-606（CSA T528）商业大楼通讯布线管理标准；
l ANSI/TIA TSB-67 UTP端到端功能检测标准；
l B43/117·1—1998《综合布线系统验收标准》。
1．3系统设计原则
1．3．1先进型原则
采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平。
1．3．2实用性原则
能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。
1．3．3标准化和开放性
遵循国际化标准，按照国际化标准建造应用最新的布线方法，合理配套设备，并为今后的发展事先预留出应用端口及软硬件的升级换代，提供开放性的解决方案。
1．3．4可靠性和可用性
选用高可靠的产品和技术，充分考虑系统在程序运行时的应变能力和容错能力，确保整个系统的安全与可靠。选用质量、性能、价格、服务、优异的品牌。
1．3．5灵活性和兼容性
选用符合国际发展潮流的国际标准的软硬件技术，以便系统有可靠性强、可扩展和可升级等特点，保证今后可迅速采用视频网络化发展出现的新技术，同时为现存不同的相关设备提供互联手段。
1．3．6安全性
在特殊使用的情况下，必须保证文件信息保存和各种应用系统的安全。
1．3．7可扩充性、可维护性原则
要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。
1．3．8实用性和经济性原则
从实用性和经济性出发，着眼于近期目标和长期的发展，选用先进的设备，进行最佳性能组合，利用有限的投资构造一个性能最佳的系统。
1．4工程概况
现代的多功能应急指挥中心包括大屏幕显示系统、会议扩声系统、灯光系统等。然后通过中央集成控制系统将以上各种设备与整个会议环境有机的结合成为一个整体，使管理者只需轻轻一按，便可轻松操纵整个进程。
1．5系统设备选型原则
1.选用国际知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商，以保证设计指标的实现和系统工作的可靠性。
2.基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性。
3.选用高度智能化、高技术含量的产品，建立系统开放式的架构，以标准化和模块化为设计要求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性。

1.6 对未来升级的考虑
完成后的大屏幕显示系统/中央控制系统对未来的升级,特别是对于大屏幕显示系统的扩展都有着极好的开放性，由于虎门沙角C电厂多功能会议室系统的日常信息处理量大，必须要有一个开放性好，灵活性高的先进的控制系统，这一点在本项目的设计中已作了充分的考虑，就现有中央控制系统而言，主CPU采用的是32位摩托罗拉275M处理器，对以后扩展设备没有受到处理速度影响；内置2条可扩展多功能插槽，在以后扩展设备兼容留有接口；对会议系统设计中已作了充分的考虑，大屏幕显示系统以后只需设备就可以；在故大楼指挥中心系统完全可以适合于目前的各种设备信号传输的需要，对于将来真正大量地使用高速设备之时只需要换设备即可，而已有的结构无须做任何变动，整个系统的升级将会是件很轻松的事情。

二、系统技术设计说明
2．1多媒体系统设计的一般要求
多媒体系统，主要由音响系统、视像会议系统、中控系统组成。多功能厅还要考虑，表演灯光系统。
这类厅堂内的设备比较完备，主要包括视像会议终端设备(含编解码器、受控型的主摄像机、配套的监视器)、会议讨论，表决和同传系统、话筒、扬声器、图文摄像机、辅助摄像机(景物摄像等)，若会场较大，可配备投影电视机。专用性会场主要提供学术研讨会、远程教学、医疗会诊，因此除上述公用会场厅的设备外，可根据需要增加供教学、学术用的设备，如白板、录像机、传真机、打印机等等。
设计主要涉及建筑声学，电声学，室内光学，电子通信和装饰方面的设计。
2．2音响扩声系统设计的一般要求
根据声学技术要求，一定容积的厅堂有一定混响时间的要求。一般来说，混响的时间过短，则声音枯燥发干；混音时间过长，声音又混淆不清。因此，不同的会场厅都有其最佳的混响时间，如混响时间合适则能美化发言人的声音，掩盖噪声，增加会议的效果。
高度大约在4米的情况下，容积小于200立方米的最佳混响时间为0.3至0.5秒，200至500立方米时为0.5至0.6秒，500至2000立方米为0.6至0.8秒。
为保证声绝缘与吸声效果，室内应铺有地毯，天花板、四周墙壁内都应装有隔音毯，窗户应采用双层玻璃，进出门应考虑隔音装置。
在多数情况下，音响系统接收到的是微弱信号，要把信号放大才能被听众(观众)听到。音响声频扩声的目的主要是：
1). 提高清晰度和可懂度，以使讲话的每个词都十分清楚，而音乐伴奏不会喧宾夺主；
2). 使整个听众席声音均匀分布，对所有座位要有均匀的响度，减少甚至消灭“死区”；
3). 对整个听众席要有稳定的系统频率响应和均匀的“音色”；
4). 除保证声音的真实感和无污染的传播外，使语言和音乐有舒适空间，得到真实的表现。
足够大的音量：
音响扩声系统实际上是一个用电子技术实现声音重放的系统。系统中，音量是最重要的，音量水平用声场的声压级来衡量。国家标准WH0301-93规定，最大声压级为：语言扩声90dB，一般卡拉OK≥103dB，迪斯科≥110dB（一级），≥103dB（二级）。
均匀合理的声场分布：
扬声器重放的声场要尽可能分布均匀，听音区声场声压要求分布均匀，多功能厅中，重放声场分为动区和静区，舞池为动区，坐席为静区，动区的声压级显然应比静区的声压级大，否则坐席中的观众将难以忍受。虽然动 静区之间声压不要求均匀，但各区之内声压应是尽可能均匀的。标准WH0301-93要求，重放声场声压级的不均匀度，在1kHz-6.3kHz之间不大于8dB，在100Hz处不大于10dB。
良好的音质：
音质主要取决于系统的失真度和传输频率特性。系统的失真度是指由输入声信号或输入电讯信号到输出声信号全过程中产生的非线性失真。标准WH0301-93允许的非线性失真度为5%以下。
传输频率特性视之系统达到最高可用增益时，厅堂内各处稳态声压级平均值像对于扩声系统输入端信号电压的幅频响应。也就是频响。系统的非线性失真主要是由电声设备引起的 。而系统的频响则除取决于电声设备的品质外还取决于厅堂和环境的建筑声学特性。音乐和语言的清晰度也是衡量音质的重要指标。
尽可能小的本底噪声：
噪声有两个来源，一是环境噪声，一是设备噪声。设备噪声用”总噪声“来衡量。总噪声是指扩声系统达到可用增益，但无有用信号输入时，厅堂内各测试点噪声声压级的平均值。这种噪声首先取决于设备的品质，另外，线路的排布，设备之间的连接方法，屏蔽方法等都有重要影响。
适当的传声增益：
适当的传声增益是现场扩声所必需的。扩声系统达到最高可用增益时，厅堂内各处稳态声压级平均值与传声器处声压级的差值，叫做传声增益。简单地说就是听音处地声压级同话筒处的声压级之差。
良好的声反馈啸叫抑制能力：
当用话筒扩声时，厅堂内的反射声会重新进入话筒，如果反射声的声级足够大就会产生声反馈啸叫。实际上，当声反馈条件满足时，不向话筒发话也会啸叫。这是因为在条件适当时，厅堂内任何微小的声扰动，都会在寄生的声反馈通道中迅速发展成为啸叫。因此我们需要整个系统有尽可能良好的啸叫抑制能力。
良好的声像定位
厅堂有演出任务或立体声节目播放等任务，就应考虑声像定位。
操控灵活可靠：
一个完整的系统会有多个信号源入口，多个扬声器出口和多种可选择的信号处理设备。再运行过程中应能根据现场需要随时切换，调节效果，修改参数，重新编组。

2．3视频系统设计的一般要求
具有摄像系统的会场，影响摄像画面质量的另一因素，是四周的景物和颜色，以及桌椅的色调。一般忌用“白色”、“黑色”之类的色调，这两种颜色对人物摄像将产生“反光”及“夺光”的不良效应。所以无论墙壁四周、桌椅均采用浅色色调较适宜，如墙壁四周米黄色、浅绿、桌椅浅咖啡色等，南方宜用冷色，北方宜用暖色，使所提供的视频电平近似0.35V。摄像背景(被摄人物背后的墙)不适挂有山水等景物，否则将增加摄像对象的信息量，不利于图像质量的提高。可以考虑在室内摆放花卉盆景等清雅物品，增加整体高雅，活泼，融洽的气氛，对促进会议效果很有帮助。
从观看效果来看，监视器等放像设备的布局常放置在相对于与会者中心的位置，距地高度大约一米左右，人与监视器的距离大约为4－6倍屏幕高度。各与会者到监视器的水平视角应不大于60度。所采用的监视器屏幕的大小，应根据参加的人数，会场的大小等几方面的因素而定。
摄像设备和监视器的种类应根据产品技术和规格，投资规模，使用目的，使用环境，人员数量和会场面积决定.
摄像机放置的最佳位置应与监视器的位置基本相同.

2．4照明系统设计的一般要求
灯光照度是有摄像要求的会场的基本必要条件。摄像机均有自动彩色均衡电路，能够提供真正自然的色彩，从窗户射入的光(色温约5800K)比日光灯(3500K)或三基色灯(3200K)偏高，如室内有这两种光源(自然及人工光源)，就会产生有蓝色投射和红色阴影区域的视频图像；另一方面是召开会议的时间是随机的，上午、下午的自然光源照度与色温均不一样。因此应避免采用自然光源，而采用人工光源，所有窗户都应用深色窗帘遮挡。在使用人工光源时，应选择冷光源，诸如“三基色灯”(R、G、B)效果最佳。避免使用热光源，如高照度的碘钨灯等。照度对于摄像区，诸如人的脸部应为500LUX，为防止脸部光线不均匀(眼部鼻子和全面下阴影)三基色灯应旋转适当的位置，对于监视器及投影电视机，它们周围的照度不能高于80LUX，在50～80LUX之间，否则将影响观看效果。为了确保文件、图表的字迹清晰，对文件图表区域的照度应不大于700LUX。

2．5环境设计的一般要求
室内的温度、湿度应适宜，通常考虑为一五～25℃的室温，60％～80％湿度较合理。室内摆放有各种设备，这些设备对温度、湿度都有较高的要求，保持室内的合适温度、合适湿度是保证系统可靠稳定运行的基本条件。为保证室内的合适温度、合适湿度，可安装空调系统，以达到加热、加湿、制冷、去湿、换气的功能。要求空气新鲜，每人每时换气量不小于一八m3。环境噪声级要求为40dB(A)，以形成良好的开会环境。若室内噪声大，如空调机的噪声过大，就会大大影响音频系统的性能，其它会场就难听清该会场的发言。
会场的大小与设备，参加人员数目有关。可根据通常所参加的人数多少，在扣除第一排座位到前面的监视器的距离外(该距离是为提供摄像必要的取景距离)，按每人2m2的占用空间来考虑，甚至可放宽到每人占用2.5m2的空间来考虑。天花板高度应大于3m。

2．6供电系统设计的一般要求
为保证供电系统的安全可靠，以减少经电源途径带来的电气串扰，应采用三套供电系统。一套供电系统作为照明供电；第二套供电系统作为整个终端设备、控制室设备的供电，并采用不中断电源系统(UPS)；第三套供电系统用于空调等设备的供电。
接地是电源系统中比较重要的问题。控制室或机房所需的地线，宜在控制室或机房设置的接地汇流排上引接。如果是单独设置接地体，接地电阻不应大于4W；设置单独接地体有困难时，也可与其它接地系统合用接地体，接地电阻不应大于3W。必须强调的是，采用联合接地的方式，保护地线必须采用三相五线制中的第五根线，与交流电流的零线必须严格分开，否则零线不平衡电源将会对图像产生严重的干扰。

2．7建筑声学计算及装修建议
建筑声学设计就是根据现有的会议现场的建筑情况，通过装修改变声学特性，从而达到最佳的声学效果。

2．8室内声学特性
在室内，由声源发声，经过在空气中的声转播，最后到达接收者的全过程是一个闭合的房间内完成的。因此，无论是发音，转播和接收都受到房间声学特性的影响。室内声学设计的目的就在于使这种影响能成为有利的因素，使接收者能不受干扰地听到有足够响度，纯真和被美化了的声音。声源在室内发声和转播，在界面上反射，吸收，扩散，形成室内声学这一特性。
1).声反射
当声波在前行的方向上碰到坚硬的壁面时，几乎把所有的入射声能反射出来。由于声线的入射与反射均在同一平面上，且入射角等于反射角，因此，在反射面的设计中，必须充分考虑与声波波长相对应的尺度关系。凸弧形的反射面使声波散射，凹弧形的反射面使声波聚焦，

2).声扩散
当声源在室内发声时，声波由声源到各部位形成了复杂的声场。对于任何一部位所接受的声音由直达声，反射声和混响声三部分组成。如果室内各部位的声压接近相同，且声波是无规地在各个方向传播，这种声场可以说是均匀的，也可以说达到声扩散。即室内各部位有接近相同的声压级和室内任一位置上来自各个方向的声压都很接近。它通常用d值来表示，d=1-m/m0
式中，m0为自由声场内测得的扩散值
m为实测室内声场的扩散值
m=ΔM（声强的平均值差）/M（各方位角的平均声强）
可知，d〈1.0，d值愈大，表明室内扩散愈好。
为使室内达到良好的声扩散，可采用如下几种处理方法
不规则的房间形体，不规则的表面处理和设置扩散结构;
在室内界面上交替配制反射面和吸音材料(或结构);
无规律地配置吸声材料。
在室内声场充分扩散的条件下，已知声源的功率，则可用下述稳态声压级公式计算离开声源不同距离处的声压级，从而预测室内声场分布的状况。
Lp=10LgW+10Lg（Q/4πr*2+4/R）+120dB-------
式中：W------声源的声功率
R-------房间常数
R=Sx/（1-x）x为房间内的平均吸声系数 S为室内总表面积
Q------指向性因素（自由空间Q=1.0 半自由空间Q=2.0 1/4自由空间Q=4 1/8自由空间Q=8.0）
此式中是假定空气温度湿度条件正常，且忽略了空气对高频声的吸收。
3).房间共振
当房间受到声源激发时，对不同的频率会有不同的响应，而最容易被激发起来的频率成分是房间的共振频率。在一房间中，空气振动的共振频率主要由房间的大小决定，而房间内所激发的共振频率的分布则决定于房间的比例。如果共振频率分布不均，就会使某些声频明显加强或减弱而出现失真，即产生“声染色”。对于小容积的矩形房间，在低频段可能引起这种现象。大容积的房间，在低频段常因激发的振动多而分布密集，不易出现这种共振频率的“简并”。
4).混响过程和混响时间
声音在室内衰减的过程称为混响过程。声音在室内成长至稳定后，声源忽然停止发音，声音将从稳态开始衰减，直至衰减到其声能为原有声能的百万分之一时，这段时间被称为混响时间，即衰减60dB所需时间。
混响时间是衡量厅堂音质的一个重要参数，此参数对厅堂听音质量起重要的影响。混响时间是指达到稳定声场后停止发音，声音衰减60GB所经历的时间，记作T60；单位为秒。混响时间短，有利于听音质量的清晰度，但过短则会使声音听感感到干涩和响度变弱；混响时间长，有利于保证声音的丰满感，但过长则会影响声音的清晰度。因此恰当选择和确定混响时间是十分重要的。混响时间与厅堂的容积、表面积、及房间平均吸音系数有关。混响时间是音质好坏的重要因素，混响时间过短，声音发干，过长声音拖尾.混响时间控制包括二方面，一是适当困难，但是必须保证长、宽、高尺寸不接近或互相成整数倍，以防止产生室内声音在某一频率信号得到过分加强或减弱。

2．9声学设计与装修建议
声学设计主要是噪声控制和混响时间控制，其设计流程如图1所示。

声学设计流程图

1)噪声控制
噪声来自多方面，既有外部的噪声，又有内部的噪声。外部噪声可分为二类，一类来自建筑之外，例如过往车辆、飞机所产生的交通噪声；另一类来自建筑物之内，但又在会场之外的噪声。内部噪声主要来自空调系统，灯光控制系统工作时，摄像机的移动噪声和工作人员的走动噪声等。
噪声传入主要通过三种途径，一是声波的透射性，噪声作用于墙壁、地板、天花板而产生振动，把声能辐射进会场；二是通过施工时留下的缝隙传入会场；三是通过固体传声而进入。
(1)． 隔声量的计算
噪声评价与建筑隔声设计的好坏有着密切的关系，在建筑设计的初始阶段应给予高度的重视。这是因为不同用途场所其噪声评价曲线有所不同（见表1），墙体门窗的隔声设计也不同。会场主要用于开会，为了节省投资，可以适当放宽噪声控制要求，该噪声评价曲线选定NR-30。
表1  不同噪声评价曲线的1/1倍频带声压级/dB。

曲线
125
250
500
1000
2000
4000
平均
一五
35
26
19
一五
12
9
19.3
20
39
31
24
20
17
14
24.2
25
44
35
29
25
22
20
29.2
30
48
40
34
30
27
25
34
隔声量的计算应按频率125Hz，250Hz，500Hz，1000Hz，2000Hz和4000Hz分别进行计算（一般以1000Hz为主）
与其他房间相邻时，其隔声量可按下式计算:

式中:R——声量(dB)
Lp1——邻室室内平均声压级（dB）
Lp2——会场内允许的噪声声压级（dB）
S——外墙面对邻室公共墙面积（m2）
a——吸声量
其中吸声量A应按下式计算：

式中： V——容积（m3)
T60——混响时间（s)
式（1）中隔声量的计算结果，再加上2-3dB设计裕量作为对墙体门窗隔声性能的要求。
环境噪声，约取为78dB，通过计算，墙体门窗平均隔声量应不小于46dB。
(2)．隔声处理
噪声传播有空气声和固体声两种途径，该会议讨论室的隔声处理主要是空气声的隔绝。
墙体:采用中空加石棉墙隔声，价廉而隔声效果好。
门：门的隔声量主要取决于它的质量，刚性及气密封性。用质量大的材料制造隔声门时隔声量就大，但制造安装工艺比较麻烦，而且整个门看上去显得笨重。该室的隔声门使用轻质材料制作，在三层一三mm厚的木板中夹两层11mm厚的玻璃棉，两面再各加一层五合板和一层榉木饰面板，门框及门的边缘敷上毛毡对门缝进行密封。
窗：为了隔绝空气声，尽少开设直接通向室外的窗口。窗口的隔声量主要取决于玻璃，中低频时玻璃的隔声量由密度决定，故最好选用厚一点的玻璃板。有资料推导两块玻璃板不平行安装时，可使隔声量增大3-5dB。观察窗采用两块4mm厚的玻璃板，内、外两层下向中倾斜，中间一层垂直向下，避免平行安装，玻璃框架用吸音毛毡密封。经过细致的处理，该窗的隔声效果良好。表4列出了窗的实测隔声值
表4  窗的实测隔声值
频率/Hz
125
250
500
1000
2000
平均
隔声量/dB
36
37.5
47
53
56
45.8

（3）． 空调和灯光控制系统的处理
空调系统和灯光控制系统噪声指标的优劣，是保证噪声能否达到设计要求的重要环节。对于空调系统，为了减少送风时的空气噪声，要求适当增加风管壁厚，风管壁加配角铁加强筋，防止送风时产生机械振动；风管内壁贴50mm厚的超细玻璃棉毡，外包玻璃丝布，再用钢板网压紧；穿墙的风管采用软连接，穿墙管道的四周填充50mm厚玻璃棉毡；控制送风速度，使出风口的风速小于1.5m/s
灯光控制系统的噪声主要是可控硅工作时产生的噪声.为了减少可控硅调光器工作时的噪声，将不采用可控硅调光器
2)混响时间控制
声源停止发声后，声音会继续经各界面多次反射或散射而逐渐衰减，在室内保留有余声，这一过程叫混响，用混响时间T60衡量.其定义是室内声场达到稳态时，声源停止发声，其声压级衰减60dB所需要的时间.
混响时间是衡量厅堂音质的一个重要参数，此参数对厅堂听音质量起重要的影响。混响时间是指达到稳定声场后停止发音，声音衰减60GB所经历的时间，记作T60；单位为秒。混响时间短，有利于听音质量的清晰度，但过短则会使声音听感感到干涩和响度变弱；混响时间长，有利于保证声音的丰满感，但过长则会影响声音的清晰度。因此恰当选择和确定混响时间是十分重要的。混响时间与厅堂的容积、表面积、及房间平均吸音系数有关。混响时间是会议讨论室音质好坏的重要因素，混响时间过短，声音发干，过长声音拖尾.混响时间控制包括二方面，一是适当困难，但是必须保证长、宽、高尺寸不接近或互相成整数倍，以防止产生室内声音在某一频率信号得到过分加强或减弱。
最佳混响时间T60应根据会场的体积和用途来确定，体积大，室内声音衰减慢，要达到较短的混响时间，需要布置大量的吸声材料。对传播语言为主的会场，主要考虑语言的清晰度，对传播音乐为主的则希望声音丰满。需要兼顾清晰度和丰满度，混响时间T60定为0.9-1.3s。
3)声染色的控制
在混响时间合乎标准的情况下，因空间相对较小，房间共振现象相对比较严重，当房间受到声源的激发时，房间对不同的频率会有不同的响应，最容易被激发起来的频率成分是房间的共振频率(共鸣).房间的共振有轴向，切向，斜向等多种共振方式，在某些振动方式的共振频率相同或相近时，就会出现共振頻率的重叠，从而使那些与共振频率相当的声音被大大加强，导致室内原有的声音产生失真(亦称频率畸变)，表现为低频产生嗡声，或产生所谓“声染色”现象.这种房间共振或声染色是造成小室音不良的重要原因.因此，必须设法减少房间共振或声染色，尤其是对其尖锐的部分要加以制止.
对共振频率起决定性作用的是房间的限度，而且随着频率增高，共振频率数目增多且互相接近，即高频段的共振频率分布比低频段均匀，频响也趋于均匀。因此有一个界限频率f（c），在这个频率以上，共振模式基本上连成一片，不再出现孤立模式，即可避免声染色现象。对于矩形刚性墙面房间，f（c）可由下式估算：
f（c）=3c/房间最小线度
式中c为声速。当墙面有阻尼时，这个f（c）可降低些。
为了减少房间共振和声染色对室内音质的影响，在房间声学设计上，
一是设计合理的房间体型或房间尺寸，使共振频率均匀分布，避免出现突出的孤立的振动模式.二是增加墙面的界面阻尼，即合理进行吸声布置，使共振的强度降低，将共振波峰拉平，拉宽，使它们连成一片而不产生声染色。体形设计由于采用矩形设计，设计基本合理，不易产生声反射。但要保证合理混响时间的装修设计。
4)吸声处理：吸声处理是为混响时间而设置，它对隔声同样具有一定的作用。但吸声和隔声是两个不同的概念，隔声是指隔断外界噪声对室内的影响，而吸声主要是指室内吸声层的设置对混响时间的影响。
(1)吸声桌椅：室内采用吸声性能佳的软包座椅，而且覆盖面积大，在声学上有非常好的吸声效果。
(2)吸声墙面：为使室内T60的频率特性尽可能平直，墙面采用吸声结构，如（图4）所示。吸声结构使用轻钢龙骨框架，后置100mm空腔，打600mm×600mm方格，方格内置袋装玻璃棉，用软布或木板包起。
2.10 建筑环境噪声控制
由于建筑结构已定型，空调设备安装完毕，同时，声学系统各项技术指标要求较高，环境噪声控制是本工程实施的重点和难点。为降低环境噪声，从以下几方面采取措施达到降噪目的。
◆隔绝外部环境噪声的措施
侧墙上所有通向外部窗的墙面采用轻质隔声墙封闭，轻质隔声墙从地面做到梁底，轻质隔声墙四周的缝隙用腻子填实。轻质隔声墙的构造为一五0～200mm厚轻钢龙骨，两面双层石膏板，石膏板错缝安装，内填容重32kg/m3的5cm厚超细玻璃棉板。
封闭前，将可开启的窗关严，玻璃窗构造与墙之间的孔洞堵严；为隔绝屋顶噪声，在网架上部做一隔声吊顶，构造为75轻钢龙骨，龙骨上、下各一层12mm厚的石膏板，两层石膏板间填密度32kg/m3的5cm厚超细玻璃棉板。隔声吊顶做至紧贴四周墙面，不留缝隙，且下层石膏板之间、石膏板与四周墙面之间的接缝处用腻子填实堵严。
◆空调通风系统的消声措施
根据空调系统送、回风机的消声器和排风机的消声器技术参数（各倍频带消声量、各倍频带气流再生噪声、压力损失等）进行消声处理。

三、系统设计及功能
3．1概述
随着信息技术的不断发展。一个多功能会议室除了要满足传统简单的信息显示要求外，还应具有高雅格调和优美音质、清晰图像演示。它由大屏幕显示、多媒体音视频信号源、音响、切换和中央集成控制几大部分组成。选取具备先进功能的DVD和录像机以及实物和图文传送器通过大屏幕投影机还原其图像，为了更高效、实时地指挥需要配备一套中央控制设备，控制室内所有影音设备、信号切换、灯光、屏幕升降、音量调节等等功能，大大提高工作效率和简化复杂的操作，能适合所有人士使用而不需要具备专业知识。
根据这一领域的需求以及我们的实际工程经验，我们将整个系统分成以下几个子系统。
l 会议扩声系统
l 大屏幕显示系统
l 会议发言系统
l 中央控制系统
l 信号切换系统

3．2系统原理图

3．3中央控制系统
3．3．1工作原理介绍
智能化中央控制系统是应用多媒体系统集成控制技术的一种产品，它采用多机通讯技术和系统集成技术，将被控设备各种操作功能按照用户实际操作要求进行组合处理，再将其具体对每一个媒体或设备的最终操作过程集成，变成简单的一个操作。中央控制系统可以对投影机、录相机、影碟机、视频展台、投影机、电动银屏、电动窗帘、灯光系统等设备进行基本操作的集成控制。
3．3．2中央控制系统功能
随着科技的不断进步，广大的客户对各种多功能的会议室、学术交流中心、培训中心、多媒体教室、监控中心、多功能指挥中心提出了越来越高的要求；各种先进的音视频设备、电子设备等被许多高要求的客户所采用，以期达到理想的效果。但是随着设备数量的增加，遥控器会越来越多，控制方法也会越来越多，叫人无所适从；同时对于环境的控制，很难根据需要及时改变以达到理想的效果。
全自动智能化设备中央集成控制系统可通过触摸式有线/无线液晶显示控制屏对几乎所有的电气设备进行控制。可通过一个无线触摸屏和有线触摸屏控制厅内所有电子器材，包括投影机、屏幕升降、影音设备、信号切换，以及会场内的灯光照明、系统调光、音量调节等。简单明确的中文界面，只需用手轻触触摸屏上相应的界面，系统就会自动帮你实现你所想做的功能，它不仅能控制DVD、录像的播放、快进、快倒、暂停、选曲等功能，而且可以控制投影机的开关、信号的切换，还有屏幕的上升、下降，白炽灯调节、日光灯开关等等功能，免去了复杂而数量繁多的遥控器。

3．3．3中央控制系统组成
