建筑塔吊附墙、顶升加节方案.docx

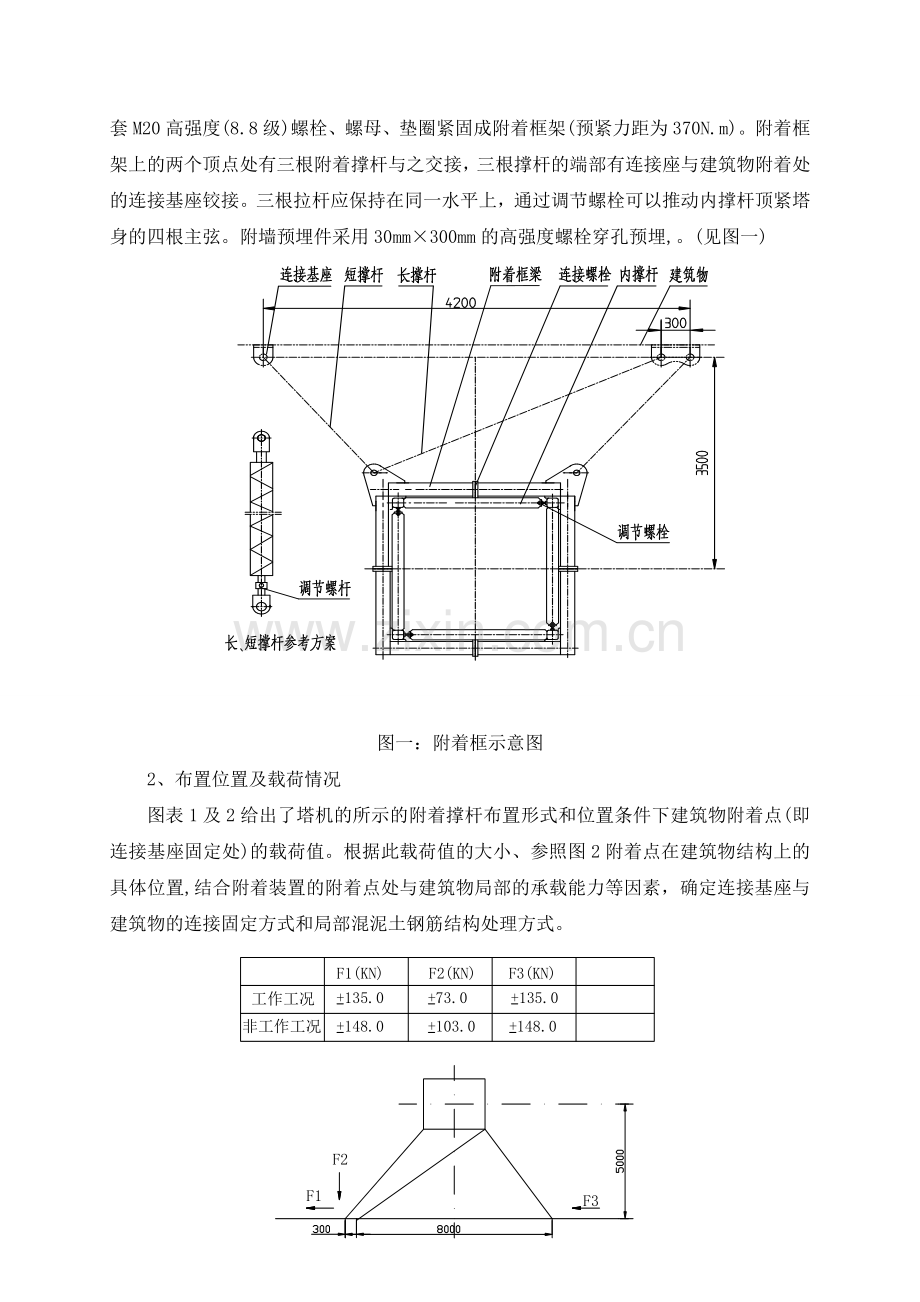

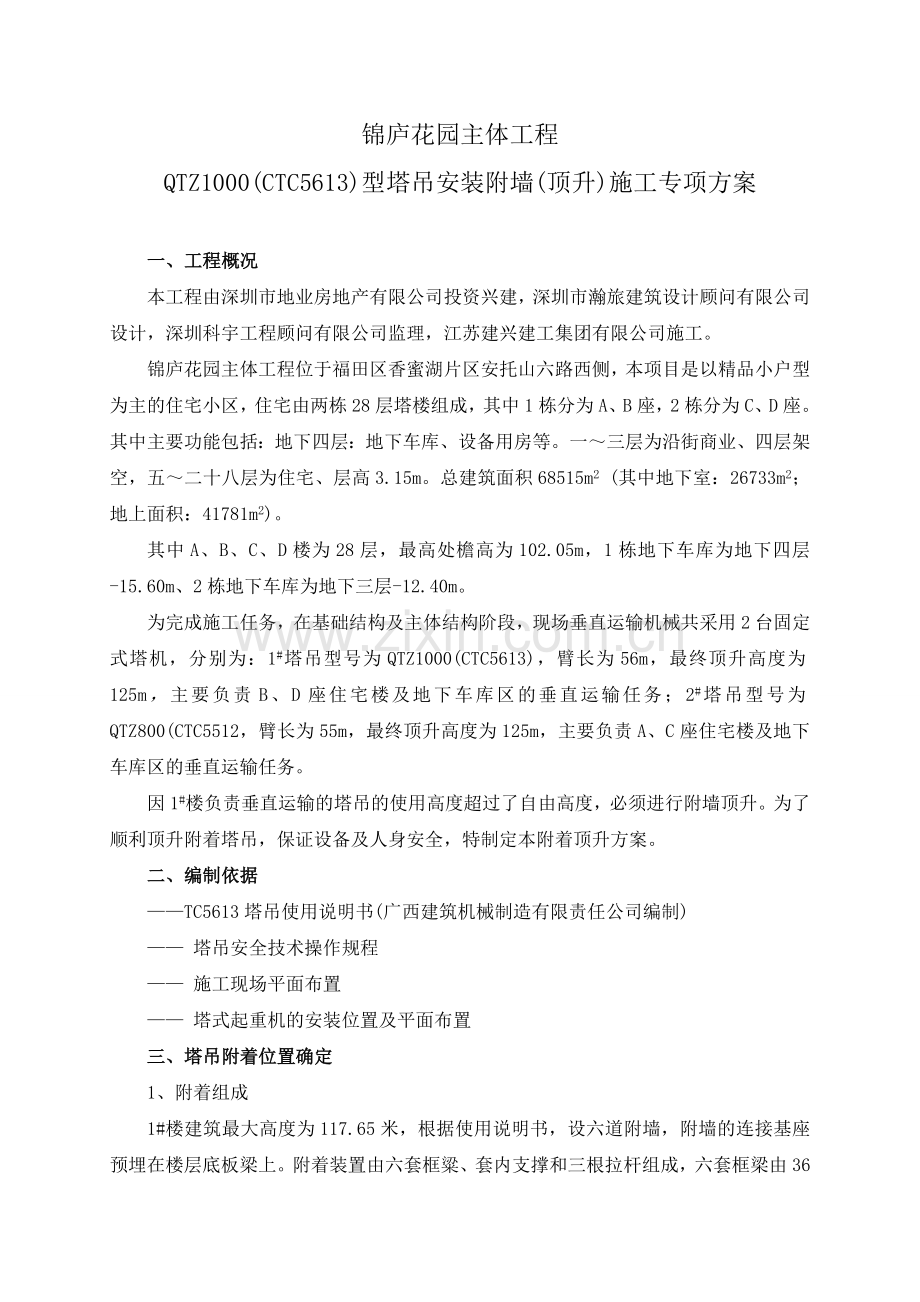

锦庐花园主体工程QTZ1000(CTC5613)型塔吊安装附墙(顶升)施工专项方案一、工程概况本工程由深圳市地业房地产有限公司投资兴建，深圳市瀚旅建筑设计顾问有限公司设计，深圳科宇工程顾问有限公司监理，江苏建兴建工集团有限公司施工。锦庐花园主体工程位于福田区香蜜湖片区安托山六路西侧，本项目是以精品小户型为主的住宅小区，住宅由两栋28层塔楼组成，其中1栋分为A、B座，2栋分为C、D座。其中主要功能包括：地下四层：地下车库、设备用房等。一三层为沿街商业、四层架空，五二十八层为住宅、层高3.15m。总建筑面积68515m2 (其中地下室：26733m2；地上面积：41781m2)。其中A、B、C、D楼为28层，最高处檐高为102.05m，1栋地下车库为地下四层-15.60m、2栋地下车库为地下三层-12.40m。为完成施工任务，在基础结构及主体结构阶段，现场垂直运输机械共采用2台固定式塔机，分别为：1#塔吊型号为QTZ1000(CTC5613)，臂长为56m，最终顶升高度为125m，主要负责B、D座住宅楼及地下车库区的垂直运输任务；2#塔吊型号为QTZ800(CTC5512，臂长为55m，最终顶升高度为125m，主要负责A、C座住宅楼及地下车库区的垂直运输任务。因1#楼负责垂直运输的塔吊的使用高度超过了自由高度，必须进行附墙顶升。为了顺利顶升附着塔吊，保证设备及人身安全，特制定本附着顶升方案。二、编制依据TC5613塔吊使用说明书(广西建筑机械制造有限责任公司编制) 塔吊安全技术操作规程 施工现场平面布置 塔式起重机的安装位置及平面布置三、塔吊附着位置确定1、附着组成1#楼建筑最大高度为117.65米，根据使用说明书，设六道附墙，附墙的连接基座预埋在楼层底板梁上。附着装置由六套框粱、套内支撑和三根拉杆组成，六套框梁由36套M20高强度(8.8级)螺栓、螺母、垫圈紧固成附着框架(预紧力距为370N.m)。附着框架上的两个顶点处有三根附着撑杆与之交接，三根撑杆的端部有连接座与建筑物附着处的连接基座铰接。三根拉杆应保持在同一水平上，通过调节螺栓可以推动内撑杆顶紧塔身的四根主弦。附墙预埋件采用30mm300mm的高强度螺栓穿孔预埋,。(见图一) 图一：附着框示意图2、布置位置及载荷情况图表1及2给出了塔机的所示的附着撑杆布置形式和位置条件下建筑物附着点(即连接基座固定处)的载荷值。根据此载荷值的大小、参照图2附着点在建筑物结构上的具体位置,结合附着装置的附着点处与建筑物局部的承载能力等因素，确定连接基座与建筑物的连接固定方式和局部混泥土钢筋结构处理方式。图二：附着的工况、力矩 3、附着位置确定1)第一道附着在标高为17.00米的第五层底板梁上，附着框上塔身悬出段35米，共用22个标准节，塔机的最大工作高度为61.60米。2)第二道附着在标高为39.00米的12层至13层的框架柱上，附着框上塔身悬出段35米，共用30个标准节，塔机的最大工作高度为84米。3)第三道附着在标高为62.00米19层至20层的框架柱上，附着框上塔身悬出段35米，共用38个标准节；塔机的最大工作高度为84米。4)第四道附着在标高为84.4米27层至28层框架柱上，附着框上塔身悬出段18.2米，共用40个标准节。 图三：附着位置示意图四、安装拉杆及技术要求1、先将附着框架套在塔身上，并通过四根内撑杆将塔身的四根主弦杆顶紧；通过销轴将附着撑杆的一端与附着框架连接，另一端与固定在建筑物上的连接基座连接。2、每道附着架的三根附着撑杆应尽量处于同一水平上。但在安装附着框架和内撑杆时，如若与标准节的某些部位干涉，可适当升高或降低内撑杆的安装高度。3、安装时应当用经纬仪检查塔身轴线的垂直度，悬出段以上其偏差不得大于塔身全高的3/1000，悬出段以下其偏差不得大于塔身全高的1/1000，允许用调节附着撑杆的长度来达到。4、附着撑杆与附着框架，连接基座，以及附墙框架与塔身、内撑杆的连接必须可靠。内撑杆应可靠的将塔身主弦杆顶紧，各连接螺栓应紧固调整好后，开口销必须按规定充分张开，运行后应经常检查有否松动并及时进行调整。五、顶升加节步骤1、顶升前的准备：1)按液压泵站要求给其油箱加油。2)清理各个标准节，在塔身节连接套内涂上黄油，将待顶升加高用的标准节在顶升位置时的起重臂下排成一排，这样能使塔机在整个顶升加节过程中不用回转机构，能使在整个顶升过程中所用的时间最短。3)放松电缆线的长度略大于总的顶升高度，并紧固好电缆。4)将起重臂旋转至爬升架前方，平衡臂处于爬升架的后方(顶升油缸正好位于平衡臂下)。5)在引进平台上准备好引进轮及标准节。2、顶升前塔机配平：1)塔机配平前，必须先将载重小车运行到图3所示的配平参考位置，并吊起标准节或其他重物(表中载重小车的位置是个近似值，顶升时还必须根据实际情况的需要调整)。然后拆除下支座四个支腿与标准节的连接螺栓。2)将液压顶升系统操作杆推向顶升方向，使爬升架顶升至下支座支腿刚刚脱离塔身的主弦杆的位置。图四：顶升配平示意图1)通过检查下支座支腿与塔身标准节主弦杆是否在同一垂直线上，并观察爬升架8个导轮与塔身主弦杆间隙是否基本相同来检查塔机是否平衡脸。略微调整小车的配平位置直至平衡。使得塔机上部重心落在顶升油缸梁上。2)记录小车的位置。但要注意该位置随着起重臂的长度不同而改变。3)操作液压系统使爬升架下降，连接好下支座和塔身节间的连接螺栓。3、顶升作业：1)将一节标准节吊至顶升爬升架引进横梁的正上方，在标准节下端安装上四只引进轮，缓慢落下吊钩，使装在标准节上的引进轮比较合适的落在引进横梁上，然后摘下吊钩。2)再吊一节标准节，将载重小车开至顶升平衡位置。3)使用回转机构上的回转制动，将塔机上部机构处于制动状态。4)卸下塔身顶部与下支座连接的8个螺栓。5)开动液压顶升系统，使油缸活塞杆伸出，将顶升横梁两端的销轴放入距顶升横梁最近的塔身节踏步的圆弧槽内并顶紧？(要设专人负责观察)确认无误后继续顶升，将爬升架及其他以上部分顶起1050mm时停止，检查顶升横梁等爬升架传动部件是否有异响、变形、油缸活塞杆是否自动回缩等异常现象，确认正确后，继续顶升；顶起略超过半个塔身节高度并使爬升架上的活动爬爪滑过一对踏步并自动复位后，停止顶升，并回收油缸，使活动爬爪搁在顶升横梁所顶踏步的上一对踏步上。确认两个活动爬爪全部准确的压在踏步顶端并承受住爬升架及其他上部分的重量，且无局部变形、异常情况后，将油缸活塞全部缩回，提起顶升横梁，重新使顶升横梁顶在爬爪所搁的踏步的圆弧槽内，在次伸出油缸，将塔机上部结构，再顶起略超过半个塔身节高度，此时塔身上方恰好有能装入一个标准节的空间，将爬升架引进平台上的标准节拉进至塔身正上方，稍微缩回油缸，将新引进的标准节落在塔身顶部并对正，卸下引进轮，用8颗M30的高强度螺栓将上下标准节连接牢靠(预紧力矩1400N.m)。6)再次缩回油缸，将下支座落在新的塔身顶部上，并对正，用8件高强度螺栓将下支座与塔身连接牢靠，完成一节标准节的加节后可按照以上步骤重复操作，即可完成所要顶升的标准节。 图五：顶升过程示意图六、顶升过程的注意事项1、塔机最高风速大于34級时，不得顶升作业。2、顶升过程中必须保证起重臂与引入标准节的方向一致，并利用回转制动将起升臂制动住，载重小车停在顶升配平位置。3、若要连续加高几节标准节，则每加完一节后，用塔机自身吊下一节标准节前，塔身各主弦杆和下支座必须有8个高强度螺栓连接，唯有在这种情况下允许每根螺栓只上一个螺母。4、所加标准节上的踏步，必须与已有的标准节对正。5、在下支座与塔身没有用M30螺栓连接好之前，严禁起重臂回转、载重小车变幅和吊装作业。6、在顶升过程中，若油压系统出现异常时，应立即停止顶升，回缩油缸，将下支座落在塔身顶部，并用8件M30高强度螺栓将下支座与塔身连接牢靠后，再排除液压系统的故障。7、顶升加节到所需高度(不超过相关标准)后，应旋转起重臂至不同的角度，检查塔身各个连接处、基础支脚和附着拉杆各个部件的紧固情况。七、附着式塔式起重机附墙之间的距离及悬出段相关参数第一道附着：附着架以下的塔身高度h1(固定式含基础节高度)18(m)=h1=31m即第一道附着架以下的塔身节数n1为：6.4=n1=11.1。附着架以上塔身悬高h0:h0=35(m),即附着架以上塔身节数:n0=12.5。第二道或第二道以上附着：1、两道附着架之间的距离h2：15(m)=h2=26(m)，即两道附着架之间的塔身节数n2为：5.4=n2=9.32、附着架以上塔身的高度h0：工作高度h=100m时，与图五中的一致，工作高度h100m时，需少加一节：即附着架以上塔身节数：n0=11.5。图六：塔机参数图八、组织机构(人员及职责)企业公司主管经理塔吊拆装队材料设备部安全人员塔吊安装操作人员设备人员电 工 图七：组织机构图安装队长：王会军，负责塔吊安装指挥；安装技术负责人：谭鹏，负责塔吊安装技术指导；安全监督负责人：张卫明，负责塔吊安全监督；实施安装人员：安拆工：黄代富、赵胜利、杨自勇、游勇财、高增华塔吊工：杨科军电工：杨锐关键部位操作人员分工：机上指挥：黄代富 负责机上安装指挥顶升油泵司机：黄代富 负责塔吊在顶升时，正确操作油泵塔吊司机 杨科军负责顶升过程中，塔吊的操作赵胜利、杨自勇、游勇财、高增华负责顶升过程中四个角的作业。总包单位项目部负责人： 负责施工现场协调等总包单位项目部安全员： 负责拆卸现场警戒、标识，防止非作业人员进入作业区域；九、塔吊附墙计算塔机安装位置至建筑物距离超过使用说明规定，需要增长附着杆或附着杆与建筑物连接的两支座间距改变时，需要进行附着的计算。主要包括附着杆计算、附着支座计算和锚固(一)支座力计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。附着式塔机的塔身可以视为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下: WK=WOZsz其中 WO基本风压(Kn/m2)，安装建筑结构荷载规范(GBJ9)的规定采用：WO=0.75kN/； Z风荷载高度变化系数，按照建筑结构荷载规范(GBJ9)的规定采用：Z=1.170； s风荷载体型系数：s=0.065； z 高度Z处的风振系数，z =0.70风荷载的水平作用力 NW =WKBKS其中 WK 风荷载水平压力，WK=0.04kN/ B 塔吊作用宽度，B=0.00m Ks迎风面积折减系数，Ks=0.20经计算得到风荷载的水平作用力 q=0.00kN/m风荷载实际取值 q=0.03kN/m塔吊的最大倾覆力矩 M=2358kN.m风荷载取值 q=0.10kN/m塔吊的最大倾覆力矩 M=1335kN.m 计算结果: Nw=75.351kN (二)附着杆内力计算 计算简图: 计算单元的平衡方程为: 其中: 本项目塔吊计算参数为：C=1.60米,b1=8.50米,a2=9.10米 (三)第一种工况的计算 塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩和风荷载扭矩。 将上面的方程组求解，其中 从0-360循环， 分别取正负两种情况，分别求得各附着最大的轴压力和轴拉力： 杆1的最大轴向压力为：259.23 kN杆2的最大轴向压力为：204.32 kN 杆3的最大轴向压力为：132.65 kN 杆1的最大轴向拉力为：259.23 kN 杆2的最大轴向拉力为：204.32 kN 杆3的最大轴向拉力为：132.65 kN (四)第二种工况的计算 塔机非工作状态，风向顺着起重臂，不考虑扭矩的影响。 将上面的方程组求解，其中 =45,135,225,315， Mw=0，分别求得各附着最大的轴压力和轴拉力。 杆1的最大轴向压力为：62.33 kN 杆2的最大轴向压力为：18.29 kN 杆3的最大轴向压力为：76.94 kN 杆1的最大轴向拉力为：62.33 kN 杆2的最大轴向拉力为：18.29 kN 杆3的最大轴向拉力为：76.94 kN (五)附着杆强度验算 1、杆件轴心受拉强度验算 验算公式:=N/Anf 其中 N为杆件的最大轴向拉力,取N=259.23kN； 为杆件的受拉应力； An为杆件的的截面面积，本工程选取的是16b槽钢,查表可知 An=2515.00mm2；经计算，杆件的最大受拉应力 =259.231000/2515.00=103.07N/mm2。 最大拉应力不大于拉杆的允许拉应力215N/mm2,满足要求! 2、杆件轴心受压强度验算 验算公式:=N/Anf 其中为杆件的受压应力；N为杆件的轴向压力,杆1:取N=62.33kN；杆2:取N=18.29kN；杆3:取N=76.94kN； An为杆件的的截面面积，本工程选取的是16b槽钢,查表可知 An=2515.00mm2； 为杆件的受压稳定系数,是根据 查表计算得, 杆1:取 =0.773,杆2:取=0.668 ,杆3:取 =0.773； 杆件长细比,杆1:取 =66.351,杆2:取=83.045,杆3:取=66.351。 经计算，杆件的最大受压应力 =39.56N/mm2。 最大压应力不大于拉杆的允许压应力2165N/mm2,满足要求! (六)焊缝强度计算 附着杆如果采用焊接方式加长，对接焊缝强度计算公式如下: 其中 N为附着杆的最大拉力或压力，N=259.230kN； lw为附着杆的周长，取563.00mm； t为焊缝厚度，t=8.50mm； ft或fc为对接焊缝的抗拉或抗压强度，取 185 N/mm2； 经过焊缝强度 = 259230.00/(563.008.50) = 54.17N/mm2。 对接焊缝的抗拉或抗压强度计算满足要求! (七)预埋件计算 依据混凝土结构设计规范GB 50010-2002第10.9条。 1、杆件轴心受拉时，预埋件验算 验算公式: 式中 As预埋件锚钢的总截面面积：As=3.1422232/4=2281mm2 N为杆件的最大轴向拉力,取N=259230.00N b锚板的弯曲变折减系数，由于采取防止锚板弯曲变形的措施，所以取 b=1.0 经计算: As=259230.00/(0.81.00300.00)=1080.13mm22281.09mm2 满足要求! 2、杆件轴心受压时，预埋件验算 验算公式: 式中 N 为杆件的最大轴向压力,取N=76943.23N z沿剪力作用方向最外层锚筋中心线之间的距离 r锚筋层数的影响系数，双层取1.0,三层取0.9，四层取0.85 经计算: As=76943.23/(1.000.90300.00)=284.97mm22281.09mm2 满足要求! (八)附着支座连接的计算 附着支座与建筑物的连接多采用与预埋件在建筑物构件上的螺栓连接。预埋螺栓的规格和施工要求如果说明书没有规定，应该按照下面要求确定： 1、预埋螺栓必须用Q235钢制作。 2、附着的建筑物构件混凝土强度等级不应低于C20。 3、预埋螺栓的直径大于24mm。 4、预埋螺栓的埋入长度和数量满足下面要求： 其中n为预埋螺栓数量；d为预埋螺栓直径；l为预埋螺栓埋入长度；f为预埋螺栓与混凝土粘接强度(C20为1.5N/mm2，C30为3.0N/mm2)；N为附着杆的轴向力。 5、预埋螺栓数量，单耳支座不少于4只，双耳支座不少于8只；预埋螺栓埋入长度不少于15d；螺栓埋入端应作弯钩并加横向锚固钢筋。 (九)附着设计与施工的注意事项 锚固装置附着杆在建筑结构上的固定点要满足以下原则： 1、附着固定点应设置在丁字墙(承重隔墙和外墙交汇点)和外墙转角处，切不可设置在轻质隔墙与外墙汇交的节点处。 2、对于框架结构，附着点宜布置在靠近柱根部。 3、在无外墙转角或承重隔墙可利用的情况下，可以通过窗洞使附着杆固定在承重内墙上。 4、附着固定点应布设在靠近楼板处，以利于传力和便于安装。十、结束语本施工组织设计是依据该塔机生产厂家QTZ1000(CTC5613)塔式起重机“使用说明书”等技术文件及国家有关安全技术标准规程编制的，为了确保塔机附着、顶升过程中施工安全与质量，在全施工过程中应认真参照本方案执行，本方案未列内容或与国家相关规定相矛盾时，应遵循参照国家有关技术标准、安全技术标准执行。-下面是赠送的excel操作练习 不需要的下载后可以编辑删除（Excel 2003部分）1. 公式和函数1. （1）打开当前试题目录下文件excel-10.xls；（2）利用函数计算每个人各阶段总成绩，并利用函数计算各阶段的平均成绩；（3）“平均成绩”行数字格式都为带一位小数（例如0.0）格式；（4）同名存盘。步骤：a) 文件在各阶段总成绩单元格内，点插入，点函数，在对话框中选择求和函数“SUM”，在对话中Number1内点右侧的按钮，将出现另外一个对话框，在文件中选择需要求和的单元格，然后点该对话框的右侧按钮，点确定（完成一个总成绩求和后，利用填充柄完成其他的总成绩求和，或者重复上面的顺序）在平均成绩单元格内，点插入，点函数，选择算术平均值函数AVERAGE，出现对话框后，采用求和时的相同方法，完成操作选中平均成绩行，点右键点设置单元格，点数字，在分类项下点数值，设小数位为1，b) 确定保存2. （1）打开当前试题目录下文件excel-13.xls；（2）根据工作表中给定数据，按“合计=交通费+住宿费+补助”公式计算“合计”数，并计算交通费、住宿费和补助的合计数；（3）所有数字以单元格格式中货币类的“￥”货币符号、小数点后2位数表现（如：￥2,115.00格式）；（4）同名存盘。打开当前试题目录下文件excel-13.xls在合计下的一个单元格内输入“=交通费（在该行的单元格，假如说是E3）+住宿费（同上）+补助（同上）”，回车（其他的合计可以采用填充柄完成，或者重复上面的顺序）利用求和函数，参考1中的方法完成交通费、住宿费和补助的合计选择文件中的所有数字单元格，点右键，点设置单元格格式，点数字，点货币，选择货币符号为“￥”，设置小数点后为2位，确定保存文件本题完成3. （1）打开当前试题目录下文件excel-2.xls；（2）根据工作表中数据，计算“总成绩”列的数据。总成绩=一阶段成绩0.3+二阶段成绩0.3+三阶段成绩0.4；（3）“总成绩”列数据格式为小数点后2位小数（例：6.20）；（4）同名存盘。打开当前试题目录下文件excel-2.xls在总成绩下的一个单元格内输入“=一阶段成绩（在该行的单元格，假如说是E3）*0.3+住宿费（同上）*0.3+补助（同上）*0.4”，回车（其他的合计可以采用填充柄完成，或者重复上面的顺序）选中总成绩列的数据单元格，点右键，点设置单元格格式，点数字，点数值，设置小数点后为2位，确定保存文件本题完成4. （1）打开当前试题目录下文件excel-3.xls；（2）计算“审定费”和“税后款”，“审定费=全书字数10003，税后款=审定费-审定费5%”；（3）利用菜单将“审定费”和“税后款”列格式设置为货币类的“￥”货币符号、小数点1位（例￥1,280.0）；（4）同名存盘。打开当前试题目录下文件excel-3.xls在审定费下的一个单元格内输入“=全书字数（在该行的单元格，假如说是E3）/1000*3”，回车（其他的审定费可以采用填充柄完成，或者重复上面的顺序）在税后款下的一个单元格内输入“=审定费（在该行的单元格，假如说是F3）-审定费*5%”，回车（其他的税后款可以采用填充柄完成，或者重复上面的顺序）选中审定费及税后款列的数据单元格，点右键，点设置单元格格式，点货币，选择货币符号“￥”，设置小数点后为1位，确定保存文件本题完成5. （1）打开当前试题目录下文件excel-8.xls；（2）利用函数计算“总成绩”，利用公式“平均成绩=总成绩3”来计算“平均成绩”；（3）同名存盘。打开当前试题目录下文件excel-8.xls在总成绩下的一个单元格，点插入，点函数，在对话框中选求和函数“SUM”，在对话中Number1内点右侧的按钮，将出现另外一个对话框，在文件中选择需要求和的单元格，然后点该对话框的右侧按钮，点确定（完成一个总成绩求和后，利用填充柄完成其他的总成绩求和，或者重复上面的顺序在平均成绩下的一个单元格内，输入“=平均成绩（在该行的单元格，假如说是B3）/3”，回车（其他平均成绩可以采用填充柄完成，或者重复上面的顺序）保存文件本题完成6. （1）打开当前试题目录下文件excel-1.xls；（2）利用公式计算每个项目的“合计”；（3）“合计”列数据的格式和其它数据的格式相同；（4）同名存盘。打开当前试题目录下文件excel-1.xls在合计下的一个单元格，点插入，点函数，在对话框中选求和函数“SUM”，在对话中Number1内点右侧的按钮，将出现另外一个对话框，在文件中选择需要求和的单元格，然后点该对话框的右侧按钮，点确定（完成一个总成绩求和后，利用填充柄完成其他的总成绩求和，或者重复上面的顺序利用格式刷将合计的列的数据格式刷成与其他数据格式相同的格式（使用格式刷的方法是，先选中合计列外的其他任意一个单元格，点格式刷，然后再点需要刷成该样格式的单元格即可）保存文件本题完成7. （1）打开当前试题目录下文件excel-6.xls；（2）计算出“净资产收益率”，净资产收益率=净利润净资产总额；（3）“净资产收益率”行以保留三位小数的百分数形式表现（如：32.310%）；（4）同名存盘。打开当前试题目录下文件excel-6.xls在净资产收益率下的一个单元格，输入“=净利润（在该行的单元格，假如说是B3）/净资产总额”，回车（完成一个单元格后，可以利用填充柄完成其他的单元格的操作，或者重复上面的顺序）选中净资产收益率列下的数据单元格，点右键，点设置单元格格式，点数字，单百分比，将小数位数设为3位，确定保存文件本题完成8. （1）打开当前试题目录下文件excel-7.xls；（2）分别利用函数计算出“总成绩”、“平均成绩”；（3）平均成绩设置带两位小数格式（例如：78.00）；（4）同名存盘。打开当前试题目录下的excel-7.xls文件在总成绩对应的单元格内，点插入，点函数，在对话框中选择求和函数“SUM”，在对话中Number1内点右侧的按钮，将出现另外一个对话框，在文件中选择需要求和的单元格，然后点该对话框的右侧按钮，点确定（如果有多个总成绩项，完成一个总成绩求和后，利用填充柄完成其他的总成绩求和，或者重复上面的顺序）在平均成绩对应的单元格内，点插入，点函数，选择算术平均值函数AVERAGE，出现对话框后，采用求和时的相同方法，完成操作选中平均成绩对应的单元格，点右键，点设置单元格，点数字，点数值，设小数位为2，确定保存文件本题完成9. （1）打开当前试题目录下文件excel-16.xls；（2）计算出“全套优惠价”，公式为：全套优惠价裸机价+入网费-送话费；（3）所有数字都以单元格格式中货币类的“￥”货币符号、小数点后1位小数表现（如：￥1,450.00）；（4）同名存盘。打开当前试题目录下文件excel-16.xls在全套优惠价对应的单元格，输入“=全套优惠价裸机价（在该行的单元格，假如说是B3）+入网费（同上）-送话费”，回车（如果有多个全套优惠价项，可以利用填充柄完成，也可以重复上面的顺序）选中所有的数字单元格，点右键，点设置单元格格式，点数字，点货币，选择货币符号为“￥”，设小数位为2位，确定保存文件本题完成10. （1）打开当前试题目录下文件excel-71.xls；（2）利用函数计算奖金项的值，公式是“满工作量为40，满工作量的奖金为800元，工作量不足的奖金为600元”；（3）利用公式计算实发工资项的值，公式是“实发工资为基本工资加奖金，再减去住房基金和保险费”；（4）同名存盘。打开当前试题目录下文件excel-71.xls选中奖金项下的一个单元格，点插入，点函数，点IF函数，在对话框中，第一个条件格式内输入“该行工作量项下的单元格（比如是E3）=40（即E3=40）”，在true内输入800，在false内输入600，确定（其余行可以采用填充柄完成，或重复上述的顺序）选择实发工资项下的一个单元格，输入“=基本工资（在该行的单元格名）+奖金（同上）-住房基金（同上）-保险费（同上）”，确认（回车）（其余单元格采用填充柄完成，或重复上述顺序）保存文件本题完成11. If函数的应用：根据教师工作表教师职称确定其职务津贴练习Excel2003P140：Excel2003电子表格的编辑操作2. 排序3. （1）打开当前试题目录下文件excel-24.xls；（2）在B4单元格内键入数字“45637”；（3）表格所有数字格式为带1位小数格式（如：23456.0）；（4）将Sheet1的所有内容复制到工作表Sheet2的相应单元格内，并以“电器”为关键字，对四个季度所有数据递减排序；（5）同名存盘。打开当前试题目录下文件excel-24.xls点B4单元格，输入“45637”选中表格内的所有数字格式，点右键，点设置单元格格式，点数字，设小数位为1，确定全选SHEET1（即当前的文件），点复制，点开SHEET2，点当前页面的左上角的单元格，点粘贴点“电器”单元格，点表格，点排序，主要关键字下选择电器，点降序，确定保存文件本题完成4. （1）打开当前试题目录下文件excel-29.xls；（2）根据工作表中数据，在B4单元格内键入数据“2580”；（3）表格数字数据设置为“0,000.0”的格式；（4）以“1997年”为关键字，对不同规格所有相应数据进行递减排序；（5）同名存盘。打开当前试题目录下文件excel-29.xls点B4单元格，输入“2580”选中表格内的所有数字格式，点右键，点设置单元格格式，点数值，设小数位为1，点使用千分分隔符为有效，确定点“1997年”单元格，点表格，点排序，主要关键字下选择1997，点降序，确定保存文件本题完成5. （1）打开当前试题目录下文件excel-33.xls；（2）根据工作表中数据，在E4单元格内键入数据“商务出版社”；（3）将SHEET1所有内容复制到工作表SHEET2的相应位置，并以“单价”为关键字，递减排序；（4）同名存盘。打开当前试题目录下文件excel-33.xls点E4单元格，输入“商务出版社”全选SHEET1（即当前的文件），点复制，点开SHEET2，点当前页面的左上角的单元格，点粘贴点“单价”单元格，点表格，点排序，主要关键字下选择单价，点降序，确定保存文件本题完成6. （1）打开当前试题目录下文件excel-23.xls；（2）根据工作表中数据，在A4单元格内键入数据“李四”；（3）“总成绩”列数据都设置为带一位小数格式；（4）将所有内容复制到SHEET2工作表中相应单元格，并以“总成绩”为关键字递增排序；（5）同名存盘。打开当前试题目录下文件excel-23.xls点A4单元格，输入“李四”选中总成绩列的全部数据，点右键，点设置单元格格式，点数字，点数值，设小数位为1位，确定全选SHEET1（即当前的文件），点复制，点开SHEET2，点当前页面的左上角的单元格，点粘贴点“总成绩”单元格，点表格，点排序，主要关键字下选择总成绩，点升序，确定保存文件本题完成7. （1）打开当前试题目录下文件excel-36.xls；（2）根据工作表中数据，在A4单元格内键入数据“狮子座”；（3）A4单元格数据格式与该列其它相应数据格式保持一致；（4）将SHEET1的所有内容复制到SHEET2中，并以“赤纬（度）”为关键字，递减排序；（5）同名存盘。打开当前试题目录下文件excel-36.xls点A4单元格，输入“狮子座”选中A4单元格所在列的其他单元格，点格式刷，点A4单元格全选SHEET1（即当前的文件），点复制，点开SHEET2，点当前页面的左上角的单元格，点粘贴点“赤纬（度）”单元格，点表格，点排序，主要关键字下选择赤纬（度），点降序，确定保存文件本题完成8. （1）打开当前试题目录下文件excel-21.xls；（2）根据工作表中数据，在B5单元格内键入数据2719840；（3）B列、C列数字都以单元格格式中货币类的“￥”货币符号、小数点后2位小数表现（如：￥3,200,000.00”）；（4）将所有内容拷贝到SHEET2中相应位置，并按关键字“增长率”递减排序；（5）同名存盘。打开当前试题目录下文件excel-21.xls点B5单元格，输入“2719840”选中B、C列下的数字（单元格），点右键，点设置单元格格式，点数字，点货币，设货币符号为“￥”，设小数点位为2位，采用千分隔符，确定全选SHEET1（即当前的文件），点复制，点开SHEET2，点当前页面的左上角的单元格，点粘贴点“增长率”单元格，点表格，点排序，主要关键字下选择增长率，点降序，确定保存文件本题完成9. （1）打开当前试题目录下文件excel-30.xls；（2）根据工作表中数据，在C4单元格内键入数据“3650”；（3）所有数字所在格式为0,000.0格式；（4）将SHEET1的所有内容复制到SHEET2相应单元格并以“木材”为关键字，递减排序；（5）同名存盘。打开当前试题目录下文件excel-30.xls点C4单元格，输入“3650”选中所有数字单元格，点右键，点设置单元格格式，点数字，点数值，设小数位为1位，采用千分隔符，确定全选SHEET1（即当前的文件），点复制，点开SHEET2，点当前页面的左上角的单元格，点粘贴点“木材”单元格，点表格，点排序，主要关键字下选择增长率，点降序，确定保存文件本题完成10. （1）打开当前试题目录下文件excel-27.xls；（2）根据工作表中数据，在B3单元格内键入数据“1000200015”；（3）设置报价列数据带1位小数格式；（4）将所有内容复制到工作表SHEET2的相应位置，并以“报价”为关键字，递减排序；（5）同名存盘。打开当前试题目录下文件excel-27.xls点B3单元格，输入“1000200015”选中报价列下的数字单元格，点右键，点设置单元格格式，点数字，点数值，设小数位为1位，确定全选SHEET1（即当前的文件），点复制，点开SHEET2，点当前页面的左上角的单元格，点粘贴点“报价”单元格，点表格，点排序，主要关键字下选择报价，点降序，确定保存文件本题完成11. （1）打开当前试题目录下文件excel-22.xls；（2）根据工作表中数据，在E8单元格内键入数据40115.7；（3）“房价款（元）”列数字都以单元格格式中货币类的“￥”货币符号、小数点后2位小数表现（如：￥44,886.20）；（4）将所有内容拷贝到SHEET2中的相应单元格内，并按关键字“房价款”递增排序；（5）同名存盘。打开当前试题目录下文件excel-22.xls点E8单元格，输入“40115.7”选中“房价（元）”列下的数字单元格，点右键，点设置单元格格式，点数字，点货币，设货币符号为“￥”，设小数位为2位，确定全选SHEET1（即当前的文件），点复制，点开SHEET2，点当前页面的左上角的单元格，点粘贴点“房价款”单元格，点表格，点排序，主要关键字下选择房价款，点升序，确定保存文件本题完成12. 图表13. （1）打开当前试题目录下文件excel-47.xls；（2）根据工作表中数据，建立折线图；（3）生成图表的作用数据区域是A2:A6和E2:E6，数据系列产生在列，使用前一列为分类（X）轴坐标刻度标志，使用前一行作为图例说明；（4）图表标题为“消费水平调查表”；（5）生成新图表工作表（不是在原工作表中嵌入），图表工作表的名称为“图表1”；（6）同名存盘。打开当前试题目录下文件excel-47.xls点插入，点图表，在标准类型下，点折线图，选择一种折线图，点下一步，点数据区域右侧的按钮，出现另外一个对话框，在工作表中选择“A2:A6”数据区域，点对话框右侧的按钮，返回到数据区域对话框，选择系列产生在列，点下一步，点标题，图表标题内输入“消费水平调查表”，点下一步，选择“作为新工作表插入（即第一个选择）”，名称为“图表1”，确定保存文件本题完成14. （1）打开当前试题目录下文件excel-56.xls；（2）根据工作表中数据，建立数据点折线图；（3）生成图表的作用数据区域是A2:E4，数据系列产生在“行”；（4）图表标题为“净利润”，图例不显示，数据标志
