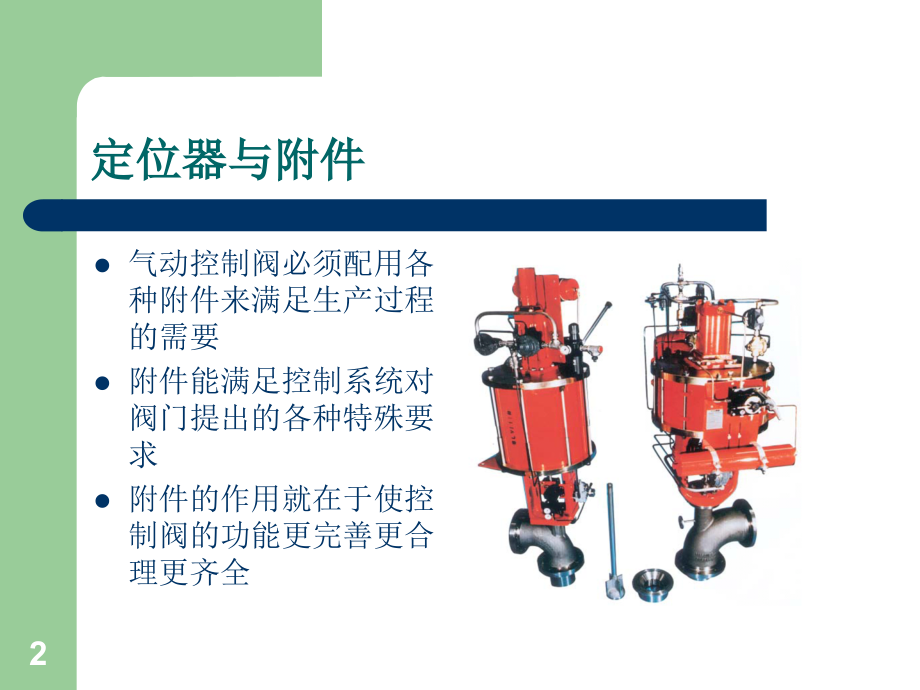

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,1,控制阀附件及定位器,仪表控制部,2,定位器与附件,气动控制阀必须配用各种附件来满足生产过程的需要,附件能满足控制系统对阀门提出的各种特殊要求,附件的作用就在于使控制阀的功能更完善更合理更齐全,3,阀门定位器,阀门定位器,气动阀门定位器,电气阀门定位器,(,模拟,),智能阀门定位器,(,数字,),4,气动阀门定位器,气动式：,接收一个气动信号（通常是,0.02-0.10MPa,），转换为一个相应的阀位，并提供给执行机构达到这一位置所需要的气源压力。,5,电气阀门定位器,与气动定位器功能相同，,但使用电流（通常为,4-20MA,）而不是气源作为输入信号,6,数字式（智能）阀门定位器,与电气定位器不同点在于电气信号的转换式是数字式的，分三种类型：,数字式不通信：一个电流信号供给定位器，驱动电子模块并控制输出。,HART,：与数字式不通信相同，但能在与模拟信号相同的导线上进行双向数字通信。,现场总线：全数字控制信号取代模拟信号。,优点：自动校验与组态、阀门诊断。,7,特点,智能定位器：以微处理器技术为基础，采用数字化技术进行数据处理、决策生成和双向通讯，它可以通过配备附加的传感器和附加的功能来补充其主要功能。,对于有传统定位器使用经验的人来说，最主要的是转变观念。由于智能定位器所需要的调校次数远远少于传统定位器，使用培训变得尤为重要。,8,特点,智能定位器看起来比较复杂，但实际使用与传统定位器一样，甚至更加简单方便。它仍然是一台定位器,-,一个进行位置测量，比通过比较所测信号与指令信号来控制执行机构气源的闭环控制器，其基本原理未变。,对于我们现场使用来说，只要按说明书要求使用,HART,手操器标定即可。更多的功能使用是在工厂设备管理方面。,9,最主要功能,自动校验和组态，节约了时间。,通过控制系统、,PC,软件工具或手操器，用户可以远程诊断阀门的健康状况。,在线诊断使得阀门的预见性维护成为可能。,10,原理图,设定信号,微处理器,I/P,转换,压力放大,执行机构,阀门,位置反馈,气源,11,说明,微处理器：,替代了传统定位器的所有机械部件（主要是杠杆和反馈凸轮），提高了控制精度，一般为,0.1-0.2%,（传统,1%,）,可输出多个参数（位置反馈、位置开关、气源压力等）,通过软件在线诊断，使预见性维护成为可能。,12,说明,位置反馈：线性反馈,接触式：机械,非接触式：电磁,13,说明,I/P,及气动放大部分：,气动部件先导部分：属于输出子系统，目前主要有二种形式,1,、基于非对称构造晶体的压电拟效应材料的压电阀技术，通常是接受数字信号（电脉冲）二位动作气动输出。耗气较低,2,、基于电磁原理和气动喷嘴、档板结构的,I/P,转换器技术，通常接受模拟电信号连续动作气动输出。,以上二种先导输出部件之后都配有有气动放大器或气动滑阀之类的功率放大输出部分。,14,说明,一般基于前一种结构的产品，其压电阀片或压电阀,+,气动放大组合件都是外购件或,OEM,产品,(SIEMENSMETSOFLOWSEVE,的,PMV,系列,),。,而后一种都是各主要阀门厂家自有技术生产的（世界各主要调节阀厂家都有,FISHERMASONEILANSAMSONABBAZIBIFLOWSERVE,的其他系列）。,15,使用注意,气源洁净度：一般,50um,以下。,供电电压（输出负荷）：一般传统定位器,2-4 VDV,（,200,欧），智能一般,8-10 VDC,（,400-600,欧）。,防水、防高温,16,智能阀门定位器,17,智能阀门定位器,18,智能阀门定位器,19,智能阀门定位器,20,阀位变送器,将控制阀的位移变化转换成响应的气压或电流信号送往控制室，使操作人员在控制室就能了解阀门的位置情况,21,电磁阀,用于切断或接通气路,22,限位开关,(,位置开关,),用于对阀门的行程限位,位置信号的发送,主要分为机械式与感应式二大类,23,限位开关,(,位置开关,),角行程阀门的阀位传送,直接连接形式，安装调试方便，精度高,有本安型、隔爆型,24,手轮机构,当气源或电源信号故障时或执行机构零件损坏时可用手轮继续人工操作控制阀的功能,25,手轮机构,26,控制阀气动附件的介绍,功能,压力调整：确保进入控制系统的空气纯度和湿度在一定的标准，调节气压至适用状态并将气压施以适当润滑以利于系统内各相对动作部分动作顺畅减少磨擦,控制空气运动方向、压力和流量，使执行器的动作符合实际使用要求,分类,气源调整组合件、压力控制、流量控制、方向控制。,27,气源调整组合件,通常是由空气过滤器（,Filter,）、调压器（,Regulator,）和油雾器（,Lubricator,）所构成即所谓的,FRL,组合，有时也称三元件。在,FRL,组合中过滤器占第一位置阻止杂质的进入，油雾器常放在最后，调压器则常位于中间且接一压力表以显示所调节的压力值。,28,气源调整组合件,29,压力控制阀,相当与自力式调压阀、减压阀。,30,流量控制阀,1,、直接控制管线中气体的流量以此来控制执行器的动作速度。,对于简单的流量控制阀是由本体锥形尖阀座和调节螺栓构成，调节锥形尖与阀座的距离即可控制通过的流量。,31,流量控制阀,2,、增压器,(Volume Booster),单倍增压器由两片面积相等的环形膜片组成，两膜片一起参与控制针阀和球阀的位置，少量气体的输入信号作用于上部膜片，输出压力作用于下部膜片，如果输出压力低于输入压力膜片被往下压，关闭针阀并打开球阀而通过更多的空气至出口，从而增大出口压力。反之如果输出压力大于输入压力膜片被往上移，球阀在弹簧作用下关闭，并打开针阀而导致空气从排放口排出，从而降低出口压力。,对于两倍增益的增压器而言其输入膜片面积是输出膜片的两倍因此平衡时输出压力是输出压力的两倍,32,流量控制阀,增压器,33,方向控制阀,快排阀：,将气缸或管线中压缩空气迅速排放至大气中以增加气缸动作速度,34,方向控制阀,止回阀：,只允许空气单方向流动而不允许其作逆向运动。,当气体由左侧 口流入时，气体压力克服轻微的弹簧弹力而从右侧口流出，反之气体压力和弹簧弹力封闭了路径气体无法流通。该弹簧力一般可调。,35,方向控制阀,换向阀,用以启动停止或逆转气流的方向，相当于二位三通或二位五通电磁阀。,36,37,空气过滤减压器,净化来自空气压缩机的气源并能把压力调整到所需的压力值,具有自动稳压功能,38,保位阀,阀门保护装置,当仪表压力气源中断时能自动切断定位器的输出与执行机构之间的通道使阀门位置保持在断气前的控制位置,39,保位阀,40,气动放大器,（继动器）,提高执行机构动作速度,消除控制信号传递滞后的影响,克服长管线和大容量执行机构的传输滞后,增大定位器的输出流量,改变控制信号的压力,41,快排装置（速排阀）,装在执行机构气路上用于气体的快速排放,实现阀门的快速动作,42,储气罐,存储一定数量的空气以备发生故障时和临时需要时紧急使用,
