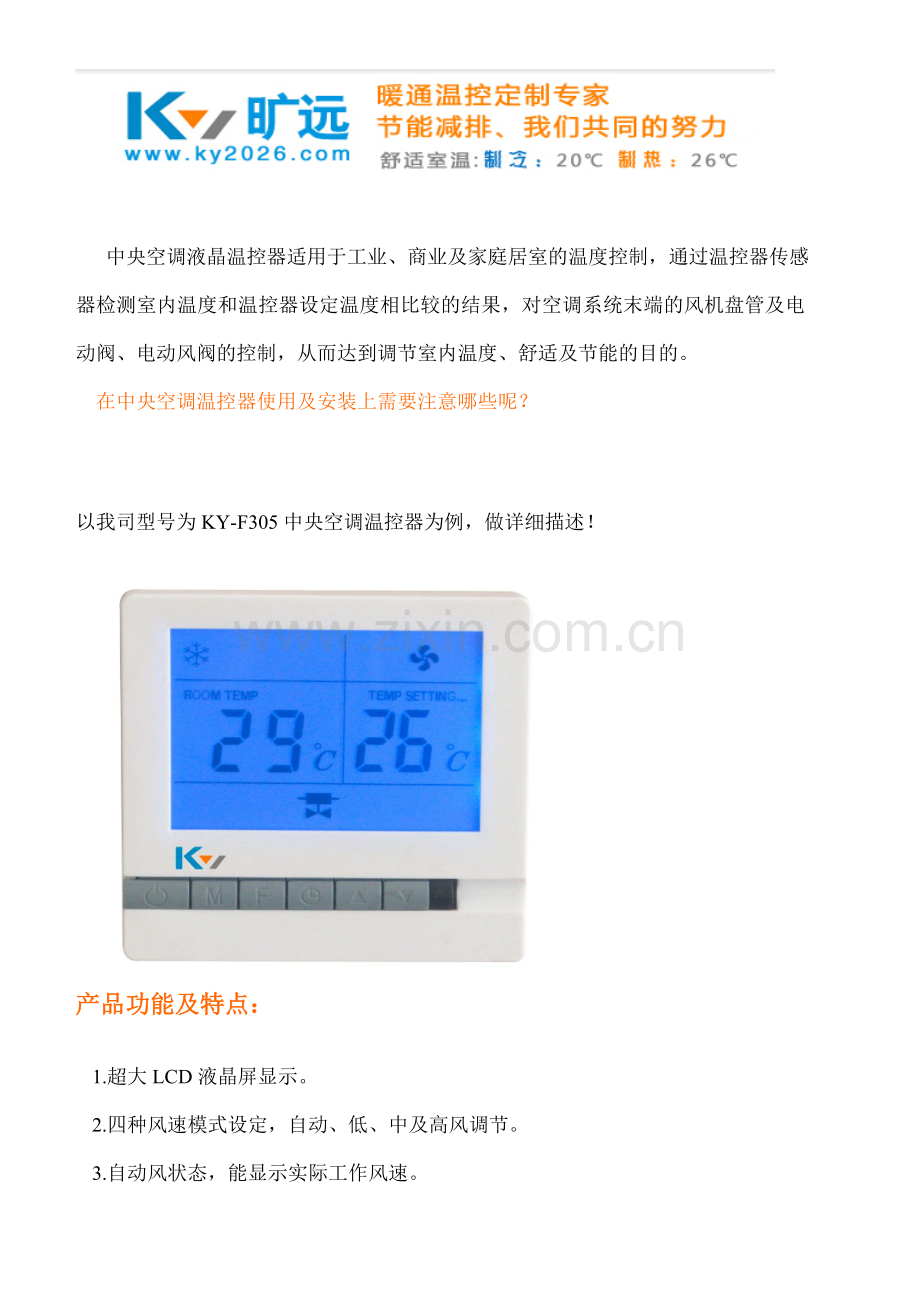

中央空调温控器的操作及安装注意事项.doc

中央空调液晶温控器适用于工业、商业及家庭居室的温度控制，通过温控器传感器检测室内温度和温控器设定温度相比较的结果，对空调系统末端的风机盘管及电动阀、电动风阀的控制，从而达到调节室内温度、舒适及节能的目的。
在中央空调温控器使用及安装上需要注意哪些呢？

以我司型号为KY-F305中央空调温控器为例，做详细描述！

产品功能及特点：

1.超大LCD液晶屏显示。
2.四种风速模式设定，自动、低、中及高风调节。
3.自动风状态，能显示实际工作风速。

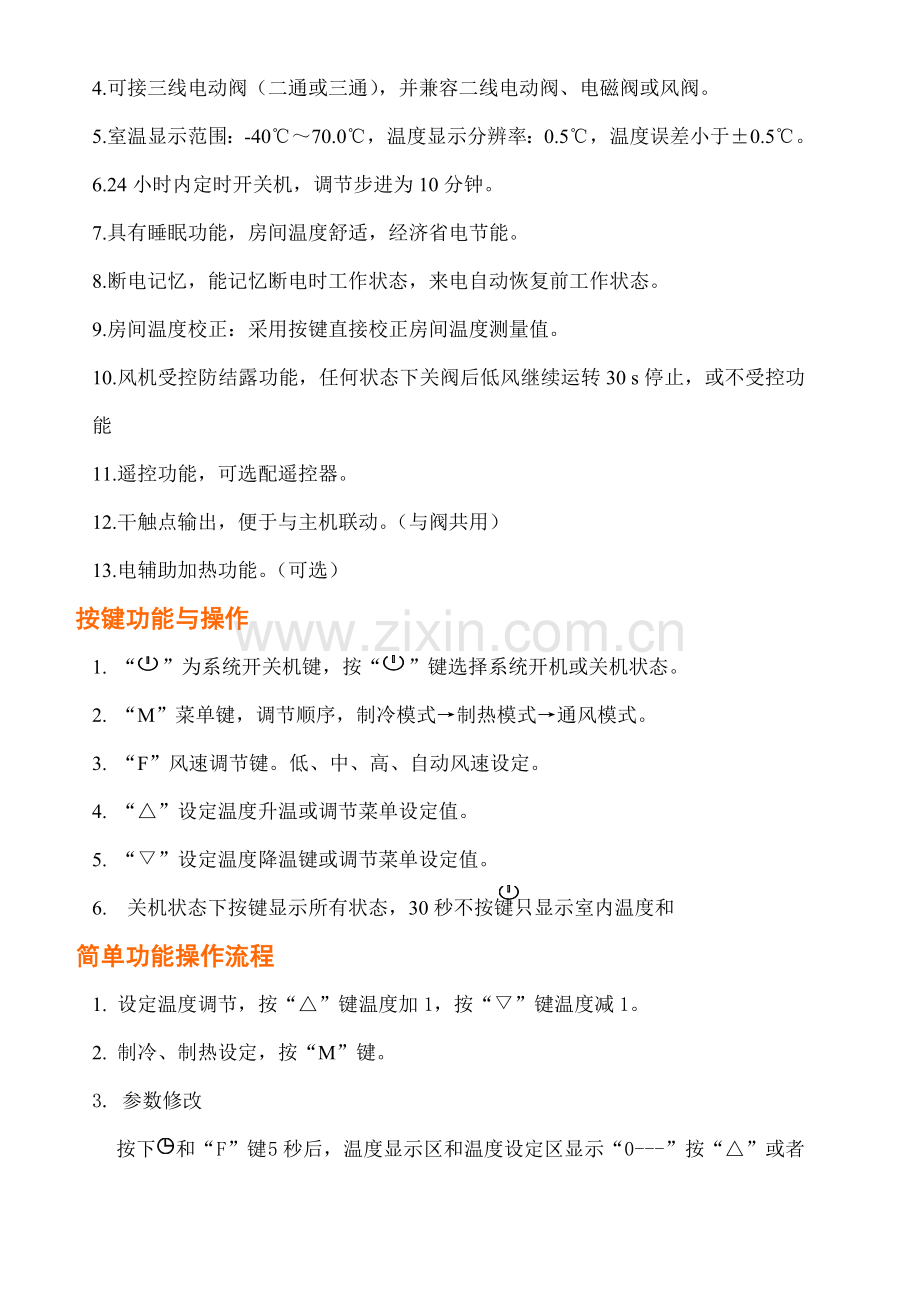

4.可接三线电动阀（二通或三通），并兼容二线电动阀、电磁阀或风阀。
5.室温显示范围：-40℃～70.0℃，温度显示分辨率：0.5℃，温度误差小于±0.5℃。
6.24小时内定时开关机，调节步进为10分钟。
7.具有睡眠功能，房间温度舒适，经济省电节能。
8.断电记忆，能记忆断电时工作状态，来电自动恢复前工作状态。
9.房间温度校正：采用按键直接校正房间温度测量值。
10.风机受控防结露功能，任何状态下关阀后低风继续运转30 s停止，或不受控功能
11.遥控功能，可选配遥控器。
12.干触点输出，便于与主机联动。（与阀共用）
13.电辅助加热功能。（可选）
按键功能与操作
1. “”为系统开关机键，按“”键选择系统开机或关机状态。
2. “M”菜单键，调节顺序，制冷模式→制热模式→通风模式。
3. “F”风速调节键。低、中、高、自动风速设定。
4. “△”设定温度升温或调节菜单设定值。
5. “▽”设定温度降温键或调节菜单设定值。
6. 关机状态下按键显示所有状态，30秒不按键只显示室内温度和
简单功能操作流程
1. 设定温度调节，按“△”键温度加1，按“▽”键温度减1。
2. 制冷、制热设定，按“M”键。
3. 参数修改
按下和“ F”键 5秒后，温度显示区和温度设定区显示“0---”按“△”或者“▽”编辑每一位密码，出厂密码为“0519”，输入每一位密码后按确认，密码输入正确后，室内温度显示区显示参数，设定温度显示区显示参数序号，d0 ---------d8，见下表：
序号
室内温度区显示
设定温度区显示
说 明
1
0
d0
0上电关机 1上电为断电前状态
2
0
d1
0不选电加 1选择电加热
3
1
d2
0无除霜功能 1有除霜功能
4
35℃
d3
设定温度上限
5
16℃
d4
设定温度下限
6
2℃
d5
制冷温差值
7
2℃
d6
制热温差值
8
0℃
d7
温度修正值
9
0
d8
集中控制地址
每一个参数值都可以通过“△”和“▽”键来调整修改，按“M”键切换编辑序号，修改完毕后再次按下和 F键确认保存。

接线图

安装说明
1. 务必在断电后进行安装操作，否则容易损坏系统元件。
2. 选择正确安装位置，勿将产品装于阳光直射或潮湿位置。
3. 工作环境温度－20.0℃～+70.0℃。
4. 相对湿度：最大相对湿度85%（23.0℃）。
5. 海拔高度：不超过2000m。
6. 如安装在卫生间内，请使用专用防水面罩。
安装步骤
1. 将本控制器的驱动板（电源板）按图要求连接好风机盘管、电动阀（电磁阀或风阀）及电源线。
2. 将液晶主板与电源驱动板胡排线连接好。
3. 将液晶主板的后盖卸下，将电源驱动板嵌入预埋暗盒内。
4. 用螺丝钉将后盖固定好。
5. 将面板卡入后盖，安装完毕。
注意事项
1. 本控制器应由专业的技术人员按照说明书正确安装。
2. 请勿将控制器安装在靠近高温热源或恶劣环境位置。
3. 安装之前请确认电源是否与控制器说明的电压相符合。
4. 请详细阅读此说明书后使用本产品，特殊要求与厂家联系。
