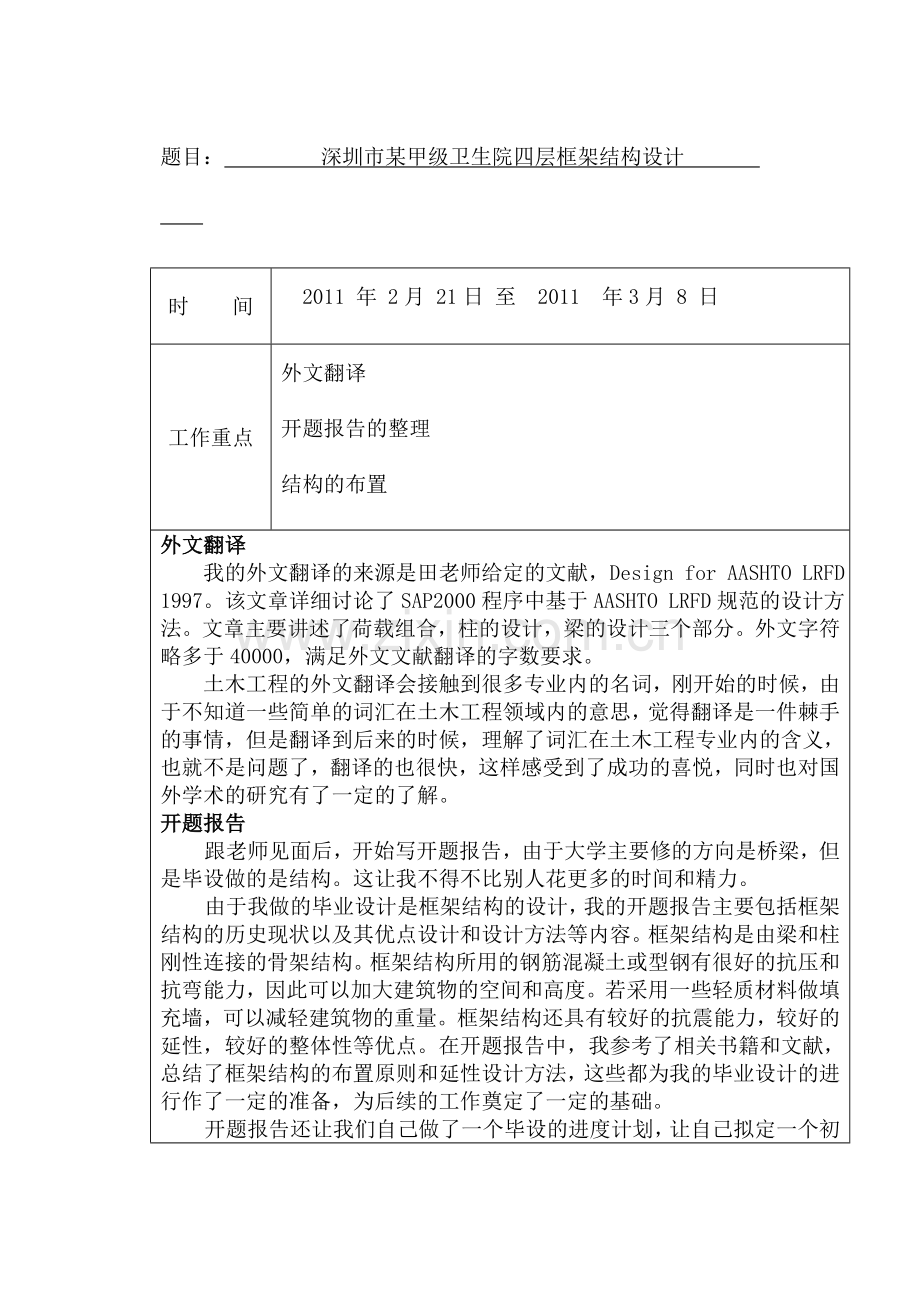

题目： 深圳市某甲级卫生院四层框架结构设计 时 间 2011 年 2月 21日 至 2011 年3月 8 日工作重点外文翻译开题报告的整理结构的布置外文翻译我的外文翻译的来源是田老师给定的文献，Design for AASHTO LRFD 1997。该文章详细讨论了SAP2000程序中基于AASHTO LRFD规范的设计方法。文章主要讲述了荷载组合，柱的设计，梁的设计三个部分。外文字符略多于40000，满足外文文献翻译的字数要求。土木工程的外文翻译会接触到很多专业内的名词，刚开始的时候，由于不知道一些简单的词汇在土木工程领域内的意思，觉得翻译是一件棘手的事情，但是翻译到后来的时候，理解了词汇在土木工程专业内的含义，也就不是问题了，翻译的也很快，这样感受到了成功的喜悦，同时也对国外学术的研究有了一定的了解。开题报告跟老师见面后，开始写开题报告，由于大学主要修的方向是桥梁，但是毕设做的是结构。这让我不得不比别人花更多的时间和精力。由于我做的毕业设计是框架结构的设计，我的开题报告主要包括框架结构的历史现状以及其优点设计和设计方法等内容。框架结构是由梁和柱刚性连接的骨架结构。框架结构所用的钢筋混凝土或型钢有很好的抗压和抗弯能力，因此可以加大建筑物的空间和高度。若采用一些轻质材料做填充墙，可以减轻建筑物的重量。框架结构还具有较好的抗震能力，较好的延性，较好的整体性等优点。在开题报告中，我参考了相关书籍和文献，总结了框架结构的布置原则和延性设计方法，这些都为我的毕业设计的进行作了一定的准备，为后续的工作奠定了一定的基础。开题报告还让我们自己做了一个毕设的进度计划，让自己拟定一个初步的毕设时间表，这样能较好的督促自己完成毕业设计的任务。框架结构的力学布置由于设计中给出了建筑布置，它的结构布置基本上也就定下来了。所以这两个星期主要是把建筑图打印出来，仔细地看了一下其中的布置。指导教师意见： 签字： 日期： 时 间 2011 年3月 9日 至 2011 年3月21 日工作重点重力荷载代表值计算风荷载计算恒荷载、活荷载计算分层法计算竖向荷载作用下一榀框架内力重力荷载代表值 重力荷载代表值=50%活荷载+恒荷载。屋面活荷载是雪荷载，深圳市为零。楼面活荷载我查了表民用建筑楼面均布活荷载，根据每个屋的不同功能选取相应的楼面均布活荷载，加起来后作为每层的楼面活荷载。在计算每层的恒荷载时，每层墙的重量是各取楼板上下层各一半墙高的墙重，柱的重量也是各取楼板上下层各一半柱高的柱重，这个在计算第二层的重力荷载代表值时要特别注意，因为底层的层高比较高。恒荷载在计算恒荷载时，我取一榀横向框架进行计算。在计算恒荷载时要涉及到双向板和单向板的问题。当l1/l23时，荷载主要沿短跨方向传递，可忽略荷载沿长跨方向的传递；当l1/l22的板为双向板。双向板近似认为斜向塑性铰线是45倾角。沿短跨方向的支承梁承受板面传来的三角形分布荷载；沿长度方向的支承梁承受板面传来的梯形分布荷载。根据端部弯矩等效的原则，将三角形荷载和梯形荷载等效为均布荷载pe，计算公式如下：三角形荷载作用时：pe=5/8p梯形荷载作用时：pe=(1-22+3) p其中， ，分别为板短跨和长跨方向的跨度活荷载活荷载的计算相对恒载要简单，因为它没有墙的分布，只需要将规范中的均布活载乘以相应的面积就可以得到活荷载在计算的那榀框架上形成的荷载。风荷载风荷载。该卫生院的地面粗糙度类别应为C类。查出它的基本风压后，乘以1.3的体型系数，乘以0.74的风压高度变化系数，由于是多层结构，风振系数取为1.0。这样就得到了风荷载的标准值，再乘以风手算那一榀框架的从属宽度就可以将风荷载转化为均布连续的线荷载了，再将其转化为作用在各楼层楼板高度处的节点荷载，以便于以后的计算。分层法框架结构在竖向荷载作用下的内力计算可近似地采用分层法。分层法的基本假定是：框架在竖向荷载作用下的侧移是不大的，可近似地按无侧移框架进行分析；某一层框架梁上的竖向荷载只对本层楼的梁以及与本层梁相连的框架柱产生弯矩和剪力，而对其他楼层的框架梁隔层的框架柱都不产生弯矩和剪力。分层法的计算方法：1.将多层框架分层，以每层梁与上下柱组成的单层框架梁作为计算单元，柱远端假定为固定端。2.用力矩分配法分别计算各计算单元的内力。3.由于除底层柱底是固定端外，其他各层柱均为相互间弹性连接，为减少误差，除底层柱外，其他各层柱的线刚度均乘以0.9的折减系数，相应的传递系数也改为1/3，底层柱仍为1/2。4.分层计算所得的梁端弯矩即为最后弯矩。由于每根柱分别属于上下两个计算单元，所以柱端弯矩要进行叠加。此时，节点上的弯矩可能不平衡，但一般误差不大，如需进一步调整时，可将节点不平衡弯矩再进行一次分配，但不再传递。5.对侧移较大的框架及不规则的框架不宜采用分层法。在计算的过程中要注意的是：现浇框架梁的截面惯性矩和截面抗弯刚度的计算是：边框架梁：I=1.5I0 ECI=1.5ECI0中框架梁：I=2I0 ECI=2ECI0由于手算的是中框架梁，故采用ECI=2ECI0。得到梁柱的分配系数，再结合竖向荷载的作用图式，即算得竖向荷载作用下的框架内力。指导教师意见： 签字： 日期： 时 间 2011 年3月 22日 至 2011 年4月4日工作重点混凝土第二小组质疑 D值法计算横向外力作用下的结构内力和位移小组质疑3月29日是毕业设计结构组质疑。质疑时，我已经算了竖向荷载作用下一榀框架的内力。但是老师指出，结构的层间位移角是一种重要的控制因素，在手算的时候，如果不先算这个指标，那么以后验算的时候不能通过将使大量的工作白费了，我们需要修改框架的截面尺寸来满足这一要求。于是在质疑后，我进行了地震作用下框架结构的最大层间位移角验算。最小值大于1550，满足要求。D值法计算横向外力作用下的结构内力横向水平荷载有风荷载、水平地震作用，横向水平荷载的内力计算方法是D值法。要先先确定修正后柱的反弯点位置，反弯点移向转角较大的一端，影响转角大小的因素有：侧向外荷载的形式，结构总层数及计算层所在位置，梁柱的线刚度比，上下层梁的线刚度比，上下层柱的高度比，公式是yh=(y0+y1+y2+y3)h，通过查表可以确定出反弯点的位置。力乘以距离就能确定出柱的弯矩，柱的弯矩出来后根据柱相邻梁的刚度比确定梁端弯矩。指导教师意见： 签字： 日期： 时 间 2011 年4月 5日 至 2011 年4月18日工作重点内力组合梁、柱的配筋计算内力组合内力组合分为不考虑地震作用和考虑地震作用的组合。由于这个组合的工作量也很大，所以我使用EXCEL表格进行计算。具体的组合系数是：一般组合：（1）可变荷载效应控制时：1.2恒+1.4活1.2恒+0.91.4（活+风）（2）永久荷载效应控制时：1.35恒+0.91.4活考虑地震作用的组合：1.2恒+0.5（雪+活）+1.3地震作用考虑框架梁端在竖向荷载作用下内力重分布，所以对梁端负弯矩要乘以调幅系数进行调幅，负弯矩调幅后，梁跨中弯矩应相应增大，竖向荷载所用下的梁弯矩调幅后，才能与水平作用产生的框架梁弯矩进行组合。框架结构的调幅系数为0.80.9，我取0.85。横向框架梁的内力组合分为一般组合和考虑地震作用的组合，由于风荷载和地震作用是有方向的，所以风荷载和地震作用要分左右，这样组合出来的结果也是分方向的。框架梁截面最不利内力组合是：梁端截面+Mmax、- Mmax、Vmax,梁跨中截面是+Mmax、- Mmax。横向框架柱的内力组合是弯矩和轴力的组合，同时柱端的最不利内力是：+Mmax及相应的N、V，-Mmax及相应的N、V，+Nmax及相应的M、V，+Nmin及相应的M、V。梁、柱的配筋计算混凝土等级选用C25，梁柱的纵筋都选用HRB400，箍筋采用HPB235。梁柱的控制截面的内力确定后，应分别按无地震作用效应组合内力和有地震作用效应组合内力进行截面设计。框架梁的截面设计包括正截面抗弯承载力设计和斜截面抗剪承载力设计，承载力计算时支座处按矩形截面计算、跨中按T形截面计算，同时为确保框架梁“强剪弱弯”，在抗震设计中，要根据框架梁的抗震等级对梁端截面组合的剪力设计值进行调整。在梁的斜截面抗剪验算时，要先验算截面剪力设计值是否满足要求，不满足的话要加大截面尺寸加大或提高混凝土强度等级，然后再计算是否需要配箍筋，如果不需要的话要按构造要求配箍筋。框架柱的正截面压弯承载力计算和抗震计算要分三种情况进行计算配筋|Mmax|、Nmin、Nmax。为了满足“强柱弱梁”，在抗震设计中要增大柱端弯矩设计值，除框架顶层和柱轴压比小于0.15的柱外，柱端弯矩要进行调整。在本设计中柱的剪力设计值很小，按抗震构造配筋。指导教师意见： 签字： 日期： 时 间 2011 年4月 19日 至 2011 年5月2日工作重点PKPM软件学习，模型的初步建立模型建立和加载手算一榀框架只是毕业设计的一部分内容，它主要是让我们熟悉设计的方法和过程。在手算完梁柱的配筋后，我开始着手用PKPM那立结构模型。在建立PKPM构型的时候，考虑到层顶上还有两个水池，我一共建了四个标准层。选择第一层作为最基础的标准层，其它的标准层在第一个标准层上作一些增减即可。在建立PKPM模型的时候，对我来说，难点是楼梯的处理，因为在05版的PKPM软件中没有针对楼梯设计的板块，楼梯只能作一个近似的计算。经过查阅相关资料得知在PKPM中楼梯间有两种处理方法：A.将楼板开大洞或全房间洞，人工导荷载到周转的梁墙上；B.将楼梯间板厚为零，再设定平均楼面荷载及导荷方式，程序完成导荷。我在建立模型的时候，选用的是后者。荷载的加载是模型建立的一个关键。在PKPM中，程序自动计算梁、柱、墙的自重及楼板传到梁上的恒载和活载，因此我定义的荷载就只有楼面恒载，楼面活载。指导教师意见 签字： 日期： 时 间 2011 年5月 3日 至 2011 年5月16日工作重点楼板配筋计算楼梯配筋计算基础设计及配筋计算毕业设计任务书中要求楼板，楼梯，基础设计配筋。05版的PKPM不能计算楼梯配筋，因此需要手算楼梯配筋。楼板配筋和基础配筋可以用PKPM计算。但是手算可以和机算的结果进行核准，因此在这两个星期中，我进行了楼板配筋、楼梯配筋、基础设计及配筋。楼板是双向板，按单块双向板进行内力计算。楼梯配筋分为三个部分，即梯段板，平台板和平台梁的配筋。梯段板按斜放的简支梁计算，简支斜梁在竖向均布荷载下p作用下的最大弯矩，等于其水平投影长度的简支梁在p作用下的最大弯矩；最大剪力为水平投影长度的简支梁在p作用下的最大剪力值乘以cos。平台板设计成单向板，可取1m宽板带进行计算，平台板一端与平台梁整体连接，另一端支承在墙上。平台梁的设计与一般梁相似。双向板的计算公式：m=表中系数pl012，m1=m1+m2，m2=m2+m1。所以要根据双向板的四边支撑情况查到不同的系数，来计算双向板的跨中弯矩和支座处弯矩。基础我采用的是柱下独立扩大基础的形式。由于中间有两根柱中心距太小，小于基础的尺寸，所以我做了一个两柱一个基础的形式。在柱与基础交接处及基础变阶处的受冲切承载力进行计算，确定基础高度是否满足要求。高度满足要求后才进行基础的配筋计算。指导教师意见 签字： 日期： 时 间 2011 年5月17日 至 2011 年5月24日工作重点PKPM出图及施工图纸的修改PKPM模型已经建好很久了，但是一直都没有进行计算。在将手算工作都进行得差不多的时候，我用PKPM计算并出了配筋图。结构的整体计算分析采用的是程序的SATWE模块，这个模块的特色是模型化误差小、分析精度高，具有很强的前处理和后处理功能。SATWE的前处理：在运算程序之前，首先执行的是分析与设计参数补充定义模块。在其中对总信息，设计信息，配筋信息，地震荷载信息，风荷载信息，活载信息，调整信息各个项目进行了定义和修改。这一步是到关重要的，如果这一步中的数据有错，那么后续的计算就会出现问题。刚开始的时候，我将模拟施工计算方法选为一次性加载，这就导致了结构位移计算时出现错误。后来将一次性加载修改为模拟施工加载1才解决了这一问题。接下来执行生成SATWE数据文件，这一步是为了生成SATWE计算所需要的数据文件，为计算作准备。SATWE后处理功能很强大，可以得到各处荷载下的内力和位移。设计的结果包括了梁、柱、板的配筋图，只需要根据SATWE的配筋图导出并转换为CAD格式再作修改就可以得到梁、柱、基础的配筋图。指导教师意见 签字： 日期： 时 间 2011 年5月25日 至 2011 年6月1日工作重点论文的整理和施工图的绘制结构施工图的绘制结构施工图的绘制包括：结构施工说明、基础布置图和配筋图、柱平法施工图、梁平法施工图、板的配筋以及楼梯的配筋。我在绘制结构施工图的过程中也是参考了混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1、03G101-2、03G101-4）来进行平法施工图的绘制，平法施工图的优势在于它用比较简单的表示方法能让大多数人看懂，具体的细节又在规范里可以查到，施工的时候只要有图集就有章可循。论文的整理经过前段时间的计算后，我开始进行计算书内容的录入工作，将我的计算内容进行了电子版的整合工作，同时为了更形象的说明问题，对于一些内容插入了相对应的图示进行解释说明。最后整理出来了：中英文摘要、目录、正文、外文翻译等内容。在将目录、工作日志、任务书、开题报告、中英文摘要、正文、外文翻译等一系列整合后，我开始看具体的内容有什么不准确的地方再进行修改，比如说正文的内容比较多，我就要进行章节的划分，然后确定了三级标题。还有外文翻译的一些内容，对图表等的格式进行了调整。在正文中增加了机算PKPM的结果，并将机算PKPM和手算的结果进行了比较，虽然有的误差比较大，但都是在可以合理解释的范围内，因为毕竟我的手算是选取了一榀框架结构进行的计算，而计算是选取的整个框架结构进行的计算，所以我的手算是近似的结果。题 目： 深圳市某甲级卫生院四层框架结构设计 适合专业： 土木工程 指导教师（签名）： 提交日期： 2007 年 3 月 10 日学院： 土建学院 专业：土木工程 学生姓名： 学号：毕业设计（论文）基本内容和要求：一、自然条件1、地基基础为粘土，地基承载力为18T/m；2、地震设防基本烈度为7度；3、其他详见设计说明。二、建筑设计根据医院的使用功能的要求，进行建筑设计。三、结构设计内容1、结构计算（1）构件截面选择（2）荷载画出屋面及标准层楼面竖向活荷载布置示意图；采用结构计算软件计算水平地震作用，画出各层楼面处地震作用标准值；采用结构计算软件计算风荷载，画出各层楼面处风荷载标准值；画出基础受力示意图（3）配筋计算标准层楼面；标准层梁、柱、墙；基础。（4）计算软件的选择：PKPM2、结构图纸要求 （1）标准层结构布置图及楼面配筋图（2）标准层梁、柱、墙配筋图（3）屋面配筋图（4）基础结构布置图及基础配筋图（5）节点大样图3、结构设计说明书（1）结构受力体系的比较分析（2）抗震、抗风概念设计（3）结构抗震计算理论（4）主要构件配筋计算理论（5）抗震构造（6）基础选型（7）结构设计与施工（8）结构设计心得体会毕业设计（论文）重点研究的问题：1、根据功能要求，确定合理的建筑结构方案；2、通过使用和熟悉结构辅助设计软件，了解软件编制原理，掌握计算软件所采用的计算方法及现行规范在计算机辅助设计中的体现。3、构件、节点、基础设计及施工图绘制毕业设计（论文）应完成的工作：1、设计说明书部分：（1） 设计任务书；（2） 中英文摘要；（3） 建筑设计说明书；（4） 结构设计方案说明书；（5） 结构设计计算书；（6） 附件开题报告（含文献综述）；实习报告；外文参考资料翻译（含原文）。（7） 结束语2、 图纸参考资料推荐：1、建筑设计资料集 建筑工程出版社2、点式住宅设计 建筑工程出版社 沈继仁3、中国小康住宅示范工程集萃 建筑工程出版社4、城市住宅建筑设计 建筑工程出版社5、高层建筑结构设计 清华大学出版社 包世华等6、房屋建筑制图统一标准GB/T500012001）7、高层民用建筑设计防火规范GB50045958、建筑抗震设计规范GB5001120019、建筑结构荷载规范GB50009200110、高层建筑混凝土结构技术规程JGJ3200111、建筑地基基础设计规范GB50007200112、工程建设强制性条文房屋建筑部分（2002版）其他要说明的问题：周次工作周次工作4搜集资料、开题报告10，11，12绘制结构施工图5、6SAP2000软件学习13毕业论文撰写7，8，9内力计算、截面设计14题 目： 深圳市某甲级卫生院四层框架结构设计 学院： 土木建筑工程学院 专业： 土木工程 文献综述：土木工程是建造各类工程设施的科学，技术和工程的总称。土木工程是伴随着人类社会的发展而发展起来的。它所建造的工程设施反映出各个历史时期社会经济、文化、科学、技术发展的面貌，因而土木工程也就成为社会历史发展的见证之一。土木工程在我国可以分为：建筑工程、桥梁工程、公路和城市道路工程、铁路工程、隧道工程、水利工程、港口工程、给水和排水工程、环境工程。作为土木工程专业的学生，深知土木工程设计范围之广，以及和社会生活联系之密切。我们在校只是学习了土木工程这一个小的分支并且着重学习了工民建部分。工民建方面就结构布置部分有以下几种结构：框架结构、剪力墙结构、框架-剪力墙结构、板柱-剪力墙结构、框架-支撑结构、筒体结构、框架-核心筒结构、巨型结构等等。框架结构是由梁和柱刚性连接的骨架结构。框架结构所用的钢筋混凝土或型钢有很好的抗压和抗弯能力，因此可以加大建筑物的空间和高度。若采用一些轻质材料做填充墙，可以减轻建筑物的重量。框架结构还具有较好的抗震能力，较好的延性，较好的整体性等优点。框架结构作为实际工程中被广泛采用的一种结构体系，它的设计理论已经比较成熟。框架结构的力学布置原则、计算理论、构造设计等都已经达成广泛的共识。首先，在结构布置的时候应使结构平面形状和立面体型简单、规则，使各部分刚度均匀对称。规则是指框架的设计方案应简单，有明确直接的传力路径，在计算中，模型的各项控制参数能够很容易的调整到符合规范要求以内而不需要耗费大量的时间在模型的调整中。结构的对称性规则性还体现在平面布置规则、对称，并应具有良好的整体性，减少结构产生扭转的可能性。建筑的立面和竖向剖面宜规则，结构的侧向刚度宜均匀变化，竖向抗侧力构件的截面尺寸和材料强度宜自下而上逐渐减小，避免抗侧力结构的侧向刚度和承载力突变，以免出现薄弱层。在框架结构中不允许采用两种不同的结构型式。电梯间、局部突出屋顶的房间,均不得采用砖墙承重。因为框架结构是一种柔性结构体系,而砖混结构是一种刚性结构。为了使结构的变形相互协调，不应采用不同结构混合受力。 在结构的计算方面，混凝土结构设计规范（GB50010-2002）规定：结构按承载能力极限状态计算和按正常使用极限状态验算时应按国家现行有关标准规定的作用(荷载)对结构的整体进行作用(荷载)效应分析。承载能力极限状态对应于结构或结构构件达到最大承载能力或不适于继续承载的变形。当结构或结构构件出现下列状态之一时，应认为超过了承载能力极限状态：1）整个结构或结构的一部分作为刚体失去平衡（如倾覆等）；2）结构构件或连接因超过材料强度而破坏（包括疲劳破坏），或因过度变形而不适于继续承载；3）结构转变为机动体系；4）结构或结构构件丧失稳定（如压屈等）；5）地基丧失承载能力而破坏（如失稳等）。正常使用极限状态对应于结构或结构构件达到正常使用或耐久性能的某项规定限值。当结构或结构构件出现下列状态之一时，应认为超过了正常使用极限状态：1）影响正常使用或外观的变形；2）影响正常使用或耐久性能的局部损坏（包括裂缝）；3）影响正常使用的振动；4）影响正常使用的其他特定状态。 在进行结构验算的时候，这两种极限状态都必须验算，前者是为了保证结构的安全，后者是保证结构使用功能的实现，二者都不可或缺。混凝土结构设计规范（GB50010-2002）还规定在结构分析时在水平荷载作用下内力的近似计算采用反弯点法和D值法（改进的反弯点法）。反弯点法假设梁的刚度无限大，上下柱端没有转角，用同一层柱中各端的侧移相等，除底层柱以外的其他各层柱，受力后的上下两端产生相同的转角。再按侧移刚度分配层间剪力，从而求得柱端弯矩和梁端弯矩。D值法是对反弯点法的改进，它考虑了梁的线刚度和各个节点的转角，从而修正反弯点的高度。框架结构作为一种被广泛采用的结构体系，它必须具备较大的塑性变形能力，即要求框架结构是延性的。在强地震作用下，要求结构处于弹性状态是没有必要的，也是不经济的。通常在中震作用下允许结构某些杆件屈服，出现在塑性铰，使结构刚度降低，塑性变形加大，震后还可经修复使用。即使在强震作用下也不到于倒塌，大量震害调查和试验表明，经过合理设计，钢筋混凝土框架可以达到所需要的延性，称为延性框架结构。要设计延性框架结构，必须合理设计各个构件，控制塑性铰出现部位，防止构件过早剪坏，使构件具有一定的延性。同时也要合理设计节点区及各部分的连接和锚固，防止节点连接的脆性破坏。在抗震设计上可归纳以下几个要点：（1） 强柱弱梁控制塑性铰的位置（2） 强剪弱弯控制构件的破坏形态（3） 强节点强锚固保证节点区的承载力及可靠的锚固连接毕业设计是一个总结性的教学环节，是学生全面系统地融汇所学理论知识和专业技能并运用于解决实际问题的过程。通过本教学环节，要加深学生对所学基本理论知识的理解，培养学生综合分析和处理问题的能力以及设计创新精神。本次毕业设计将设计一个四层框架的建筑物。对一个框架结构的亲自设计，首先要求对框架结构有一个全面而且深刻的认识，从结构的布置到荷载确定，内力计算，构件设计，各部位的构造，各个环节，不仅要求我们对基本概念的全面把握，还要求我们对规范要求的条件有深刻的认识。这是我们第一次通盘考虑一个建筑设计的全过程，在设计的过程中，我们可以认识到设计过程中应该注意的各种细节问题，这对我们的职业水平的提高是必不可少的。主要参考文献：1. 程文瀼,顏德姮.混凝土结构设计原理M.北京:中国建筑工业出版社,2008.2. 吕晓寅，刘林.混凝土房屋结构设计M.北京:清华大学出版社,北京交通大学出版社,2009.3. 曾巧玲,崔江余,陈文化,白冰.基础工程M.北京:清华大学出版社,北京交通大学出版社,2007.4. GB50010-2002 混凝土结构设计规范S.北京:中华人民共和国建设部,2002.5. 吕颖,赵永彪.多层框架结构设计J.辽宁建材,2005：616. 张玉良.对框架结构设计过程中几个问题的思考J.建筑与预算,2010(5):517. 徐海涛,王宁.框架结构设计的有效措施J.建筑工程,2008:2378. 温正慧,李陈燕.框架结构设计中的几个关键问题及应对措施J.理论科学,2010(9):1999. 宋益斌.框架结构设计中的力学问题解析J.新疆化工,2010(1):5310. 姜超,张鹏.论术钢筋混凝土框架结构设计J.工程科学,2010(3):71研究方案：研究方法： 根据规范规定的荷载和超静定结构内力分析的方法对结构进行受力分析，并手算一樞框架，使手算结果和机算结果相吻合。取最不利荷载组合对结构进行设计使之通过规范规定的各项验算。研究步骤：1. 确定结构力学布置方案。2. 用软件建立结构的计算模型。3. 根据规范确定作用在结构模型上的力的种类和大小。4. 对结构进行内力分析，并取各种可能的内力组合，以最不利的组合值作为构件截面设计的控制值，设计构件。5. 绘制施工图纸。预期成果1设计计算说明书2.标准层结构布置图及楼面配筋图3.标准层梁、柱、墙配筋图4.屋面配筋图5.基础结构布置图及基础配筋图6. 节点大样图毕业设计（论文）进度安排：序号毕业设计（论文）各阶段内容时间安排备注1搜集资料，完成开题报告1到3周21依据建筑方案及结构设计任务书提供的资料，确定基本设计条件2确定结方案，进行结构布置（平面、竖向）3 sap2000软件学习4选择结构计算单元，建立结构设计计算简图5荷载（恒、活、风、地震作用）计算，并进行内力组合4到6周31手算一品框架进行计算，与机算结果进行比较2进行截面设计3基础设计7到10周4绘制结构施工图11到12周5毕业论文撰写13到15周6毕业答辩16周指导教师意见：填写说明：查阅资料是否全面，提出的研究方案和计划进度是否可行，还有什么需要注意和改进的方面，是否同意按学生提出的计划进行等。指导教师签名： 审核日期： 年 月 日AbstractThis project is a Class-A hospital building. Building is a four-storey reinforced concrete frame structure. This project is located in Shenzhen. The total building height is 18.4m and the total construction area is 1821.7m2. The design life of the building is 50 years. The building is located in seismic zone of 7 degrees and classification of design earthquake is the first group. The seismic rating of frame is 2 and the venue type is class. The main mechanical characteristic of the frame structure is beam bending stress in the vertical load. Beam end moment and moment in the middle section of the beam is the control internal force. In the horizontal load, columns bear horizontal shear force and column end moment, this lead to horizontal displacement. In the beam nodes, co-deformation produces bending moment and shear in beams. The axial force in the bottom column section，bending moment and shear force is the control internal forces of column. When calculate the frame by hand, approximate methods include the stratification in vertical load and the D value method in the horizontal load. In the design，I use PKPM and structure calculation software to verify design results. I used excel to help me to calculate the structure, which greatly reduced the workload and increase efficiency and accuracy. In the drawing, I use Explorer, AutoCAD to help me.Key words：Class-A hospital building；frame structure; stratification; D value method; PKPM中文摘要本工程为某甲级卫生院。工程为四层现浇钢筋混凝土框架结构。工程所在地在深圳，建筑总高度16m，总建筑面积1821.7m2，建筑占地面积475.03m2，设计使用年限为50年。本设计建筑位于7度抗震区，设计地震分组为第一组，框架抗震等级为三级。场地类别：类。防水等级为三级。竖向荷载作用下，框架结构以梁受弯为主要受力特点，梁端弯矩和跨中弯矩成为梁结构的控制内力。水平荷载作用下，框架柱承担水平剪力和柱端弯矩，并由此产生水平侧移，在梁柱节点处，由于协调变形使梁端产生弯矩和剪力，因此产生于柱上下端截面的轴力、弯矩和剪力是柱的控制内力。框架结构的近似手算方法，包括竖向荷载作用下的分层法、水平荷载作用下D值法。在计算较多内容的时候我用了excel帮助进行计算，大大减少了工作量，提高了效率和准确性； AutoCAD和探索者软件进行绘图。关键词：某甲级卫生院、框架结构、分层法、D值法、PKPM正文一、工程概况本工程为某甲级卫生院的四层现浇钢筋混凝土框架结构。本建筑的主要功能有：办公室，接待室，经营部，食堂，宿舍等。1.1基本资料1工程所在地：深圳2建筑高度：16建筑面积：1821.7m2建筑层数：4层3建筑耐久等级:二级建筑耐火等级:二级4抗震设防烈度：7度设计地震分组：第一组框架抗震等级：二级5场地类别：类6基本风压：0.75kN/m2基本雪压：0kN/m2活荷载：上人屋面均布活荷载标准值2kN/m27地质资料：地基为粘土，地基承载力为18T/m21.2主体做法屋面做法：屋面做法选用SJ.AII屋A11211b120（屋1）SJ.AIIA21211b120(屋2)楼面做法：办公室面用1：2.5水泥砂浆20厚，坐彻抛光地砖，纯水泥浆扫缝。 宿舍用1：3水泥砂浆20厚，坐砌防滑砖，纯水泥浆扫缝。 卫生间用1：3水泥砂浆找平兼找坡，再涂1.5厚聚氨脂防水涂膜。 墙身做法：墙身为粉煤灰轻渣空心砌块，尺寸为390mm240mm190mm。内墙为240mm厚，粉刷混合砂浆底。外墙为300mm厚，粉刷混合砂浆底。墙身防潮层用20mm厚1:25水泥砂浆加5%防水剂。隔墙采用双面抹灰条隔板，每面抹灰厚16-24mm，龙骨在内。楼梯做法：梯面粉刷：1：2水泥砂浆20厚，纯水泥浆贴花岗岩，褐色，纯水泥浆扫缝。 楼板底粉刷1：0.3：4水泥石灰砂浆打底，10厚纸筋石灰浆抹面，5厚扫白色乳胶漆。 不锈钢扶手。1.3设计依据结构设计所依据的主要规范及规程1北京交通大学土木工程深圳市甲级卫生院四层框架毕业设计任务书2建筑结构荷载规范 （GB 50009-2001）3.混凝土结构设计规范 （GB 50010-2002）4.建筑抗震设计规范
