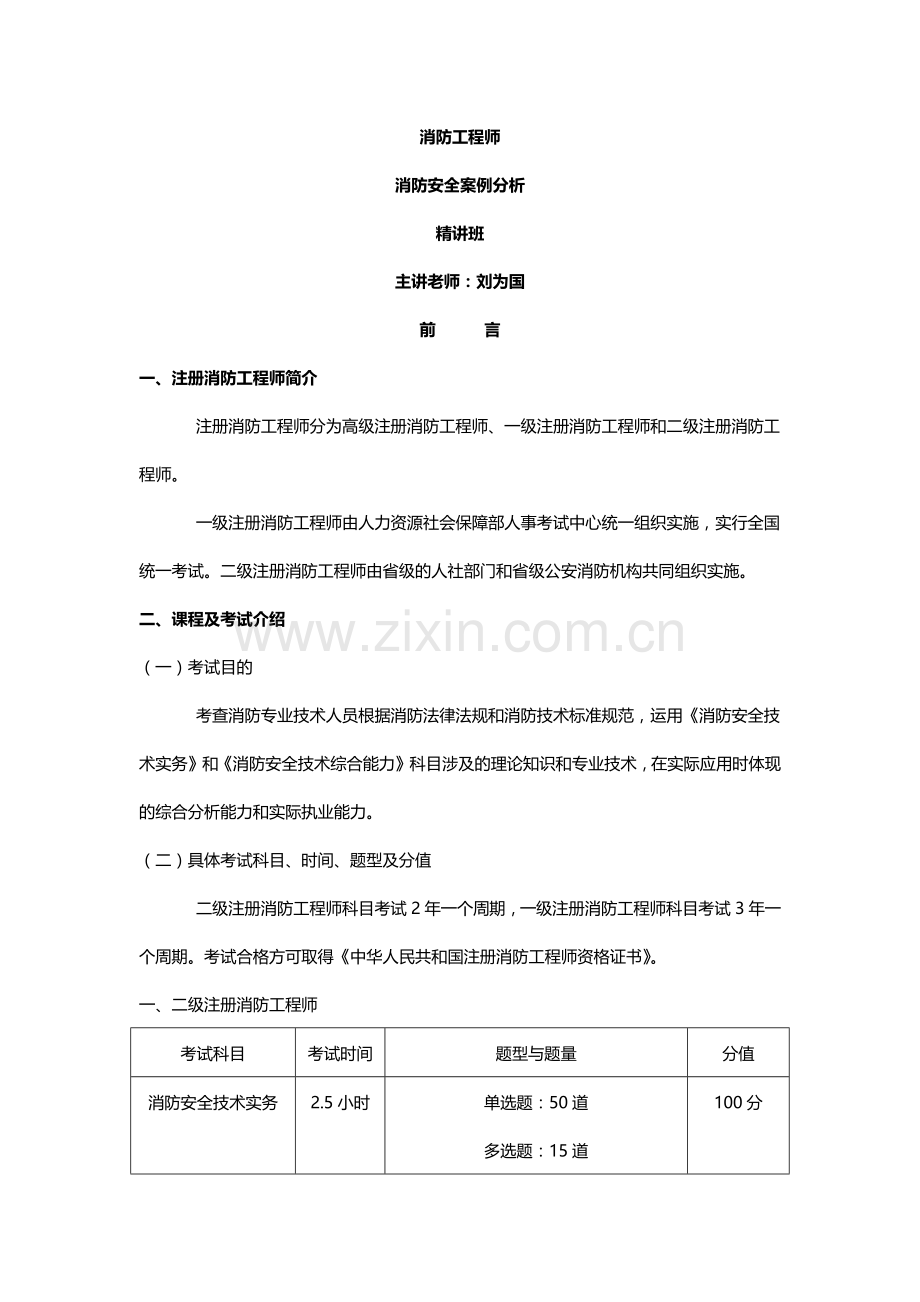

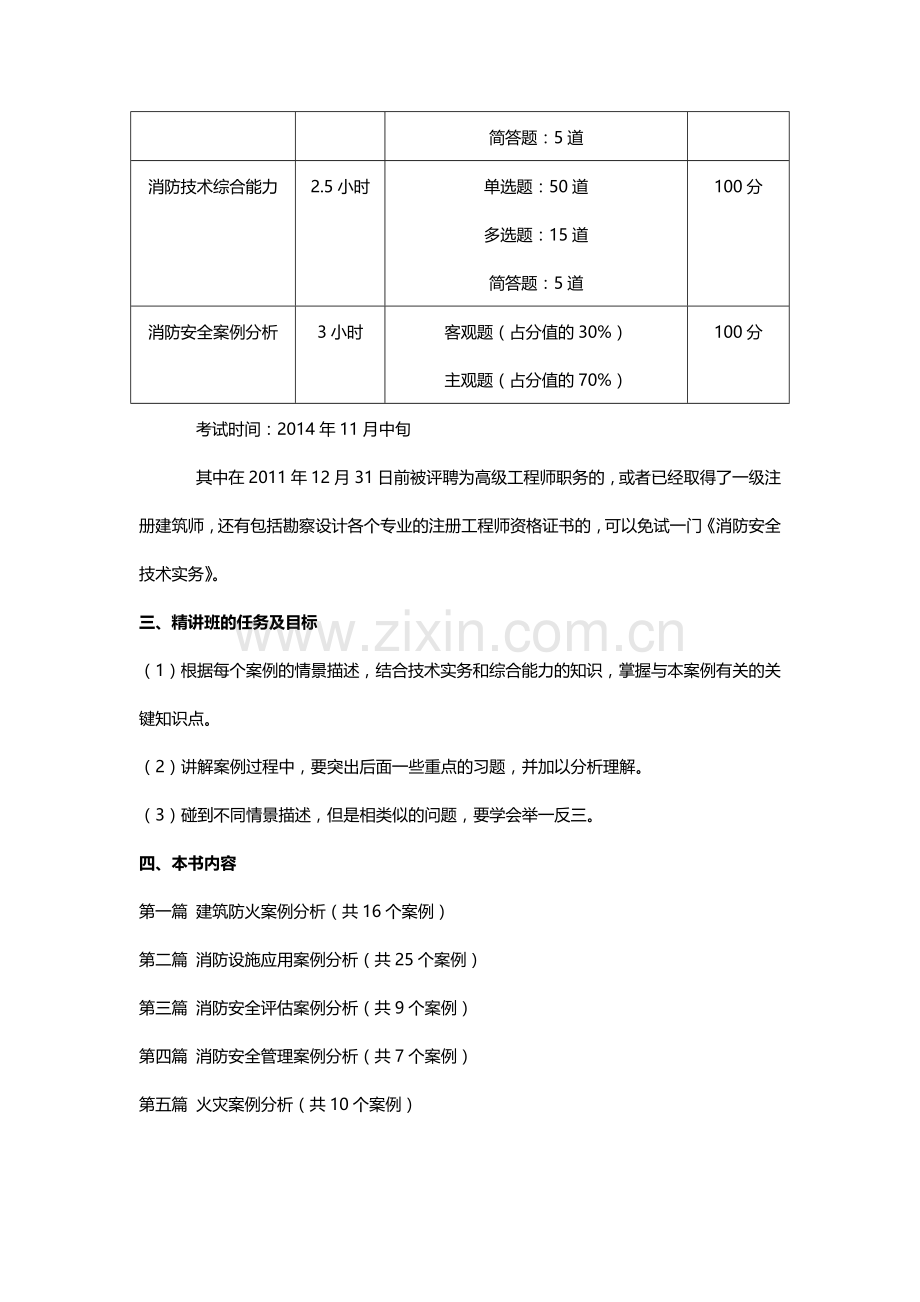

消防工程师消防安全案例分析精讲班主讲老师：刘为国前 言一、注册消防工程师简介 注册消防工程师分为高级注册消防工程师、一级注册消防工程师和二级注册消防工程师。 一级注册消防工程师由人力资源社会保障部人事考试中心统一组织实施，实行全国统一考试。二级注册消防工程师由省级的人社部门和省级公安消防机构共同组织实施。二、课程及考试介绍（一）考试目的 考查消防专业技术人员根据消防法律法规和消防技术标准规范，运用消防安全技术实务和消防安全技术综合能力科目涉及的理论知识和专业技术，在实际应用时体现的综合分析能力和实际执业能力。（二）具体考试科目、时间、题型及分值 二级注册消防工程师科目考试2年一个周期，一级注册消防工程师科目考试3年一个周期。考试合格方可取得中华人民共和国注册消防工程师资格证书。一、二级注册消防工程师考试科目考试时间题型与题量分值消防安全技术实务2.5小时单选题：50道多选题：15道简答题：5道100分消防技术综合能力2.5小时单选题：50道 多选题：15道简答题：5道100分消防安全案例分析3小时客观题（占分值的30%）主观题（占分值的70%）100分 考试时间：2014年11月中旬 其中在2011年12月31日前被评聘为高级工程师职务的，或者已经取得了一级注册建筑师，还有包括勘察设计各个专业的注册工程师资格证书的，可以免试一门消防安全技术实务。三、精讲班的任务及目标（1）根据每个案例的情景描述，结合技术实务和综合能力的知识，掌握与本案例有关的关键知识点。（2）讲解案例过程中，要突出后面一些重点的习题，并加以分析理解。（3）碰到不同情景描述，但是相类似的问题，要学会举一反三。四、本书内容第一篇 建筑防火案例分析（共16个案例）第二篇 消防设施应用案例分析（共25个案例）第三篇 消防安全评估案例分析（共9个案例）第四篇 消防安全管理案例分析（共7个案例）第五篇 火灾案例分析（共10个案例）第一篇 建筑防火案例分析案例1 木器厂房防火案例分析一、情景描述 某木器厂房，共2层，采用木屋顶和砖墙组成的砖木结构，每层划分为一个防火分区，建筑面积均为4000m，共设置四部不靠外墙且疏散楼梯净宽度均为1.10m的防烟楼梯间。该厂房总平面布局及周边厂房、仓库等的相关信息如图1-1-1所示。该厂房首层东侧设有建筑面积为500m的独立办公、休息区，采用耐火极限2.50h的不燃烧体防火隔墙、耐火极限1.00h的不燃烧体楼板和乙级防火门与车间分隔，并设有1个独立的安全出口；首层西南侧设有建筑面积为50m的中间仓库，采用防火墙和耐火极限1.50h的不燃烧体楼板与车间分隔，储存主要成分均为甲苯和二甲苯的油漆和稀释剂；首层南侧设有建筑面积为150m且采用封闭喷漆工艺的油漆间；二层设有四个车间，车间之间通过净宽度均为1.40m的疏散走道分隔，疏散走道两侧的隔墙均采用耐火极限0.50h的不燃烧体隔墙；除首层外门净宽度均为1.20m外，其他门的净宽度均为0.90m；厂房内任一点到最近安全出口的距离均不大于40m。该厂房按有关国家工程建设消防技术标准配置了室内外消火栓给水系统、自动喷水灭火系统等消防设施及器材。二、关键知识点1. 厂房耐火等级和层数 该木器厂房采用木屋顶和砖墙组成的砖木结构，其耐火等级应为三级；另外，丙类厂房的耐火等级不应低于三级，耐火等级三级的丙类厂房最多允许层数不应超过2层。2. 消防车道 该木器厂房的占地面积大于3000m，应设置环形消防车道；确有困难时，应沿建筑物的两个长边设置消防车道。消防车道的净宽和净高均不应小于4m。供消防车停留的空地，其坡度不宜大于3。3.丙类厂房内办公室、休息室及中间仓库布置 该木器厂房内设置办公室、休息室时，其办公室、休息室应采用耐火极限不低于2.50h的不燃烧体防火隔墙和不低于1.00h的楼板与其他部位分隔，并应至少设置1个独立的安全出口，如隔墙上需开设相互连通的门时，应采用乙级防火门； 设置甲类中间仓库（该木器厂房中间仓库内储存的油漆、稀释剂的主要成分均为甲苯（闪点为4）和二甲苯（闪点为29），储存物品火灾危险性分类应为甲类）时，其中间仓库储量不宜超过1昼夜的需要量并应靠外墙布置，还应采用防火墙和耐火极限不低于1.50h的不燃烧体楼板与其他部位分隔。4.防火分区 该木器厂房地上每个防火分区的最大允许建筑面积均不应大于2000m；厂房内设置自动灭火系统时，每个防火分区的最大允许建筑面积可按上述规定增加1倍（局部一样）。5.安全疏散 该木器厂房每个防火分区、一个防火分区的每个楼层的安全出口不应少于2个且应分散布置，相邻2个安全出口最近边缘之间的水平距离不应小于5m。 该厂房内疏散楼梯的最小净宽度不宜小于1.10m，疏散走道的最小净宽度不宜小于1.40m，门的最小净宽度不宜小于0.90m；首层外门的总净宽度应按该层或该层以上人数最多的一层计算，且该门的最小净宽度不应小于1.20m。 该厂房应设置封闭楼梯间或室外楼梯；但因其封闭楼梯间不能天然采光和自然通风，故按防烟楼梯间的要求设置。该厂房内任一点到最近安全出口的距离不应大于40m。三、思考题（一）单项选择题1下列（）的生产火灾危险性分类为丙类。A油浸变压器室B氧气站C锅炉房D石棉加工车间【答案】A2下列二级耐火等级（）建筑的梁、柱可采用无防火保护的金属结构，其中能受到甲、乙、丙类液体或可燃气体火焰影响的部位，应采取外包敷不燃材料或其他防火隔热保护措施。A设置自动灭火系统的单层丙类厂房B设置自动灭火系统的多层丙类厂房C单层丙类厂房D多层丙类厂房【答案】A【解析】除一级耐火等级的建筑外，设置自动灭火系统的多层丙类厂房的屋顶承重构件和设置自动灭火系统的单层丙类厂房的梁、柱、屋顶承重构件可采用无防火保护的金属结构。一级耐火等级的单层、多层厂房，采用自动喷水灭火系统能有效保护采用无防火保护的金属结构构件的全部部位时，其屋顶承重构件的耐火极限不应低于1.00h。3厂房中的丙类液体中间储罐应设置在单独房间内，其容积不应大于（）。设置该中间储罐的房间，其围护构件的耐火极限不应低于二级耐火等级建筑的相应要求，房间的门应采用甲级防火门。A1mB5mC2m D3m【答案】B（二）多项选择题1厂房内设置丙类仓库时，必须采用（）与厂房隔开，设置丁、戊类仓库时，必须采用耐火极限不低于2.50h的不燃烧体隔墙和不低于1.00h的楼板与厂房隔开。A防火墙B耐火极限不低于2.50h的不燃烧体隔墙C耐火极限不低于2.00h的不燃烧体隔墙D耐火极限不低于2.00h的楼板E耐火极限不低于1.50h的楼板【答案】AE2以下哪些生产的火灾危险性类别属于丙类（）。A甲醇合成厂房B乙炔站C煤油灌装间D沥青加工厂房E印刷厂房【答案】DE（三）分析题 如果该木器厂房受选址条件所限，与该厂房的一栋已建耐火等级三级的多层办公楼之间的防火间距仅为13m，问：通常情况下，两者之间的防火间距不应小于多少m?如防火间距不足，可采取哪些措施解决并说明原因?【答案】 通常情况下，该木器厂房与多层办公楼之间的防火间距不应小于14m，可采取以下措施解决防火间距不足的问题：1）改变建筑物的生产或使用性质，尽量减少建筑物的火灾危险性。2）改变房屋部分结构耐火结构的部分性能，提高建筑物的耐火等级。3）调整厂房部分工艺流程，限制库房内储存物品的数量，提高部分构件的耐火极限和燃烧性能。4）将建筑物的普通外墙改造为防火墙或减少相邻建筑的开口面积。5）拆除防火间距内的部分原建筑。6）设置独立的室外防火墙，要兼顾通风排烟和破拆扑救。案例2 购物中心防火案例分析一、情景描述 某大型购物中心地上6层，地下1层，建筑高度为24m，其总平面布局及周边民用建筑等的相关信息如图1-4-1所示。该购物中心地下一层的主要使用功能为设备用房、物业管理用房和商店营业厅；其中，设备用房、物业管理用房区域建筑面积为2000m，按建筑面积不大于1000m划分为两个防火分区；商店营业厅区域建筑面积为22000m，采用不开设门窗洞口的防火墙分隔成10000m和12000m两部分，并采用下沉式广场将其局部连通，按建筑面积不大于2000m划分为十一个防火分区。 该购物中心地上一层至地上六层每层的使用功能均为商店营业厅，每层建筑面积均为20000m，均按建筑面积不大于5000m划分为四个防火分区。该建筑按有关国家工程建设消防技术标准配置了室内外消火栓给水系统、自动喷水灭火系统、排烟设施和火灾自动报警系统等消防设施及器材。二、关键知识点1.防火间距 根据建筑设计防火规范（GB 50016-2006）的规定，情景描述中大型购物中心与周边建（构）筑物之间的防火间距不应小于表1-4-1的规定。表1-4-1 大型购物中心与周边建（构）筑物之间的防火间距单位：m 建（构）筑物名称，建筑类别和耐火等级住宅楼（多层居住建筑，耐火等级二级）办公楼（多层代共建筑，耐火等级三级）茶楼（多层公共建筑，耐火等级四级）10KV 箱式变压器室外停车场大型购物中心（多层公共建筑，耐火等级一级679362.防火分区规定1）该建筑地上各层防火分区的最大允许建筑面积均不应大于2500m，地下一层设备用房及物业管理用房防火分区的最大允许建筑面积均不应大于500m；建筑内设置自动灭火系统时，该防火分区的最大允许建筑面积可按上述规定增加1倍；局部设置时，增加面积可按该局部面积的1倍计算。2）当建筑仅在首层设置商店营业厅时，应设置有自动喷水灭火系统、排烟设施和火灾自动报警系统，每个防火分区的最大允许建筑面积不应大于10000m。3）该建筑地下商店营业厅，不应经营和储存火灾危险性为甲、乙类储存物品属性的商品；应设置防烟与排烟设施；当设有火灾自动报警系统和自动灭火系统，营业厅每个防火分区的最大允许建筑面积可增加到2000m。4）当该建筑地下商店营业厅总建筑面积大于20000m时，应采用不开设门、窗、洞口的防火墙分隔。 相邻区域确需局部连通时，采取下列措施进行防火分隔：下沉式广场等室外开敞空间。该室外开敞空间的设置应能防止相邻区域的火灾蔓延和便于安全疏散。防火隔间。该防火隔间的墙应为实体防火墙，在隔间的相邻区域分别设置火灾时能自行关闭的常开式甲级防火门。避难走道。其两侧的墙应为实体防火墙，且在局部连通处的墙上应分别设置火灾时能自行关闭的常开式甲级防火门。防烟楼梯间。该防烟楼梯间及前室的门应为火灾时能自行关闭的常开式甲级防火门。3.安全疏散规定1）每个防火分区、一个防火分区的每个楼层，其相邻2个安全出口最近边缘之间的水平距离不应小于5m。2）地下一层每个防火分区可利用防火墙上1个通向相邻分区的防火门作为第二安全出口，但必须有1个直通室外的安全出口。3）因该建筑地上建筑层数6层，故其地上部分的疏散楼梯应采用封闭楼梯间（包括首层扩大封闭楼梯间）或室外疏散楼梯；因该建筑地下室仅为1层，且其地下室内地面与室外出入口地坪高差不大于10m，故其地下室应设置封闭楼梯间。4）该建筑楼梯间的首层应设置直通室外的安全出口或在首层采用扩大封闭楼梯间。5）该建筑商店营业厅室内任何一点至最近安全出口的直线距离不宜大于30m，建筑物内全部设置自动喷水灭火系统时，其安全疏散距离可按上述规定增加25。6）安全出口、房间疏散门的净宽度不应小于0.90m，疏散走道和楼梯的净宽度不应小于1.10m。该建筑商店营业厅的疏散门净宽度不应小于1.40m。7）该建筑地下一层设备用房及物业管理用房区域的疏散走道、安全出口、疏散楼梯以及房间疏散门的各自总宽度，应按其通过人数每100人不小于0.75m计算确定； 该建筑地上一层及地上各层商店营业厅的疏散走道、安全出口、疏散楼梯以及房间疏散门的各自总宽度，均应按其通过人数每100人不小于1m计算确定。 当每层人数不等时，疏散楼梯的总宽度可分层计算，地上建筑中的下层楼梯的总宽度应按其上层人数最多一层的人数计算；地下建筑中的上层楼梯的总宽度应按其下层人数最多一层的人数计算。 首层外门的总宽度应按该层或该层以上或以下人数最多的一层人数计算确定，不供楼上人员疏散的外门，可按本层人数计算确定。8）该建筑地下室与地上层的共用楼梯间，在首层应采用耐火极限不低于2.00h的不燃烧体隔墙和乙级防火门将地下、半地下部分与地上部分的连通部位完全隔开，并应有明显标志。9）用于防火分隔的下沉式广场等室外开敞空间，应符合下列规定：不同防火分区通向下沉式广场等室外开敞空间的开口最近边缘之间的水平距离不应小于13m。室外开敞空间除用于人员疏散外不得用于其他商业或可能导致火灾蔓延的用途，其中用于疏散的净面积不应小于169m。下沉式广场等室外开敞空间内应设置不少于1部直通地面的疏散楼梯。当连接下沉式广场的防火分区需利用下沉式广场进行疏散时，疏散楼梯的总净宽度不应小于任一防火分区通向室外开敞空间的设计疏散总净宽度。需设置防风雨棚时，防风雨棚不应完全封闭，四周开口部位应均匀布置，开口的面积不应小于室外开敞空间地面面积的25，开口高度不应小于1.0m；开口设置百叶时，百叶的有效排烟面积可按百叶通风口面积的60计算。三、思考题（一）单项选择题1该建筑地上二层至地上六层疏散楼梯的最小设计总宽度分别不应小于（）。A110.50m、115.50m、120m、120m、120m B85m、77m、60m、60m、60mC55.25m、57.75m、60m、60m、60m D77.35m、80.85m、84m、84m、84m【答案】B2该建筑商店营业厅主要疏散走道的净宽度不应小于（）m，其他疏散走道净宽度不应小于2m。A3B2.50C2.40D3.50【答案】A3地下商店，当地下层数为3层及以上层或地下室内地面与室外出入口地坪高差大于（）m时，应设置防烟楼梯间。A15B12C10D9【答案】C4地下商店营业厅不应设置在地下（）层及其以下各层。A一B二C三D四【答案】C（二）多项选择题1防火隔间的设置应符合下列（）规定。A防火隔间的建筑面积不应小于6mB防火隔间的门应采用甲级防火门C不同防火分区通向防火隔间的门不应计入安全出口，门的最小间距不应小于4mD防火隔间内部装修材料的燃烧性能应为A级E可应用于除人员通行外的其他用途【答案】ABCD2避难走道的设置应符合下列（）和走道内应设置消火栓、消防应急照明、应急广播和消防专线电话的规定。A走道楼板的耐火极限不应低于1.50hB走道直通地面的出口不应少于2个，并应设置在不同方向；当走道仅与一个防火分区相通且该防火分区至少有1个直通室外的安全出口时，可设置1个直通地面的出口C走道的净宽度不应大于任一防火分区通向走道的设计疏散总净宽度D走道内部装修材料的燃烧性能应为A级E防火分区至避难走道入口处应设置防烟前室，前室的使用面积不应小于6m，开向前室的门应采用甲级防火门，前室开向避难走道的门应采用乙级防火门【答案】ABDE案例3 高层宾馆防火案例分析一、情景描述 某市一栋塔式三星级宾馆，地上13层，地下2层，建筑高度为52m，框架剪力墙结构，耐火等级一级，设有集中空气调节系统，每层建筑面积均为4000m，总建筑面积为6万m。该宾馆地下二层主要使用功能为消防泵房、柴油发电机房、配电室和通风、空调机房等设备用房和汽车库；地下一层主要使用功能为汽车库和办公室；地上一层主要使用功能为消防控制室、接待大厅、咖啡厅和餐厅的宴会厅，总容纳人数上限为280人；地上二层主要使用功能为健身房和餐厅的包房，总容纳人数上限为250人：地上三层主要使用功能为办公室和会议室，总容纳人数上限为200人；地上四层至地上十三层主要使用功能均为客房，各层容纳人数上限均为300人。该宾馆各层均划分为两个防火分区，每个防火分区均设有两部上下直通的防烟楼梯间。客房标准层的相关信息如图1-71所示。该宾馆按有关国家工程建设消防技术标准配置了室内外消火栓给水系统、自动喷水灭火系统和火灾自动报警系统等消防设施及器材。二、关键知识点1.建筑分类 情景描述中该宾馆为建筑高度超过50m的旅馆，该宾馆的建筑分类应为一类高层公共建筑。2.安全疏散 安全出口（安全出口是指保证人员安全疏散的楼梯或直通室外地平面的出口）、疏散门的位置、数量和宽度，安全出口和疏散楼梯的形式，疏散门开启方向，疏散距离和疏散走道的宽度应满足人员安全疏散的要求。 根据高层民用建筑设计防火规范（2005年版）（GB 50045-1995）的规定，该宾馆的安全疏散应符合下列规定：1）每个防火分区的安全出口不应少于两个。地下室当有两个或两个以上防火分区，且相邻防火分区之间的防火墙上设有防火门时，每个防火分区可分别设一个直通室外的安全出口。2）安全出口应分散布置，两个安全出口之间的距离不应小于5m。3）位于两个安全出口之间的房间门至最近的外部出口或楼梯间的最大距离为30m，位于袋形走道两侧或尽端的房间门至最近的外部出口或楼梯间的最大距离为15m。4）会议室、健身房、咖啡厅和餐厅的宴会厅，其室内任何一点至最近的疏散出口的直线距离，不宜超过30m；其他房间内最远一点至房门的直线距离不宜超过15m。5）位于两个安全出口之间的房间，当其建筑面积不超过60m时，可设置一个门，门的净宽度不应小于0.90m；位于走道尽端的房间，当其建筑面积不超过75m时，可设置一个门，门的净宽度不应小于1.40m。地下室房间面积不超过50m，且经常停留人数不超过15人的房间，可设一个门。6）首层疏散外门的总宽度，应按人数最多的一层每100人不小于1m计算。首层疏散外门和走道的净宽度，不应小于表1-7-1的规定。表1-7-1 首层疏散外门和走道净宽度 （单位：m）宾馆每个外门的净宽度走道净宽度单面布房双面布房1.201.301.407）疏散楼梯间及其前室的门的净宽度应按通过人数每100人不小于1m计算，但最小净宽度不应小于0.90m。8）防烟楼梯间的设置应符合下列规定：楼梯间入口处应设前室、阳台或凹廊。前室的面积不应小于6m，与消防电梯间合用前室的面积不应小于10m。前室和楼梯间的门均应为乙级防火门，并应向疏散方向开启。楼梯间及防烟前室的内墙上，除开设通向公共走道的疏散门外，不应开设其他门、窗、洞口。楼梯间及防烟楼梯间前室内不应敷设可燃气体管道和甲、乙、丙类液体管道，并不应有影响疏散的突出物。9）地下室与地上层的共用楼梯间，应在首层与地下或半地下层的出入口处，设置耐火极限不低于2.00h的隔墙和乙级防火门隔开，并应有明显标志。10）每层疏散楼梯总宽度应按其通过人数每100人不小于1m计算，各层人数不相等时，其总宽度可分段计算，下层疏散楼梯总宽度应按其上层人数最多的一层计算。疏散楼梯的最小净宽度不应小于1.20m。11）室外楼梯可作为辅助的防烟楼梯，其最小净宽度不应小于0.90m。室外楼梯和每层出口处平台，应采用不燃烧体材料制作，平台的耐火极限不应低于1.00h。在楼梯周围2m内的墙面上，除设疏散门外，不应开设其他门、窗、洞口。疏散门应采用乙级防火门，且不应正对梯段。三、思考题（一）单项选择题1该宾馆每个防火分区的安全出口不应少于两个。但当除地下室外，相邻两个防火分区之间的防火墙上有防火门连通，且相邻两个防火分区的建筑面积之和不超过（）m时，可设1个安全出口。A1400 B2100C2800 D3000【答案】C2该宾馆首层疏散外门的总宽度不应小于（）m。A2.80B3C1.40D1.50【答案】B3该宾馆通向屋顶的疏散楼梯不宜少于（）座，且不应穿越其他房间，通向屋顶的门应向屋顶方向开启。A一B两C三D四【答案】B4该宾馆地上十层疏散楼梯间及其前室门的总净宽度均不应小于（）m，但最小净宽度不应小于0.9m。A2.80B3C3.50 D4【答案】B5该宾馆地上各层疏散楼梯的总宽度不小于（）m，疏散楼梯的最小净宽度不应小于1.2m。A2.80B3C3.50 D4【答案】B（二）简答题 该宾馆的疏散楼梯独立设置确有困难时，是否可设置剪刀楼梯，如可设置，应符合哪些规定?【参考答案】 当为塔式高层建筑及疏散门到疏散楼梯的距离小于10m时，可设剪刀楼梯，但应符合下列规定：1）剪刀楼梯间应为防烟楼梯间。2）剪刀楼梯的梯段之间，应设置耐火极限不低于1.00h的不燃烧体墙分隔。3）剪刀楼梯应分别设置前室。案例4 设置商业服务网点的高层住宅防火案例分析一、情景描述 某塔式住宅建筑地上20层、地下2层，建筑高度为63m，每层建筑面积均为2000m，框架剪力墙结构塔楼；地下二层主要使用功能为汽车库，地下一层主要使用功能为设备用房及管理用房，首层主要使用功能为商业服务网点，地上二层至地上二十层主要使用功能为住宅。该住宅建筑的居住部分与商业服务网点之间采用耐火极限不低于1.50h的不燃性楼板和耐火极限不低于2.00h且无门、窗、洞口的防火隔墙完全分隔；住宅部分和商业服务网点部分的安全出口和疏散楼梯分别独立设置，住宅部分自地下二层至地上二十层设置一部剪刀楼梯和两部消防电梯，商业服务网点中每个分隔单元均设有直通室外地平面的出口；商业服务网点中每个分隔单元之间均采用耐火极限不低于2.00h且无门、窗、洞口的防火隔墙相互分隔。该住宅建筑地上各层及地下二层均划分为1个防火分区，地下一层划分为两个防火分区。该住宅建筑按有关国家工程建设消防技术标准配置了室内外消防给水系统等消防设施及器材。二、关键知识点及依据1.建筑分类和耐火等级 该用房层数不超过2层、建筑面积不超过300m，采用耐火极限大于1.50h的楼板和耐火极限大于2.00h且不开门、窗、洞口的隔墙与住宅和其他用房完全分隔，该用房和住宅的疏散楼梯和安全出口应分别独立设置。 根据高层民用建筑设计防火规范（2005年版）（GB 50045-1995）中“十九层及十九层以上的住宅为一类高层居住建筑”的规定，情景描述中的住宅建筑的建筑分类应为一类高层居住建筑，其耐火等级应为一级。2.建筑构件的燃烧性能和耐火极限 根据高层民用建筑设计防火规范（2005年版）（GB 50045-1995）和汽车库、修车库、停车场设计防火规范（GB 50067-1997）的规定，该住宅建筑建筑构件的燃烧性能和耐火极限，不应低于表1-10-1的规定。3.防火分区 根据高层民用建筑设计防火规范（2005年版）（GB 50045-1995）和汽车库、修车库、停车场设计防火规范的规定，该住宅建筑内应采用防火墙等划分防火分区，每个防火分区的允许最大建筑面积，不应超过表1-10-2的规定。表1-10-1 建筑构件的燃烧性能和耐火极限构件名称燃烧性能和耐火极限/h构件名称燃烧性能和耐火极限/h防火墙不燃烧体3.00柱不燃烧体3.00承重墙、楼梯间的墙、电梯井的墙、住宅分户墙不燃烧体2.00梁不燃烧体2.00非承重外墙、疏散走道两侧的隔墙不燃烧体1.00楼板、疏散楼梯、屋顶承重构件不燃烧体1.50房间隔墙不燃烧体0.75顶棚不燃烧体0.25注：1.属于商业服务网点的小型商业服务用房与住宅和其他用房之间隔墙的耐火极限均应大于2.00h。2.地下二层汽车库与地下一层之间楼板的耐火极限不应低于2.00h。表1-10-2 每个防火分区的允许最大建筑面积建筑部位每个防火分区的允许最大建筑面积/建筑部位每个防火分区的允许最大建筑面积/地上部分1000地下二层汽车库2000地下一层500注：1.地上部分和地下一层设有自动灭火系统的防火分区，其允许最大建筑面积可按本表增加1倍；当局部设置自动灭火系统时，增加面积可按该局部面积的1倍计算。2.设置自动灭火系统的汽车库，其每个防火分区的最大允许建筑面积不应大于本表规定的2倍。4.安全疏散 根据高层民用建筑设计防火规范（2005年版）（GB 50045-1995）的规定，该住宅建筑的安全疏散应符合以下规定：1）该住宅建筑为塔式高层建筑，其居住部分的两座疏散楼梯宜独立设置，当确有困难时，可设置剪刀楼梯，并应符合下列规定：剪刀楼梯问应为防烟楼梯间。剪刀楼梯的梯段之间，应设置耐火极限不低于1.00h的不燃烧体隔墙分隔。剪刀楼梯应分别设置前室。塔式住宅确有困难时可设置一个前室，但两座楼梯应分别设加压送风系统。2）居住部分的户门不应直接开向前室，当确有困难时，部分开向前室的户门均应为乙级防火门。3）居住部分的安全出口应分散布置，两个安全出口之间的距离不应小于5m。4）居住部分的住宅户门或其他房间门至最近的楼梯间的最大距离：当位于两个安全出口之间时，不应大于40m；当位于袋形走道两侧或尽端时，不应大于20m。5）居住部分房间内最远一点至房门的直线距离不宜超过15m。6）居住部分内走道的净宽度，应按通过人数每100人不小于1m计算；首层疏散外门的总宽度，应按人数最多的一层每100人不小于1m计算。居住部分单面布房疏散走道的净宽度不应小于1.20m，双面布房疏散走道的净宽度不应小于1.30m；首层每个疏散外门的净宽度均不应小于1.10m。7）居住部分疏散楼梯间及其前室的门的净宽度应按通过人数每100人不小于1m计算，但最小净宽度不应小于0.90m；单面布置房间的住宅，其走道出垛处的最小净宽度不应小于0.90m。8）防烟楼梯间的设置应符合下列规定：楼梯间入口处应设前室、阳台或凹廊。前室的面积不应小于4.50m，与消防电梯间合用前室的面积不应小于6m。前室和楼梯间的门均应为乙级防火门，并应向疏散方向开启。9）防烟楼梯间及其前室的内墙上，除开设通向公共走道的疏散门和部分开向前室的住宅户门外，不应开设其他门、窗、洞口。10）地下室与地上层的共用楼梯间，应在首层与地下层的出人口处，设置耐火极限不低于2h的隔墙和乙级的防火门隔开，并应有明显标志。11）居住部分每层疏散楼梯总宽度应按其通过人数每100人不小于1m计算，各层人数不相等时，其总宽度可分段计算，下层疏散楼梯总宽度应按其上层人数最多的一层计算。疏散楼梯的最小净宽度不应小于1.10m。三、思考题（一）单项选择题1设置商业服务网点的住宅建筑内，属于商业服务网点的小型商业服务用房的建筑面积不应大于（） 。A200B300C400 D500【答案】B2十九层及十九层以上的单元式住宅应设（）。A防烟楼梯间B封闭楼梯间C敞开楼梯间D室外楼梯【答案】A3超过十一层的通廊式住宅应设（）。A防烟楼梯间B封闭楼梯间C敞开楼梯间D室外楼梯【答案】A4高层塔式住宅应设防烟楼梯间，（）可作为辅助的防烟楼梯。A封闭楼梯间B室外楼梯C敞开楼梯间D剪刀楼梯间【答案】B（二）多项选择题1下列哪些高层民用居住建筑应设置封闭楼梯间?（）A十二层至十八层的单元式住宅B十一层及十一层以下的通廊式住宅C十二层至十八层的塔式住宅D十二层以下的单元式住宅E十一层及十一层以下的塔式住宅【答案】AB（三）分析题某单元式住宅，地上19层，建筑高度为59m，总建筑面积为15000m，首层设有商业服务网点，地上二层及以上层为住宅。问：（1）该建筑疏散楼梯的最小净宽度应为多少?（2）该建筑内煤气管道能否局部穿越楼梯间，如果可以，应采取何种措施?（3）该建筑应采用何种形式的疏散楼梯间?【参考答案】（1）该建筑疏散楼梯的最小净宽度应为1.10m。（2）可以，但应采用钢套管保护。（3）该建筑应采用防烟楼梯间。案例5 汽车加油站防火案例分析一、情景描述 某公司拟在市区新建一个加油站，其总平面布局及周边民用建筑等相关信息如图1-14-1所示。站内拟建1栋站房，1个采用不燃建筑构件且净高度为6m的罩棚，5个埋地油罐，4台加油机；拟采用加油和卸油油气回收系统。该加油站选址用地西临城市主干路，北临某幼儿园建筑，南临某住宅楼，东北临某办公楼，东临某商场。该加油站拟在其北、南、东三侧设置不燃烧体实体围墙，西侧开敞并供车辆进出。该加油站按有关国家工程建设消防技术标准配置了消防设施及器材。二、关键知识点及依据1.加油站等级 该加油站的埋地油罐（埋地油罐是指罐顶低于周围4m范围内的地面，并采用直接覆土或罐池充沙方式埋设在地下的卧式油品储罐）总容积大于90m且不大于150m，单罐容积均不大于50m，故该加油站的等级划分应为二级加油站（120m）。2.站内平面布置 根据汽车加油加气站设计与施工规范（GB 50156-2012）的规定，该加油站的站内平面布置应符合以下要求：1）车辆入口和出口应分开设置。2）站内车道宽度应按车辆类型确定，单车道宽度不应小于4m，双车道宽度不应小于6m；站内的道路转弯半径应按行驶车型确定，且不宜小于9m；站内的道路坡度不应大于8，且宜坡向站外；加油作业区内的停车位和道路路面不应采用沥青路面。3）站内的爆炸危险区域不应超出站区围墙和可用地界线。4）加油作业区是指加油站内布置油卸车设施、储油设施、加油机、通气管、可燃液体罐车卸车停车位等设备的区域。该区域的边界线为设备爆炸危险区域边界线加3m，对柴油设备为设备外缘加3m。5）加油站的工艺设备与站外建（构）筑物之间，宜设置高度不低于2.20m的不燃烧体实体围墙。6）卸油油气回收系统是指将油罐车向汽油罐卸油时产生的油气密闭回收至油罐车内的系统。7）加油油气回收系统是指将给汽油车辆加油时产生的油气密闭回收至埋地汽油罐的系统。8） 使用人数超过200人的幼儿园的保护类别应划分为重要公共建筑物，总建筑面积超过10000m的居住建筑的保护类别应划分为一类保护物，总建筑面积超过5000m且不超过10000m的办公楼的保护类别应划分为二类保护物，总建筑面积不超过3000m的商场的保护类别应划分为三类保护物。3.加油站内爆炸危险区域的等级和范围划分:1）埋地卧式汽油储罐内部油品表面以上的空间应划分为0区。2）汽油加油机壳体内部空间应划分为1区。埋地卧式汽油储罐的人孔（阀）井内部空间，以其通气管管口为中心，半径为0.75m的球形空间和以其密闭卸油口为中心，半径为0.50m的球形空间，应划分为1区。3）以汽油加油机中心线为中心线，以半径为3m的地面区域为底面和以加油机顶部以上0.15m处半径为1.50m的平面为顶面的圆台形空间，应划分为2区。4）距埋地卧式汽油储罐的入孔（阀）井外边缘1.50m以内，自地面算起1m高的圆柱形空间；以其通气管管口为中心，半径为2m的球形空间和以其密闭卸油口为中心，半径为1.50m的球形并延至地面的空间，应划分为2区。4.加油工艺及设施要求1）加油站的汽油罐和柴油罐（撬装式加油装置所配置的防火防爆油罐除外）应埋地设置，严禁设在室内或地下室内。2）储油罐应采用卧式油罐。3）加油机不得设置在室内。4）油罐车卸油必须采用密闭卸油方式。5）进油管应伸至罐内距罐底50100mm处。进油立管的底端应为45斜管口或T形管口。进油管管壁上不得有与油罐气相空间相通的开口。6）汽油罐与柴油罐的通气管应分开设置。通气管管口高出地面的高度不应小于4m。沿建（构）筑物的墙（柱）向上敷设的通气管，其管口应高出建筑物的顶面1.50m及以上。通气管管口应设置阻火器。当加油站采用油气回收系统时，汽油罐的通气管管口除应装设阻火器外，尚应装设呼吸阀。通气管的公称直径不应小于50mm。5.站房和罩棚要求：1）加油作业区内的站房及其他附属建筑物的耐火等级不应低于二级。当罩棚顶棚的承重构件为钢结构时，其耐火极限可为0.25h，顶棚其他部分不得采用燃烧体建造。2）汽车加油场地宜设罩棚，罩棚应采用不燃烧体材料建造；进站口无限高措施时，罩棚的净空高度不应小于4.50m；进站口有限高措施时，罩棚的净空高度不应小于限高高度。罩棚遮盖加油机的平面投影距离不宜小于2m。3）当站房的一部分位于加油作业区内时，该站房的建筑面积不宜超过300m，且该站房内不得有明火设备。4）当站房耐火等级不低于二级、建筑层数不大于3层且第二层和第三层的人数之和不超过100人时，可以设置1部疏散楼梯。站房疏散走道、疏散楼梯的净宽度不应小于1.10m，安全出口、房间疏散门的净宽度不应小于0.90m。三、思考题（一）单项选择题1油罐容积符合下列（）条件的汽油加油站的等级划分应为一级站。A油罐总容积150V210m、单罐容积50mB油罐总容积90V150m、单罐容积50mC油罐总容积V90m、单罐容积30m D油罐总容积210V310m、单罐容积50m【答案】A2埋地卧式汽油储罐内部油品表面以上的空间爆炸危险区域划分为（）。A0区B1区C2区D3区【答案】A（二）多项选择题1在城市建成区内不宜建，且在城市中心区不应建（）。A一级加油站B一级加气站C一级加油加气合建站D二级加气站E二级加油加气合建站【答案】ABC2该加油站的（）等处均应设事故照明。A站房的营业室B站房的变配电间C罩棚D卸油区E站房的门卫室【答案】ABC（三）分析题1某市老城区内现有一个加油站，受周边环境条件（周边安全间距，城市规划等）所限，不便于改造。现加油站申请将原有柴油储罐及其加油机改造为汽油储罐及其加油机，请问从哪些方面检查该改造方案及采取哪些措施可以减小彼
