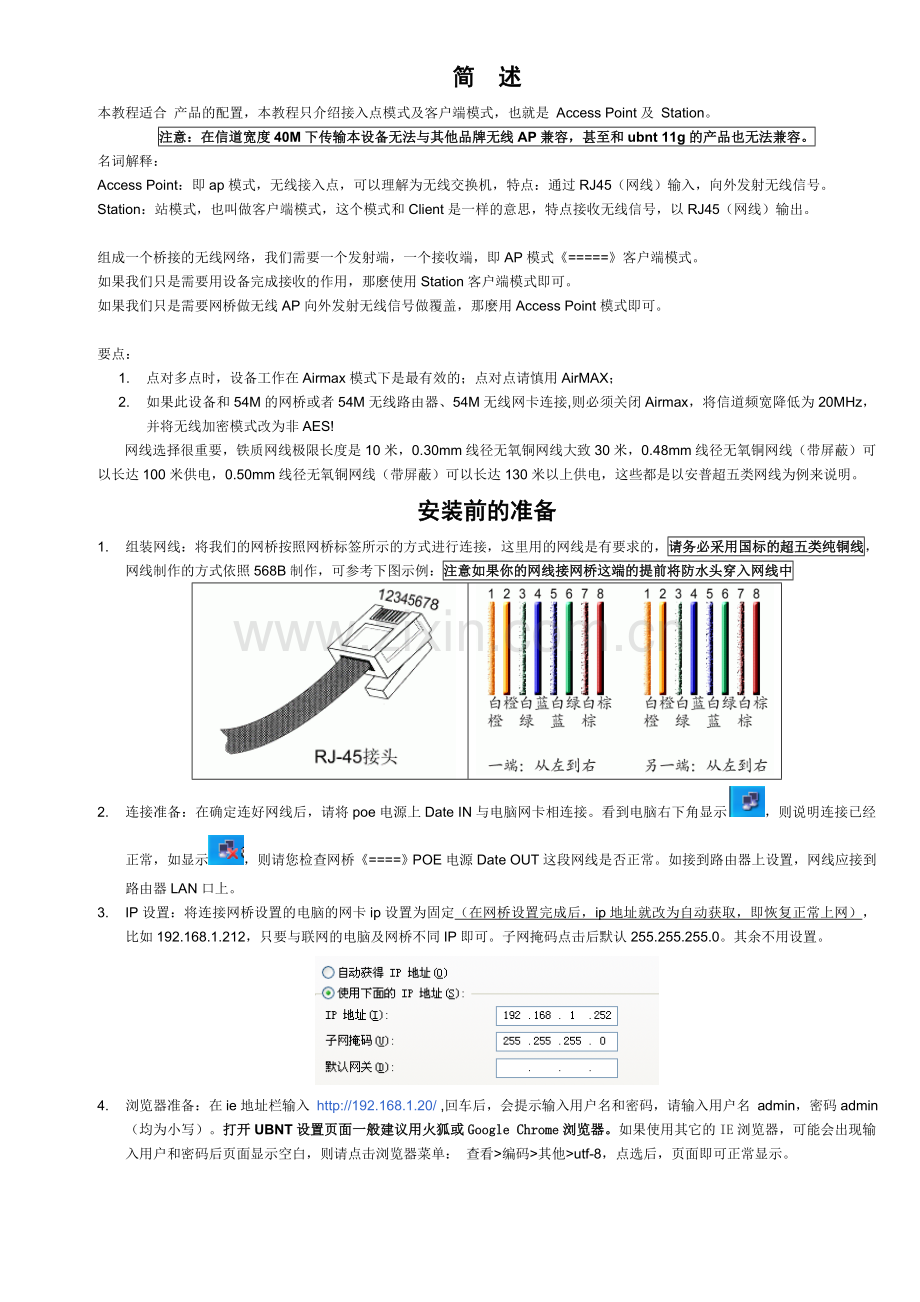

简 述
本教程适合 产品的配置，本教程只介绍接入点模式及客户端模式，也就是 Access Point及 Station。
注意：在信道宽度40M下传输本设备无法与其他品牌无线AP兼容，甚至和ubnt 11g的产品也无法兼容。
名词解释：
Access Point：即ap模式，无线接入点，可以理解为无线交换机，特点：通过RJ45（网线）输入，向外发射无线信号。
Station：站模式，也叫做客户端模式，这个模式和Client是一样的意思，特点接收无线信号，以RJ45（网线）输出。

组成一个桥接的无线网络，我们需要一个发射端，一个接收端，即AP模式《=====》客户端模式。
如果我们只是需要用设备完成接收的作用，那麽使用Station客户端模式即可。
如果我们只是需要网桥做无线AP向外发射无线信号做覆盖，那麽用Access Point模式即可。

要点：
1. 点对多点时，设备工作在Airmax模式下是最有效的；点对点请慎用AirMAX；
2. 如果此设备和54M的网桥或者54M无线路由器、54M无线网卡连接,则必须关闭Airmax，将信道频宽降低为20MHz，并将无线加密模式改为非AES!
网线选择很重要，铁质网线极限长度是10米，0.30mm线径无氧铜网线大致30米，0.48mm线径无氧铜网线（带屏蔽）可以长达100米供电，0.50mm线径无氧铜网线（带屏蔽）可以长达130米以上供电，这些都是以安普超五类网线为例来说明。
安装前的准备
1. 组装网线：将我们的网桥按照网桥标签所示的方式进行连接，这里用的网线是有要求的，请务必采用国标的超五类纯铜线，网线制作的方式依照568B制作，可参考下图示例：注意如果你的网线接网桥这端的提前将防水头穿入网线中

2. 连接准备：在确定连好网线后，请将poe电源上Date IN与电脑网卡相连接。看到电脑右下角显示，则说明连接已经正常，如显示，则请您检查网桥《====》POE电源Date OUT这段网线是否正常。如接到路由器上设置，网线应接到路由器LAN口上。
3. IP设置：将连接网桥设置的电脑的网卡ip设置为固定（在网桥设置完成后，ip地址就改为自动获取，即恢复正常上网），比如192.168.1.212，只要与联网的电脑及网桥不同IP即可。子网掩码点击后默认255.255.255.0。其余不用设置。

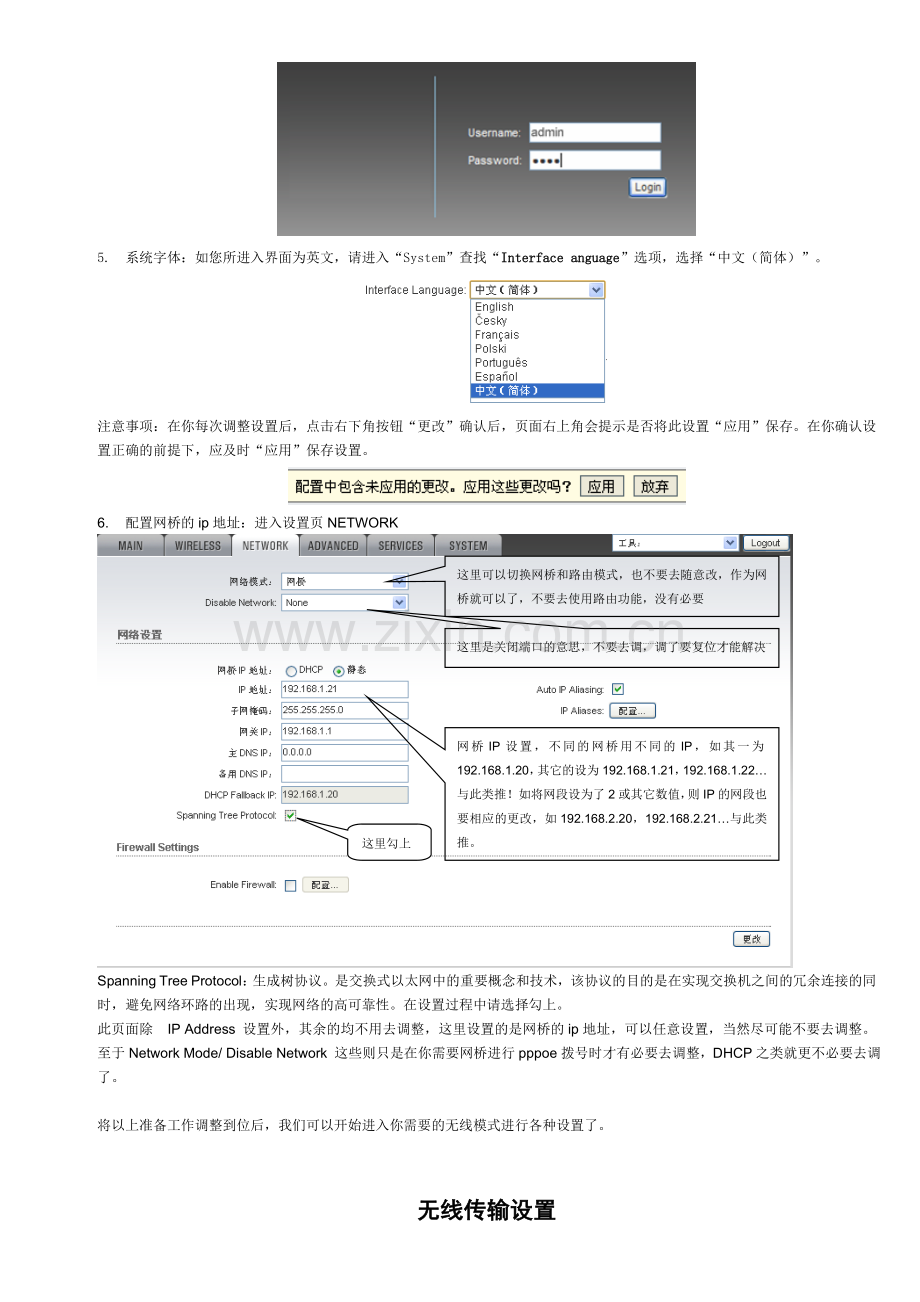

4. 浏览器准备：在ie地址栏输入 http://192.168.1.20/ ,回车后，会提示输入用户名和密码，请输入用户名 admin，密码admin （均为小写）。打开UBNT设置页面一般建议用火狐或Google Chrome浏览器。如果使用其它的IE浏览器，可能会出现输入用户和密码后页面显示空白，则请点击浏览器菜单： 查看>编码>其他>utf-8，点选后，页面即可正常显示。

5. 系统字体：如您所进入界面为英文，请进入“System”查找“Interface anguage”选项，选择“中文（简体）”。

注意事项：在你每次调整设置后，点击右下角按钮“更改”确认后，页面右上角会提示是否将此设置“应用”保存。在你确认设置正确的前提下，应及时“应用”保存设置。

6. 配置网桥的ip地址：进入设置页NETWORK
这里是关闭端口的意思，不要去调，调了要复位才能解决
这里可以切换网桥和路由模式，也不要去随意改，作为网桥就可以了，不要去使用路由功能，没有必要
网桥IP设置，不同的网桥用不同的IP，如其一为192.168.1.20，其它的设为192.168.1.21，192.168.1.22…与此类推！如将网段设为了2或其它数值，则IP的网段也要相应的更改，如192.168.2.20，192.168.2.21…与此类推。
这里勾上

Spanning Tree Protocol：生成树协议。是交换式以太网中的重要概念和技术，该协议的目的是在实现交换机之间的冗余连接的同时，避免网络环路的出现，实现网络的高可靠性。在设置过程中请选择勾上。
此页面除 IP Address 设置外，其余的均不用去调整，这里设置的是网桥的ip地址，可以任意设置，当然尽可能不要去调整。至于Network Mode/ Disable Network 这些则只是在你需要网桥进行pppoe拨号时才有必要去调整，DHCP之类就更不必要去调了。

将以上准备工作调整到位后，我们可以开始进入你需要的无线模式进行各种设置了。

无线传输设置
接入点：无线AP
当你仅需要将网桥作为信号发射AP使用时，可由无线网卡或无线路由器接收到此信号联网。
第一步：NETWORK设置请参照“安装前的准备”第六条；
第二步：进入WIRELESS设置页：
1、无线模式：选择“接入点”，或英文“Access Point”；
2、设置SSID： 填入你使用的SSID；
3、国家代码： 选择默认United States即可；
4、信道宽度：如果你的发出信号用于无线网卡或无线路由或其它无线终端使用的，选
择20MHz以下带宽，否则不兼容；在信道宽度40M下传输本设备无法与其他品牌无线AP兼容，甚至和ubnt 11g的产品也无法兼容。
5、其余不用调整，或按需调整；输出功率建议设置在15-18dBm之间即可，非必要无需最大功率输出。
6、无线安全：

一般选用WPA安全，PSK即可。输入你的密钥。如果你需要绑定接收方MAC，则在MAC ACL选项勾上“已启用”。
将对方WLAN MAC填入添加即可。
以上步骤我们已经设置好WIRELESS基本项目，点击应用，保存。返回第一页面，将AirMax Priority选择“None”；如已默认，则无须更改。进入MAIN设置面可查看目前网桥运作状态。

站：无线客户端
将网桥设置为无线客户端模式下，主要可以接收其它无线网桥信号或无线路由器信号及其它热点WIFI信号。
第一步：NETWORK设置请参照“安装前的准备”第六条；
第二步、进入WIRELESS设置页：
1、 无线模式： 选择“站”，或英文“Station”；
2、 信号绑定或搜索：如果你已经记下需要联网的信号SSID及WLAN MAC码，直接在设置栏SSID及AP MAC项中填入即可。如果不清楚，则点击“选择”进入搜索，选择你需要联网的信号锁定即可。

3、国家代码： 选择默认United States即可；如果信号源为网桥模式下的信号，应按实际情
况进行调整为或
4、信道宽度：作为客户端模式下，信道宽度为默认的自动20/40MHz即可；
5、其余不用调整，或按需调整；输出功率建议设置在15-18dBm之间即可，非必要无需最大功率输出。
6、无线安全：
将你联网的信号安全模式及密钥一致的填入无线安全项中。
以上步骤我们已经设置好WIRELESS基本项目，点击应用，保存。返回第一页面，将AirMax Priority选择“None”；如已默认，则无须更改。如为网桥/AP之间联网，可按上一级网桥/AP设置情况进行同步即可。进入MAIN设置面可查看目前网桥运作状态。

接入点WDS《====》站WDS
1、下边对设置两个网桥的桥接模式，请将两个网桥都通电，都接在路由器lan口上。
分别用ie浏览器打开192.168.1.20和192.168.1.21

打开一个记事本，分别记录下各网桥之wlan MAC

2、进入192.168.1.20,WIRELESS页面，配置发射端网桥
2.1在无线模式（Wireless Mode） 处点选 接入点 WDS(Access Point WDS)，启用无线接入点WDS模式
2.2 SSID 即无线信号名称，可以任意改，此处不支持中文ssid
2.3国家代码（Country Code），默认是Untted Steaes ，如果选择Comoliance Test，则可以激活2.3-2.7g频率。
2.4 Channel Width 即信道频宽，默认为40MHz，注意，此模式无法和其他品牌AP或者11g无线网桥或者网卡通讯，如需要兼容，请选择20MHz *
2.5 Frequency MHz 工作频率，这里就是信道设置了，通常应该避开周边使用较多的信道使用，当组网成功后，效果达不到预计时，请尝试修改信道，一般我们建议采用3、4、8、13信道。
2.6 输出功率（Output Power）：设备功率，一般调到极限值的95%即可，太高反而不稳定，如果近距离500~1000米使用，调到17dbm就足够。
2.7 无线安全（ Wireless Security），这里简单带过，建议调成WPA-AES,这里还应该注意一个问题，如果调成WPA AES或者WPA2 AES，也是无法与11g 54M的设备连接通讯的。*
2.8 MAC ACL 启用MAC过滤，毫无疑问，未在此列的网桥或者网卡是无法连接上发射端网桥的，这里我们复制另一个网桥的WLAN MAC进来，点添加。
2.9 此页面设置完成后，点击Change 更改，并点击页面顶部 Apply 应用设置，否则此页面设置无效。

3、ADVANCED 页面设置(两个网桥此页面配置是一样的)

信道频宽，如果调到40MHz，54M的网卡或者网桥是连接不上的
频率设置，也就是信道设置
模式设置为接入点 wds，也就是ACCESS POINT WDS
无线信号名称设置
国家代码设置，只有设置为Compliance Test才能激活2.3g频率

此处根据实际组网的距离来调
控制网桥发射距离的关键设置，自动就好

此页面较为重要，直接影响着桥接的距离和网桥性能，需要注意：如果想使网桥和11g 54M的ap或者网卡、或仅仅点对点连接的需要情况下，将AirMax Priority 设置为None；及国家代码选用“United states”。
以上，网桥的发射端已经设置好，即接入点 wds模式。
4.下边进行接收端网桥设置，即站 wds（Station wds）
4.1.打开192.168.1.21
4.2 进入WIRELESS页面，将Wireless Mode无线模式更改为站 wds( Station WDS)，Country Code更改为和发射端网桥一致。Wireless Security设置也和发射端网桥一致。
设置为站 WDS
这里输入发射端网桥的wlan MAC
这里不重要，但这里作用是锁定扫描范围，可以减少开机时的连接时间

4.3 接下来点击Select，进入无线搜索页面

点击选择之信号，选择发射端网桥的无线名称，并点击Select选择。直接锁定“Lock to AP”。
4.4 回到WIRELESS页面，可能会发现一个问题，不管之前设置的无线加密是什么模式，这时都会变成 wpa aes模式，这时一定要重新设置一下，和发射端保持一致，否则，还是无法连接的，
此页面设置完成后，点击Change 更改，并点击页面顶部 Apply 应用设置，否则此页面设置无效。

如果以上没有设置错误的地方，这个时候应该是你的网络挂掉了，很正常，两个网桥回流了，请拔掉发射端网桥 poe电源上那条连接路由器的网线。
4.5 进入接收端网桥 MAIN页面

这时你能看到连接信息，
显示的是无线连接信号强度，如数值过高，请尝试修改发射端网桥的信道及提升功率设置，但最主要的就是调整网桥至最合适的角度。这个数值越大说明信号越差。
显示的是信噪比，更换信道，避开干扰可以得到提升。
显示的是上行和下行的速率，还是可以挖掘的，调整调整再调整！
显示的是airmax已经启用

这里显示的已经说明已经正常连接上，可尝试点击刷新（Refresh），再查看连接信息，一般1000米距离信号强度大致为-65dbm作用，速率可以达到80Mbps，衡量网桥是不是工作在最佳状态的因素，不光看信号值，也看信噪比的，如果信号值很高，但速率较低，一般是环境干扰造成。

补充设置：Ping Watchdog看门狗设置
工作原理是：选中看门狗功能，在下面的IP Address To Ping 一栏中填入远端的一个IP地址，每过一段时间（Ping Interval），网桥就会向远端IP发出PING 命令，当一段时间远端设备不通后，网桥就判断为断网，然后自动重启重新进行连接。

看门狗最大的作用就是省去了人工对网桥的维护，一般为发射端网桥和接收端网桥互填ip，但是切记，两个网桥千万不能把Ping Interval:的时间设置为一样，请尽量将其中一个网桥的时间设置为数倍或者更大。如果发射端网桥和接收端设置为一样的时间，结果相信您能明白，这样有可能会导致重启死循环。
