RFID是什么
来源： 　　发布时间： 2014年04月21日
字体大小: 小 中 大
　　RFID是Radio Frequency Identification的缩写，即射频识别，俗称电子标签，是一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。
　　一、组成部分
　　一套完整的RFID系统，由阅读器(Reader)与电子标签(TAG)也就是所谓的应答器(Transponder)及应用软件系统三个部份组成。应答器：由天线，耦合元件及芯片组成，一般来说都是用标签作为应答器，每个标签具有唯一的电子编码，附着在物体上标识目标对象。阅读器：由天线，耦合元件，芯片组成，读取(有时还可以写入)标签信息的设备，可设计为手持式读写器或固定式读写器。应用软件系统：是应用层软件，主要是把收集的数据进一步处理，并为人们所使用。
　　二、工作原理
　　RFID技术的基本工作原理并不复杂：标签进入磁场后，接收解读器发出的射频信号，凭借感应电流所获得的能量发送出存储在芯片中的产品信息(Passive Tag，无源标签或被动标签)，或者由标签主动发送某一频率的信号(Active Tag，有源标签或主动标签)，解读器读取信息并解码后，送至中央信息系统进行有关数据处理。
　　三、产品分类
　　按调制方式分，RFID可分为主动式标签(又叫有源标签)和被动式标签(又叫无源标签)。主动式标签用自身的射频能量主动地给读写器发送数据，主要用于有障碍物的应用中;被动式标签使用调制散射方式发射数据，它必须利用读写器的载波来调制自己的信号。
　　按工作频率分，RFID产品可分为低频、高频和超高频。不同频率范围内的产品符合不同的标准，而且会有不同的特性，而且主要应用也不同。
　　四、典型应用
　　(一)低频(从125KHz到134KHz)
　　其实RFID技术首先在低频得到广泛的应用和推广。该频率主要是通过电感耦合的方式进行工作, 也就是在读写器线圈和感应器线圈间存在着变压器耦合作用。通过读写器交变场的作用在感应器天线中感应的电压被整流，可作供电电压使用。磁场区域能够很好的被定义，但是场强下降的太快。

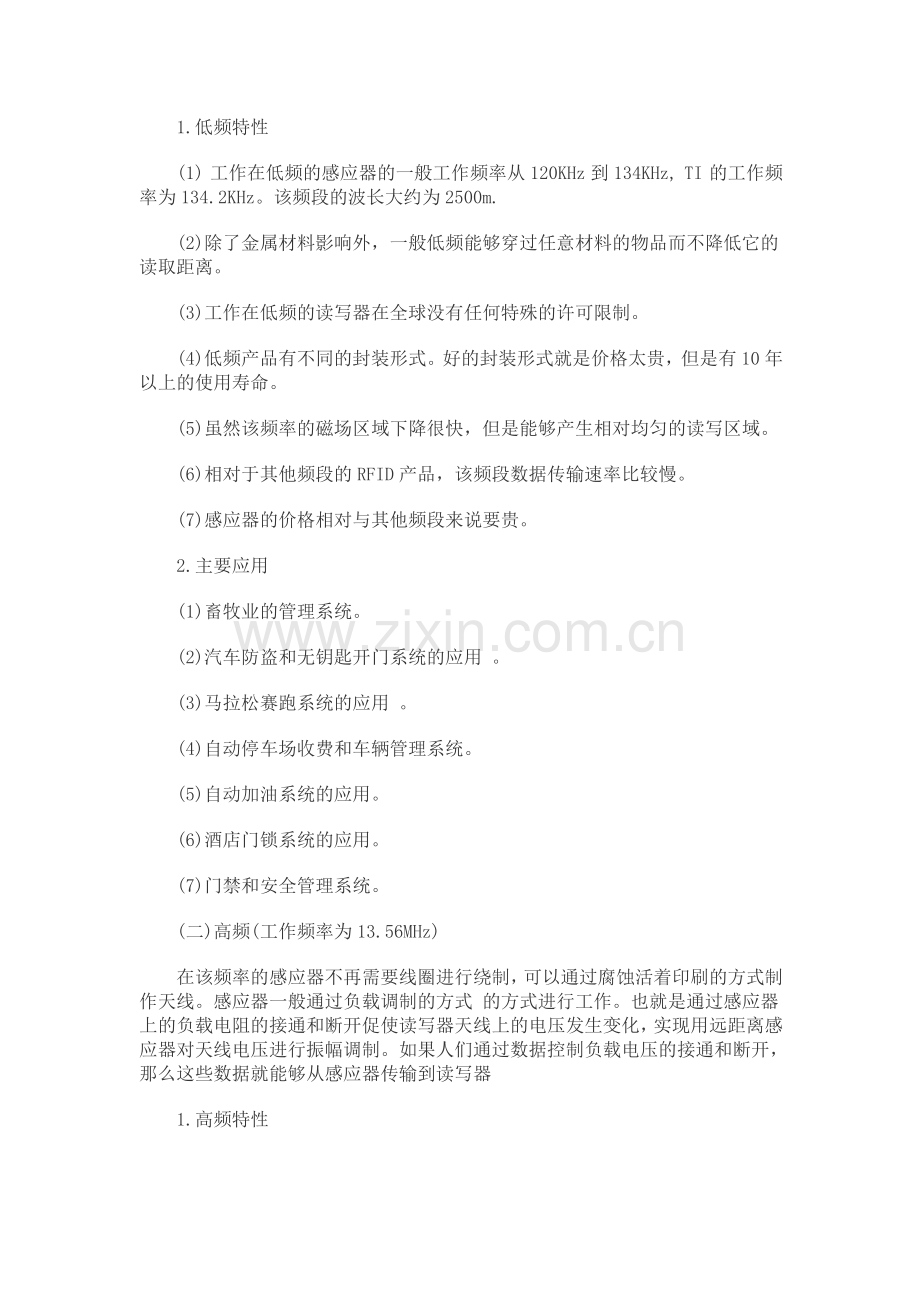

　　1.低频特性
　　(1) 工作在低频的感应器的一般工作频率从120KHz到134KHz, TI 的工作频率为134.2KHz。该频段的波长大约为2500m.
　　(2)除了金属材料影响外，一般低频能够穿过任意材料的物品而不降低它的读取距离。
　　(3)工作在低频的读写器在全球没有任何特殊的许可限制。
　　(4)低频产品有不同的封装形式。好的封装形式就是价格太贵，但是有10年以上的使用寿命。
　　(5)虽然该频率的磁场区域下降很快，但是能够产生相对均匀的读写区域。
　　(6)相对于其他频段的RFID产品，该频段数据传输速率比较慢。
　　(7)感应器的价格相对与其他频段来说要贵。
　　2.主要应用
　　(1)畜牧业的管理系统。
　　(2)汽车防盗和无钥匙开门系统的应用 。
　　(3)马拉松赛跑系统的应用 。
　　(4)自动停车场收费和车辆管理系统。
　　(5)自动加油系统的应用。
　　(6)酒店门锁系统的应用。
　　(7)门禁和安全管理系统。
　　(二)高频(工作频率为13.56MHz)
　　在该频率的感应器不再需要线圈进行绕制，可以通过腐蚀活着印刷的方式制作天线。感应器一般通过负载调制的方式 的方式进行工作。也就是通过感应器上的负载电阻的接通和断开促使读写器天线上的电压发生变化，实现用远距离感应器对天线电压进行振幅调制。如果人们通过数据控制负载电压的接通和断开，那么这些数据就能够从感应器传输到读写器
　　1.高频特性
　　(1)工作频率为13.56MHz，频率波长大概为22m。
　　(2)除了金属材料外，该频率的波长可以穿过大多数的材料，但是往往会降低读取距离。感应器需要离开金属一段距离。
　　(3)该频段在全球都得到认可并没有特殊的限制。
　　(4)感应器一般以电子标签的形式。
　　(5)虽然该频率的磁场区域下降很快，但是能够产生相对均匀的读写区域。
　　(6)该系统具有防冲撞特性，可以同时读取多个电子标签。
　　(7)可以把某些数据信息写入标签中。
　　(8)数据传输速率比低频要快，价格不是很贵。
　　2.主要应用
　　(1)图书管理系统的应用 。
　　(2)瓦斯钢瓶的管理应用。
　　(3)服装生产线和物流系统的管理和应用。
　　(4)三表预收费系统 。
　　(5)酒店门锁的管理和应用。
　　(6)大型会议人员通道系统 。
　　(7)固定资产的管理系统 。
　　(8)医药物流系统的管理和应用。
　　(9)智能货架的管理。
　　(三)超高频(工作频率为860MHz到960MHz之间)
　　超高频系统通过电场来传输能量。电场的能量下降的不是很快，但是读取的区域不是很好进行定义。该频段读取距离比较远，无源可达10m左右。主要是通过电容耦合的方式进行实现。
　　1.超高频特性
　　(1)在该频段，全球的定义不是很相同-欧洲和部分亚洲定义的频率为868MHz，北美定义的频段为902到905MHz之间，在日本建议的频段为950到956之间。该频段的波长大概为30cm左右。
　　(2)目前，该频段功率输出目前统一的定义(美国定义为4W，欧洲定义为500mW)。 可能欧洲限制会上升到2W EIRP。
　　(3)甚高频频段的电波不能通过许多材料，特别是水，灰尘，雾等悬浮颗粒物资。相对于高频的电子标签来说，该频段的电子标签不需要和金属分开来。
　　(4)电子标签的天线一般是长条和标签状。天线有线性和圆极化两种设计，满足不同应用的需求。
　　(5)该频段有好的读取距离，但是对读取区域很难进行定义。
　　(6)有很高的数据传输速率，在很短的时间可以读取大量的电子标签。
　　2.主要应用：
　　(1)供应链上的管理和应用。
　　(2)生产线自动化的管理和应用。
　　(3)航空包裹的管理和应用。
　　(4)集装箱的管理和应用。
　　(5)铁路包裹的管理和应用。
　　(6) 后勤管理系统的应用。
　　五、总结
　　物联网已被确定为中国战略性新兴产业之一，《物联网“十二五”发展规划》的出台，无疑给正在发展的中国物联网又吹来一股强劲的东风，而RFID技术作为物联网发展的最关键技术，对于物联网领域的进步具有重要的意义，其应用市场必将随着物联网的发展而扩大。
