通信原理-常规双边带调幅与解调实验波形拍摄.doc

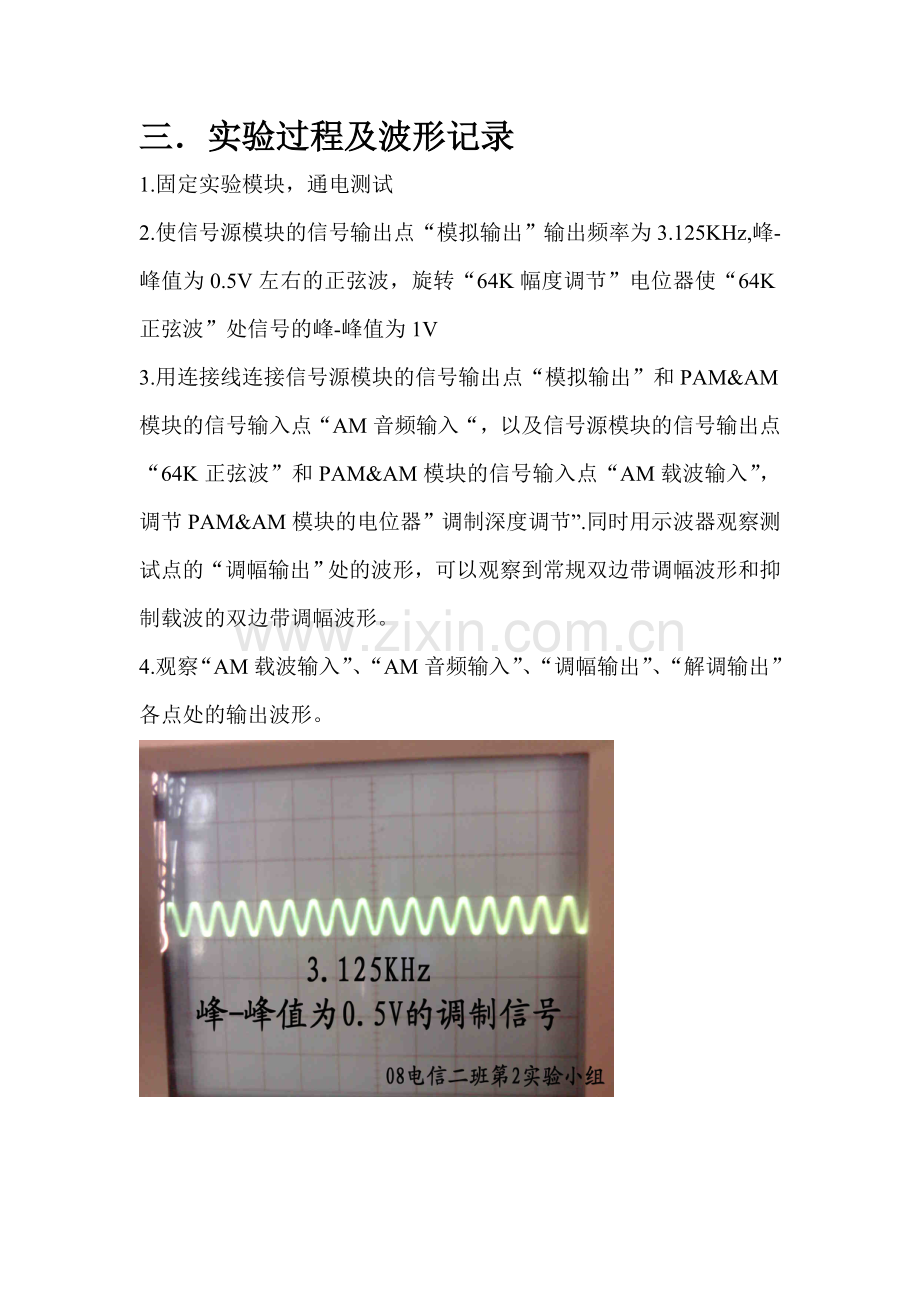

三．实验过程及波形记录
1.固定实验模块，通电测试
2.使信号源模块的信号输出点“模拟输出”输出频率为3.125KHz,峰-峰值为0.5V左右的正弦波，旋转“64K幅度调节”电位器使“64K正弦波”处信号的峰-峰值为1V
3.用连接线连接信号源模块的信号输出点“模拟输出”和PAM&AM模块的信号输入点“AM音频输入“，以及信号源模块的信号输出点“64K正弦波”和PAM&AM模块的信号输入点“AM载波输入”，调节PAM&AM模块的电位器”调制深度调节”.同时用示波器观察测试点的“调幅输出”处的波形，可以观察到常规双边带调幅波形和抑制载波的双边带调幅波形。
4.观察“AM载波输入”、“AM音频输入”、“调幅输出”、“解调输出”各点处的输出波形。
