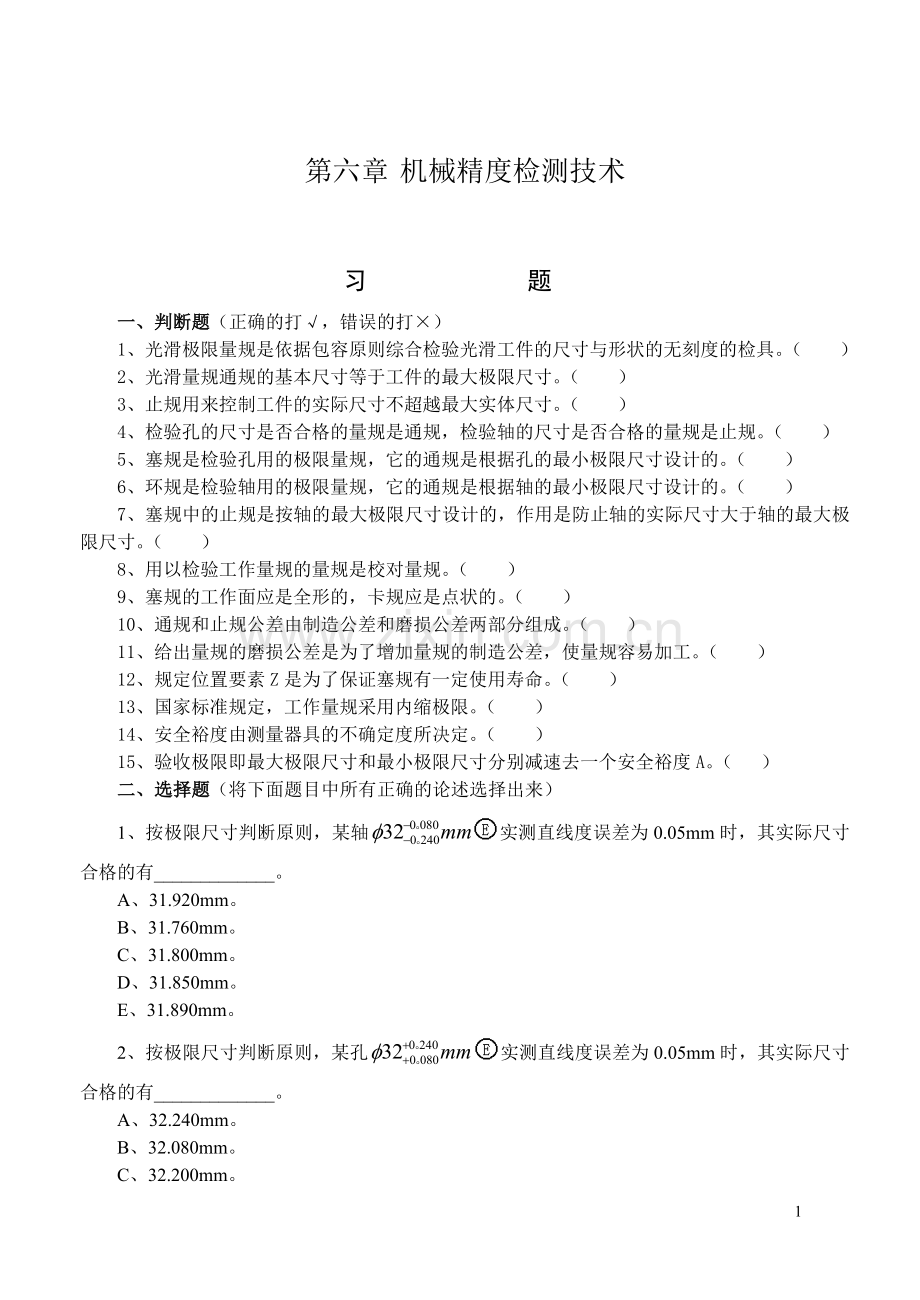

第六章 机械精度检测技术

习 题
一、判断题（正确的打√，错误的打×）
1、光滑极限量规是依据包容原则综合检验光滑工件的尺寸与形状的无刻度的检具。（ ）
2、光滑量规通规的基本尺寸等于工件的最大极限尺寸。（ ）
3、止规用来控制工件的实际尺寸不超越最大实体尺寸。（ ）
4、检验孔的尺寸是否合格的量规是通规，检验轴的尺寸是否合格的量规是止规。（ ）
5、塞规是检验孔用的极限量规，它的通规是根据孔的最小极限尺寸设计的。（ ）
6、环规是检验轴用的极限量规，它的通规是根据轴的最小极限尺寸设计的。（ ）
7、塞规中的止规是按轴的最大极限尺寸设计的，作用是防止轴的实际尺寸大于轴的最大极限尺寸。（ ）
8、用以检验工作量规的量规是校对量规。（ ）
9、塞规的工作面应是全形的，卡规应是点状的。（ ）
10、通规和止规公差由制造公差和磨损公差两部分组成。（ ）
11、给出量规的磨损公差是为了增加量规的制造公差，使量规容易加工。（ ）
12、规定位置要素Z是为了保证塞规有一定使用寿命。（ ）
13、国家标准规定，工作量规采用内缩极限。（ ）
14、安全裕度由测量器具的不确定度所决定。（ ）
15、验收极限即最大极限尺寸和最小极限尺寸分别减速去一个安全裕度A。（ ）
二、选择题（将下面题目中所有正确的论述选择出来）
1、按极限尺寸判断原则，某轴实测直线度误差为0.05mm时，其实际尺寸合格的有_____________。
A、31.920mm。
B、31.760mm。
C、31.800mm。
D、31.850mm。
E、31.890mm。

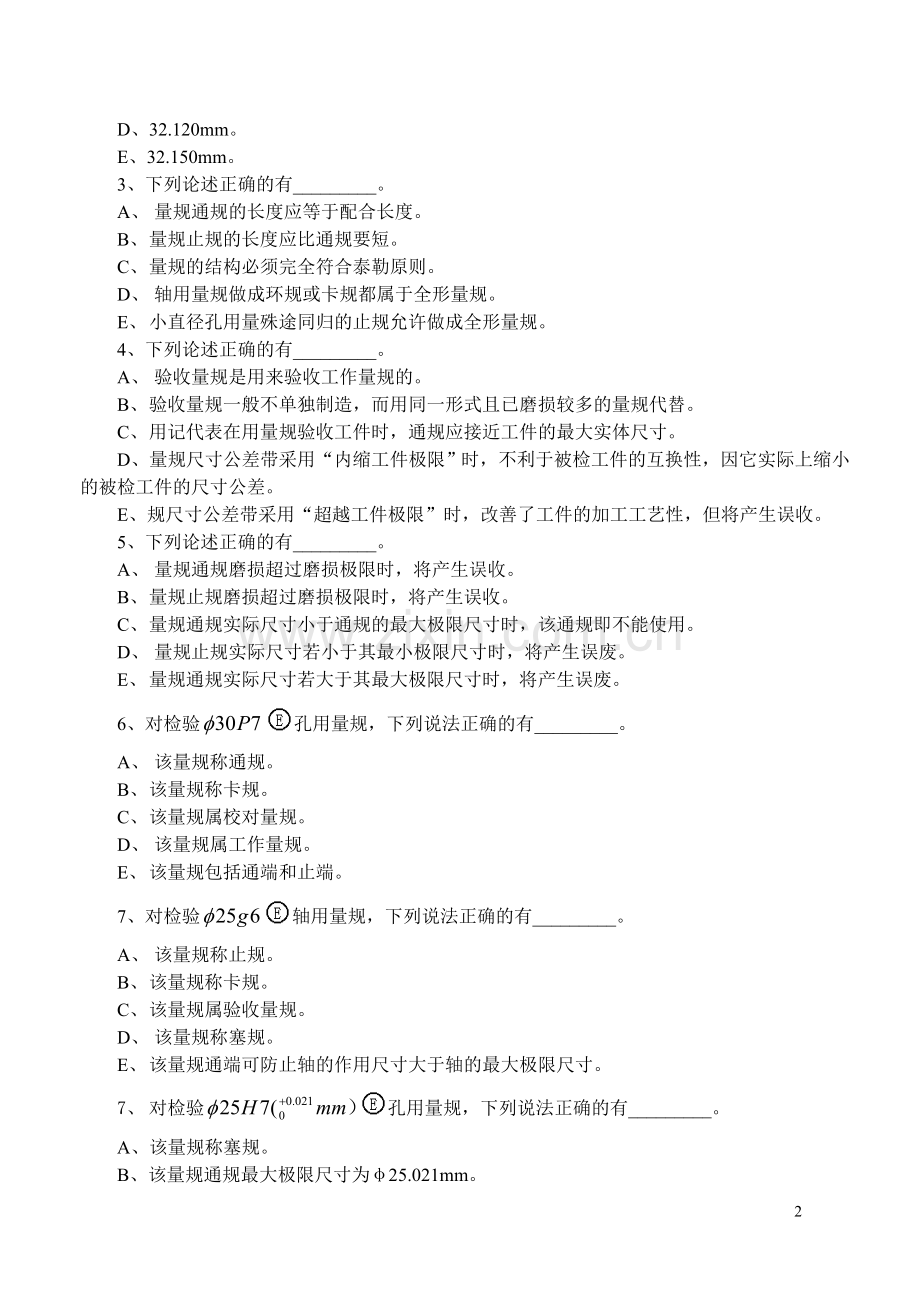

2、按极限尺寸判断原则，某孔实测直线度误差为0.05mm时，其实际尺寸合格的有_____________。
A、32.240mm。
B、32.080mm。
C、32.200mm。
D、32.120mm。
E、32.150mm。
3、下列论述正确的有_________。
A、 量规通规的长度应等于配合长度。
B、 量规止规的长度应比通规要短。
C、 量规的结构必须完全符合泰勒原则。
D、 轴用量规做成环规或卡规都属于全形量规。
E、 小直径孔用量殊途同归的止规允许做成全形量规。
4、下列论述正确的有_________。
A、 验收量规是用来验收工作量规的。
B、 验收量规一般不单独制造，而用同一形式且已磨损较多的量规代替。
C、 用记代表在用量规验收工件时，通规应接近工件的最大实体尺寸。
D、量规尺寸公差带采用“内缩工件极限”时，不利于被检工件的互换性，因它实际上缩小的被检工件的尺寸公差。
E、规尺寸公差带采用“超越工件极限”时，改善了工件的加工工艺性，但将产生误收。
5、下列论述正确的有_________。
A、 量规通规磨损超过磨损极限时，将产生误收。
B、 量规止规磨损超过磨损极限时，将产生误收。
C、 量规通规实际尺寸小于通规的最大极限尺寸时，该通规即不能使用。
D、 量规止规实际尺寸若小于其最小极限尺寸时，将产生误废。
E、 量规通规实际尺寸若大于其最大极限尺寸时，将产生误废。
6、对检验孔用量规，下列说法正确的有_________。
A、 该量规称通规。
B、 该量规称卡规。
C、 该量规属校对量规。
D、 该量规属工作量规。
E、 该量规包括通端和止端。
7、对检验轴用量规，下列说法正确的有_________。
A、 该量规称止规。
B、 该量规称卡规。
C、 该量规属验收量规。
D、 该量规称塞规。
E、 该量规通端可防止轴的作用尺寸大于轴的最大极限尺寸。
7、 对检验孔用量规，下列说法正确的有_________。
A、该量规称塞规。
B、该量规通规最大极限尺寸为φ25.021mm。
C、该量规通规最小极限尺寸为φ25mm。
D、 该量规止规最小极限尺寸为φ25mm。
E、 该量规止规最大极限尺寸为φ25.021mm。
8、 检验量规，其_________。
A、通规上偏差为+0.0055mm。
B、通规下偏差为+0.0055mm。
C、通规磨损极限为φ40mm。
D、止规最大极限尺寸为φ40.0055mm。
F、 止规上偏差为+0.025mm。
10、检验轴用量规，其_________。（已知量规制造公差T=2.4μm，位置要素Z=2.8μm）
A、 通规上偏差为-0.029mm。
B、 通规下偏差为-0.025mm。
C、 止规上偏差为-0.0386mm。
D、 止规最小极限尺寸为φ39.959mm 。
E、 磨损极限尺寸为φ40mm。
11、下列锥度和角度的检测器具中，属于绝对测量法的有_________。
Ａ、正弦规。
Ｂ、万能角度尺。
Ｃ、角度量块。
Ｄ、直角尺。
Ｅ、光学分度头。
12、下列锥度和角度的检测器具中，属于间接测量法的有_____________。
Ａ、正弦规。
Ｂ、万能角度尺。
Ｃ、圆锥量规。
Ｄ、钢球或圆柱量规。
Ｅ、角度量块。
13、下列锥度和角度的检测器具中，属于比较测量法的有______________。
Ａ、角度量块。
Ｂ、万能角度尺。
Ｃ、圆锥量规。
Ｄ、正弦规。
Ｅ、直角尺。
三、填空题。
１、通规的基本尺寸等于______________，止规的基本尺寸等于______________。
2、光滑极限量规按用途可分为________________、_____________、____________三种。
3、根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。
4、量规通规规定位置要素Z是为了______________。
5、量规通规的磨损极限即为工件的______________尺寸。
6、测量孔用工作量规通规的最大极限尺寸为____________mm。（已知量规制造公差T=6μm，位置要素Z=9μm）
7、测量轴用工作量规通规的最大极限尺寸为____________mm。（已知量规制造公差T=6μm，位置要素Z=9μm）
8、测量轴用工作量规止规的最小极限尺寸为____________mm。（已知量规制造公差T=6μm，位置要素Z=9μm）
9、测量轴用工作量规止规的最大极限尺寸为____________mm。（已知量规制造公差T=3μm，位置要素Z=4μm）
10、安全裕度由被检工件的____________确定，其作用是____________。
11、形状误差的评定准则是____________。当被测实际要素与其理想要素比较时，以______________作为被测实际要素的形状误差值。
12、检测标准中规定了基准建立的原则是_______________。基准体现的方法往往采用_______________，如以________________来体现基准轴线。
13、用圆锥塞规检验圆锥时，若被擦去的着色痕在大头端，说明_______________。被测圆锥大头端面不在圆锥塞规的两根刻线外时，说明________________。
四、综合题
1、计算检验轴用工作量规的工作尺寸，并画出量规的公差带图。
2、计算检验孔用工作量规的工作尺寸，并画出量规的公差带图。
3、已知某轴的实测轴径为，轴线直线度误差为，试判断该零件的合格性。采用什么测量器具检验合格性较方便？
4、已知某孔的实测直径为，轴线直线度误差为，试判断该零件的合格性。用什么测量器具检验其合格性较为方便？
5、用立式光学比较仪测得塞规直径为：通规，止规，试判断该塞规是否合格？（该测量仪器的分度值为0.001mm）
6、用立式光学比较仪测得卡规直径为：通规，止规，试判断该卡规是否合格？用该卡规检验工件会产生什么结果?（该测量仪器的分度值为0.001mm,IT11=0.16mm,卡规公差T=0.008mm,Z= 0.016mm）
7、用立式光学比较仪测得塞规直径为：通规，止规，试判断该塞规是否合格？（该测量仪器的分度值为0.0005mm，塞规公差T=0.004mm,Z= 0.006mm）
8、已知某被测零件的尺寸为，试选择一合适的测量器具，并确定其验收极限。
9、根据国家检验标准确定的验收极限，并选择合适的测量器具。
10、工件尺寸为，确定
⑴测量器具不确定度的允许值u1。
⑵测量器具。
⑶验收极限。
11、工件尺寸为，确定
⑴测量器具不确定度的允许值u1。
⑵测量器具。
⑶验收极限。
12、工件尺寸为，今采用分度值为0.01mm的外径千尺测量。确定验收极限。
13、某主轴箱锁紧块直径的尺寸为，试选择测器具，并确定验收极限。
14、试选择测量孔和轴的普通量具，并确定验收极限。
15、确定用绝对测量法检测轴的普通测量器具及验收极限。试分析、计算能否用外径千分尺通过扩大安全裕度法进行检测？
16、对于轴是否可用分度值为0.01mm的外径千尺测量？
17、量规按用途可分为哪三种？各在什么场合下使用？
18、国家标准如何规定量规尺寸公差带？为什么这样规定？
19、根据泰勒原则，对量规的通规和止规的结构形式有何要求？实际生产中是否必须绝对符合上述要求？
20、用立式光学比较仪测量基本尺寸为ф30mm的轴颈，用标称尺为30mm的量块校零后，比较测量轴颈的示值为+10μm，若量块实际尺寸为30.005mm，试求被测轴颈的实际尺寸。
21、用光学比仪测量某轴，读数为Φ20.005mm，设该比较仪示值误差为+0.001mm，试求该轴的实际尺寸。
22、采用两个不同直径的精密钢球测量内圆锥的锥角，如图6-1所示。已知测得两钢球队的直径D=26.7mm，d0=25.4mm，且测得大球距大径端面距离h=5.3mm。小球距大径端面距离H=15.7mm。试计算该内圆锥锥角。
23、采用直径相等的两个圆柱量规夹在外圆锥的两侧，如图6-2所示，量得尺寸m，然后在两个圆柱量规下面垫以两组尺寸相同的量块组，其高度为h，量得尺寸µ，试计算该圆锥锥角。
24、螺纹的测量方法有哪些？螺纹中径的测量有哪能些方法?
25、三针量法是测量螺纹的哪能个参数？最佳针径如何计算？
26、螺纹量规的通端和止端各检验螺纹的什么尺寸？对其牙型有什么要求？
27、光滑极限量规用来检验螺纹的什么尺寸？
