VB在线监控通信状态的RS232串口控制模拟量数字量输入输出系统.doc

VB在线监控通信状态的RS232串口控制模拟量数字量输入输出系统———电脑PC串口控制模
发布:2011-09-08 | 作者: | 来源: jiasonghu | 查看:591次 | 用户关注：
新品快递：采用最新型高速C8051系列单片机、贴片式焊接电路的JMDM-RS232串口控制模拟量数字量输入输出系统VB在线监控通信状态JMDM-10AIO10DIO在线监控通信系统JMDM串口控制模拟量系统用VB实现在线监控通信状态；电脑PC串口控制模拟量、数字量系统；单片机控制系统研发制造商：深圳市精敏数字机器有限公司简介：JMDM-RS485/232串口控制模拟量数字量输入输出控制系统，，以模拟量控制为主要特征，又可简称为JMDM-10AIO10DIO在线监控

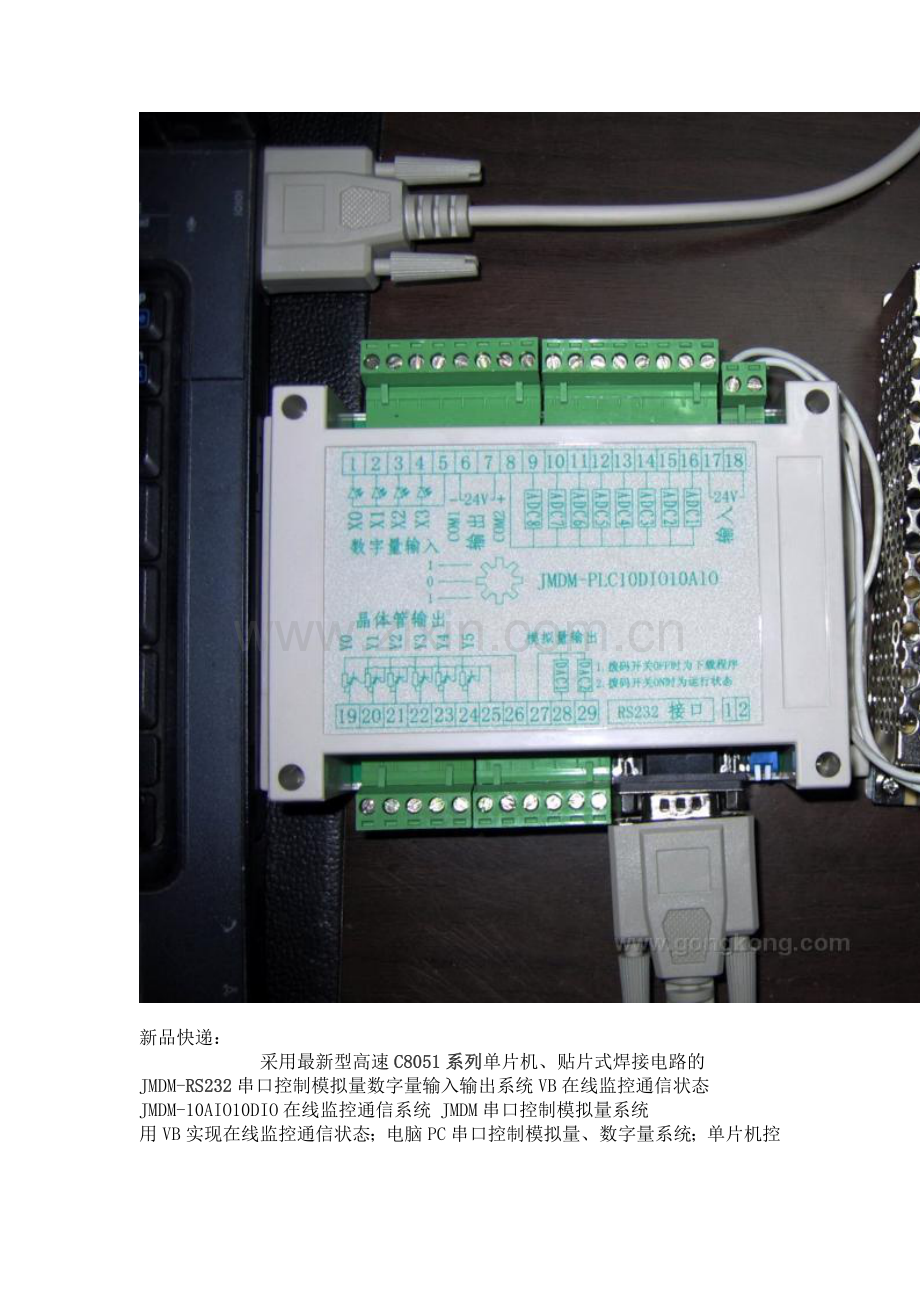

新品快递：
       采用最新型高速C8051系列单片机、贴片式焊接电路的JMDM-RS232串口控制模拟量数字量输入输出系统VB在线监控通信状态 JMDM-10AIO10DIO在线监控通信系统 JMDM串口控制模拟量系统
用VB实现在线监控通信状态；电脑PC串口控制模拟量、数字量系统；单片机控制系统
研发制造商：深圳市精敏数字机器有限公司
简介：
       JMDM-RS485/232串口控制模拟量数字量输入输出控制系统，，以模拟量控制为主要特征，又可简称为JMDM-10AIO10DIO在线监控通信系统、JMDM串口控制模拟量系统。它采用我司自主研发制造的带模拟量控制功能的工业级高可靠性单片机控制器：JMDM-10DIO10AIO，有2个RS232串口、10个数字量（4入6出）、10个模拟量（8入2出）。它可实现利用电脑串口在线监控数字量输入、模拟量输入的状态；实时控制模拟量的输出和数字量的输出。可用于学习、实验及各种工业应用。
本系统包括：
1、JMDM-10DIO10AIO控制器一台；
2、串口通信线一条；
3、光盘、说明书一份;
4、配套AC双组9V电源1个。
一、功能描述:
    1、模拟量输入输出控制器(JMDM-10DIO10AIO)是我公司最新研制的带串口控制模拟量功能的工业控制器。高性能及参数简介：
1）采用特有的抗高频干扰电路,工作稳定可靠,其中每路模拟量输入和模拟量输出都有过压保护电路,可抗雷击以及静电冲击；
2）采用交流18V或直流24V供电，有过压保护以及雷击静电保护功能；
3）采用最新型高速C8051系列单片机;
4）有64K的程序存储空间,32K的数据存储空间(采用了完美的铁电存储技术);
5）有4个数字量输入,6个数字量输出,8路高精度高速度（12位）模拟量输入,2路高精度高速度（12位）模拟量输出;
6）有2路标准RS232串口通信接口,可同时和两个外围设备或主控制器(电脑或PLC)进行通信；10路数字量、10路模拟量不够时，可扩展，方便了系统功能扩展；
7）电路板制作采用了贴片式焊接,稳定可靠。
    2、上位机（PC机或具有串口的其他控制设备）通过RS232串口连接到本控制器后，向控制器发送一串ASCII代码指令既可控制本控制器的数字量输出,模拟量输出，例如:
      串口发送  O(001,0)    关断第一个输出点的输出;
      串口发送  O(001,1)开启第一个输出点的输出。
      串口发送  OA(1,0000)    即控制第一个模拟量输出点的输出,输出电压范围是0V;
      串口发送  OA(1,4095) 即控制第一个模拟量输出点的输出,输出电压是10V;
      串口接收到字符串时 :   I(001,0)      检测到第一个输入点断开;
      串口接收到字符串时 :   I(001,1)      检测到第一个输入点接通;
      串口接收到字符串时 :   IA(1,0000)    检测到第一个模拟量输入点输入电压为0V;
      串口接收到字符串时 :   IA(1,4096)    检测到第一个模拟量输入点输入电压为10V;
     可提供VB软件控制模拟量输入输出的演示源代码以及执行程序。
    3、通过地址编码，一个串口最多可以寻址、控制255块串口控制模拟量输入输出控制器(JMDM-10DIO10AIO)，也就是说一个串口（或一台电脑）可以与255台模拟量输入输出控制器组成测控大系统。串口控制模拟量输入输出控制器和控制主机之间距离可以通过RS485总线延长(最长1千米)，这样控制主机可以放置在离模拟量输入输出控制器比较远的地方。
    4、本控制器收到串口指令后对指令进行解析，并控制模拟量输入输出控制器的数字量输出点和模拟量输出点的输出；另外也可把数字量输入的状态和模拟量输入的状态反馈到主控制器,当然也可以脱机工作，按照预先存放在存储器中的程序实现数字量模拟量的自动控制。
    5、随产品附送模拟量输入输出测控软件，可以对模拟量输入输出控制器(JMDM-10DIO10AIO)进行实时测控；
    6、可根据客户特定需要设计符合客户实际需要的的控制系统；
二、应用案例
    1、串口通讯自动化设备;
    2、自动化质量检测仪;
    3、生产线智能检测系统;
    4、各种模拟量信号的采集控制,如温度,压力，湿度，电流，电压信号的采集控制;
    5、模拟量信号的输出控制,如比例阀控制,模拟量控制变频器等。
