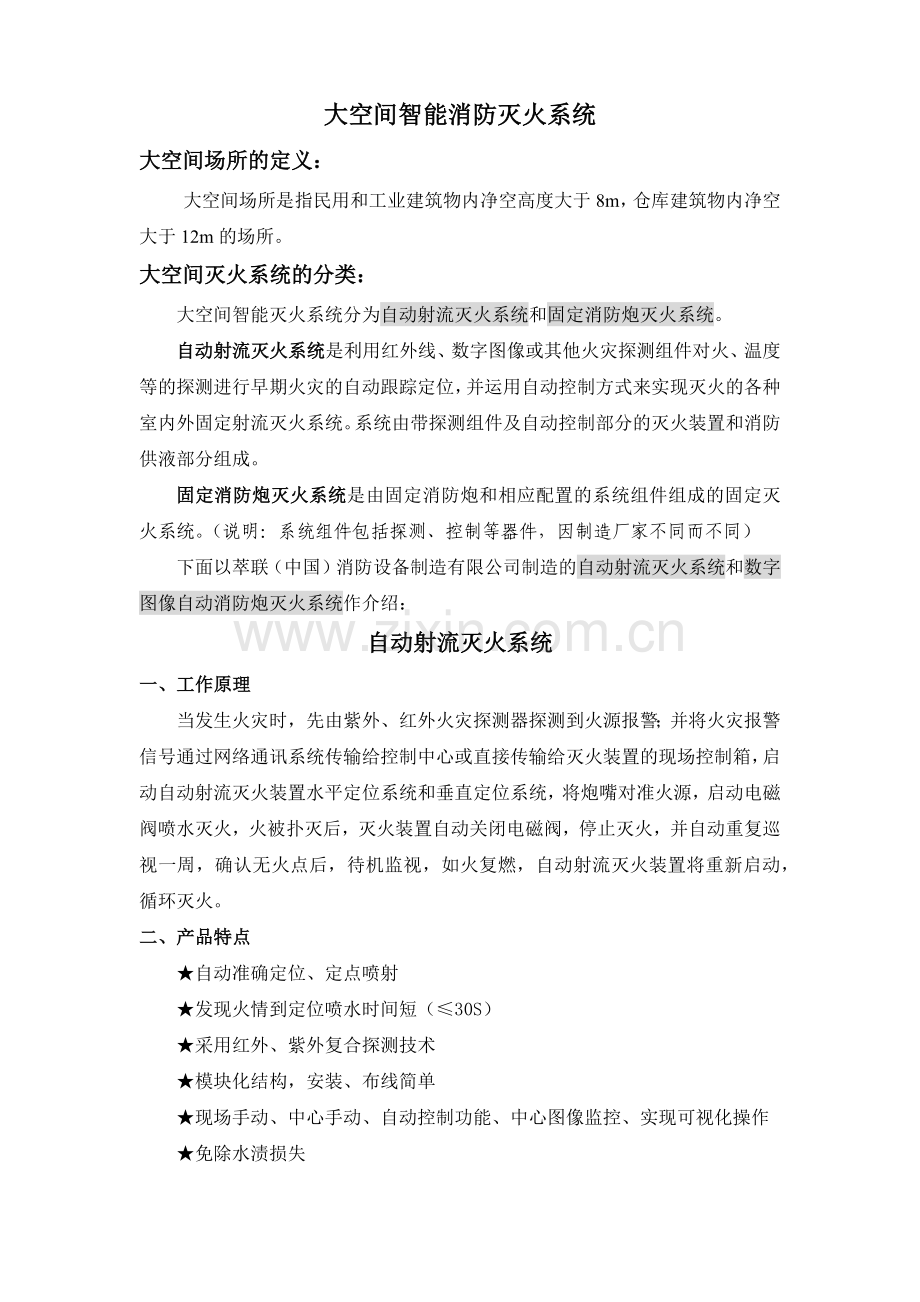

大空间智能消防灭火系统
大空间场所的定义：
大空间场所是指民用和工业建筑物内净空高度大于8m，仓库建筑物内净空大于12m的场所。
大空间灭火系统的分类：
大空间智能灭火系统分为自动射流灭火系统和固定消防炮灭火系统。
自动射流灭火系统是利用红外线、数字图像或其他火灾探测组件对火、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统。系统由带探测组件及自动控制部分的灭火装置和消防供液部分组成。
固定消防炮灭火系统是由固定消防炮和相应配置的系统组件组成的固定灭火系统。（说明：系统组件包括探测、控制等器件，因制造厂家不同而不同）
下面以萃联（中国）消防设备制造有限公司制造的自动射流灭火系统和数字图像自动消防炮灭火系统作介绍：
自动射流灭火系统
一、工作原理
当发生火灾时，先由紫外、红外火灾探测器探测到火源报警；并将火灾报警信号通过网络通讯系统传输给控制中心或直接传输给灭火装置的现场控制箱，启动自动射流灭火装置水平定位系统和垂直定位系统，将炮嘴对准火源，启动电磁阀喷水灭火，火被扑灭后，灭火装置自动关闭电磁阀，停止灭火，并自动重复巡视一周，确认无火点后，待机监视，如火复燃，自动射流灭火装置将重新启动，循环灭火。
二、产品特点
★自动准确定位、定点喷射
★发现火情到定位喷水时间短（≤30S）
★采用红外、紫外复合探测技术
★模块化结构，安装、布线简单
★现场手动、中心手动、自动控制功能、中心图像监控、实现可视化操作
★免除水渍损失

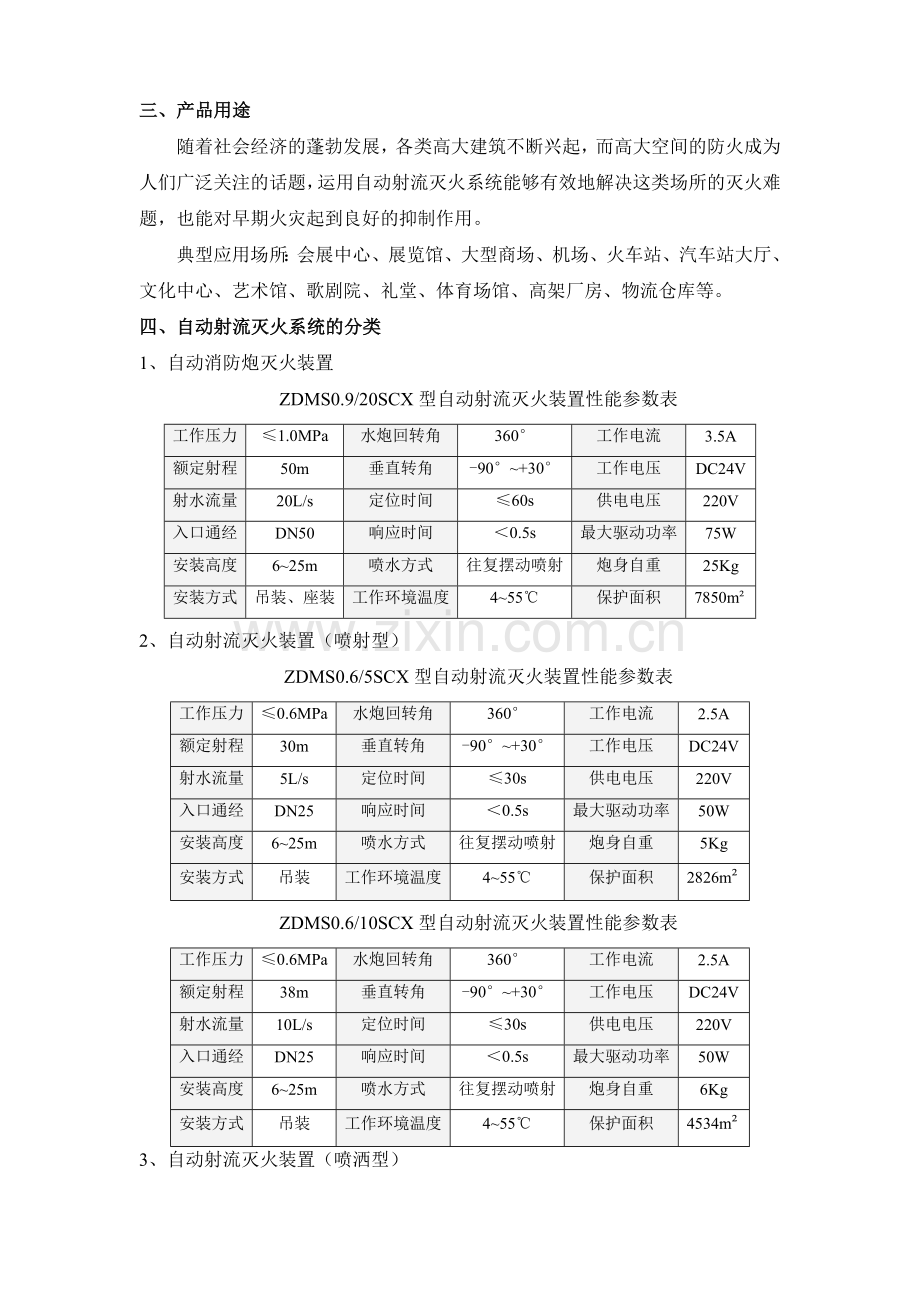

三、产品用途
随着社会经济的蓬勃发展，各类高大建筑不断兴起，而高大空间的防火成为人们广泛关注的话题，运用自动射流灭火系统能够有效地解决这类场所的灭火难题，也能对早期火灾起到良好的抑制作用。
典型应用场所：会展中心、展览馆、大型商场、机场、火车站、汽车站大厅、文化中心、艺术馆、歌剧院、礼堂、体育场馆、高架厂房、物流仓库等。
四、自动射流灭火系统的分类
1、自动消防炮灭火装置
ZDMS0.9/20SCX型自动射流灭火装置性能参数表
工作压力
≤1.0MPa
水炮回转角
360°
工作电流
3.5A
额定射程
50m
垂直转角
-90°~+30°
工作电压
DC24V
射水流量
20L/s
定位时间
≤60s
供电电压
220V
入口通经
DN50
响应时间
＜0.5s
最大驱动功率
75W
安装高度
6~25m
喷水方式
往复摆动喷射
炮身自重
25Kg
安装方式
吊装、座装
工作环境温度
4~55℃
保护面积
7850m²
2、自动射流灭火装置（喷射型）
ZDMS0.6/5SCX型自动射流灭火装置性能参数表
工作压力
≤0.6MPa
水炮回转角
360°
工作电流
2.5A
额定射程
30m
垂直转角
-90°~+30°
工作电压
DC24V
射水流量
5L/s
定位时间
≤30s
供电电压
220V
入口通经
DN25
响应时间
＜0.5s
最大驱动功率
50W
安装高度
6~25m
喷水方式
往复摆动喷射
炮身自重
5Kg
安装方式
吊装
工作环境温度
4~55℃
保护面积
2826m²
ZDMS0.6/10SCX型自动射流灭火装置性能参数表
工作压力
≤0.6MPa
水炮回转角
360°
工作电流
2.5A
额定射程
38m
垂直转角
-90°~+30°
工作电压
DC24V
射水流量
10L/s
定位时间
≤30s
供电电压
220V
入口通经
DN25
响应时间
＜0.5s
最大驱动功率
50W
安装高度
6~25m
喷水方式
往复摆动喷射
炮身自重
6Kg
安装方式
吊装
工作环境温度
4~55℃
保护面积
4534m²
3、自动射流灭火装置（喷洒型）
ZDMP0.25/5SCX型自动射流灭火装置性能参数表
工作压力
≤0.25MPa
喷射流量
5L/s
入口通经
DN40
安装高度
6~25m
保护半径
6m
保护面积
113m²
工作环境温度
4~55℃
喷射方式
旋转喷水

ZDMP0.25/10SCX型自动射流灭火装置性能参数表
工作压力
≤0.25MPa
喷射流量
10L/s
入口通经
DN50
安装高度
6~25m
保护半径
8m
保护面积
200m²
工作环境温度
4~55℃
喷射方式
旋转喷水
4、产品照片

自动射流灭火装置
（喷射型）
自动射流灭火装置
（喷洒型）

自动消防水炮灭火装置

五、主要部件及技术参数
1、复合探测器
用于自动射流灭火系统中，配合ZDMP型自动射流灭火装置使用，与常规探测相比，探测高度更高，可达25米。
工作电压
DC24V
安装高度
6~25m
输出信号
无源开关量
型号
工作电流
≤0.1A
安装尺寸
50mm×50mm
(4×4m螺钉)
启动时间
≤30s

安装方式
吸顶安装
监控半径
10m

2、现场控制箱
在自动射流灭火系统中，现场控制箱能实时地为自动射流灭火装置供电、分配信号，控制电磁阀动作，输出报警信号。
输入电压
输出功率
安装方式
防护等级
输出电压
AC220V
85W
壁挂式
IP54
AC220V/DC24V/DC5V
AC220V
35W
壁挂式
IP54
AC220V/DC24V

3、现场手动操作盘
为了使自动射流么会装置能更好地发挥作用，在系统中增加了现场手动功能。操作现场手动操作盘可以使灭火装置由自动即刻切换到手动状态，优先完成手动功能。现场手动盘与主机采用通信总线连接方式。与灭火装置采用一对一通信方式。
现场手动盘内部按键
现场手动盘外观

输入电压
工作电压
工作电流
安装方式
控制方式
AC220V
DC24V
150mA
壁挂
总线控制
4、电磁阀
阀体材质：不锈钢材料制造，密封性能优异且不易生锈。具有启闭迅速、耐腐蚀不结垢、零压力下不漏水、经久耐用的特点。
通经
工作电压
启动功率
保持功率
DN50
AC220V/DC24V
350/85W
10/20W
DN65
AC220V/DC24V
300/85W
10/20W

连接方式（法兰、螺纹）
长×宽×高
DN50法兰盘、内螺纹2”
165×105×225
165×105×245
DN65法兰盘、内螺纹2 ½
190×102×365
5、模拟末端试水装置
末端试水装置是检验管网末端压力以及检验装置性能和系统的一种建议装置。系统在不定期时可以检验管网的末端压力，联动水泵以及其他的相关联动设备，使系统在正常状态下可靠运行。
电磁阀供电电压
试水压力（MPa）
接口口径
AC220V
0.25
DN50

6、消防炮集中控制主机
集中控制主机的作用是显示、控制各灭火装置以及联动其他相关设备。显示各灭火装置的工作状态、各装置是否启动、喷水。在集中控制主机上可实现对现场灭火装置的手动、自动操作，手动、自动启停消防水泵等。

工作电压
工作电流
显示控制装置数量
显示防火分区数量
外观尺寸
AC220V
500mA
255台
20个分区
610*790*1200
六、自动射流灭火系统控制原理图

七、施工注意事项
（一）、灭火管路设备安装
1、灭火装置管路安装图如图1-①所示，详细安装方法如图1-②、1-③、1-④、1-⑤所示。

2、如图1-②将两管管螺纹和检修阀螺纹口的孔依次对齐，然后将检修阀按顺时针旋入涂上密封胶的管螺纹到合适程度，注意使检修阀手柄面朝上，且尽量水平安装。

3、如图1-④在两管螺纹口和水炮管纹丝对齐，按顺时针旋入涂上密封胶的管螺纹到合适程度。

4、如图1-⑤安装固定支架，值得注意的是因为安装环境不同，固定支架有不同的安装样式，请您根据您的现场情况选择最适合的安装样式。供水管路的安装不尽之处应严格按照管路安装规范进行。

（二）、安装时，应注意以下几点：
1、供水管必须在装置安装前彻底地冲洗；装置连接到管道时，应填加生料带。
2、现场控制箱安装位置距离自动寻的装置安装点不能超过1.5米。
3、电磁阀的安装位置距离现场控制箱不能超过2米。
4、自动寻的装置在安装前需把炮口的紫外传感器用螺丝刀拧紧；（炮嘴下的白色灯），连接装置时需在炮口加一截连接管防止装置转动把线损坏。
5、自动寻的装置应与吊顶保持一定距离，以不影响十芯连接线旋转，若留的距离过短的话，十芯线会掉下来或者线折断，影响装置正常运行。
6、通信线与220V电源线应有各自独立的穿线管。
7、用所配的10芯屏蔽电缆将现场控制箱与自动射流灭火装置连接。
8、用所配的三芯连接线将阀与现场控制箱连接。
（三）、注意事项
1、装置在喷射时,人员应离开自动扫描灭火装置射程范围内。
2、装置旋转时出现转动不灵活时应给蜗杆加点黄油以便让其转动灵活。
3、水炮的安装部位应有40×40的空间，以保证水炮旋转不受阻挡。
4、安装完后试水前应保证管网里水的洁净度，避免电磁阀因被堵塞而开关困难。
5、储运过程中，应保证设备清洁，并注意防水、防潮。
6、外接导线应采用金属软管保护，十芯连接线应与自动寻的灭火装置可靠连接，线与管网固定时应留300mm-500mm线的余量，以不影响装置往返旋转扫描为宜。
7、出水口传感器狭缝不应有堵塞，随时保持清洁，当传感器滤光片有尘浊应由专业人员进行清洁。
8、不宜安装在正常情况有明火的场。
9、应安装牢固,固定装置的管路应保证承受微型自动寻的灭火装置的重力，安装完成后应保证摇动水炮不应晃动，并保持设备的清洁,验收使用前需把装置用袋子套起，防止灰尘落入影响外观。
10、本产品不适宜于安装在有大量粉尘等对探测器探测火灾干扰较强的场所。
数字图像型自动消防水炮灭火系统
一、数控炮系统工作原理
图像型消防炮整个探测、定位由三个过程组成；分别是图像采集—图像分析—图像定位。
1、探测感知原理
平时启动探测器处于24小时的监控状态，一旦被保护区域发生火情，图像火灾探测器就会将实时图像传输回系统控制主机，有系统主机进行图像分析得出火灾发生点在图像上的三维透视坐标，整个过程在5S以内完成，同时发出火灾报警信号及相关消防设备的联动信号。
2、寻的定位原理
系统主机经图像分析得到三维透视坐标并通过通讯总线把图像上的三维透视坐标传输给相应消防水炮的现场控制器，现场控制器指挥消防水炮指向火灾发生点，同时炮头上的图像火灾探测定位器也在不间断的采集现场实时画面，重复着上述探测动作，当系统主机通过图像火灾探测器得到的三维透视坐标和炮头上图像定位器得到的三维透视坐标相重合确定该水炮定位完成，同时我们可以通过图像主机上的图像确认此事炮头已经对准火灾发生点，图像火灾定位完成。火灾确认，启动水泵、打开电动阀门，整个过程都在图像火灾监控器的监控中（如果水柱着地点不在火点中心，则可以通过中心手动盘进行微调）。火源扑灭后，消防炮控制器再发出指令停止射水。若有心的火情，消防炮重复上述过程，待全部火源扑灭后重新回到监控状态。
二、数控消防炮灭火系统的特点
数控消防炮灭火系统利用水作为介质，通过消防增压泵提供动力源，将水高速喷射以达到远距离喷水灭火的目的。改系统具有射程远、喷射轻度高、灭火迅速等优点，可广泛应用在自动喷淋系统无法实现的高大空间和室外对被保护现场所进行灭火保护，由于其喷射集中，可有效地扑灭早期火灾，防止火灾的蔓延，避免水质污染。
★灭火后可迅速恢复伺服状态，无需更换零部件，节约成本。
★系统采用图像式，有效探测早期火灾火焰和火灾烟气，实现可视化报警。
★系统采用非接触式图像探测，有效克服太阳光照射和其他发光气体干扰，对环境因素的抵抗力强。
★探测距离远，保护面积大，响应速度快，探测灵敏度高。
★采用先进、成熟、实用的技术，进行系统的深化、优化配置。
★系统软、硬件配置采用模块化、开放式结构，以适应系统扩展之需要。系统采用总线制连接，降低工程成本和后期工程维护费用。
★系统设备配置在保证先进性、可靠性的同时，应本着经济、实用、合理的原则，使系统具有良好的性能价格比。
★系统应具备较高的先进性、安全性、可靠性、可维护性和容错能力。
★系统的控制灵活多样，分别有中央计算机自动控制、中央计算机辅助人工控制、中央手动操作盘全人工控制、现场手动控制等。这些控制方式完全能满足消防规范对消防系统控制的要求。
三、数控炮系统的应用场所
1、要求防爆的场所：
化工厂、石油码头、石油或天然气采集井等传统消防产品难以实现消防的室内外场所超大系统。
2、室内外大空间场所：
体育馆、会展中心、博物馆、文艺中心、歌剧院、车站、机场等
四、系统设备组成及基本功能
1、系统组成：包括图像火灾探测报警系统及自动消防炮系统。
a.图像火灾探测报警系统包括：图像火灾探测器、报警主机。
b.自动消防炮系统包括：自动消防炮控制装置、电动阀控制装置、消防炮、电动阀等该系统正常安全运行所必须的设备和部件。
2、系统的启动方式：分为自动和手动二种。
在有人值守时，采用手动控制方式；在无人值守时，采用自动控制方式，根据着火点坐标，由消防炮控制装置驱动消防炮转动指向着火点，实现定点灭火。
3、图像火灾探测报警系统和自动消防炮系统要结合起来，做到定点扑救，实现智能化控制，在控制室应能看到现场水炮的运动图像信息，对被保护场所进行无死角可视图像监控,便于控制.消防炮自动灭火系统要接收到火灾报警信号后能自动启动两门水炮，使之自动/手动对着火点进行喷水灭火。火灾报警时，系统可通过硬盘录像机进行自动录像。
4、图像火灾探测报警系统和自动消防炮系统可与传统的火灾探测报警系统集成，实现相关设备的联动功能。
5、系统能根据着火点远近及大小自动修正消防炮的喷射角度，保证消防炮的定位准确，喷射覆盖无盲区、无死角。
6、控制方式：具有现场控制和远程控制功能并具备以下控制方式：
a.自动控制方式：当前端探测报警后，报警信号传给系统信息处理主机，启动对应着火区域的两台消防炮进行自动火灾位置定位，自动启动消防泵、打开电动阀、向火点根部喷水灭火、无喷射死角，定位准确，火源完全熄灭后自动关泵、关阀，整个过程一概免人力操作。
b.消防控制中心远程控制方式：当前端探测器报警后，值班人员在主机上强制切换消防水炮至手动状态，通过现场传过来的彩色画面，控制消防炮瞄准着火点，手动启动消防泵、打开电动阀喷水灭火。
c.现场电动控制：当现场人员发现火灾后，直接通过消防炮现场手动控制盘，控制消防炮瞄准着火点，启动消防泵，打开电动阀喷水灭火。
d.现场手动控制具有优先权；为防止误操作，中心手动操作盘具有多级安全锁或操作权限设定功能。
7、数控炮系统工作过程：
图像火灾探测器实时监视火灾保护现场，火灾时，火灾图像被火灾探测器采集经视频线缆传输到中央控制室，图像信号经视频分配器分为2路，1路到图像处理主机，视频实时的被记录到磁盘阵列或硬盘录像机等记录设备。并在现场监视器上显示。另1路信号传输至火灾控制主机，图像信号经过主机内专业软件分析处理，排除现场干扰并确认火灾，分析出火灾在图像上位置，计算出水炮定位坐标，通过现场控制总线把坐标值发送到现场控制器，现场控制器指挥消防炮进行定位和灭火。该过程中，炮口摄像机实时地把运动图像记录下来传回中央控制室，显示在图像主机的显示屏上，使消防主机计算机和值班室监视人员对炮口火灾图像的定位进行实时的校正。确认火灾后发出控制信息的同时还启动消防报警设备进行声光报警。发出水泵控制信号进行水泵启停控制，发出联动控制信息进行联动控制等。
系统的控制灵活多样，分别有中央计算机自动控制、中央计算机辅助人工控制、中央手动操作盘全人工控制、现场手动控制等。这些控制方式完全能满足消防规范对消防系统控制的要求。
五、数字图像型自动消防水炮灭火系统概述
CXZKP数字图像型自动消防炮灭火系统组态如图所示：

CXZKP数字图像自动消防炮灭火系统结构图
1. 图像火灾探测器 2. 图像火灾定位探测器 3.图像火灾信号处理器 4. PSKD消防水炮 5. 现场控制器 6. 无线AP 7. 光纤收发器 8. 光纤收发器 9. 图像火灾信号控制器 10. 工业控制计算机 11. 中控琴台柜 12. PPKD消防泡沫炮

该系统是本公司最新的基于TCP/IP协议的产品，图像数据和控制信息数据的传输都在TCP/IP网上进行。具有组网灵活、传输距离远、便于控制、维护方便等优点。该系统内嵌操作系统，具备实时图像采集、火灾信息处理、控制信号处理等功能。其图像火灾信号处理器由新一代的基于DSP芯片的DVR系统组成，能将火灾信号传输到消防中央控制室进行集中管理。其本身在没有中控的情况下本身也能进行完整的火灾探测报警和系统控制。
TCP/IP网络组态方式多种多样，可以用光纤网络、无线网络、铜缆网络等，客户上网的方式可以是ADSL、ATM、PSTN、卫星通讯、手机GPRS/CDMA等方式。在四川总厂设有全国客户数据库，可以远程为客户进行数据维护，当客户数据或者系统崩溃时，客户只要连上网络，就可以让川消工程师通过网络进行火灾系统的修复与设置。大大节约客户的维护成本。
炮现场控制器、图像火灾信号处理器、图像火灾探测器采用专业的外壳封装，具有强度高，抗爆等级高等优良性能。
2008年7月30日，成都市科技局委托温江区科技局，组织专家对萃联（中国）消防设备制造有限公司研制开发的CXZKP数字图像型智能防消炮灭火系统项目进行了科技成果鉴定。
鉴定委员会听取了项目承担单位所作的技术研究、工作总结报告等，审查了相关技术资料，进行了质询，察看了产品演示。经过认真讨论，形成鉴定意见如下：
提供的技术资料齐全完整、符合科技成果鉴定要求。
该项目采用基于混沌原理的图像探测技术进行火灾探测，采用现场总线分布式布局技术进行系统控制，自主开发软件对火灾图像进行处理，并对消防炮进行控制。查新结论表明该产品所使用基于混沌原理的火灾图像识别技术在国内未见其他单位采用，属国内首创。
该系统对火灾的动态探测和过程控制的方式，其技术在国内处于领先水平。
项目经国家消防装备质量监督检验中心和国家消防电子产品质量监督检验中心的检测，检验报告表明：各项技术指标均符合企业标准。产品经用户使用，反应良好。
综上所述，鉴定委员会一致同意通过技术鉴定。

六、数控炮系统设备性能及参数
1、CXZTX型图像型火灾探测系统技术规格及功能
1.1 图像火灾探测器
品牌：川消
材质：电子设备
规格：CX-ZTX
产地：四川
我厂自行开发的新一代高性能高清晰的图像探测系统。用于数字图像消防炮的火灾探测和监控。
特点：
自动判别真假火源
自动确定火源空间坐标
非接触式探测方式，主动报警
防火区域全方位无死角监控
与安防系统一结合

CX-THTb-500/200-t（防爆型） CXZTX-4000-A（防水型） CXZTX-4000-C（普通型）
选型指南
规格 型号
CX-THTb-500/200-t（防爆型）
CXZTX-4000-A
（防水型）
CXZTX-4000-C
（普通型）
CCD
SONY，1/3 CCD
SONY，1/3 CCD
SONY，1/3 CCD
线数
480 TVL
480 TVL
480 TVL
最低照度
0.01 Lux
0.01 Lux
0.01 Lux
工作电压
AC220V
AC220V
AC220V
信号输出
1.0Vp-pPAL复合视频
1.0Vp-pPAL复合视频
1.0Vp-pPAL复合视频
信号接口
75Ω/BNC接头
75Ω/BNC接头
75Ω/BNC接头
视频信噪比
62dB
62dB
62dB
有效像素
752 （ H ） *582 （ V ）
752 （ H ） *582 （ V ）
752 （ H ） *582 （ V ）
红外灯规格
无
Φ5 28LED
无
扫描制式
PAL
PAL
PAL
镜头安装方式
C；CS，C型镜头安装到CS接口的摄像机时需增配5mm厚的接圈
C；CS，C型镜头安装到CS接口的摄像机时需增配5mm厚的接圈
C；CS，C型镜头安装到CS接口的摄像机时需增配5mm厚的接圈
AGC
ON，30dB；OFF,5dB
ON，30dB；OFF,5dB
ON，30dB；OFF,5dB
镜头焦距
2.8mm 3.5mm 4mm 4.8mm 6mm 8mm 12mm 16mm
2.8mm 3.5mm 4mm 4.8mm 6mm 8mm 12mm 16mm
2.8mm 3.5mm 4mm 4.8mm 6mm 8mm 12mm 16mm
保护距离
5 ～50
5 ～50
5 ～50
适用系统
室内室外防爆系统
室内室外普通系统
室内室外普通系统
注：镜头和保护距离的选取参照《民用闭路监视电视系统工程技术规范》
1.2 图像火灾定位探测器
品牌：川消
材质：电子设备
规格：CXZTX
产地：四川
图像火灾定位探测器安装于数控炮上，用于配合图像火灾探测器进行火灾火点定位。
特点：
自动确定火源空间坐标
非接触式探测方式，主动报警
与安防系统合二为一。

THTb-500/200-d CXZTX-4100-A CXZTX-4100-C
选型手册：
型号
规格
THTb-500/200-d （防爆型）
CXZTX-4100-A（防水型）
CXZTX-4100-C（普通型）
CCD
SONY，1/3 CCD
SONY，1/3 CCD
SONY，1/3 CCD
线数
480 TVL
480 TVL
480 TVL
最低照度
0.01 Lux
0.01 Lux
0.01 Lux
工作电压
AC220V
DC24V
DC24V
信号输出
1.0Vp-pPAL复合视频
1.0Vp-pPAL复合视频
1.0Vp-pPAL复合视频
信号接口
75Ω/BNC接头
75Ω/BNC接头
75Ω/BNC接头
视频信噪比
62dB
62dB
62dB
有效像素
752 （ H ） *582 （ V ）
752 （ H ） *582 （ V ）
752 （ H ） *582 （ V ）
红外灯规格
无
Φ5 28LED
Φ5 28LED
扫描制式
PAL
PAL
PAL
镜头安装方式
整体封装
整体封装
整体封装
AGC
ON，30dB；OFF,5dB
ON，30dB；OFF,5dB
ON，30dB；OFF,5dB
镜头焦距
4.8mm 6mm 8mm 12mm 16mm
4.8mm 6mm 8mm 12mm 16mm
4.8mm 6mm 8mm 12mm 16mm
保护距离
15 ～50
15 ～50
15 ～50
适用系统
室内室外防爆系统
室内室外普通系统
室内室外普通系统

2、系统主机参数及功能（工控机主机）
品牌：品牌工控
材质：电子设备
规格：工业级计算机
产地：北京
参数：
CPU：PIIII，2.4G、512M、80G、17’’
火灾图像识别时间＜10秒
系统主机
手动操作指令延时时间＜0.1秒
最大功耗：＜350W
功能：
与厂家计算机中心实现以太网双向数据通讯，
实现与自动集成处理器双向数据通讯。
消防炮网络自动/手动等全功能控制
监视区域图像监视及识别
实现设备故障自检与报警。
安装位置：系统控制台内置。
3、CXZKP型数字图像电控消防炮控制系统
3.1 自动集成处理器
品牌：川消
材质：电子设备
规格：CX-SXTJK
产地：四川
参数：
意外死机自恢复时间：＜1秒
网络数据异常自恢复时间＜0.5秒
工业级CPU，数据保存时间＞10年，程序保存时间＞100年
TCP/IP通信协议栈、SPI串行总线协议、RS485/ RS232通信协议
具有网络纠错，远程维护升级功能
最大功耗：＜10W
功能：
与工控机主机通过TCP/IP通信协议实现双向数据通讯，全透明实现任何设备控制。
集成普通火灾传感器10000个
与手动控制集成器通过SPI实现数据交互。
实现设备故障自检与报警。
自动消防炮网络，实现全透明控制。
消防炮网络最大消防炮门数：256台
3.2 手动集成控制器
品牌：川消
材质：电子设备
规格：CXZKP-1320
产地：四川
参数：
意外死机自恢复时间：＜0.5秒
双CPU控制
通过SPI串行总线协议实现与中心手动操作盘数据交互
最大功耗：＜10W
功能：
与工控机主机通过TCP/IP通信协议实现双向数据通讯。
实现对系统所有末端设备的手动控制
3.3 火灾报警信号转换集成控制器
品牌：川消
材质：电子设备
规格：CXZKP-1360
产地：四川
参数：
意外死机自恢复时间：＜0.5秒
工业级CPU，数据保存时间＞10年，程序保存时间＞100年
通过RS485/ RS232通信协议，实现与不同厂家的火灾传感器的集成
最大功耗：＜10W
功能:
与自动集成控制器RS485/ RS232通信协议实现双向数据通讯，
最大集成报警点数：10000点
3.4 现场控制器
品牌：川消
材质：铝合金
规格：CXZKP-1011-C
产地：四川
图3 现场控制器
功能：
本装置由本公司独立研发设计，采用模块化结构方式，安装简单灵活维护方便，内部微处理器 实现远程网络控制。机械传动及电机安全保护，长时间堵转不损坏。
零点自动校正及传动间隙自动补偿
精确控制炮位角度，可达到0.1度
掉电保护功能，电机位置断电自动存贮。
网络自动检错及网络断线重接功能
可接入自动数字定位系统，火灾发生时自动精确指向火源点，定点扑救实现电机驱动、喷水方式、喷水阀门、摄像机的集中供电。消防炮网络自动/手动、现场报警、水泵启动等全功能控制消防炮控制器模块化，重量轻，外型尺寸紧凑，维修简便。现场控制器外型如图3所示
参 数 ：
总线接口类型
RS485
总线容量
256台
最大直接通讯距离
1000米
最小转动角度
0.1度
总线雷击最大吸收功率
600W
网络出错最大恢复时间
2秒
允许工作温度
-20℃—+70℃
供电电压
24VDC
最大输出电流
10A
箱体类型
防水、隔爆
外形尺寸（长*宽*高）mm
180×160×110
整机重量
2Kg

3.5 通信控制器
品牌：川消
材质：电子设备
规格：CXZKP-1350
产地：四川
参数：
八路分线输出
自动路由数据扫描
RS485通信协议
每支路具有支持32个末端设备功能
最大网络结构级数：4级
输入电源范围：DC9~40V
功耗：<2W

3.6 现场手动控制盘简介
品牌：川消
材质：铝合金
规格：CXZKP-1100-C
图4 现场手动操作盘
产地：四川
功能： 手动控制盘分为中心控制手动盘和现场手动盘。现场手动盘：现场手动控制盘面板尺寸如图4所示，当现场人员发现火灾，现场人员可就近操作现场手动盘，启动按钮，向中心发出信号，由中心激活相应消防炮现场控制器，现场人员可就近操作现场手动盘按钮，指挥消防炮的水平运动角度，和垂直运动角度，使炮口指向火源，启动消防水泵、喷水电动阀，调整电控炮的角度，对准火源，实施灭火。现场手动盘与水炮就近安装，离地面1.5m，以便于现场人员手动操作。
3.7 中心控制手动盘
品牌：川消
材质：铝合金
规格：CXZKP-1310-16
产地：四川
功能：为了增强系统的可靠性，当系统主机出现故障时，中心手动控制盘可承担系统所需一切控制任务。
在消防集成控制中心内的控制台上，设有分区控制转换功能操作，同时可操作多台消防炮，远程启动喷水阀，控制喷水方式等功能。从而进一步增加了CXZKP数字图像消防炮自动灭火系统的可靠性。
中心手动控制盘对应的数控消防炮状态有灯光提示，能自动检测网络状态、报警状态、上位机状态及故障，并作相应指示。手动控制盘同时承担消防报警的有效和无效的人工确认。
中心手动控制盘也包括手动状态下的消防水泵、总控阀、分控阀、末端试水以及相应的系统报警显示和联动控制。
3.8 中心操作控制台
品牌：川消
材质：板钢
规格：CXZKP-1400-3
产地：四川
图5 中心控制机柜外形图
功能：中心控制机柜采用琴台式设计，将主机和集成控制器、手动控制盘、系统电源等集于一体，便于工作人员对整个系统进行人机对话管理，了解系统的工作状态。可实现对整个系统的自动/手动控制。中心控制机柜外形如图5所示。（包括：工控计算机、自动集成控制器、手动集成控制器、区域控制器、联动控制器、火灾信号转换器、中心手动操作盘、监视器、硬盘录像机、视频分配器、多画面分割器、琴台柜、UPS）
4、PSKD系列电控消防炮
品牌：川消
材质：不锈钢
规格：PSKD
产地：四川
功能：PSKD型电控消防炮（如图6所示）是由我公司自主研发的，能实现针对大空间火灾自动/手动数字定点控制灭火功能的产品。本产品具有灭火保护面积大、响应速度快、安装灵活，维护方便，可靠性高等优点。
PSKD电控型消防水炮运动功能由DDC（现场控制器）直接控制实现，系统集成中心（上位机）对其进行中央监控，当系统上位机出现故障时，其定点灭火功能仍可由自动集成控制器完成，从而提高了系统的可靠性。
PSK电控型消防水炮保护面积，水平方向旋转0～360º，垂直方向旋转-85°～+85°，旋转速度可分为高、中、低自由设定。PSKD系列消防水炮性能参数如表所示。
PSKD系列消防水炮性能参数表
型号
PSKD20
PSKD30
PSKD40
PSKD50
PSKD60
额定流量（L/S）
20
30
40
50
60
额定工作压力（MPa）
0.8
1.0
工作压力范围（MPa）
0.8～1.2
1.0～1.4
射程（m）
（仰角30°）
≥55
≥67
≥68
≥70
≥78
水平方向旋转角度
0°～360°
垂直方向旋转角度
-85°～+85°
炮体结构
1）铝合金铸件；2）304、316不锈钢焊接式；3）碳钢焊接式。（可选）
炮嘴材质
1）铝合金；2）304、316不锈钢；3）黄铜。（可选）
进口法兰
(mm)
铝合金
50
65
80
100
100
不锈钢
50
65
80
100
100
进水口法兰标准：国家标准 GB9119-2000；机械行业标准 JB/T81-94；化学工业部标准 HG20592-97
进水口法兰压力等级：PN 1.6MPa

图6 PSKD系统数控消防炮
5、炮前电磁阀
品牌：川消
材质：钢
规格：ZSFM
产地：四川
图7炮前电磁阀
介绍：炮前电磁阀是用于消防雨淋、水雾和水炮等灭火系统中，可通过远程和紧急手动控制来实现阀门的开启，并进行报警的一种消防控制阀门，它是雨淋、水雾和水炮灭火系统中重要控制阀门，图7如所示。
特点：
出厂检验：100% 2.4MPa水压（阀瓣打开和关闭两种状态）
参数：
工作压力：0.14～1.2MPa
电磁阀启动电源:DC24V
安装要求：
系统应安装于有采暖且照明良好的室内，并在周围留出约0.5m的空间以便于安装和维修。安装之前彻底冲洗掉供水管路中的异物。可以垂直、水平安装炮前电磁阀,但注意电磁阀的安装始终应保持电磁铁芯竖直状态。为了维修、调试方便，应在炮前安装阀前供水控制阀。
型号规格如下表所示：
产 品
型 号
进出水口
通径（MM）
外形尺寸（MM）
连接相关参数
长
宽
高
螺栓数
螺栓规格
法兰孔中心距
ZSFM-80
80
400
400
350
8
M16
Φ160mm
ZSFM-100
100
420
420
350
8
M16
Φ180mm
ZSFM-150
150
520
490
450
8
M20
Φ240mm
ZSFM-200
200
590
540
540
12
M20
Φ295mm
ZSFM-250
250
690
600
625
14
M24
Φ355mm

七、施工及注意事项
1、数控炮现场设备安装
消防炮现场灭火执行设备由电控消防水炮、水力电动控制阀、手动蝶阀等部分组成；具体安装示意见下图。

2、数控炮安装方式及尺寸
安装方式可分为三种，如下图：

PSKD30-SS-A电控消防水炮实际尺寸如下：

3、数控炮设备安装方式及注意事项
数控炮现场设备安装位置可以有座式安装、侧墙安装、吊顶安装等三种方式,炮体结构示意图如上图所示。
①、一般安装工艺
(1)装置安装前应对系统管网试压，冲洗合格后进行。
(2)装置安装时应进行法兰固定。
(3)严禁带电插拔快速插头。
②、座装（垂直）工艺要求
(1)阀兰端面用水平仪调平，成水平状。
(2)阀兰连接用橡胶圈密封，
(3)炮体周围无阻挡物。
③、侧装（水平）工艺要求
(1)阀兰端面保证垂直。
(2)阀兰连接用橡胶圈密封，
(3)炮体周围无阻挡物。
④、吊装工艺要求
(1)阀兰端面用水平仪调平，成水平状。
(2)阀兰连接用橡胶圈密封。
(3)炮体周围无阻挡物，有足够的旋转空间。
(4)悬空安装必须用专门吊装附件（支架），固定炮体，避免因后坐力产生的震动和由此而引起的破坏。
4、数控炮现场灭火执行设备清单
消防炮现场灭火执行设备由电控消防水炮、水力电动控制阀、手动蝶阀等部分组成。部件组成清单见下表：
现场灭火执行设备组成清单
名称
型号
部件名称
数量
备注
现场灭火执行设备
PSKD-X-XX-X
电控消防水炮
1

ZSFM-X-X-X
水力电动控制阀
1

ZSXF
手动蝶阀
1
