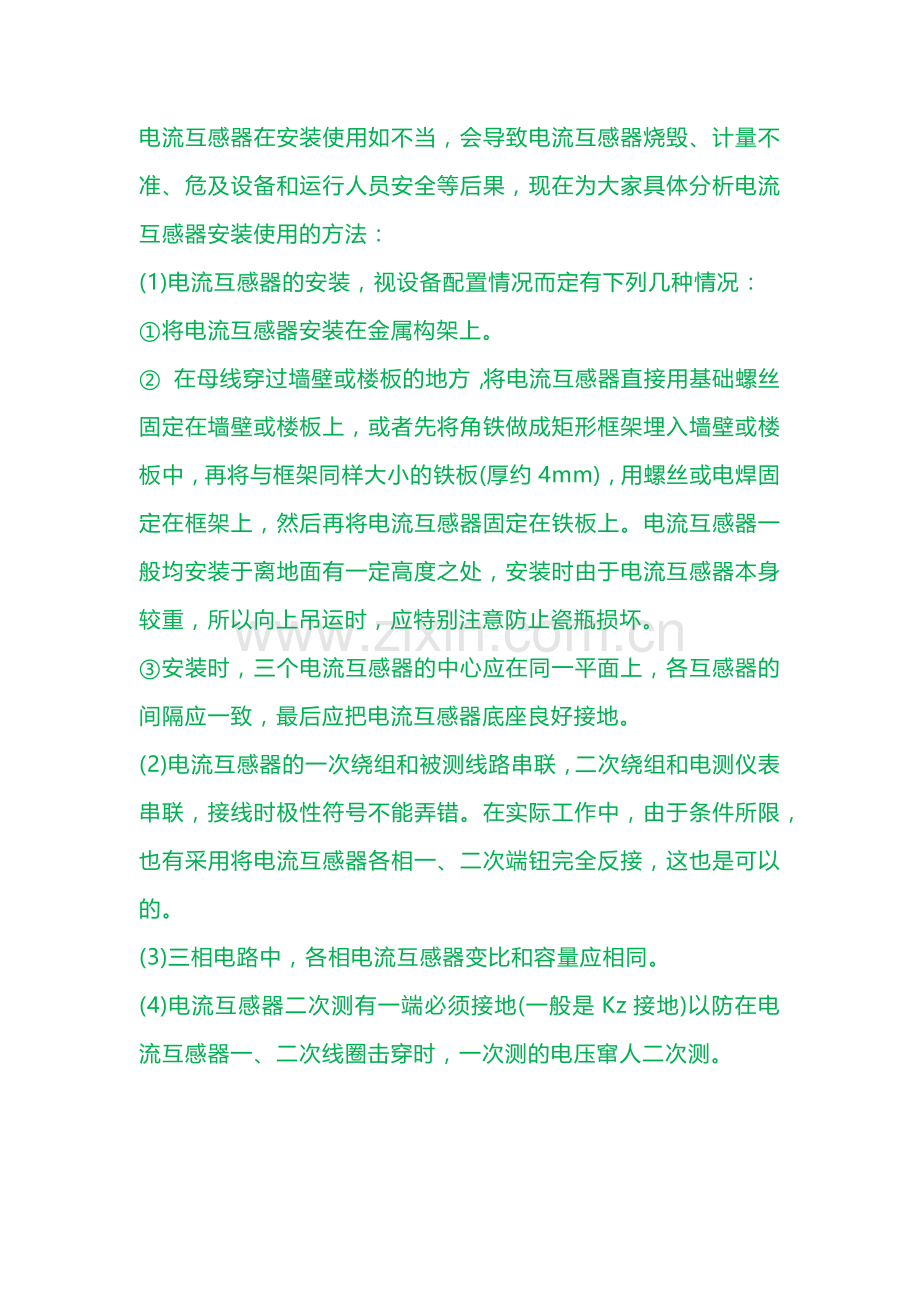

电流互感器安装使用的方法.docx_第1页
第1页 / 共2页
电流互感器安装使用的方法.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

1、电流互感器在安装使用如不当,会导致电流互感器烧毁、计量不准、危及设备和运行人员安全等后果,现在为大家具体分析电流互感器安装使用的方法:(1)电流互感器的安装,视设备配置情况而定有下列几种情况:将电流互感器安装在金属构架上。 在母线穿过墙壁或楼板的地方,将电流互感器直接用基础螺丝固定在墙壁或楼板上,或者先将角铁做成矩形框架埋入墙壁或楼板中,再将与框架同样大小的铁板(厚约4mm),用螺丝或电焊固定在框架上,然后再将电流互感器固定在铁板上。电流互感器一般均安装于离地面有一定高度之处,安装时由于电流互感器本身较重,所以向上吊运时,应特别注意防止瓷瓶损坏。安装时,三个电流互感器的中心应在同一平面上,各互

2、感器的间隔应一致,最后应把电流互感器底座良好接地。(2)电流互感器的一次绕组和被测线路串联,二次绕组和电测仪表串联,接线时极性符号不能弄错。在实际工作中,由于条件所限,也有采用将电流互感器各相一、二次端钮完全反接,这也是可以的。(3)三相电路中,各相电流互感器变比和容量应相同。(4)电流互感器二次测有一端必须接地(一般是Kz接地)以防在电流互感器一、二次线圈击穿时,一次测的电压窜人二次测。(5)电流互感器二次绕组不能开路。否则,将产生高电压,危及设备和运行人员的安全;同时因电流互感器铁芯过热,有烧坏互感器的可能:对电流互感器的误差也有所增大。(6)运行中发现电流互感器有不寻常振动的响声和发热现象,应停止运行,进行检查处理。
