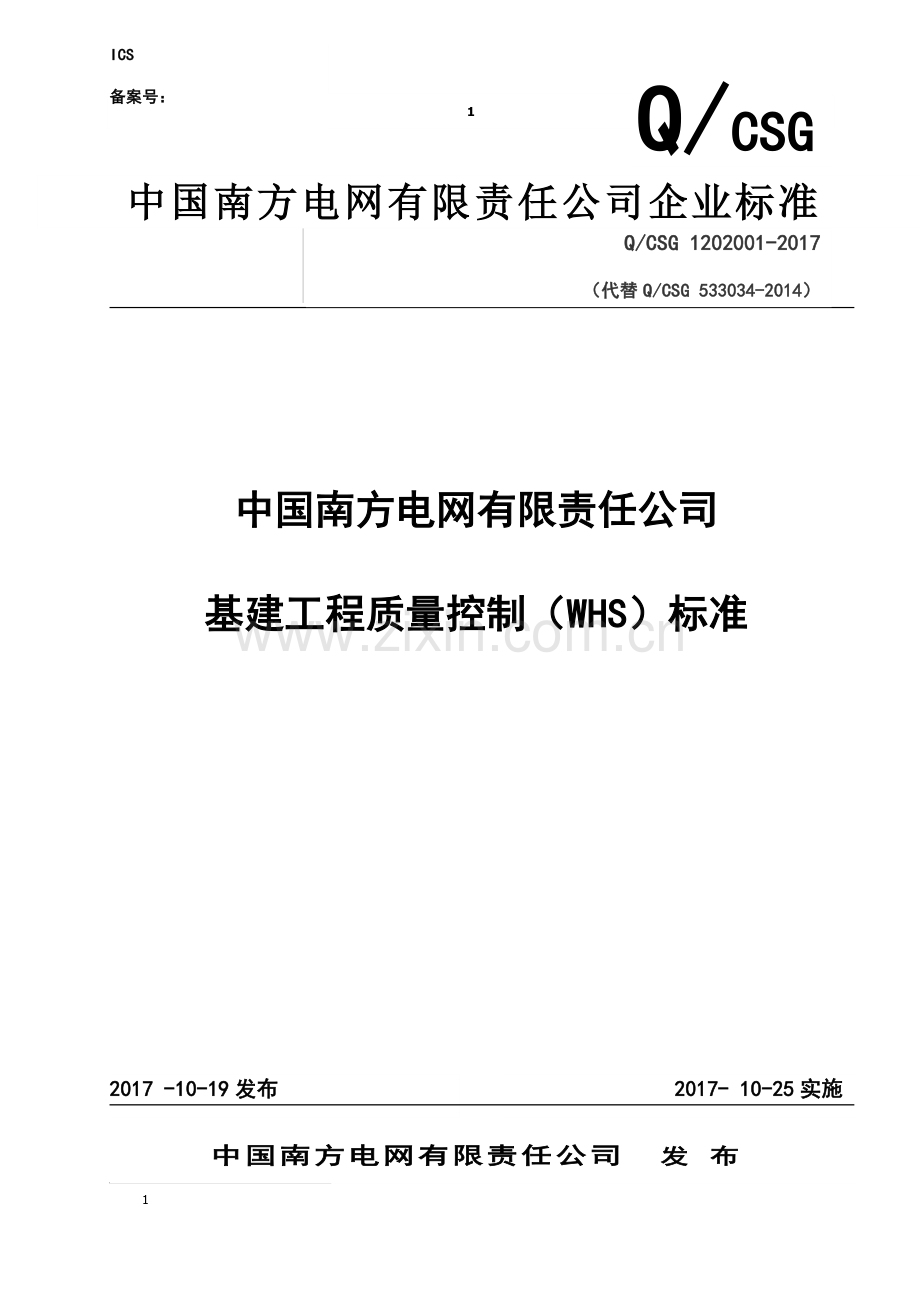

中国南方电网有限责任公司基建工程质量控制(WHS)标准(2017年版)(DOC289页).doc

ICS

备案号：

Q/CSG 1202001-2017
（代替Q/CSG 533034-2014）

中国南方电网有限责任公司企业标准
Q/CSG
中国南方电网有限责任公司 发 布
2017- 10-25实施
2017 -10-19发布
中国南方电网有限责任公司

基建工程质量控制（WHS）标准

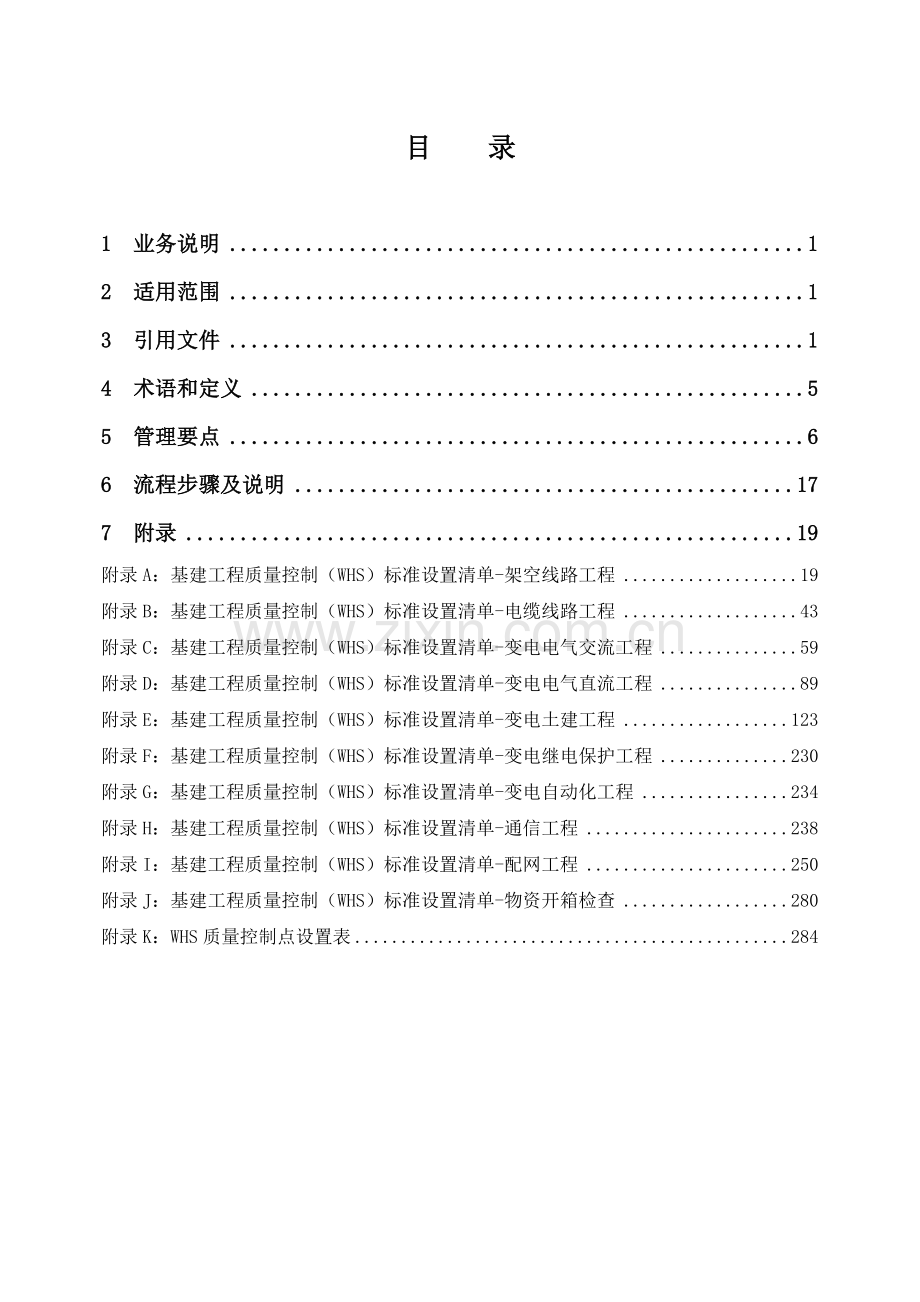

目 录

1 业务说明 1
2 适用范围 1
3 引用文件 1
4 术语和定义 5
5 管理要点 6
6 流程步骤及说明 17
7 附录 19
附录A：基建工程质量控制（WHS）标准设置清单-架空线路工程 19
附录B：基建工程质量控制（WHS）标准设置清单-电缆线路工程 43
附录C：基建工程质量控制（WHS）标准设置清单-变电电气交流工程 59
附录D：基建工程质量控制（WHS）标准设置清单-变电电气直流工程 89
附录E：基建工程质量控制（WHS）标准设置清单-变电土建工程 123
附录F：基建工程质量控制（WHS）标准设置清单-变电继电保护工程 230
附录G：基建工程质量控制（WHS）标准设置清单-变电自动化工程 234
附录H：基建工程质量控制（WHS）标准设置清单-通信工程 238
附录I：基建工程质量控制（WHS）标准设置清单-配网工程 250
附录J：基建工程质量控制（WHS）标准设置清单-物资开箱检查 280
附录K：WHS质量控制点设置表 284

前 言
为深入践行中国南方电网有限责任公司（以下简称公司）“诚信、服务、和谐、创新”企业理念，打造智能、高效、可靠、绿色的智能电网，同时为规范基建工程质量管理,提升基建工程实体质量水平，实现基建工程质量的精益管理，公司基建部在全面分析、研究多年基建工程质量管理工作的基础上，结合公司现有基建管理制度与标准，对基建工程WHS质量控制标准重新定位，组织修编了《基建工程质量控制（WHS）标准》（2017年版）。
《基建工程质量控制（WHS）标准》（2017年版）定位为：监理单位通过应用本标准，在规范监理自身质量管理行为的同时，更着力于对基建工程关键环节、关键工序、关键部位的施工过程质量进行控制，为基建工程实体质量的提升发挥检查监督和促进作用。
与2014年版相比，2017年版更加注重以基建工程施工过程质量控制为导向，强化了监理自身对WHS质量控制工作成效的管理，优化了施工过程现场质量检查项目的设置，精简了WHS质量控制点数量。通过固化WHS质量控制点检查记录表的具体填写内容，明晰了监理进行工程施工过程质量控制的要点，实现监理对工程施工过程质量控制的精益管理，也为移动应用奠定了基础。
本标准共包括架空线路工程、电缆线路工程、变电电气交流工程、变电电气直流工程、变电土建工程、变电继电保护工程、变电自动化工程、通信工程、配网工程等九个专业及物资开箱检查内容。
本标准由公司基建部组织编制，相关监理单位专业人员参与，经公司基建部组织审查，最终定稿。本标准由中国南方电网有限责任公司基建部制定并解释。
本标准起草单位：中国南方电网有限责任公司基建部、广东创成建设监理咨询有限公司、广西正远电力工程建设监理有限责任公司、云南电力建设监理咨询有限责任公司、贵州电力工程建设监理公司、广东天广工程监理咨询有限公司、广东诚誉工程咨询监理有限公司、广东律诚工程咨询有限公司、广州电力工程监理有限公司、深圳市威彦达电力工程监理有限公司、珠海电力工程监理有限责任公司、江门明浩电力工程监理有限公司、广东天安项目管理有限公司、云南凯胜电力监理咨询有限公司、贵州电力设计研究院。
本标准主要起草人：陈保刚、高来先、张永炘、侯铁铸、陈竞涛、杨崇声、吴治光、何成志、邓耀群、邓军、林伟强、王秋峰、邓超雄、周伟锋、江湛华、曾德利、陈力、金刚、林贵泉、陈丽平、赵文智、陈腊生、雷淑丽、李汉孟、锁银川、史国军
本标准主要审定人：关雷、刘冬根
本标准批准人：陈允鹏
本标准执行中遇到具体问题，请及时向中国南方电网有限责任公司基建部反馈。有关意见及建议请发邮件至：chenbg@。

1 业务说明
1.1 为规范公司基建工程质量管理，提升基建工程实体质量水平，实现基建工程质量精益管理的目标，依据国家有关法律法规、规程规范和公司有关管理规定，制定本标准。
1.2 本标准旨在规范监理自身质量管理行为，并着力于对基建工程关键环节、关键工序、关键部位的施工过程质量进行控制，为工程实体质量的提升发挥检查监督和促进作用。
1.3 本标准由监理单位负责执行、闭环，不替代施工等单位质量保证体系的运行。
2 适用范围
本标准适用于纳入公司固定资产投资计划的电网工程，其他工程可参照执行。
3 引用文件
以下法律法规、规程规范、技术标准，如经修订以最新版本为准。
3.1 法律法规
《中华人民共和国建筑法》（2011年修正）（主席令46号）
《建设工程质量管理条例》（国务院令第279号）
3.2 部门规章
《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》（建建[2000]211号）
建设部关于印发《房屋建筑工程施工旁站监理管理办法（试行）》的通知（建市[2002]189）
3.3 规程、规范、标准
《钢筋焊接及验收规程》（JGJ 18-2012）
《钢结构高强度螺栓连接技术规程》（JGJ 82-2011）
《钢筋机械连接技术规程》（JGJ 107-2016）
《建筑基坑支护技术规程》(JGJ 120-2012)
《外墙饰面砖工程施工及验收规程》(JGJ 126-2015)
《清水混凝土应用技术规程》(JGJ 169-2009)
《建筑工程冬期施工规程》（JGJ/T 104-2011）
《电力工程地基处理技术规程》（DL/T 5024-2005）
《电力工程施工测量技术规程》(DL/T 5445-2010)
《混凝土结构设计规范》（GB 50010-2010（2015年版））
《工程测量规范》（GB 50026-2007）
《岩土锚杆与喷射混凝土支护工程技术规范》（GB 50086-2015）
《沥青路面施工及验收规范》（GB 50092-96）
《混凝土外加剂应用技术规范》（GB 50119-2013
《火灾自动报警系统施工及验收规范》（GB 50166-2007）
《土方与爆破工程施工及验收规范》（GB 50201-2012）
《建筑地基基础工程施工质量验收规范》（GB 50202-2002）
《砌体结构工程施工质量验收规范》（GB 50203-2011）
《混凝土结构工程施工质量验收规范》（GB 50204-2015）
《钢结构工程施工质量验收规范》（GB 50205-2001）
《屋面工程质量验收规范》（GB 50207-2012）
《地下防水工程质量验收规范》(GB 50208-2011)
《建筑地面工程施工质量验收规范》（GB 50209-2010）
《建筑装饰装修工程质量验收规范》（GB 50210-2001）
《建筑防腐蚀工程施工规范》（GB 50212-2014）
《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）
《给水排水管道工程施工及验收规范》(GB 50268-2008)
《建筑电气工程施工质量验收规范》(GB 50303-2015)
《建筑边坡工程技术规范》（GB 50330-2013）
《屋面工程技术规范》（GB 50345-2012）
《建筑内部装修防火施工及验收规范》(GB 50354-2005)
《大体积混凝土施工规范》(GB 50496-2009)
《建筑电气照明装置施工与验收规范》（GB 50617-2010）
《房屋建筑和市政基础设施工程质量检测技术管理规范》(GB 50618-2011)
《钢结构焊接规范》（GB 50661-2011）
《混凝土结构工程施工规范》（GB 50666-2011）
《±800kV及以下直流换流站土建工程施工质量验收规范》（GB 50729-2012）
《通风与空调工程施工规范》（GB 50738-2011）
《钢结构工程施工规范》（GB 50755-2012）
《复合地基技术规范》(GB/T 50783-2012)
《水泥混凝土路面施工及验收规范》（GBJ 97-87）
《建筑地基处理技术规范》(JGJ 79-2012)
《建筑桩基技术规范》（JGJ 94-2008）
《建筑工程检测试验技术管理规范》（JGJ 190-2010）
《铝合金门窗工程技术规范》（JGJ 214-2010
《混凝土质量控制标准》（GB 50164-2011）
《建筑工程施工质量验收统一标准》（GB 50300-2013）
《混凝土强度检验评定标准》(GB/T 50107-2010)
《混凝土用水标准》(JGJ 63-2006)
《建筑工程饰面砖粘结强度检验标准》(JGJ 110-2008)
《钢筋混凝土用钢 第1部分：热轧光圆钢筋(附第1号修改单)》(GB 1499.1-2008)
《钢筋混凝土用钢　第2部分：热轧带肋钢筋》(GB 1499.2-2007)
《水泥取样方法》(GB/T 12573-2008)
《建筑用砂》(GB/T 14684-2011)
《建筑用卵石、碎石》(GB/T 14685-2011)
《继电保护和安全自动装置技术规程》（GB/T 14285-2006）
《母线焊接技术规程》(DL/T 754-2001)
《继电保护和电网安全自动装置检验规程》（DL/T 995-2016）
《电气装置安装工程质量检验及评定规程》(DL/T 5161-2002)
《±800kV及以下直流换流站电气装置安装工程施工及验收规程》(DL/T 5232-2010)
《±800kV及以下直流换流站电气装置施工质量检验及评定规程》(DL/T 5233-2010)
《电气装置安装工程 高压电器施工及验收规范》(GB 50147-2010)
《电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范》(GB 50148-2010)
《电气装置安装工程 母线装置施工及验收规范》(GB 50149-2010)
《电气装置安装工程 接地装置施工及验收规范》(GB 50169-2016)
《电气装置安装工程 盘、柜及二次回路接线施工及验收规范》 (GB 50171-2012)
《电气装置安装工程 蓄电池施工及验收规范》（GB 50172-2012）
《电气装置安装工程 低压电器施工及验收规范》（GB 50254-2014）
《电气装置安装工程 电力变流设备施工及验收规范》（GB 50255-2014）
《电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范》（GB 50257-2014）
《电气装置安装工程 1kV及以下配线工程施工及验收规范》（GB 50258-1996）
《综合布线系统工程验收规范》（GB 50312-2007）
《±800kV及以下换流站干式平波电抗器施工及验收规范》（GB 50774-2012）
《±800kV及以下换流站换流阀施工及验收规范》（GB/T 50775-2012）
《±800kV及以下换流站换流变压器施工及验收规范》（GB 50776-2012）
《电气装置安装工程 电气设备交接试验标准》(GB 50150-2016)
《继电保护和安全自动装置基本试验方法》(GB/T 7261-2016)
《六氟化硫电气设备中气体管理和检测导则》（GB/T 8905-2012）
《接地装置特性参数测量导则》（DL/T 475-2006）
《继电保护和安全自动装置通用技术条件》（DL/T 478-2013）
《继电保护微机型试验装置技术条件》（DL/T 624-2010）
《高压直流设备验收试验》（DL/T 377-2010）
《远动设备及系统》（DL/T 634-2005～2016）
《高压直流换流站设计技术规定》(DL/T 5223-2005)
《110kV～750kV架空输电线路施工质量检验及评定规程》(DL/T 5168-2016)
《10kV及以下架空配电线路设计技术规程》(DL/T 5220-2005)
《±800kV及以下直流架空输电线路工程施工及验收规程》(DL/T 5235-2010)
《输变电工程架空导线及地线液压压接工艺规程》（DL/T 5285-2013）
《电气装置安装工程 电缆线路施工及验收规范》(GB 50168-2006)
《110kV～750kV架空输电线路施工及验收规范》（GB 50233-2014）
《电力金具通用技术条件》（GB/T 2314-2008）
《输电线路铁塔制造技术条件》（GB/T 2694-2010）
《输电线路保护装置通用技术条件》（GB/T 15145-2008）
《输变电钢管杆结构制造技术条件》（DL/T 646-2012）
《±800kV架空输电线路张力架线施工工艺导则》(DL/T 5286-2013)
《1000kV架空输电线路铁塔组立施工工艺导则》(DL/T 5289-2013)
《城市电力电缆线路设计技术规定》(DL/T 5221-2016)
《电力金具试验方法 第1部分：机械试验》（GBT 2317.1-2008）
《高压直流输电晶闸管阀 第1部分：电气试验》（ GB/T 20990.1-2007）
《通信管道工程施工及验收规范》（GB 50374-2006）
《电力光纤通信工程验收规范》(DL/T 5344-2006)
《变电站通信网络和系统》（DL/T 860-2004～2006）
《建设工程监理规范》（GB/T 50319-2013）
《建设工程项目管理规范》(GB/T 50326-2006)
《建设工程文件归档规范》（GB/T 50328-2014）
《电力建设工程监理规范》（DL/T 5434-2009）
《工程建设标准强制性条文》（电力工程部分）2011年版
《工程建设标准强制性条文》（房屋建筑部分）2013年版
3.4 公司相关标准
4 术语和定义
4.1 见证点W (Witness Point)：针对工程关键环节或关键工序，监理项目部、施工项目部等相关方在工程现场对工序施工质量，涉及结构安全的试块试件、主要工程材料及构配件取样，工程现场试验检验等作业过程进行检查、监督的质量控制点。
4.2 停工待检点H (Hold Point)：针对工程关键工序或关键部位，在施工项目部自检合格的基础上，监理项目部、施工项目部、勘察设计单位（必要时）等相关方在约定的时间到工程现场进行检查验收的质量控制点。未经检查验收或检查验收不合格，不得进入下一道工序施工。
4.3 旁站点S (Standby Point)：针对工程关键工序或关键部位的施工作业全过程进行检查、监督的质量控制点。
4.4 WHS完成率：考核监理项目部是否按照WHS质量控制点设置计划完成检查，并按本标准要求准确填写检查记录的指标。
4.5 关键质量抽检合格率：考核施工项目部在工程施工关键过程（关键环节、关键工序、关键部位）的施工质量是否符合国家、行业及公司相关质量标准或要求的指标。
5 管理要点
5.1 WHS质量控制点的设置原则
按照现场管控的对象、环节以及影响工程质量的重要程度，将质量控制点划分为见证点（W）、停工待检点（H）、旁站点（S）。
5.1.1满足以下条件之一的设置为见证点（W）：
（1）涉及结构安全的试块试件、主要工程材料及构配件的现场取样、封样、送样环节；
（2）涉及重要现场试验检验环节；
（3）涉及结构实体安全的现场检测、试验环节；
（4）对实体质量有重要影响的施工工序。
5.1.2同时满足以下两个条件的设置为停工待检点（H）：
（1）两道紧临的施工工序存在时间上的先后关系；
（2）上道工序施工质量直接影响和决定下道工序的施工质量，且下道工序一旦施工，无法对上道工序进行重新检验，也难以对其中的不合格项进行处置。
5.1.3同时满足以下两个条件的设置为旁站点（S）：
（1）涉及工程关键工序或关键部位的施工环节；
（2）需监理人员在施工现场对作业全过程进行监督、检查。
5.2 各专业WHS质量控制点设置情况
5.2.1本标准共设置WHS质量控制点113个，其中W点80个、H点19个、S点14个。具体清单见下表：
序号
专业
W点数目
H点数目
S点数目
小计
1
架空线路工程
3
4
3
10
2
电缆线路工程
2
4
1
7
3
变电电气交流工程
12
1
1
14
4
变电电气直流工程
10
2
4
16
5
变电土建工程
40
3
2
45
6
变电继电保护工程
1
0
0
1
7
变电自动化工程
1
0
0
1
8
通信工程
5
0
0
5
9
配网工程
5
5
3
13
10
物资开箱检查
1
0
0
1
合计
80
19
14
113
各专业WHS质量控制点如下：
序号
专业
WHS质量控制点及记录表名称
控制点类型
记录表编号
1
架空线路工程
原材料见证取样
见证取样送检记录表
W
XL-W001
2
混凝土试块见证取样
混凝土试块见证取样送检记录表
W
XL-W002
3
导地线压接检验性试件见证取样
导地线压接检验性试件见证取样送检记录表
W
XL-W003
4
普通基础/承台/连梁基坑、钢筋及模板工程检查
普通基础/承台/连梁基坑、钢筋及模板工程检查记录表
H
XL-H001
5
掏挖/挖孔桩/灌注桩基础成孔、钢筋及模板工程检查
掏挖/挖孔桩/灌注桩基础成孔、钢筋及模板工程检查记录表
H
XL-H002
6
拉线基础基坑检查
拉线基础基坑工程检查记录表
H
XL-H003
7
接地装置施工检查
接地装置施工检查记录表
H
XL-H004
8
混凝土浇筑旁站
混凝土浇筑旁站记录表
S
XL-S001
9
灌注桩水下混凝土浇筑旁站
灌注桩水下混凝土浇筑旁站记录表
S
XL-S002
10
导地线连接（液压）旁站
导地线连接（液压）旁站记录表
S
XL-S003
11
电缆线路工程
原材料见证取样
见证取样送检记录表
W
DL-W001
12
电缆试验见证
电缆试验见证记录表
W
DL-W002
13
电缆直埋土建工程检查
电缆直埋土建工程检查记录表
H
DL-H001
14
电缆沟/井开挖、钢筋、模板工程检查
电缆沟/井开挖、钢筋、模板工程检查记录表
H
DL-H002
15
接地装置施工检查
接地装置施工检查记录表
H
DL-H003
16
电缆敷设工程检查（管、槽、沟、井）
电缆敷设工程检查记录表（管、槽、沟、井）
H
DL-H004
17
电力电缆头制作安装旁站
电力电缆头制作安装旁站记录表
S
DL-S001
18
变电电气交流工程
原材料见证取样
见证取样送检记录表
W
DJ-W001
19
软母线压接检验性试件见证取样
软母线压接检验性试件见证取样送检记录表
W
DJ-W002
20
管母焊接试件检验性试件见证取样
管母焊接试件检验性试件见证取样送检记录表
W
DJ-W003
21
主变压器/换流变压器/油浸式平波电抗器交接检查
主变压器/换流变压器/油浸式平波电抗器交接检查记录表
W
DJ-W004
22
主变压器/换流变压器/油浸式平波电抗器注油检查
主变压器/换流变压器/油浸式平波电抗器注油检查记录表
W
DJ-W005
23
主变压器/电抗器/换流变压器/油浸式平波电抗器密封试验检查
主变压器/电抗器/换流变压器/油浸式平波电抗器密封试验检查记录表
W
DJ-W006
24
GIS母线安装检查
GIS母线安装工程检查记录表
W
DJ-W007
25
SF6气体充注检查
SF6气体充注检查记录表
W
DJ-W008
26
软母线压接检查
软母线压接检查记录表
W
DJ-W009
27
管母线焊接检查
管母线焊接检查记录
W
DJ-W010
28
接地阻抗测试检查
接地阻抗测试检查记录表
W
DJ-W011
29
电力电缆试验检查
电力电缆试验检查记录表
W
DJ-W012
30
屋外接地装置施工检查
屋外接地装置施工检查记录表
H
DJ-H001
31
电缆附件制作旁站
电缆附件制作旁站记录表
S
DJ-S001
32
变电电气直流工程
换流变压器/油浸式平波电抗器附件安装见证
换流变压器/油浸式平波电抗器附件安装见证记录表
W
DZ-W001
33
干式平波电抗器安装见证
干式平波电抗器安装见证记录表
W
DZ-W002
34
阀厅穿墙套管安装见证
阀厅穿墙套管安装见证记录表
W
DZ-W003
35
水冷系统密封性试验见证
水冷系统密封性试验见证记录表
W
DZ-W004
36
晶闸管阀试验见证
晶闸管阀试验见证记录表
W
DZ-W005
37
平波电抗器（油浸式）试验见证
平波电抗器（油浸式）试验见证记录表
W
DZ-W006
38
平波电抗器（干式）试验见证
平波电抗器（干式）试验见证记录表
W
DZ-W007
39
直流PLC滤波器试验见证
直流PLC滤波器试验见证记录表
W
DZ-W008
40
直流接地极试验见证
直流接地极试验见证记录表
W
DZ-W009
41
换流变绝缘油试验旁站
换流变绝缘油试验见证记录表
W
DZ-W010
42
换流变压器/油浸式平波电抗器本体安装检查
换流变压器/油浸式平波电抗器本体安装检查记录表
H
DZ-H001
43
馈电棒敷设检查
馈电棒敷设检查记录表
H
DZ-H002
44
换流变绕组连同套管的直流电阻、绝缘电阻及极化指数、铁芯绝缘电阻的测量旁站
换流变绕组连同套管的直流电阻、绝缘电阻及极化指数、铁芯绝缘电阻的测量旁站记录表
S
DZ-S001
45
换流变变压比试验、三相接线组别和单相换流变压器引出线的极性检查试验、介损测量旁站
换流变变压比试验、三相接线组别和单相换流变压器引出线的极性检查试验、介损测量旁站记录表
S
DZ-S002
46
换流变绕组连同套管的直流耐压、外施工频电压、感应耐压和局部放电测量旁站
换流变绕组连同套管的直流耐压、外施工频电压、感应耐压和局部放电测量旁站记录表
S
DZ-S003
47
直流穿墙套管试验旁站
直流穿墙套管试验旁站记录表
S
DZ-S004
48
变电土建工程
原材料见证取样
见证取样送检记录表
W
TJ-W001
49
建筑物结构实体现场检验见证
建筑物结构实体现场检验见证记录表
W
TJ-W002
50
给排水及消防管道系统试验见证
给排水及消防管道系统试验见证记录表
W
TJ-W003
51
屋面/地面淋水或蓄水试验见证
屋面/地面淋水或蓄水试验见证记录表
W
TJ-W004
52
建筑工程饰面砖粘结强度检验见证
建筑工程饰面砖粘结强度检验见证记录表
W
TJ-W005
53
场地平整工程检查
场地平整工程检查记录表
W
TJ-W006
54
砂石换填地基工程检查
砂石换填地基工程检查记录表
W
TJ-W007
55
强夯地基工程检查
强夯地基工程检查记录表
W
TJ-W008
56
高压喷射注浆地基工程检查
高压喷射注浆地基工程检查记录表
W
TJ-W009
57
静压注浆地基工程检查
静压注浆地基工程检查记录表
W
TJ-W010
58
静力压桩工程检查
静力压桩工程检查记录表
W
TJ-W011
59
先张法预应力管桩、混凝土预制桩工程检查
先张法预应力管桩、混凝土预制桩工程检查记录表
W
TJ-W012
60
钢桩工程检查
钢桩工程检查记录表
W
TJ-W013
61
建筑结构模板安装及拆除工程检查
建筑结构模板安装及拆除工程检查记录表
W
TJ-W014
62
钢筋焊接工程检查
钢筋焊接工程检查记录表
W
TJ-W015
63
钢筋机械连接工程检查
钢筋机械连接工程检查记录表
W
TJ-W016
64
构筑物现浇混凝土工程检查
构筑物现浇混凝土工程检查记录表
W
TJ-W017
65
现浇混凝土冬期施工检查
现浇混凝土工程冬期施工检查记录表
W
TJ-W018
66
砖砌体结构工程检查
砖砌体结构工程检查记录表
W
TJ-W019
67
混凝土小型空心砌块砌体工程检查
混凝土小型空心砌块砌体工程检查记录表
W
TJ-W020
68
石砌块砌体工程检查
石砌块砌体工程检查记录表
W
TJ-W021
69
填充墙砌体工程检查
填充墙砌体工程检查记录表
W
TJ-W022
70
砌体工程冬期施工检查
砌体工程冬期施工检查记录表
W
TJ-W023
71
钢结构焊接工程检查
钢结构焊接工程检查记录表
W
TJ-W024
72
钢结构普通螺栓连接工程检查
钢结构普通螺栓连接工程检查记录表
W
TJ-W025
73
钢结构高强度螺栓连接工程检查
钢结构高强度螺栓连接工程检查记录表
W
TJ-W026
74
钢结构安装工程检查
钢结构安装工程检查记录表
W
TJ-W027
75
压型金属板安装工程检查
压型金属板安装工程检查记录表
W
TJ-W028
76
金属结构涂装工程检查
金属结构涂装工程检查记录表
W
TJ-W029
77
钢筋混凝土构架安装工程检查
钢筋混凝土构架安装工程检查记录表
W
TJ-W030
78
钢构架安装工程检查
钢构架安装工程检查记录表
W
TJ-W031
79
建筑楼地面工程检查
建筑楼地面工程检查记录表
W
TJ-W032
80
门窗工程检查
门窗工程检查记录表
W
TJ-W033
81
屋面防水卷材工程检查
屋面防水卷材工程检查记录表
W
TJ-W034
82
屋面涂膜工程检查
屋面涂膜工程检查记录表
W
TJ-W035
83
建筑给排水及消防工程检查
建筑给排水及消防工程检查记录表
W
TJ-W036
84
混凝土路面检查
混凝土路面工程检查记录表
W
TJ-W037
85
沥青路面检查
沥青路面工程检查记录表
W
TJ-W038
86
挖方边坡喷锚防护工程检查
挖方边坡喷锚防护工程检查记录表
W
TJ-W039
87
砌石边坡工程检查
砌石边坡工程检查记录表
W
TJ-W040
88
桩基成孔及钢筋安装工程检查
桩基成孔及钢筋安装工程检查记录表
H
TJ-H001
89
钢筋安装工程检查
钢筋安装工程检查记录表
H
TJ-H002
90
屋面防水找平、隔气、隔离工程检查
屋面防水找平、隔气、隔离工程检查记录表
H
TJ-H003
91
建筑结构现浇混凝土工程旁站
建筑结构现浇混凝土工程旁站记录表
S
TJ-S001
92
灌注桩水下混凝土浇筑工程旁站
灌注桩水下混凝土浇筑工程旁站记录表
S
TJ-S002
93
变电继电保护工程
__________保护检查
__________保护检查记录表
W
JB-W001
94
变电自动化工程
自动化设备安装及调试检查
自动化设备安装及调试检查记录表
W
ZD-W001
95
通信
工程
OPGW（OPPC、ADSS）本体架设检查
OPGW（OPPC、ADSS）本体架设检查记录表
W
TX-W001
96
导引（管道）光缆本体敷设检查
导引（管道）光缆本体架设检查记录表
W
TX-W002
97
光缆全程测试检查
光缆全程测试检查记录表
W
TX-W003
98
通信电源测试检查
通信电源测试检查记录表
W
TX-W004
99
通信工程总体检查
通信工程总体检查记录表
W
TX-W005
100
配网
工程
原材料见证取样
见证取样送检记录表
W
PW-W001
101
电缆试验见证
电缆试验见证记录表
W
PW-W002
102
接地装置施工检查
接地装置施工检查记录表
W
PW-W003
103
混凝土杆基坑、杆塔拉线坑工程检查
混凝土杆基坑、杆塔拉线坑工程检查记录表
W
PW-W004
104
户外电气设备基础工程检查
户外电气设备基础工程检查记录表
W
PW-W005
105
电缆沟（井）工程检查
电缆沟（井）工程检查记录表
H
PW-H001
106
埋管工程检查
埋管工程检查记录表
H
PW-H002
107
槽盒工程检查
槽盒工程检查记录表
H
PW-H003
108
铁塔基础开挖、钢筋及地脚螺栓安装检查
铁塔基础开挖、钢筋及地脚螺栓安装检查记录表
H
PW-H004
109
配电房钢筋工程检查
配电房钢筋工程检查记录表
H
PW-H005
110
电缆附件制作旁站
电缆附件制作旁站记录表
S
PW-S001
111
混凝土浇筑旁站
混凝土浇筑旁站记录表
S
PW-S002
112
灌注桩水下混凝土浇筑旁站
灌注桩水下混凝土浇筑旁站记录表
S
PW-S003
113
物资开箱检查
物资开箱检查
物资开箱检查记录表
W
WZ-W001
5.2.2 各专业WHS质量控制点具体见附录A～J。
5.3 WHS质量控制点的管理要求
5.3.1编制与调整
5.3.1.1工程开工前，监理项目部依据本标准、工程设计文件、监理规划及施工组织设计、施工方案、施工质量验收及评定项目划分等文件，编制适用于本工程的WHS质量控制点设置表（模板见附录K）。
5.3.1.2监理项目部组织施工项目部、勘察设计单位审查WHS质量控制点设置表，业主项目部批准后实施，并纳入专业监理实施细则中。
5.3.1.3在工程施工过程中，当依据性文件发生重大变化时，监理项目部应相应调整WHS质量控制点设置表并重新组织审查，由业主项目部批准后实施。
5.3.1.4监理项目部可根据工程实际，经该工程参建各方一致同意后可适当增加设置WHS质量控制点和相应记录表格，或扩大WHS质量控制点记录表的使用范围。
5.3.2检查比例
5.3.2.1见证点（W）：
（1）涉及结构安全的试块试件、主要工程材料及构配件的现场取样、封样、送样环节，按100%比例进行检查。
（2）涉及重要现场试验检验环节，按100%比例进行检查。
（3）涉及结构实体安全的现场检测、试验环节，按100%比例进行检查。
（4）对实体质量有重要影响的、重复开展的施工作业，应随机抽取一定数量的作业过程进行检查，具体抽检比例见附录A～J各检查记录表的“填表说明及要求”。
5.3.2.2停工待检点（H）：按100%的比例进行检查。
5.3.2.3旁站点（S）：按100%的比例进行检查（其中配网电缆附件制作（10kV）按30%比例进行旁站）。
5.3.3控制方式
5.3.3.1见证
（1）涉及结构安全的试块、试件、主要工程材料及构配件的现场取样、封样、送样环节，功能现场试验、检验环节，结构实体安全的现场检测、试验环节，施工项目部应提前24小时正式通知监理项目部到现场进行见证。
（2）对实体质量有重要影响的施工工序，监理项目部根据工程进展情况，到现场进行见证。
（3）若监理项目部在约定的时间内未到场见证，施工项目部可以认为已获得认可，可继续进行作业，但应完成相应的检查记录表及相关资料报送监理项目部。
5.3.3.2停工待检
施工项目部在自检合格的基础上，根据合同规定提前48小时正式通知监理项目部，监理人员应按时到场对受检部位进行检查。若监理人员不能按时进行检查的，应在检查前24小时向施工项目部提出延期要求，但延期不能超过48小时。监理人员未按时进行检查，也未提出延期要求的，则施工项目部可进行下一道作业，但应完成相应检查记录表及相关资料报送监理项目部。
5.3.3.3旁站
施工项目部在旁站点作业前24小时正式通知监理项目部，监理项目部安排监理人员在约定的时间到场旁站，并及时填写旁站记录表。
5.3.4检查记录表填写要求
5.3.4.1监理项目部按照WHS质量控制点设置表中的检查计划，对施工过程进行检查、监督，并按附录A～J检查记录表所附“填写说明及要求”填写相应的检查记录表。
5.3.4.2检查记录表“检查结果”栏填写要求
对定量检查的项目，应直接填写检查数据，所有数据应按法定计量单位填写；对定性检查的项目，在对应判定“□”内采用“√”的方法标注，或用文字描述施工过程的实际情况。
5.3.4.3检查记录表“结论”栏填写要求
（1）检查后，若监理人员认为所检查的施工过程（工序）质量符合“检查标准或要求”的规定，或在当次检查结束前，施工项目部（责任单位）能就存在的问题立刻进行整改，且满足“检查标准或要求”的规定时，“结论”栏目可填写为：“合格”。
（2）检查后，若监理人员认为所检查的施工过程（工序）质量不符合“检查标准或要求”的规定，或在当次检查结束后，施工项目部（责任单位）仍需对存在的问题进行整改时，“结论”栏填写为：“不合格。已□口头/□书面（文件名称：______，编号：______）要求施工项目部（责任单位）进行整改。”待整改完毕后，在复查当天，需在原检查记录表的“结论”栏中，再次签署复查意见及复查时间。
5.3.4.4质量问题的处理及“发现问题及处理情况”栏填写要求
（1）若监理项目部在WHS质量控制点的检查过程中发现有质量问题的（含5.3.4.3（2）），要求责任单位进行整改，发现问题及整改情况应记录在“发现问题及处理情况”栏。
若责任单位不整改或整改后仍不合格的，则监理项目部应发出监理通知单直至工程暂停令，并记录在“发现问题及处理情况”栏。
（2）若发现的问题属于质量缺陷或已造成质量事故，则监理项目部应发出监理通知单直至工程暂停令，质量缺陷或质量事故的处理按照公司相关规定进行，并在“发现问题及处理情况”栏记录“XXX质量缺陷或质量事故，按公司XXX规定处理”。
5.3.4.5已按照本标准填写S点旁站记录表的，不再填写《基建工程监理工作典型表式（2015年版）》中的“表A.0.6 旁站记录”。国家、行业规定需旁站但本标准未设置为旁站点的，仍应填写“表A.0.6 旁站记录”。
5.3.4.6见证取样工作由施工项目部发起，并按照本标准填写见证取样记录表，不再填写《基建工程监理工作典型表式（2015年版）》中的“表B.0.21见证取样送检记录表”。国家、行业规定需见证但本标准未设置为见证点的，仍应填写“表B.0.21见证取样送检记录表”。
5.3.4.7检查表编号由记录表编号和流水号两部分组成，按照检查表类型依次编号,其含义如下图所示：
××-××××-×××
记录表编号 流水号
5.3.4.
